任务6.1：光纤尾线的熔接

一、相关知识

（一）光纤熔接技术

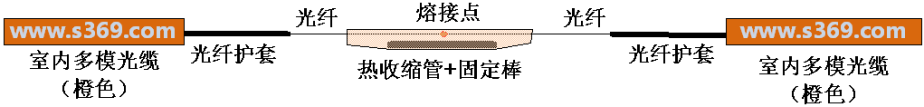

光纤熔接技术是将需要熔接的光纤放在光纤熔接机中，对准需要熔接的部位进行高压放电，产生热量将两根光纤的端头处熔接，合成一段完整的光纤。这种方法快速准确，接续损耗小，一般小于0.1dB,而且可靠性高，是目前使用最为普遍的一种方法。

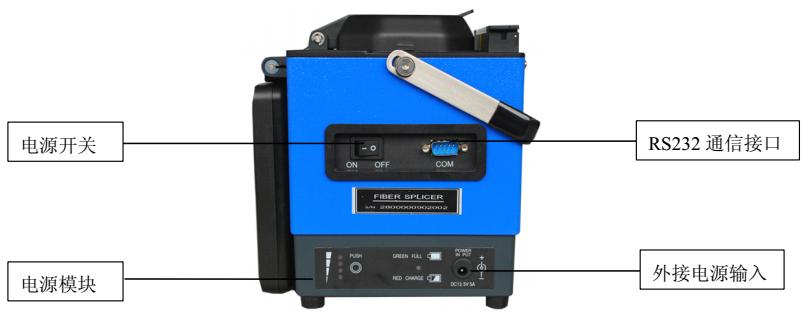

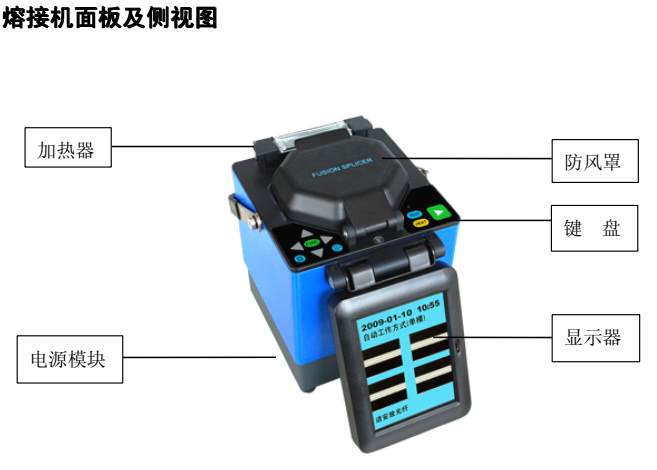

（二）光纤熔接机介绍

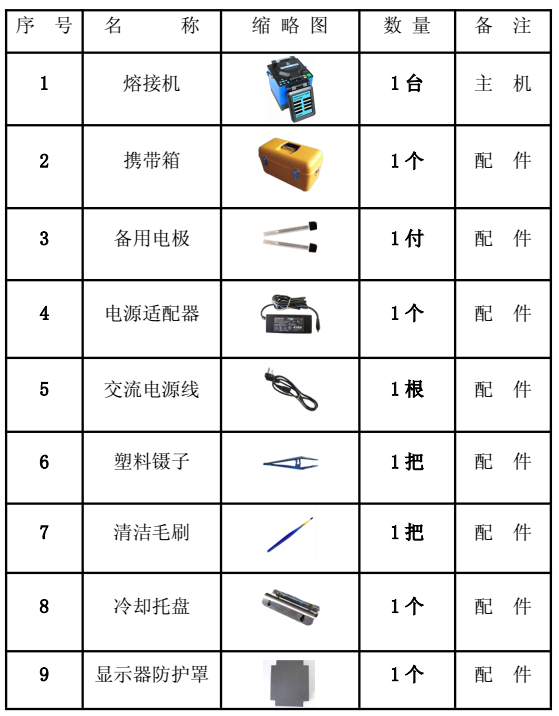

光纤熔接机用于光通信中光缆的施工和维护。适用范围为：光纤熔接机产品配置表如下：

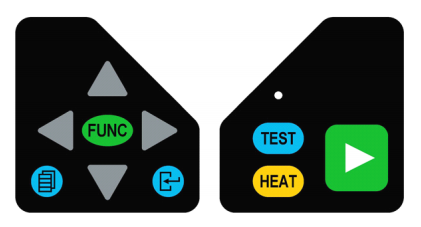

左右键盘：

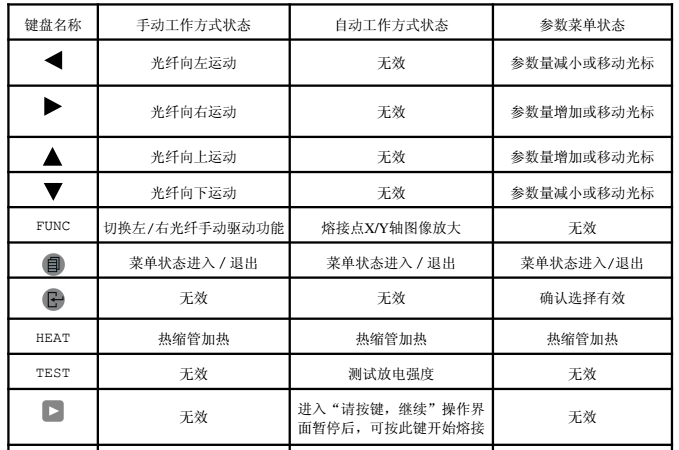

键盘功能：

（三）光纤熔接工具器材

光纤工具箱主要用于通信光缆线路的施工、维护、巡检及抢修等，提供从通信光纤的截断、开剥、清洁以及光纤端面的切割等工具。我们以“北讯”光纤工具箱为例进行说明，其工具名称和用途如下。

1．束管钳：主要用于剪切光缆中的钢丝绳，如图所示。

2．剥皮钳（米勒钳）：主要用于光缆或者尾纤的护套剥皮，不适合剪切室外光缆的钢丝。剪剥外皮时，要注意剪口的选择，如图所示。

3．横向、纵向开缆刀，用于切割室外光缆的黑色外皮，如图所示。

4.清洁球：用于清洁灰尘。

5.酒精泵：盛放酒精，不可倾斜放置，盖子不能打开，以防止挥发，如图4-22所示。注意：酒精为易燃物品，要远离火源，在不使用时，要盖好酒精泵盖子，防止挥发。工具箱携带时，要将泵中的酒精倒出。

6.棉球或清洁布

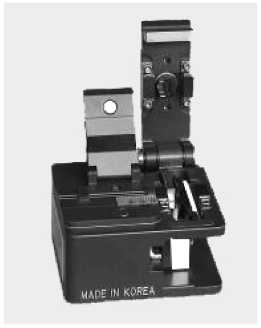

7、光纤切割刀

8、光纤熔接机

（四）光缆开缆方法

光缆有室内和室外之分，室内光缆借助工具很容易开缆。由于室外光缆内部有钢丝拉线，故对开缆增加了一定的难度，这里我们介绍室外光缆开缆的一般方法和步骤：

第一步：在光缆开口处找到光缆内部的两根钢丝，用斜口钳剥开光缆外皮，用力向侧面拉出一小截钢丝，如图4-26所示。

第二步：一只手握紧光缆，另一只手用斜口钳夹紧钢丝，向身体内侧旋转拉出钢丝，如图4-27所示；用同样的方法拉出另外一根钢丝，两根钢丝都旋转拉出，如图所示。

注：钢丝拉出后，钢丝旋转停留处距光缆开口处大致应该为25cm左右。（以备光纤熔接后，在光纤配线盒内部的盘绕）

     拨开外皮              拉出钢丝                拉出两根钢丝

第三步：用束管钳将任意一根的旋转钢丝剪断，留一根以备在光纤配线盒内固定。当两根钢丝拉出后，外部的黑皮保护套就被拉开了，用手剥开保护套，然后用斜口钳剪掉拉开的黑皮保护套，如图所示，然后用剥皮钳将其剪剥后抽出。

第四步：剥皮钳将保护套剪剥开，如图所示，并将其抽出。

注意：由于这层保护套内部有油状的填充物（起润滑作用），应该用棉球擦干。

第五步：完成开缆，如图所示。

      拨开保护套          抽出保护套           完成开缆

（五）光纤熔接

1、剥光纤与清洁

剥除外护套、保护层和树脂层。

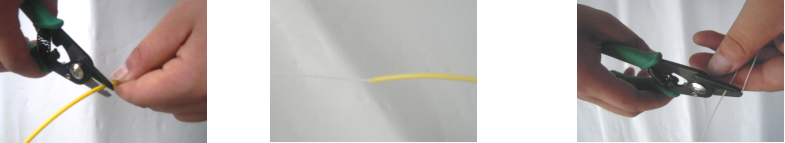

    第一步：剥开尾纤外皮        第二步：抽出外皮          第三步：剥开光纤保护套

   第四步：刮下树脂保护膜            第五步：用酒精棉球清洁裸纤

2、切割光纤与清洁

第一步：安装热缩保护管；

将热缩套管套在一根待熔接光纤上，熔接后保护接点，如图所示。

第二步：制作光纤端面；

首先用剥皮钳剥去光纤被覆层约30∼40mm，用干净酒精棉球擦去裸光纤上的污物。然后用高精度光纤切割刀将裸光纤切去一段，保留裸纤12∼16mm。接着将安装好热缩套管的光纤放在光纤切割刀中较细的导向槽内，如图所示。然后依次放下大小压板，如图所示。

     安装热缩保护管          放入切割刀导槽           放下大小压板

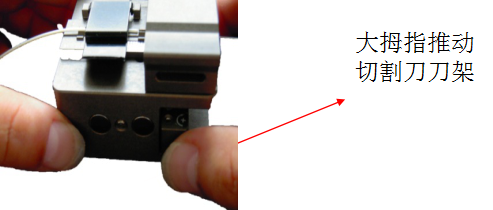

最后左手固定切割刀，右手扶着刀片盖板，并用大拇指迅速向远离身体的方向推动切割刀刀架。如图所示，此时就完成光纤的切割部分。

3、安放光纤

第一步：打开熔接机防风罩使大压板复位，显示器显示“请安放光纤”；

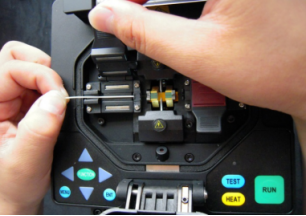

第二步：分别打开光纤大压板将切好端面的光纤放入Ｖ型载纤槽，光纤端面不能触到Ｖ型载纤槽底部,如图所示；

第三步：盖上熔接机的防尘盖后如图所示，检查光纤的安放位置是否合适，在屏幕上显示两边光纤位置居中为宜，如图所示。

      放入Ｖ型载纤槽                      盖上防尘盖

    检查安装位置

4、熔接

   进行熔接机自动熔接的具体步骤如下：

   第一步：检查确认“熔接光纤”项选择正确；

   第二步：做光纤端面；

   第三步：打开防风罩及光纤大压板，安装光纤；

   第四步：盖下防风罩，则熔接机进入“请按键，继续”操作界面，按“RUN”键，熔接机进入全自动工作过程：自动清洁光纤、检查端面、设定间隙、纤芯准直、放电熔接和接点损耗估算，最后将接点损耗估算值显示在显示屏幕上；

   第五步：当接点损耗估算值显示在显示屏幕上时，按“FUNCTION”键，显示器可进行 X 轴或 Y 轴放大图像的切换显示；

   第六步：按下“RUN”键或“TEST”键完成熔接。

5、加热热缩管

第一步：取出熔接好的光纤；

依次打开防风罩、左右光纤压板，小心取出接好的光纤，避免碰到电极。

第二步：移放热缩管；

将事先装套在光纤上的热缩管小心地移到光纤接点处，使两光纤被覆层留在热缩管中的长度基本相等。

第三步：加热热缩管。

四、扩展阅读

2、工程经验

在工程项目实施过程中以下几点是需要注意的：

 1.光缆架设按要求进行

在光缆敷设施工中，严禁光缆打小圈及折、扭曲，敷放光缆应严格按光缆施工要求，从而最低限度地降低光缆施工中光纤受损伤的几率，避免光纤芯受损伤导致的熔接损耗增大。

2.正确切割光纤

切刀的摆放要平稳，切割时，动作要自然、平稳，勿重、勿急，避免断纤、斜角、毛刺、裂痕等不良端面的产生。

3.谨防端面污染

热缩套管应在剥覆前穿入，严禁在端面制备后穿入。裸纤的清洁、切割和熔接的时间应紧密衔接，不可间隔过长，特别是已制备的端面切勿放在空气中。移动时要轻拿轻放，防止与其它物件擦碰。在接续中，应根据环境，对切刀“V”形槽、压板、刀刃进行清洁，谨防端面污染。

4.熔接机的正确使用

熔接机的功能就是把两根光纤熔接到一起，所以正确使用熔接机也是降低光纤接续损耗的重要措施。根据光纤类型正确合理地设置熔接参数、预放电电流、时间及主放电电流、主放电时间等，并且在使用中和使用后及时去除熔接机中的灰尘，特别是夹具、各镜面和v型槽内的粉尘和光纤碎末的去除。每次使用前应使熔接机在熔接环境中放置至少十五分钟，特别是在放置与使用环境差别较大的地方（如冬天的室内与室外），根据当时的气压、温度、湿度等环境情况，重新设置熔接机的放电电压及放电位置，以及使v型槽驱动器复位等调整。
