任务4.4* 桥架的安装

综合布线系统工程中，桥架具有结构简单、造价低、施工方便、配线灵活、安全可靠、安装标准、整齐美观、防尘防火、延长线缆使用寿命、方便扩充电缆和维护检修等特点，且同时能克服埋地静电爆炸、介质腐蚀等问题，因此被广泛应用于建筑群主干管线和建筑物内主干管线的安装施工。

（1）桥架的分类与结构

桥架按结构可分为梯级式、托盘式和槽式3类。

桥架按制造材料可分为金属材料和非金属材料2类。梯级式、托盘式和槽式3类。金属材料又可分为不锈钢、铝合金和铁质桥架等3类。不锈钢桥架美观、结实、档次高，铝合金桥架轻、美观、档次高，铁质桥架经济实惠。铁质桥架按表面工艺处理可分为电镀彩（白）锌、电镀后再粉末静电喷涂和热浸镀锌等3类。

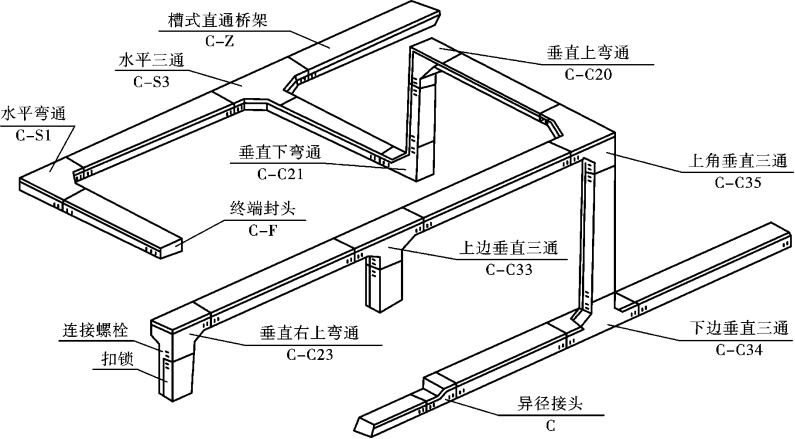

图4-11 槽式桥架

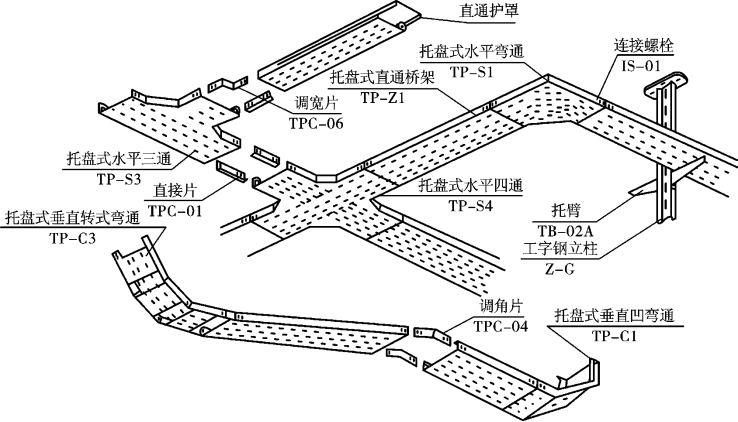

图4-12 托盘式桥架

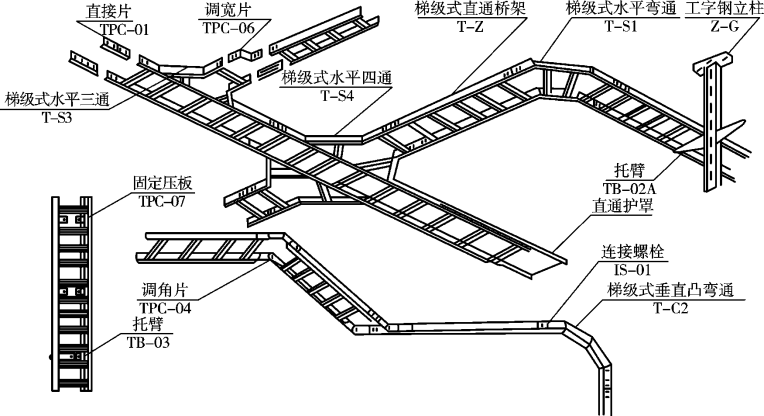

图4-13 梯式桥架

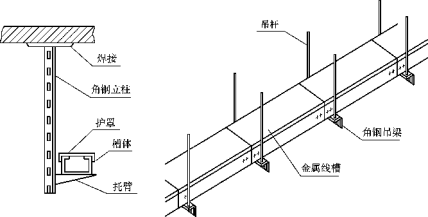

图4-14 桥架吊装支架

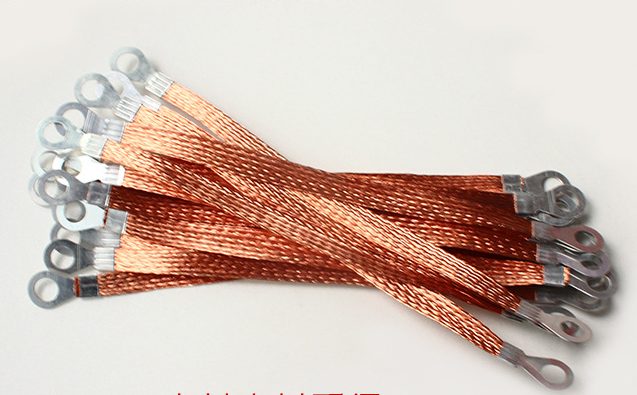

桥架接地线：

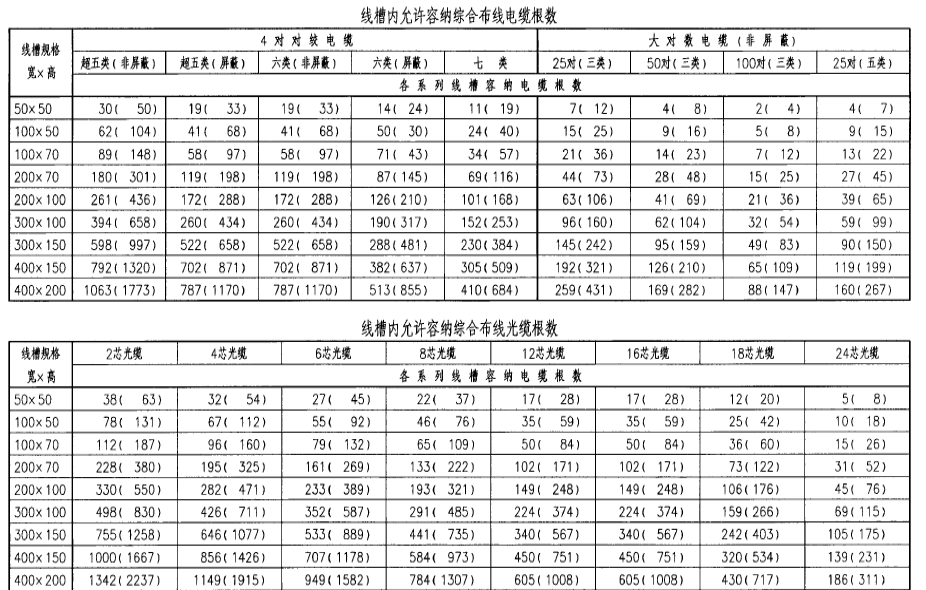

（2）桥架的容量

三、实训要求

(1)设计一条桥架布线路径和方式，并且绘制施工图。

(2）按照施工图，核算实训材料规格和数量，列出材料清单。

(3）独立完成桥架安装和布线。

四、实训设备、材料、工具

1）综合布线模拟墙1 套。

2）宽度100 毫米金属桥架、弯头、三通、三角支架、固定螺丝若干。

3）电动起子、十字头螺丝刀、M6 十字头螺钉、梯子、卷尺。

五、实训步骤

第一步：设计一条桥架布线路径，并且绘制施工图。

第二步：按照设计图，核算实训材料规格和数量，填写材料、设备进场记录单，领取材料、工具。

第三步：：固定支架安装。

第四步：桥架部件组装和安装。用M6 螺钉把桥架固定在支架上。

六、提交材料

1）桥架布线路径施工图；

2）材料、设备进场记录单；

3）桥架安装过程主要步骤及完工后的照片；

4）已安装设备清单。
