任务4.3 安装机柜和机柜设备

在综合布线施工中，网络设备都安装在管理间和设备间的机柜内，主要用于管理间和设备间的缆线端接，从而构成一个完整的综合布线系统。网络设备主要包括有：网络交换机、网络配线架、110跳线架、理线环等。

（一）机柜的结构和规格

综合布线系统一般采用19英寸宽的机柜，称之为标准机柜，用以安装各种配线模块和交换机等网络设备。

1、机柜的分类：

从不同的角度可以将机柜进行不同的分类。

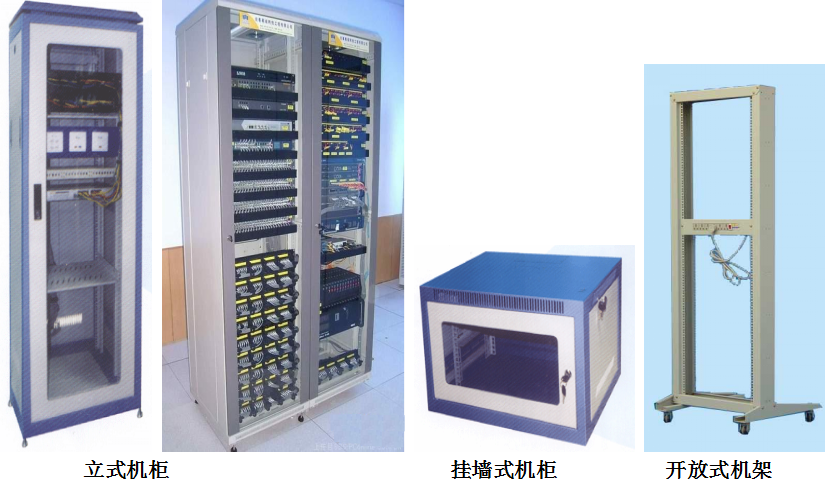

（1）根据外形可将机柜分为立式机柜、挂墙式机柜和开放式机架三种。

立式机柜主要用于设备间。挂墙式机柜主要用于没有独立房间的楼层配线间。

（2）从应用对象来看，除可分为布线型机柜（又称为网络型机柜）、服务器型机柜等二种类型外，还有：控制台型机柜、ETSI机柜、X Class通信机柜、EMC机柜、自调整组合机柜及用户自行定制机柜等。

布线型机柜就是19英寸的标准机柜，它是宽度为600mm，深度为 600mm。服务器型机柜由于要摆放服务器主机、显示器、存贮设备等，和布线型机柜相比要求空间要大，通风散热性能更好。所以它的前门门条和后门一般都带透气孔，风扇也较多。根据设备大小和数量多少，宽度和深度一般要选择600×800、800×600、800×800机柜，甚至要选购更大尺寸的产品。

（3）从材质和结构方面可将机柜分为豪华优质型机柜和普通型机柜。

机柜的材料与机柜的性能有密切的关系，制造19英寸标准机柜的材料主要有铝型材料和冷轧钢板两种材料。冷轧钢板制造的机柜具有机械强度高、承重量大的特点。

（4）19英寸标准机柜从组装方式来看，大致有一体化焊接型和组装型两种。

一体化焊接型价格相对便宜，焊接工艺和产品材料是这类机柜的关键，一些劣质产品遇到较重的负荷容易产生变形。组装型是目前比较流行的形式，包装中都是散件，需要时可以迅速组装起来，而且调整方便灵活性强。

2、机柜中的配件：

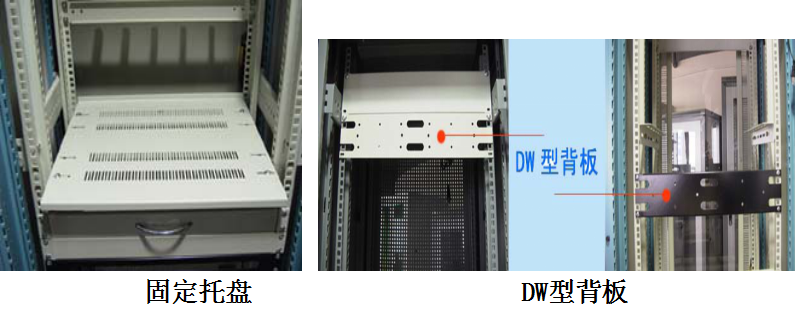

（1）固定托盘。用于安装各种设备，尺寸繁多，用途广泛，有19英寸标准托盘、非标准固定托盘等。常规配置的固定托盘深度有440mm、480mm、580mm、620mm等规格。固定托盘的承重不小于50kg。

（2）滑动托盘。用于安装键盘及其他各种设备，可以方便地拉出和推回；19英寸标准滑动托盘适用于任何19英寸标准机柜。常规配置的滑动托盘深度有400mm、480mm两种规格。滑动托盘的承重不小于20kg。

（3）理线环。布线机柜使用的理线装置，安装和拆卸非常方便，使用的数量和位置可以任意调整。

（4）DW型背板：可用于安装110型配线架或光纤盒，有2U和4U两种规格。

（5）L支架。L支架可以配合19英寸标准机柜使用，用于安装机柜中的19英寸标准设备，特别是重量较大的19英寸标准设备，如机架式服务器等。

 （6）盲板。盲板用于遮挡19英寸标准机柜内的空余位置等用途，有1U、2U等多种规格。常规盲板为1U、2U两种。

（7）扩展横梁。用于扩展机柜内的安装空间之用。安装和拆卸非常方便。同时也可以配合理线器、配电单元的安装，形式灵活多样。

（8）安装螺母。又称方螺母，适用于任意19英寸标准机柜，用于机柜内的所有设备的安装，包括机柜的大部分配件的安装。

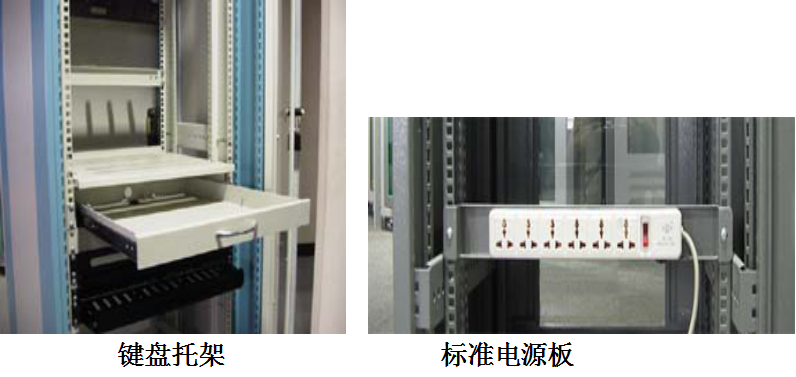

（9）键盘托架。用于安装标准计算机键盘，可配合市面上所有规格的计算机键盘，可翻折90°。键盘托架必须配合滑动托盘使用。

（10）调速风机单元。安装于机柜的顶部，可根据环境温度和设备温度调节风扇的转速。

（11）机架式风机单元。高度为1U，可安装在19英寸标准机柜内的任意高度位置上，可根据机柜内热源酌情配置。

（12）重载脚轮与可调支脚。重载脚轮单个承重125kg，转动灵活，可承载重负荷，安装固定于机柜底座，可让操作者平稳、万便移动机柜。

（13）标准电源板：通常为英式设计。

理线器也称线缆管理器，安装在机柜或机架上，为机柜中的电缆提供平行进入配线架RJ-45模块的通路，使电缆在压入模块之前不再多次直角转弯，减少了自身的信号辐射损耗，减少对周围电缆的辐射干扰，并起到固定和整理线缆，使布线系统更加整洁、规范。

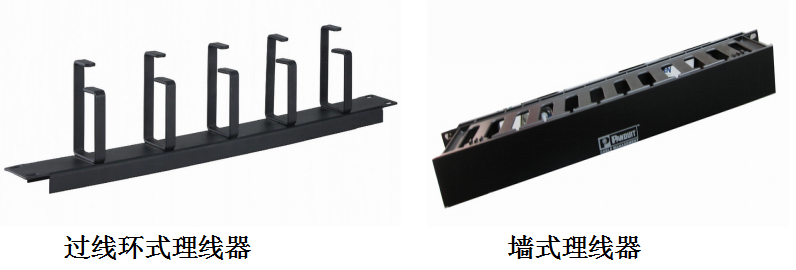

从外观上看，理线器可分为过线环式理线器和墙式理线器。

（二）网络机柜安装

1、工程应用

机柜的电磁屏蔽性能好、可减少设备噪音、占地面积小、便于管理，被广泛用于综合布线配线设备、网络设备、通信货物被等的安装工程中。

一般中小型网络综合布线系统工程中，管理间子系统大多设置在楼道或者楼层竖井内，高度在1.8米以上。由于空间有限，经常选用壁挂式网络机柜，常用的有6U、9U、12U等。

2、网络机柜安装基本操作方法

综合布线系统一般采用19英寸宽的机柜，称之为标准机柜，用以安装各种交换机和配线设备，机柜的安装尺寸符合YDT1819-2008 《通信设备用综合集装架》标准。该标准适用于可安装各种有源或无源通信设备的集装架。

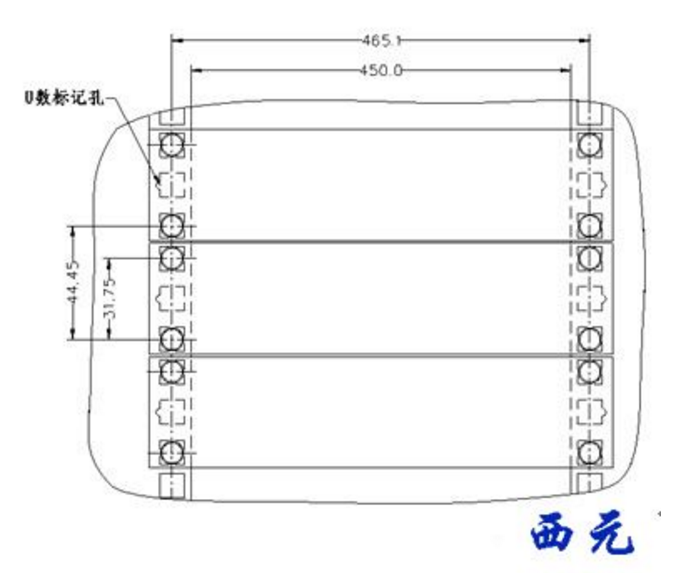

19寸标准安装尺寸图

1）工业机柜安装方法和步骤

在各种项目中，机房设备是必不可少的，而42U机柜又是其中的主要设备之一。42U机柜在安装布置时必须考虑远离配电箱，四周保证有1米的通道和检修空间。

下面就机柜的安装步骤如下：

第一步：确定安装网络机柜类型和外型尺寸。

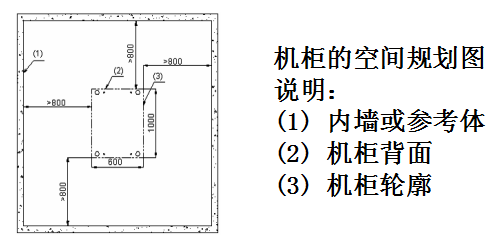

第二步：规划安装机柜空间，在安装机柜之前首先对可用空间进行规划，。为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于 0.8 米，机房的净高不能小于 2.5 米。

第三步：安装前的准备，取出机柜配件及工具，并确定安装位置准确无误，否则会导致返工。

第四步：安装机柜，将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。注意：机柜前后面识别方法：有走线盒的一方为机柜的后面。

第五步：调整机柜，在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。

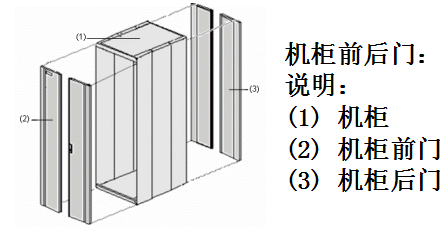

第六步： 安装机柜机柜门

机柜门可以作为机柜内设备的电磁屏蔽层，保护设备免受电磁干扰。另一方面，机柜门可以避免设备暴露外界，防止设备受到破坏。

安装步骤如下：

（1)将门的底部轴销与机柜下围框的轴销孔对准，将门的底部装上。

（2)用手拉下门的顶部轴销，将轴销的通孔与机柜上门楣的轴销孔对齐。

（3)松开手，在弹簧作用下轴销往上复位，使门的上部轴销插入机柜上门楣的对应孔位，从而将门安装在机柜上。

（4)按照上面步骤，完成其它机柜门的安装。

门安装示意图：

说明：

(1) 安装门的顶部轴销放大示意图

(2) 顶部轴销

(3) 机柜上门楣

(4) 安装门的底部轴销放大示意图

(5) 底部轴销

第七步： 安装机柜门接地线

机柜前后门安装完成后，需要在其下端轴销的位置附近安装门接地线，使机柜前后门可靠接地。门接地线连接门接地点和机柜下围框上的接地螺钉。

（1)安装门接地线前，先确认机柜前后门已经完成安装。

（2)旋开机柜某一扇门下部接地螺柱上的螺母。

（3)将相邻的门接地线（一端与机柜下围框连接，一端悬空）的自由端套在该门的接地螺柱上。

（4)装上螺母，然后拧紧，完成一条门接地线的安装。

（5)按照上面步骤的顺序，完成另外门扇接地线的安装。

第八步：机柜安装检查

 机柜安装完成后，认真检查安装机柜的前后方向是否正确、牢固、机柜安装是否水平。

机柜门接地线安装示意图：

说明：

(1)机柜侧门     (2)机柜侧门接地线

(3) 侧门接地点  (4) 门接地线

(5) 机柜下围框  (6) 机柜下围框接地点

(7) 下围框接地线(8) 机柜接地条

2）壁挂机柜安装：

实际工程中，壁挂式机柜一般安装在墙面，高度在1.8米以上。在进行综合布线实训时，可以根据实训设计需要和操作方便，自己设计安装高度和位置。

第一步：设计壁挂式机柜安装位置，准备安装材料和工具。

第二步：按照设计位置，使用螺丝固定壁挂式网络机柜。

第三步：安装完毕后，做好设备编号。

（三）设备安装操作视频

（三）标准U型设备的安装

网络综合布线施工安装的设备都是标准U型设备，本节主要做标准U设备的安装步骤介绍。

1、交换机、路由器等交互设备的安装

设备在安装前首先检查产品外包装完整和开箱检查产品，收集和保存配套资料。这里以安装交换机为例介绍设备的安装步骤。交换机包装箱内一般包括1台交换机、2个L型支架、1根电源线、1个管理电缆、4个橡皮脚垫、配套安装螺钉。安装步骤如下：

第一步：从包装箱内取出交换机设备。

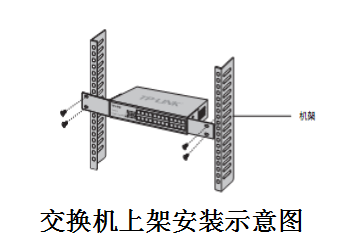

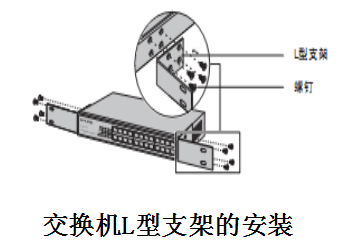

第二步：安装交换机两侧L型支架，安装时要注意支架方向。

第三步：将交换机放到机柜中提前设计好的位置，用螺钉固定到机柜立柱上，一般交换机上下要留一些空间用于空气流通和设备散热。

第四步：将交换机外壳接地，将电源线拿出来插在交换机后面的电源接口。

第五步：完成上面几步操作后就可以打开交换机电源了，开启状态下查看交换机是否出现抖动现象，如果出现请检查机柜上的固定螺丝松紧情况。

注意：拧取这些螺钉的时候不要过于紧，否则会让交换机倾斜，也不能过于松垮，这样交换机在运行时不会稳定，工作状态下设备会抖动。

2、机架式服务器的安装

机架式服务器的外形像交换机，有1U（1U=44.45mm）、2U、4U等规格，机架式服务器的安装尺寸符合通信设备用综合集装架规定。

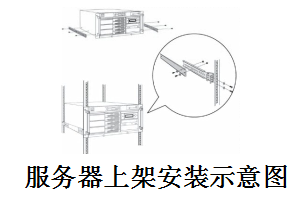

机架式服务器的安装步骤如下：

第一步：从包装箱中取出服务器机箱和把手（或安装支架）等设备；

第二步：将把手与机箱固定；

第三步：安装服务器导轨；

第四步：将机架式服务器放到机柜中提前设计好的位置，用螺钉固定到机柜立柱上。

3、网络配线架安装：

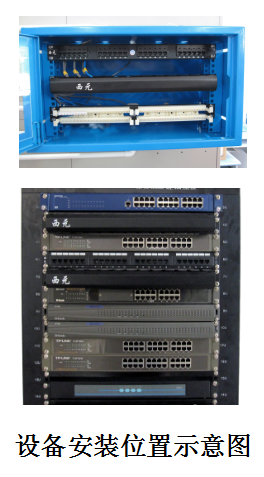

在机柜内部安装配线架前，首先要进行设备位置规划或按照图纸规定确定位置，统一考虑机柜内部的跳线架、配线架、理线环、交换机等设备。同时考虑配线架与交换机之间跳线方便。

缆线采用地面出线方式时，一般缆线从机柜底部穿入机柜内部，配线架宜安装在机柜下部。采取桥架出线方式时，一般缆线从机柜顶部穿入机柜内部，配线架宜安装在机柜上部。缆线采取从机柜侧面穿入机柜内部时，配线架宜安装在机柜中部。

配线架应该安装在左右对应的孔中，水平误差不大于2毫米，更不允许左右孔错位安装。

网络配线架的安装步骤如下：

第一步：取出配线架和配件；

第二步：将配线架安装在机架设计位置的立柱上；

第三步：理线；

第四步：端接打线；

第五步：做好标记，安装标签条。

4、通信跳线架安装

通信跳线架主要是用于语音配线系统。一般采用110跳线架，主要是上级程控交换机过来的接线与到桌面终端的语音信息点连接线之间的连接和跳接部分，便于管理、维护、测试。其安装步骤如下：

第一步：取出110跳线架和附带的螺丝；

第二步：利用十字螺丝刀把110跳线架用螺丝直接固定在网络机柜的立柱上；

第三步：理线；

第四步：按打线标准把每个线芯按照顺序压在跳线架下层模块端接口中；

第五步：把5对连接模块用力垂直压接在110跳线架上，完成下层端接。
