任务4.2 PVC线槽安装任务实施

PVC明槽一般用于旧建筑改造的而成装修布线。根据线缆数量确定槽大小。

1、任务要求

(1)设计2条水平子系统的布线路径（一条20线槽，一条40线槽），并且绘制施工图；

(2)按照设计图，核算实训材料规格和数量，掌握工程材料核算方法，列出材料清单。

(3）独立完成水平子系统线管安装，掌握PVC 槽的安装方法和技巧，掌握PVC 槽接口的制作。

2、设备、材料、工具准备

(1) 北讯网络综合布线模拟墙实训装置 1 套

(2)20mmPVC  和40mm PVC 线槽、配件若干。

(3)钢锯、十字头螺丝刀、M6 十字头螺钉、电动起子、卷尺、直尺。

(4）线槽剪、人字梯子、编号标签。

3、PVC线槽安装基本操作方法

（1）线槽安装方法

PVC线槽布线施工程序是：画线确定安装位置→固定线槽→布线→安装线槽盖板。



（2）线槽拐弯





在实际工程施工中，因为准确计算这些配件非常困难，因此一般都是现场自制弯头，不仅能够降低材料费，而且美观。现场自制弯头时，要求接缝间隙小于1毫米，美观。

安装线槽时，首先在墙面测量并且标出线槽的位置，在建工程以1m线为基准，保证水平安装的线槽与地面或楼板平行，垂直安装的线槽与地面或楼板垂直，没有可见的偏差。

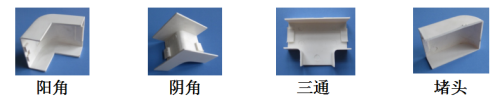

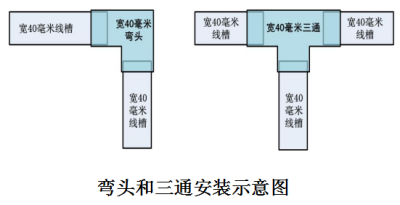

拐弯处宜使用90度三通，线槽端头安装专门的堵头。

布线时，先将缆线放到线槽中，边布线边装盖板，拐弯处保持缆线有比较大的拐弯半径。完成安装盖板后，不要再拉线，如果拉线会改变线槽拐弯处的缆线曲率半径。

安装线槽时，用水泥钉或者自攻丝把线槽固定在墙面上，固定距离为300mm左右，必须保证长期牢固。两根线槽之间的接缝必须小于1mm，盖板接缝宜与线槽接缝错开。

（3）PVC线槽安装视频



4、PVC线槽安装步骤

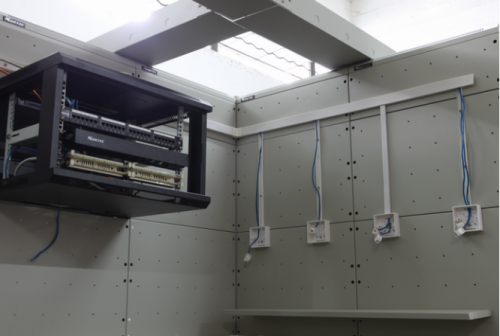

第一步：设计2条从信息点到楼层机柜的水平子系统（一条20线槽，一条40线槽），使用PVC槽，并且绘制施工图。

第二步：按照设计图，核算实训材料规格和数量，掌握工程材料核算方法，列出材料清单。

第三步：按照设计图，列出实训工具清单，领取实训材料和工具。

第四步：首先在需要的位置标记。然后制作PVC槽安装孔

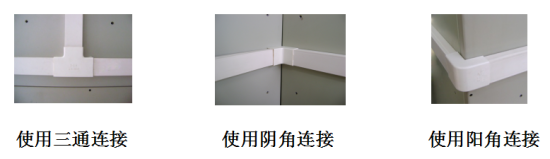

第五步：使用连接头，拐弯处必须使用制作弯头连接。

第六步：布槽后，必须做好标识。

5、实训报告提交材料：

1）线槽水平布线子系统施工图；

2）材料、设备进场记录表；

3）已安装工程量总表；安装过程主要步骤及完工后的照片。
