任务4.1 安装PVC线管
在综合布线系统工程中，当网络布线路由确定以后，首先应当考虑管路和槽道的施工。因为无论在室内还是室外，水平布线、主干布线还是建筑群布线，也无论是双绞线还是光缆一般都由管槽系统来支撑和保护。因此，选择合适类型的管槽，设计恰当的管槽路由，就成为网络综合布线系统工程的重要步骤之一。
（一）管路和槽道
1．管路和槽道的种类
智能化建筑中的管路和槽道可分为以下几类：
（1）以管路和槽道使用的材质划分有金属材料（如钢管和钢制电缆槽道）和非金属材料（如塑料管或塑料槽道）两大类。
（2）以管路和槽道的安装方式划分有暗敷或明敷两种。管路通常以暗敷为主；槽道多为明敷方式。
（3）以管路和槽道的安装场合划分有主干路由垂直敷设的上升管路和上升槽道；分支路由的水平管路和水平槽道。上升管路和上升槽道通常是在电缆竖井或电信间内沿墙敷设；水平管路和水平槽道一般在楼层中水平敷设或在房间内（包括走廊吊顶内）安装。
（4）以管路和槽道的材质和安装方式划分有利用空心楼板或特制线槽楼板或墙壁槽、地板槽等固定安装的管路和槽道方式以及利用钢管或槽道灵活安装的管槽方式两种。
2.管路和槽道的安装方式和适用场合
暗敷管路和槽道（桥架）的管路为半成品，既可单独使用，也可成组使用，灵活性高和适应性强，既可用于上升管路又可用在水平管路，遍布在智能化建筑内的四面八方，到处可见其踪影，是综合布线系统工程中极为重要的支撑保护缆线的措施之一。
相反，槽道桥架为成品，且是固定格式，灵活性和适应性均差，一般用于通信线路的主干路由或重要场合，尤其是缆线路由集中，且条数较多的场合或段落，如电缆竖井、电信间和设备间内以及重要的干线路由上。
3.管槽施工工具
（1）电工工具箱。电工工具箱是综合布线系统施工中必备的，一般应包括钢丝钳、尖嘴钳、斜口钳、剥丝钳、螺丝刀、测电笔、电工刀、扳手、铁锤、凿子、卷尺等。
（2）电源线盘。在室外施工现场，有时需要长距离的电源线盘接电，线盘长度通常有20m、30m、50m等型号。
（3）电动工具。在综合布线系统工程管槽施工中经常用到的电动工具包括手电钻，冲击电钻、电锤、电稿、曲线锯、角磨机、型材切割机、台钻等。
（4）其它工具。在综合布线系统工程管槽施工中还有一些经常用到的工具如线槽剪、台虎钳、梯子、管子台虎钳、管子切割器、管子钳、弯管器、数字万用表、接地电阻测量仪等等。
（二）线管
1．钢管
综合布线系统的暗敷管路系统中常用的钢管为焊接钢管。
钢管的规格有多种，以外径（mm）为单位，综合布线工程施工中常用的金属管有：D16、D20、D25、D32、D40、D50、D63、D110等规格。

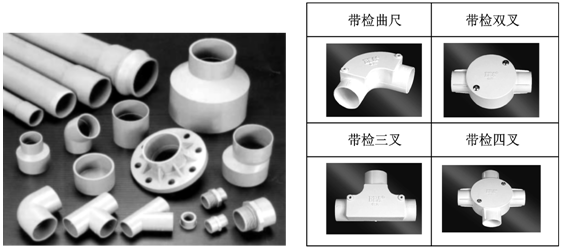

2．塑料管
塑料管是由树脂、稳定剂、润滑剂及填加剂配制挤塑成型。目前按塑料管使用的主要材料，塑料管主要有以下产品：聚氯乙烯管材（PVC- U管）、高密聚乙烯管材（HDPE管）、双壁波纹管、子管、铝塑复合管、硅芯管等。
综合布线系统中通常采用的是软、硬聚氯乙烯管，且是内、外壁光滑的实壁塑料管。室外的建筑群主干布线子系统采用地下通信电缆管道时，其管材除主要选用混凝土管（又称水泥管）外，目前较多采用的是内外壁光滑的软、硬质聚氯乙烯实壁塑料管（PVC-U）和内壁光滑、外壁波纹的高密度聚乙烯管（HDPE）双壁波纹管，有时也采用高密度聚乙烯（HDPE）的硅芯管。
3.线槽
线槽有金属线槽和PVC塑料线槽，金属线槽即槽式桥架。

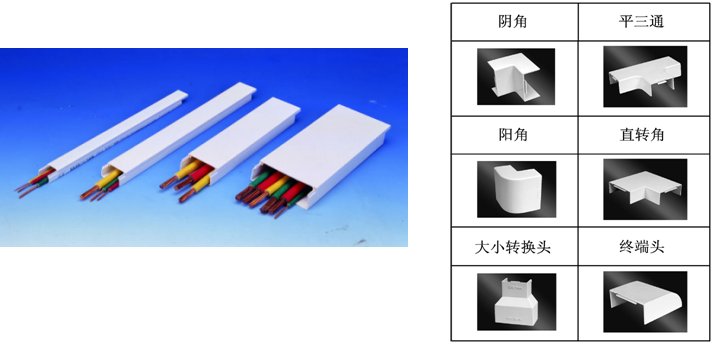

塑料线槽是综合布线系统工程明敷管槽时广泛使用的一种材料，它是一种带盖板封闭式的管槽材料，盖板和槽体通过卡槽合紧，如图所示。
塑料线槽的品种规格更多，从型号上讲有PVC-20、PVC-25、PVC-30、PVC-40、PVC-60等系列；从规格上讲有：20×12、24×14、25×12.5、25×25、30×15、40×20等。与PVC槽配套的连接件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头等。
4.桥架
综合布线系统工程中，桥架具有结构简单、造价低、施工方便、配线灵活、安全可靠、安装标准、整齐美观、防尘防火、延长线缆使用寿命、方便扩充电缆和维护检修等特点，且同时能克服埋地静电爆炸、介质腐蚀等问题，因此被广泛应用于建筑群主干管线和建筑物内主干管线的安装施工。
（三）综合布线工程安装施工技术及步骤
综合布线系统工程的安装技术主要涉及线管和线槽、机柜和配线架、信息插座和模块面板等常用器材的安装。本单元重点介绍施工安装技术和步骤、常用器材和工具，进行工程技术实训，熟练掌握综合布线工程施工技术。
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连,也能使这些设备与外部相连接。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、插座、插头)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途, 不仅易于实施,而且能随需求的变化而平稳升级。
综合布线工程的实施是一项较为复杂的系统工程，为了确保工程施工进度和施工质量，施工应有计划、有步骤地进行。综合布线工程的施工步骤一般分为：施工前准备→检验货物→底盒、线管、线槽预设→机柜安装→缆线敷设→配线安装及端接→测试等。
1.施工前准备
施工前准备是在工程开工之前，针对整个工程所做的准备工作，主要指设计的会审、技术交底、编制施工组织方案等。施工组织方案是施工放根据设计文件和用户的总体要求做出的工程实施方案，包括工程施工进度安排、材料和配套设备采购计划、施工工具盒检验仪器配置、人员组织计划，安全文明施工措施等。
2.货物检验
货物检验时有建设方或监理方组织的，由供货方、建设单位、监理单位和施工方参加的，对到达施工现场的设备、材料进行检验的工作。检验内容为：材料、设备的外观检查，看有无外观损坏、缺损；清点数量，核对设备、材料的型号、规格是否符合施工设计文件和订货清单的要求。检验完后，应及时如实填写检查报告。
3. 底盒、线管、线槽预设
熟悉结构和装修预设图纸，弄清预埋位置和预设内容；按照有关施工操作工艺、规程、标准的规定及施工验收规范进行施工；与主体建筑工程进度同步，做好线管、线槽、终端盒预设工作，做到不错、不漏、不堵，当分段隐蔽工程完工后，应配合建设方及时验收并及时办理隐蔽工程签证手续。
综合布线系统工程的管槽施工，有别于强电的管槽安装，除要有结构化、灵活性等特点外，在密封性、屏蔽性及管线容量等方面都有较高的要求。此外，综合布线工程管槽施工必须与主体建筑工程协调一致，兼顾美观和使用。
4.机柜安装
根据设计图纸，复测其具体位置和尺寸，确认位置无误后，再进行机柜安装。
5.缆线敷设
预设完工后，随着装修工程的逐渐进行，应适时穿放缆线，并进行检测工作，及时做好检测记录。缆线敷设规则详见GB50312《综合布线工程验收规范》国家标准。
6.配线设备安装及端接及测试
按照设计要求完成设备安装，并进行安装。此项工作严格按照设计文件、安装技术工艺规程标准进行施工，完成后应100%通过相应等级标准的测试和安装工艺检查，并做好相关记录。
（四）工程用表单
1、材料、设备进场样表
材料进场记录表(样表A4竖版)
项目名称：***学校园网综合布线工程 项目编号：
序号 | 材料名称 | 型号/规格 | 生产厂家 | 性能参数 | 数量 |
1 | 联塑PVC线管 | φ32 | 顺德联塑实业 | 符合JG/T3050-1998 标准 | 720米 |
2 | 联塑PVC线管 | φ20 | 顺德联塑实业 | 符合JG/T3050-1998 标准 | 4000米 |
3 | 联塑PVC线管 | φ25 | 顺德联塑实业 | 符合JG/T3050-1998 标准 | 720米 |
4 | 联塑PVC线槽 | 40X18 | 顺德联塑实业 | 符合JG/T3050-1998 标准 | 2100米 |
5 | 联塑PVC线槽 | 25X14 | 顺德联塑实业 | 符合JG/T3050-1998 标准 | 450米 |
6 | 双绞线 | IBDN超五类 | 丽特网络科技亚洲有限公司 | 符合YD/T 1013-1999标准 | 58箱 |
7 | 镀锌铁桥架 | 100X80 | 广州番禺健成五金桥架厂 | 符合CECS31:91和JB/T6743-1993 标准 | 2600米 |
8 | 镀锌铁桥架 | 150X75 | 广州番禺健成五金桥架厂 | 符合CECS31:91和JB/T6743-1993 标准 | 450米 |
9 | 镀锌铁桥架 | 60X30 | 广州番禺健成五金桥架厂 | 符合CECS31:91和JB/T6743-1993 标准 | 60米 |
10 | 室内光纤 | TCL六类多膜 | TCL国际电工（惠州）有限公司 | 符合YD/T901-2001 国际标准 | 1000米 |
11 | 室外光纤 | TCL六类多膜 | TCL国际电工（惠州）有限公司 | 符合YD/T901-2001 国际标准 | 1400米 |
12 | |||||
13 | |||||
14 | |||||
15 | |||||
16 | |||||
17 | |||||
18 |
记录人： 监督人： 日期：
注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；
2、设备进场记录表
设备进场记录表（样表A4横版）
项目名称：***学校园网综合布线工程 项目编号：
序号 | 设备名称 | 设备型号 | 生产厂家 | 数量 | 备注 |
1 | 落地式机柜 | PB1466-42U落地式机柜 | TCL国际电工（惠州）有限公司 | 1 | |
2 | 挂墙式机柜 | PB4064-15U挂墙式机柜 | TCL国际电工（惠州）有限公司 | 8 | |
3 | 绕线架 | PA2212（02） | TCL国际电工（惠州）有限公司 | 8 | |
4 | 光纤耦合器 | PG5101-ST | TCL国际电工（惠州）有限公司 | 84 | |
5 | 光扦接头 | PJ50ST-MM | TCL国际电工（惠州）有限公司 | 84 | |
6 | 12口光扦盒 | PD5012-ST | TCL国际电工（惠州）有限公司 | 6 | |
7 | 24口光扦盒 | PD5024-ST | TCL国际电工（惠州）有限公司 | 1 | |
8 | 24口配线架 | PD1124 | TCL国际电工（惠州）有限公司 | 2 | |
9 | 48口配线架 | PD1148 | TCL国际电工（惠州）有限公司 | 6 | |
10 |
记录人： 接收人： 监督人： 日期： 设备所在地：
注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；
3、已安装设备清单
已安装设备清单
项目名称：***学校园网工程（综合布线）
项目编号：
序号 | 设备名称及型号 | 单位 | 数量 | 安装地点 | 备注 |
1 | 42U落地式机柜安装 | 个 | 1 | 中央机房 | |
2 | 15U挂墙式机柜安装 | 个 | 8 | 各个楼层的分机柜 | |
3 | 超五类48口配线架安装 | 个 | 6 | 分机柜 | |
4 | 超五类24口配线架安装 | 个 | 2 | 分机柜 | |
5 | 24口光纤盒安装 | 个 | 2 | 分机柜及中央机柜 | |
6 | 12口光纤盒安装 | 个 | 7 | 分机柜及中央机柜 | |
7 | 1U绕线架安装 | 个 | 8 | 分机柜及中央机柜 |
注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；
2、工程简要内容：中心机房、配线间终端设备安装。
4、已安装工程量总表
已安装工程量总表
项目名称：***学校园网工程（综合布线单项工程）
项目编号：
建设地点：
序号 | 项目 | 单位 | 数量 | 备注 |
1 | 布放PVC线管 | 米 | 36 | |
2 | 布放PVC线槽 | 米 | 163 | |
3 | 布放综合楼教室信息点底座 | 信息点数 | 36 | |
4 | 布放体育馆办公室信息点 | 信息点数 | 16 | |
5 | 布放门卫信息点 | 信息点数 | 2 | |
6 | 信息点端接测试 | 条 | 218 | |
7 | 光钎端接测试 | 条 | 6 |
注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；
2、工程简要内容：安装PVC线管线槽，镀锌铁桥架，电教平台布线，安装机柜，敷设光纤、超五类线缆，端接测试。
