一、认识网络机柜

1.网络机柜分类

以安装位置分类：室内机柜和室外机柜；

以机柜用途分类：网络机柜、服务器机柜、电源机柜、无源机柜（用来安装ODF光纤配线架、MDF总配线架等）；

以安装方式分类：落地式、壁挂式、抱杆式。

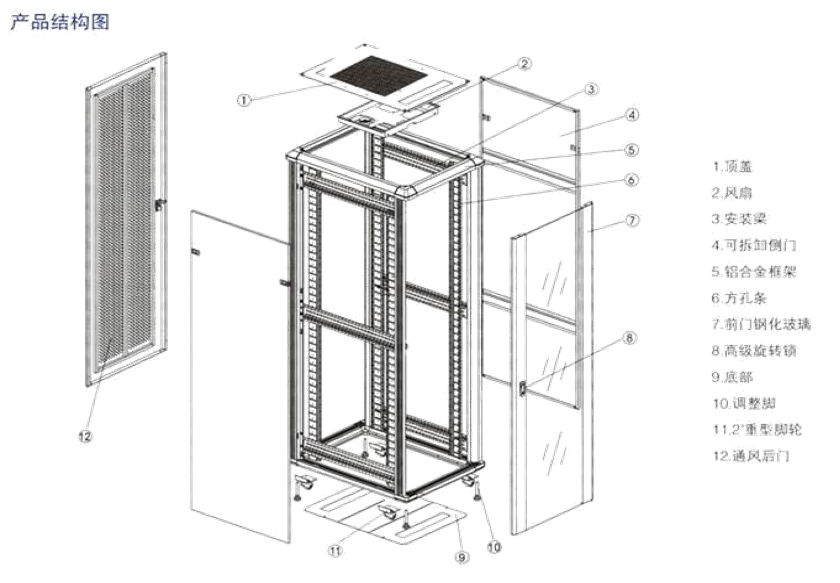

2.网络机柜结构

网络机柜的基本结构是：框架、侧板、前后门、顶盖、风机、四根立梁、托盘、底盘、脚轮、地脚等。

二、标准U机柜

1.认识单位“U”

U是一种表示服务器外部尺寸的单位（计量单位：高度或厚度），是unit的缩略语，详细的尺寸由作为业界团体的美国电子工业协会（EIA）所决定。

厚度以4.445cm为基本单位。1U就是4.445cm，2U则是1U的2倍为8.89cm。所谓“1U的PC服务器”，就是外形满足EIA规格、厚度为4.445cm的产品。

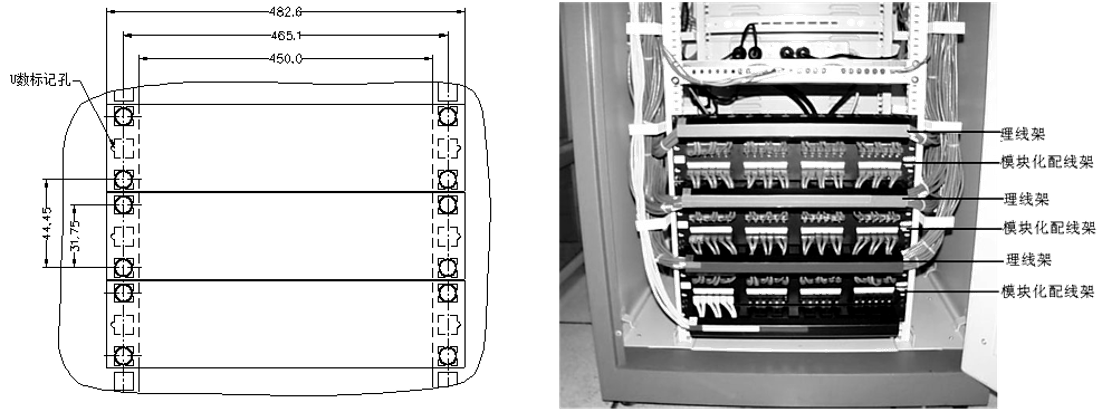

2.标准U机柜

很多工程级设备的机柜有19英寸标准机柜、21英寸标准机柜和23英寸标准机柜，其中19英寸标准机柜（简称19寸机柜，1英寸=2.54厘米）更为常见。

标准机柜，内部立柱安装尺寸宽度482 mm (19英寸)。机柜外部尺寸宽度为600 mm，深度为600 mm，高度尺寸一般为2 000 mm。服务器机柜深度≥ 800 mm，满足刀片式服务器安装。

机柜外型有三个常规指标，分别是宽度、高度、深度。

宽度：标准的网络机柜有600mm宽和800mm宽。

高度：一般都是按 nU（n表示数量） 的规格制造，容量值在2U到42U之间。

深度：标准机柜的深度一般从400mm-800mm。

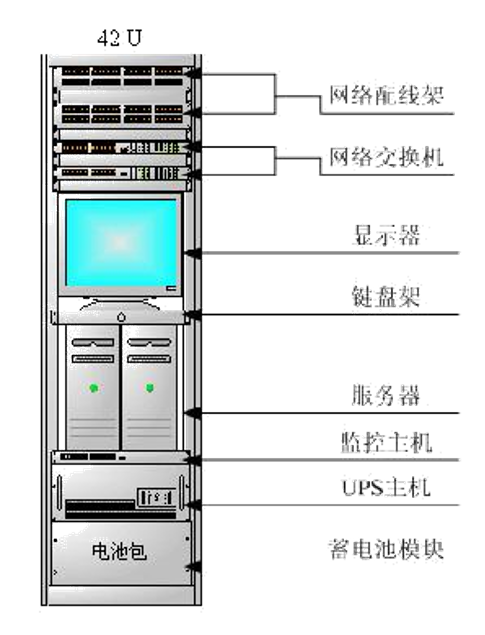

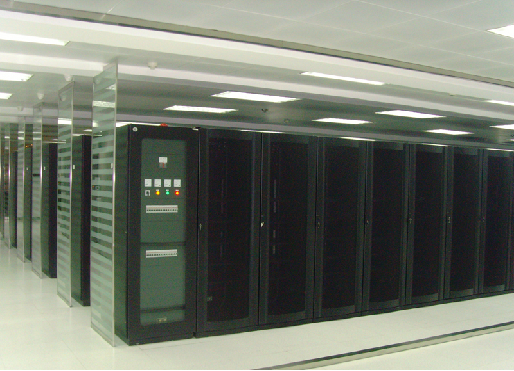

3.服务器机柜

服务器机柜通常是以机架式服务器为标准制作的，有特定的行业标准规格。

服务器机柜一般是安装服务器、UPS或者显示器等一系列19英寸标准设备的专用型的机柜，组合安装插件、面板、器件或者电子元件等等，构成一个统一的整体的安装箱，服务器机柜为电子设备的正常工作提供相适应的环境和安全防护能力。

一般安装在设备间子系统中

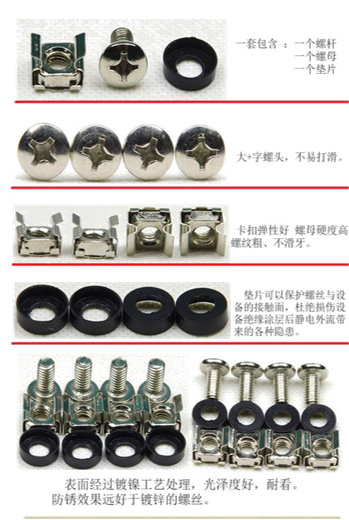

4.螺丝配件

机柜安装网络设备时，常用到M6x16机柜专用螺丝配件，其中包括盘头机牙十字螺丝、卡扣螺母、垫片三件套。

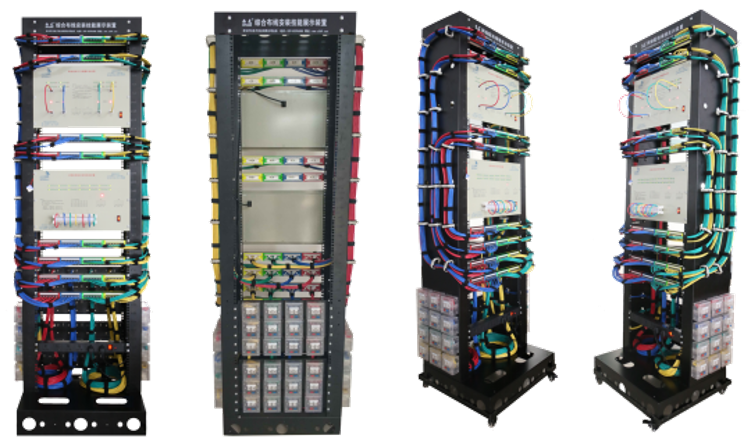

三、网络配线柜

网络配线机柜是为综合布线系统特殊定制的机柜，其特殊点在于增添了布线系统特有的一些附件，例如垂直布置的理线架、理线环、光纤收纳架等，并对电源的布局提出了特别的要求。

为了使安装在机柜内的配线架和网络交换机美观大方且方便管理，必须对机柜内设备的安装进行规划，具体遵循以下原则:

（1）一般配线架安装在机柜下部，交换机安装在其上方。

（2）每个配线架之间安装一个理线环，每个交换机之间也要安装理线环。

（3）正面的跳线从配线架中出来全部要放入理线环内，然后从机柜侧面绕到上部的交换机间的理线环中，再插入交换机端口。

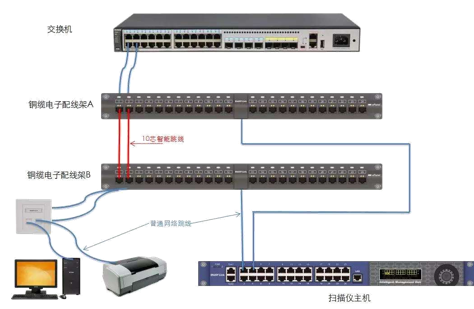

1.双绞线配线架

在网络综合布线工程中最常用的是双绞线配线架，即RJ45标准配线架。配线架主要用在局端对前端信息点进行管理的模块化的设备。

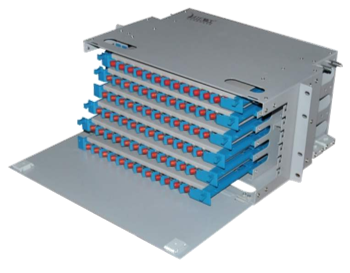

2.光纤配线架

光纤配线架，又分为单元式 、抽屉式和模块式光纤配线架 。光纤配线架一般由标识部分、光纤耦合器、光纤固定装置、熔接单元等构成，能很好地方便光纤的跳接、固定和保护。

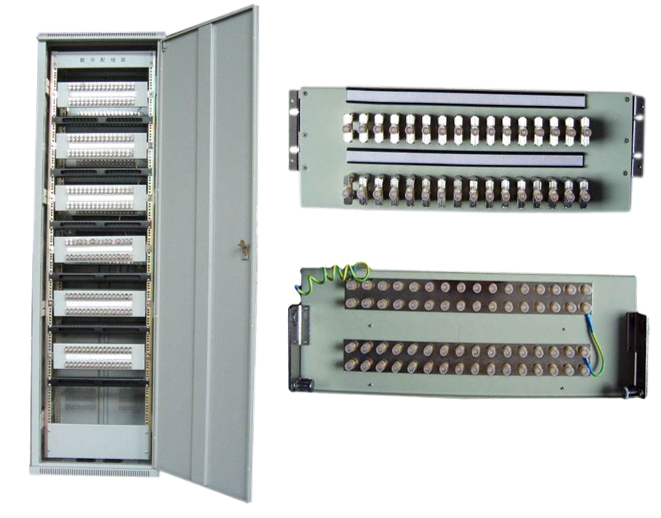

3.数字配线架

 数字配线架又称高频配线架，以系统为单位，有8系统，10系统，16系统，20系统等，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb/s～155 Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性。

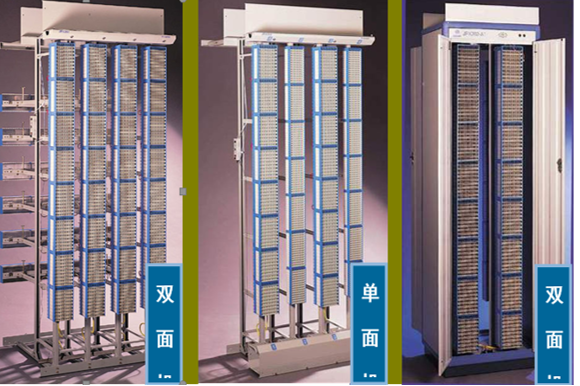

4.MDF总配线架

总配线架即一侧连接交换机外线，另一侧连接交换机入口和出口的内部电缆布线的配线架。英文简写MDF，全称Main Distribution Frame。总配线架的作用是连接普通电缆、传输低频音频信号或XDSL信号，并可以测试以上信号，进行过压过流防护从而保护交换机，并声光告警通知值班人员。

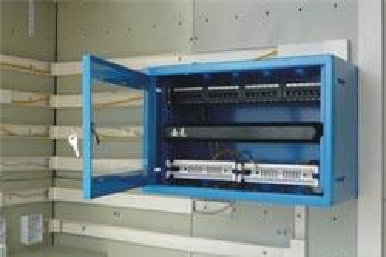

四、壁挂式机柜

壁挂式机柜也叫挂墙式机柜，是通过各种不同的安装方式将机柜固定在墙体上。

壁挂式机柜广泛安装于空间较小的配线间、楼道中。壁挂式机柜具有体积小、安装和拆卸方便、易于管理和防盗等特点而被广泛选用。

壁挂式机柜分为标准挂墙机柜、非标准挂墙机柜、嵌入式挂墙机柜。壁挂式机柜常用规格：高度6U/9U/12/15U ；宽度530mm，600mm；深度450mm，600mm。
