任务7.2双绞线链路测试
当综合布线系统工程的布线项目完成后，就进入了布线的测试和验收工作阶段，即依照相关的现场电缆/光缆的认证测试标准，采用公认经过计量认可的测量仪器对已布施的电缆和光缆按其设计时所选用的规格、标准进行验证测试和认证测试。也就是说，必须在综合布线系统工程验收和网络运行调试之前进行电缆和光缆的性能测试。
一、双绞线连通性简单测试
1、跳线连通性测试
测试仪表：能手测试仪。
将要测试的双绞线跳线的两端分别插入能手测试仪的主测试仪和远程测试端的RJ45端口，将开关开至“ON”（S为慢速档）逐个顺序闪亮。 若连接不正常，按下述情况显示：
（1）若有一根导线断路，则主测试仪和远程测试端对应线号的灯都不亮。
（2）若有几条导线断路，则相对应的几条线都不亮，当导线少于2根线连通时，灯都不亮。
（3）若两头网线乱序，则与主测试仪端连通的远程测试端的线号亮。
（4）当导线有2根短路时，则主测试器显示不变，而远程测试端显示短路的两根线灯都亮。若有3根以上（含3根）线短路时，则所有短路的几条线对应的灯都不亮。
（5）如果出现红灯或黄灯，就说明存在接触不良等现象，此时最好先用压线钳重新压制两端水晶头，再测，如果故障依旧存在，就得检查一下芯线的排列顺序是否正确。如果芯线顺序错误，那么就应重新进行制作。
2、永久链路测试
（1）首先制作两根跳线（或采用的测试跳线），并确认该跳线的连通性完好；
（2）使用一根跳线连接配线架预测试端口和主测试仪端。
（3）使用另一根跳线连接至信息插座（与该配线架端口相对应的端口）和远程测试仪端。测试过程与跳线连通性测试相同。
二、双绞线链路或跳线的验证测试
1、验证测试仪器和方法
双绞线验证测试可以采用Fluke MicroScanner Pro2验证测试仪。
步骤1：启动测试仪。
如果测试仪已经启动并处于同轴电缆模式，按 Y切换到双绞线测试模式。

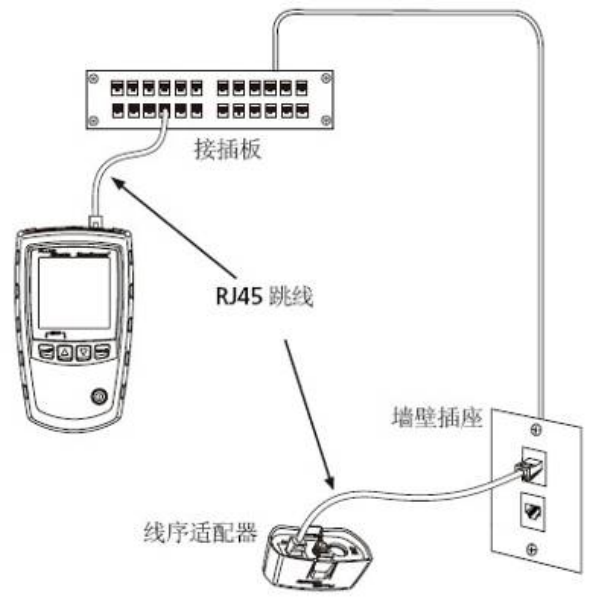

步骤2：将测试仪和线序适配器或 ID 定位器连至布线中，如图示。
测试将连续运行，直到更改模式或关闭测试仪。
步骤3：分析双绞线测试结果。
步骤4：查看单独结果。
要查看每个线对的单独结果，可用
在屏幕之间移动。在此模式下，测试仪仅连续测试用户正在查看的线对。

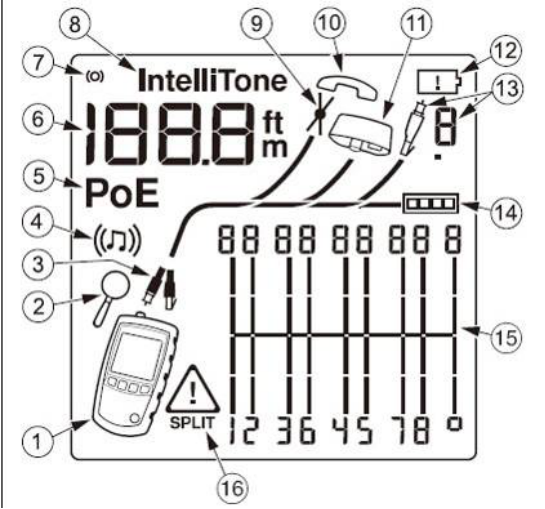

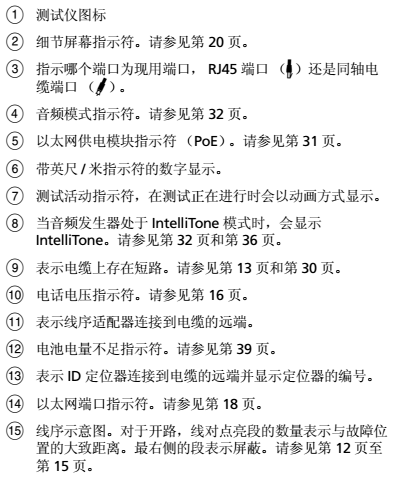

下图所示为Fluke MicroScanner Pro2验证测试仪的显示屏，各部分含义为：
2、测试结果分析
（1）双绞线布线上存在开路

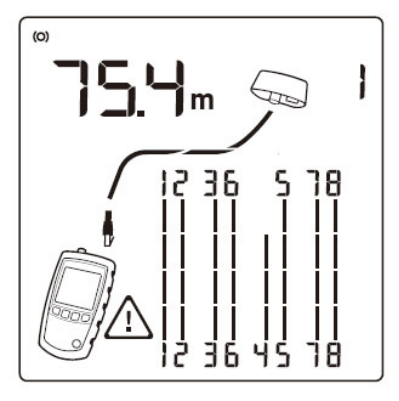

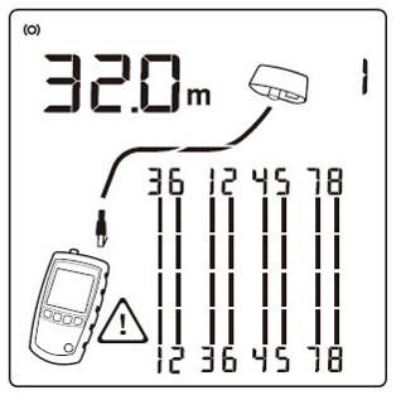

下图所示为显示第4根线上存在开路。图中所示的三个表示线对长度的段表示开路大致位于至布线端部距离的3/4处，电缆长度为75.4 m。要查看与开路处的距离，使用来查看线对的单独结果。
注意：
如果线对中只有一根线开路并且未连接线序适配器或远程ID定位器，线对中的两根线均显示为开路。
如果线对中的两根线均开路，警告图标不显示，因为线对开路对某些布线应用属于正常现象。
（2）双绞线布线上存在短路

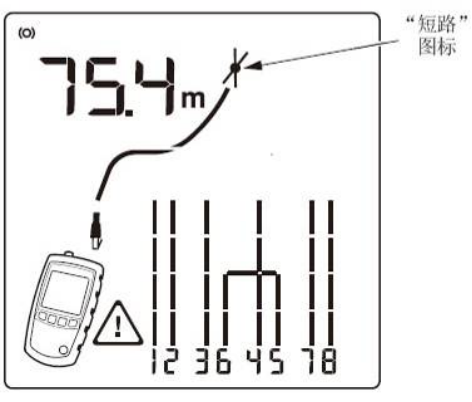

下图所示为显示第5根和第6根线之间存在短路，短路的接线会闪烁来表示故障。电缆长度为75.4 m。
（3）线路跨接

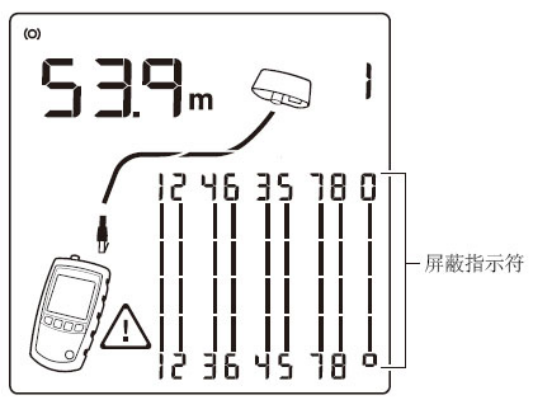

下图所示为显示第3根和第4根线跨接。线位号会闪烁来表示故障。电缆长度为53.9 m。电缆为屏蔽式。检测线路跨接需要连接远端适配器。
（4）线对跨接
下图所示为显示线对1，2和3，6跨接。线位号会闪烁来表示故障。这可能是由于接错568A 和568B 电缆引起。检测线对跨接需要使用远端适配器。
（5）串绕

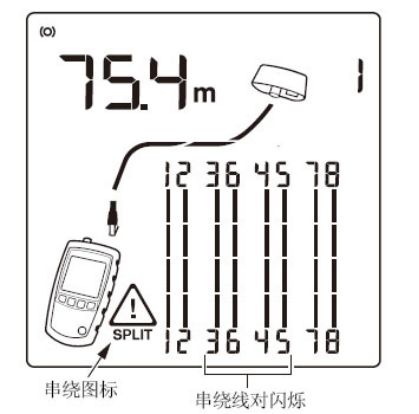

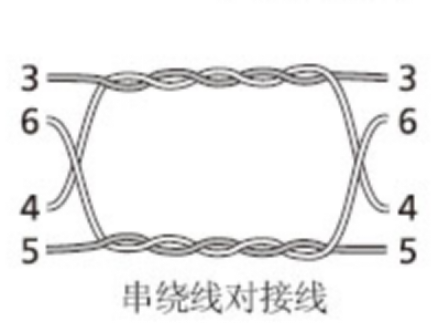

下图所示为显示线对3，6和4，5存在串绕。串绕的线对会闪烁来表示故障。电缆长度为75.4 m。在串绕的线对中，端到端的连通性正确，但是所连接的线来自不同线对。线对串绕会导致串扰过大，因而干扰网络运行。

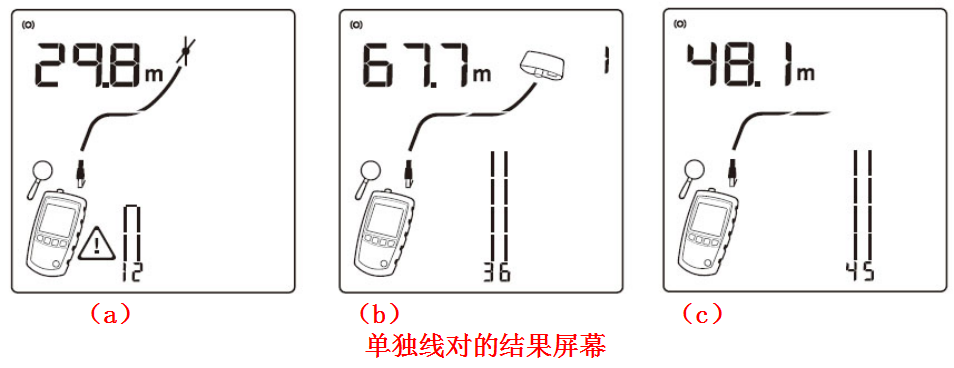

下图所示为单独结果。其中（a）线对1、2在29.8 m处存在短路。（b）线对3、6为67.7 m长并以线序适配器端接。（c）线对4、5在48.1 m处存在开路。开路可能是一根或两根接线。
三、双绞线链路及信道的认证测试
（一）验证测试仪器和方法
1.测试仪器：
DTX-1800 电缆测试仪及链路及信道接口适配器。
2.测试步骤：
步骤1：基准设置。
在使用测试仪之前，首先需要进行基准设置。
基准设置程序可用于设置插入损耗及ACR-F（ELFEXT）测量的基准，在下面时间运行测试仪的基准设置程序：
（1）如果要将测试仪用于不同的智能远端，可将测试仪的基准设置为两个不同的智能远端。
（2）通常每隔30天就需要运行测试仪的基准设置程序，以确保取得准确度最高的测试结果。更换链路接口适配器后无需重新设置基准。
设置基准设置的步骤为：
（1）开启测试仪及智能远端，等候1分钟，然后才开始设置基准。
（2）连接永久链路及信道适配器，如图所示。
（3）将测试仪旋转开关转至SPECIAL FUNCTION（特殊功能）位置，并开启智能远端功能。
（4）选中设置基准，然后按Enter键，如果同时连接了光缆模块及铜缆适配器，接下来选择链路接口适配器。
（5）按TEST键。
步骤2：线缆类型及相关测试参数的设置。
在用测试仪测试之前，需要选择测试依据的标准、选择测试链路类型（基本链路、永久链路、信道）、选择线缆类型（3类、5类、5e类、6类双绞线，或是多模光纤或单模光纤）。同时还需要对测试时的相关参数（如测试极限、NVP、插座配置等）进行设置。
具体操作方法是将测试仪旋转开关转至SETUP（设置）位置，用方向键选中双绞线；然后按Enter键，对相关参数进行设置。
步骤3：连接被测线路。
为了将测试仪和智能远端连入被测链路，除了需要测试仪主机和智能远端外，还需要一些附件，主要包括以下几项：
（1）测试仪及智能远端连电池组；
（2）内存卡（可选）；
（3）两个带电源线的交流适配器（可选）；
（4）两个永久链路适配器：用于测试永久链路；
（5）两个通道适配器：用于测试通道。
链路接口适配器提供用于测试不同类型的双绞线LAN 布线的正确插座及接口电路。测试仪提供的通道及永久链路接口适配器适用于测试至第 6 类布线。
如果是信道测试，需要使用两个信道适配器；如果用于测试永久链路，则需要使用两个永久链路适配器。

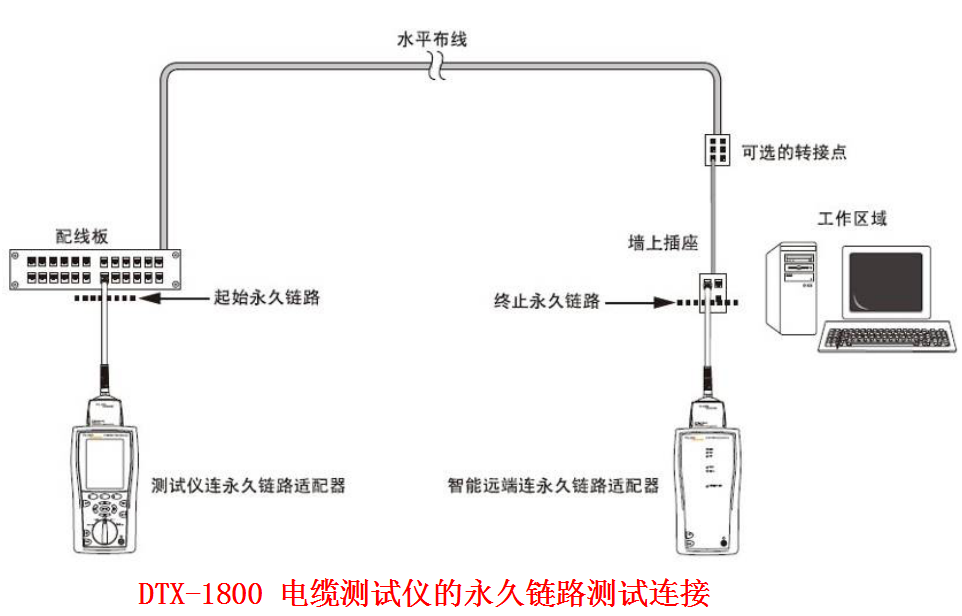

下图为DTX-1800 电缆测试仪的永久链路测试连接。

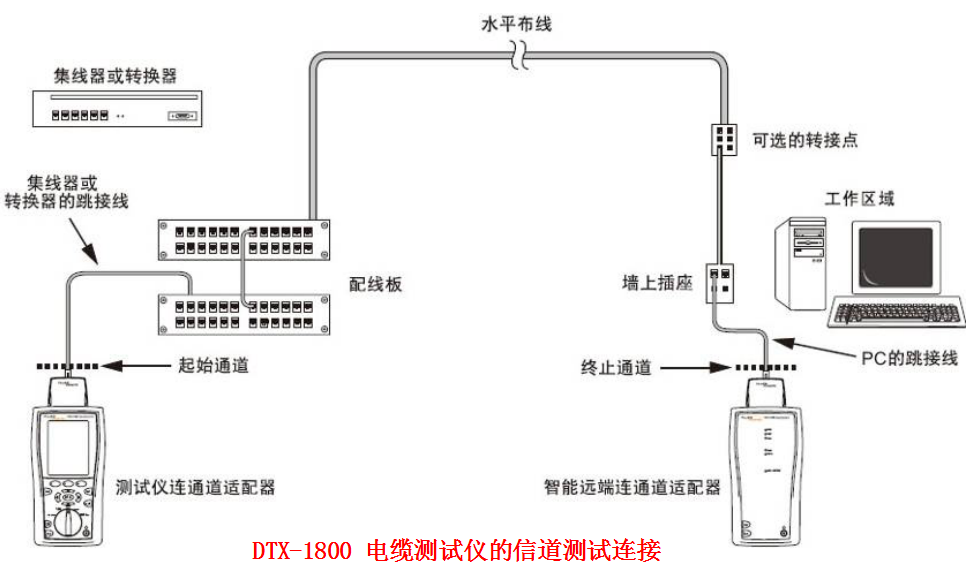

下图为DTX-1800 电缆测试仪的信道测试连接。
步骤4：进行自动测试。
自动测试是最常用的功能。自动测试会运行认证测试所需的所有测试。测试完毕，所有测试和测试结果全部列出，以便查看每项测试的详细结果。结果可以保存、打印或传送至电脑。
（1）将适用于该任务的适配器连接至测试仪及智能远端。
（2）将旋转开关转至“设置”，然后选择“双绞线”。从“双绞线”选项卡中设置以下参数：
缆线类型：选择一个缆线类型列表；然后选择要测试的缆线类型。
测试极限：选择执行任务所需的测试极限值。屏幕画面会显示最近使用的9个极限值。按F1键来查看其他极限值列表。
（3）将旋转开关转至AUTOTEST （自动测试），然后开启智能永久链路测试连接远端。按图14-17所示的永久链路连通道测试连接接方法或依图14-18所示的信道连接方法，连接至布线。
（4）如果安装了光缆模块，可能需要按F1更改媒介来选择双绞线作为媒介类型。
（5）按测试仪或智能远端的TEST键。若要随时停止测试，按EXIT键。
技巧：按测试仪或智能远端的TEST键启动音频发生器，这样便能在需要时使用音频探测器，然后再进行连接。音频也会激活连接布线另一端休眠中或电源已关闭的测试仪。
（6）测试仪会在完成测试后显示“自动测试概要”屏幕。
（7）如果自动测试失败，按F1错误信息键来查看可能的失败原因。
（8）若要保存测试结果，按Save键。选择或建立一个缆线标识码；然后再按一次Save 键。
步骤5：测试结果的处理。

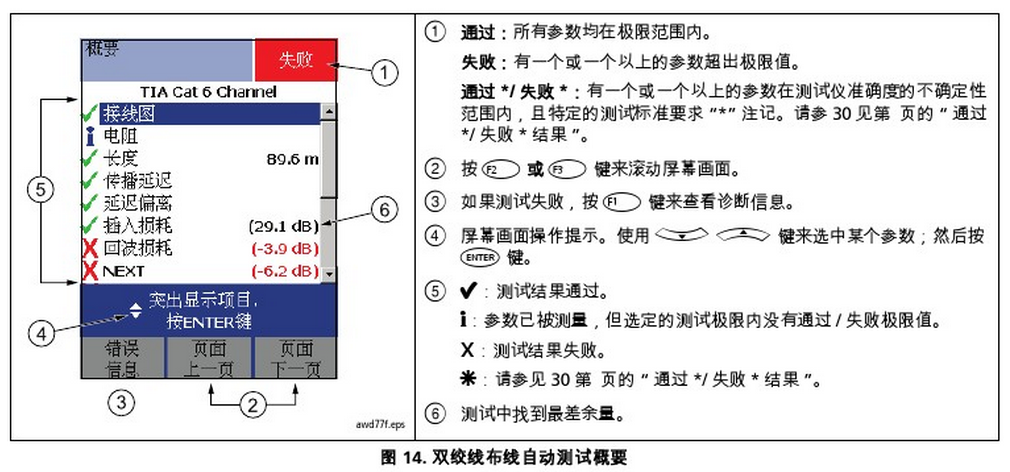

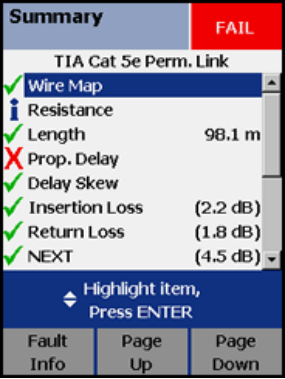

测试仪绘在测试完成后显示“自动测试概要”屏幕，如图所示。
步骤6：自动诊断。

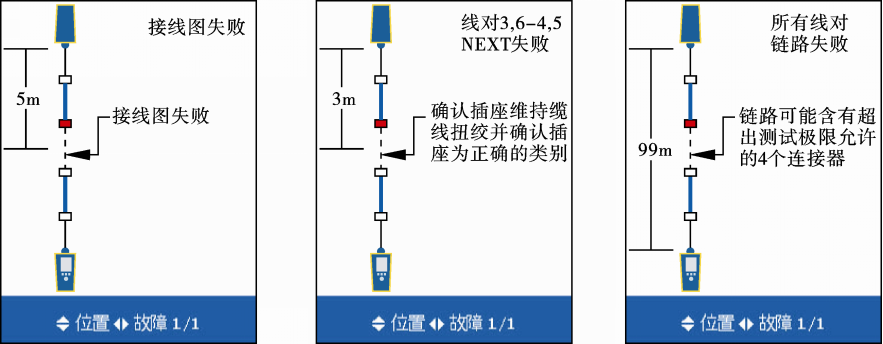

如果自动测试失败，按F1错误信息键以查阅有关失败的诊断信息。诊断屏幕画面会显示可能的失败原因及建议采取的措施来解决问题。测试失败可能产生一个以上的诊断屏幕。在这种情况下，按F2键来查看其他屏幕。图为诊断屏幕画面的实例。
步骤7：缆线标识码。
（1）每次测试后可从预先产生的列表中选择线缆标识码或者建立一个新的标识码。
（2）若要选择线缆标识码来源，将旋转开关转至SETUP，选择仪器设置值，选择线缆标识码来源，然后选择一个来源：
步骤8：查看、移动、删除测试结果。
若要查看保存的测试结果，执行下面的步骤：
（1）将旋转开关转至Special Function，然后选择查看/删除结果。
（2）如果需要，按F1键更改资料夹键查找想查看的测试结果。
（3）突出显示测试结果，然后按Enter键进入。
若要删除测试结果或资料夹，执行下列步骤：
（1）将旋转开关转至Special Function，然后选择查看/删除结果。
（2）如果需要，按F1键更改资料夹键查找想查看的测试结果。
（3）执行下面其中一个步骤：
若要删除一个结果，突出显示该结果，按F2键删除。
若要删除当前资料夹中的所有结果或者删除一个资料夹，按F2键删除。
步骤9：测试报告。
（1）测试报告的生成。与Fluke公司系列测试仪配合使用的测试管理软件是Fluke公司的LinkWare电缆测试管理软件。LinkWare电缆测试管理软件支持EIA/TIA 606A标准，允许添加EIA/TIA 606A标准管理信息到LinkWare数据库。该软件可以组织、定制、打印和保存Fluke系列测试仪测试的铜缆和光缆记录，并配合LinkWare Stats软件生成各种图形测试报告。
（2）评估测试报告。通过电缆管理软件生成测试报告后，要组织人员对测试结果进行统计分析，以判定整个综合布线系统工程质量是否符合设计要求。使用Fluke LinkWare软件生成的测试报告中会明确给出每条被测链路的测试结果。如果链路的测试结果合格，则给出PASS的结论。如果链路测试不合格，则给出Fail的结论。

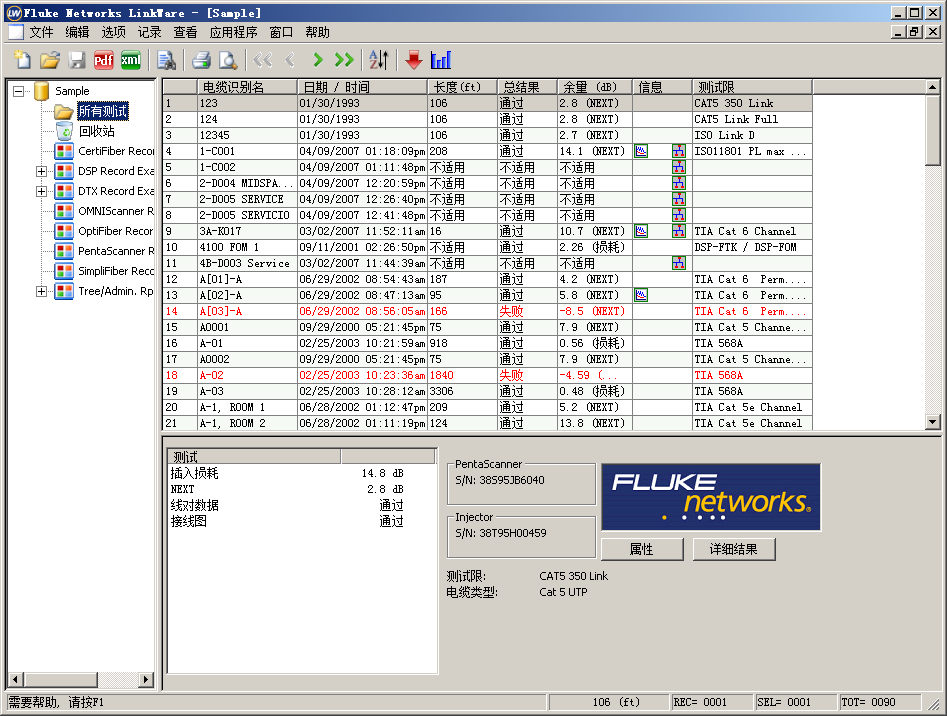

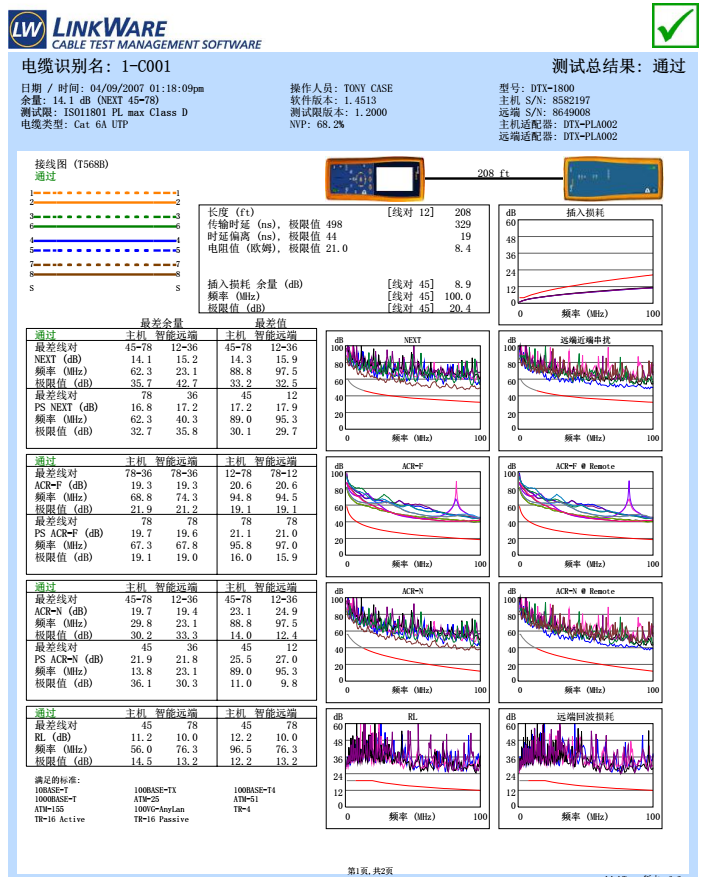

LinkWare软件可完成测试结果的管理，LinkWare具有强大的统计功能，可以显示各种格式的测试报告，如图形、文本等，如图所示。
（二）测试结果记录

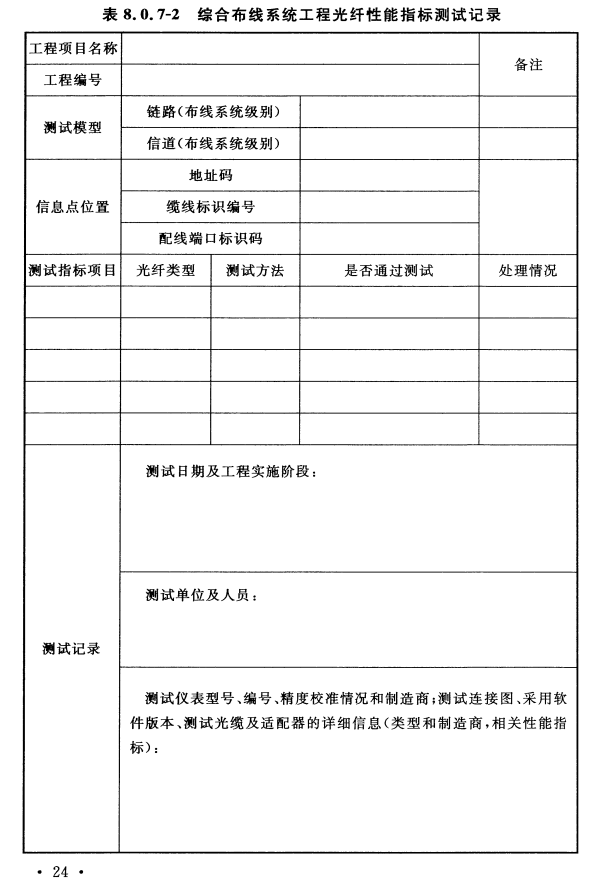

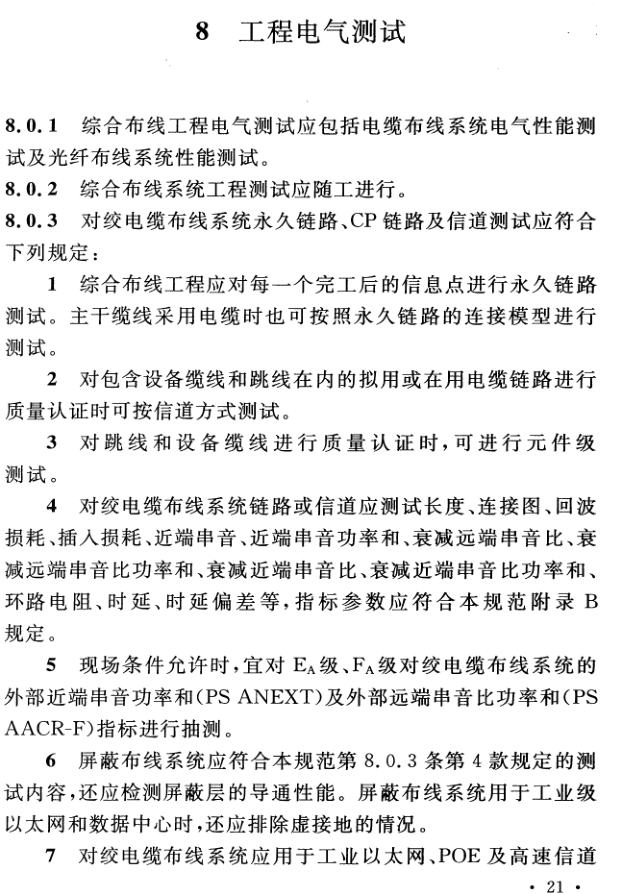

《综合布线验收规范GB50312-2016》8.0.7 布线系统各项测试结果应有详细记录，并应作为竣工资料的一部分。测试内容应按本规范附录A、附录B、附录C的规定，测试记录可采用自制表格、电子表格或仪表自动生成的报告文件等记录方式，表格形式与内容宜符合表8.0.7-1和表8.0.7-2的规定。

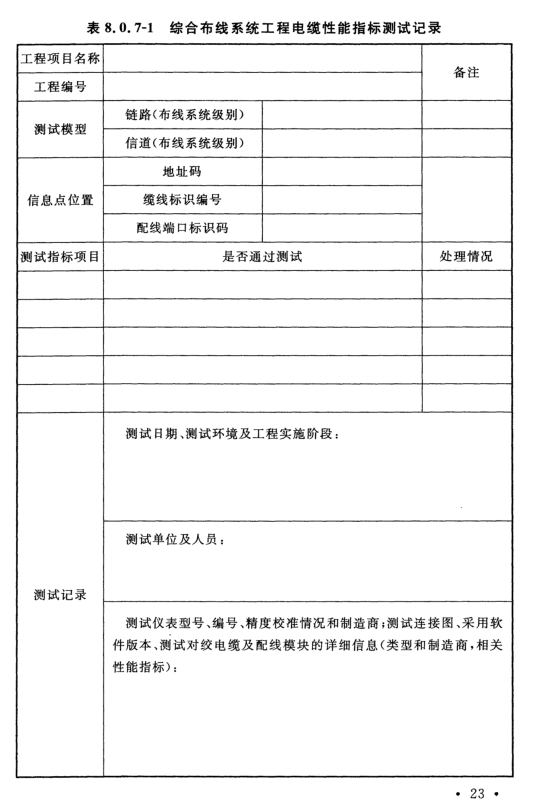

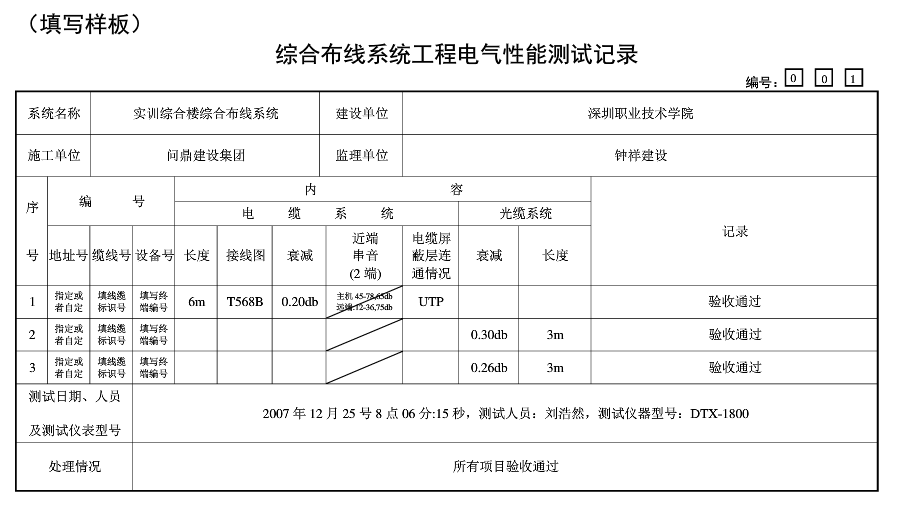

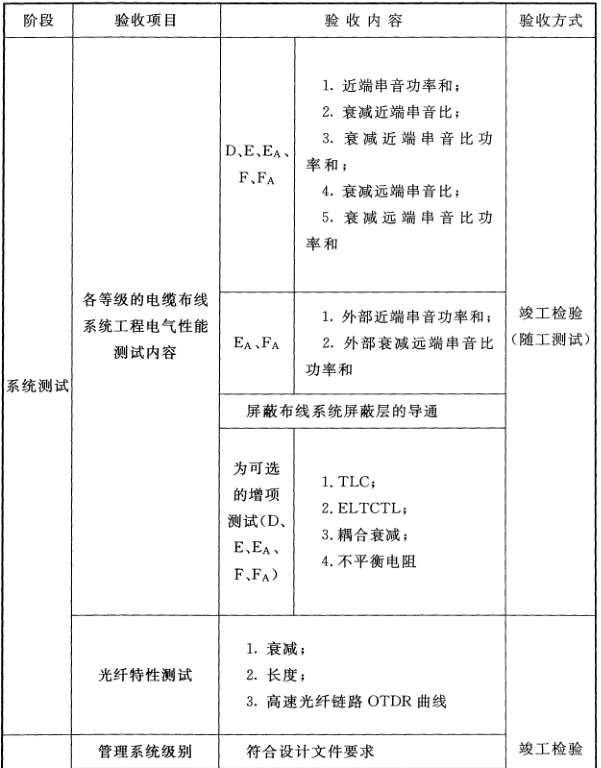

综合布线系统工程电缆性能指标测试记录表
——摘自《综合布线验收规范GB50312-2016》
综合布线系统工程电缆(链路／信道)性能指标测试记录
综合布线系统电缆电气性能测试记录.xls(下载附件 151.5 KB)
8.0.7布线系统各项测试结果应有详细记录，并应作为竣工资料的一部分。测试内容应按本规范附录A、附录B、附录C的规定，测试记录可采用自制表格、电子表格或仪表自动生成的报告文件等记录方式，表格形式与内容宜符合表8.0.7-1和表8.0.7-2的规定。
四、综合布线系统测试GB/T 50312-2016
综合布线系统验收规范相关要求
（一）测试仪表
（二）综合布线工程电气测试

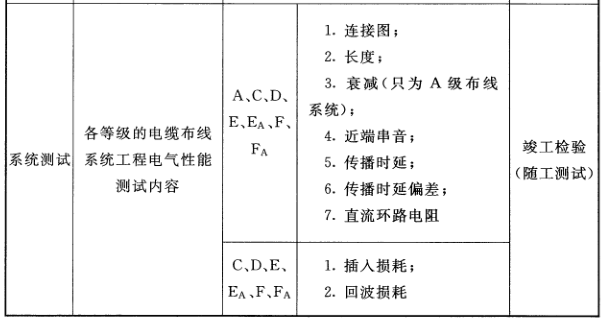

（三）综合布线系统工程电气测试的内容：
详细指标参见GB50312-2016综合布线系统验收规范附录B.0.3：
永久链路共15项指标。
信道同样有15项指标。
五、案例学习：
1、案例学习1-端接问题导致NEXT失败

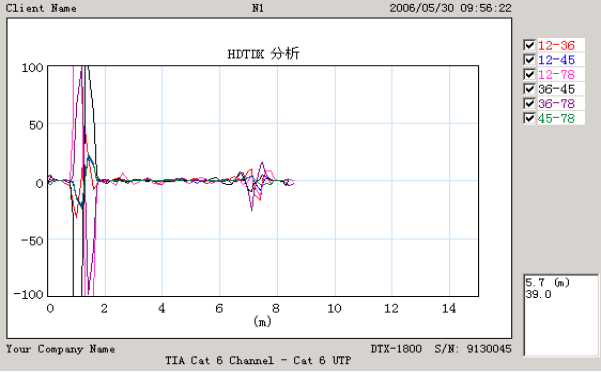

某中学，网络机房布线测试,测试结果不是很理想,大量NEXT失败，下图为HDTDX分析图：

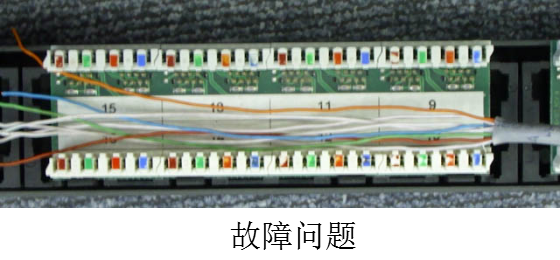

问题分析：通过测试结果故障定位，确定串扰故障出现在配线架断。经现场测试人员查看了解到：在对所有的配线架端接前，施工方把线对绞距完全打开进行端接。
正常绞距：
2、案例学习2-线缆引起回波损耗失败
某大学宿舍楼布线工程验收，整体工程质量可以，初次测试错率仅为1%，仅有一点测试结果值得分析，其回损失败。如图：

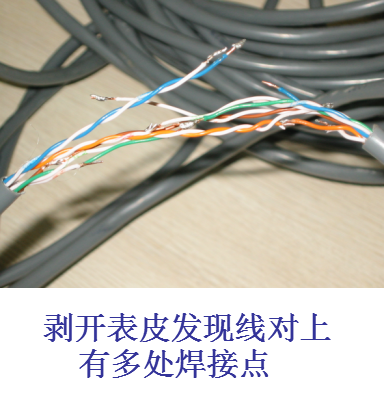

查看故障位置，距配线架4米处，发现线缆有接头，询问布线工人，线缆在末端穿线距离不够，只好接了一段线。
3、案例学习3–线缆长度导致传输时延失败
为什么只有一对线有绿钩，其他线对标记为“i”？
结论：安装者超过了90米(295 英尺)的链路长度，违背了长度测试中10%的原则。修复的唯一方法就是试着找到一些松弛的电缆并缩短链路长度。
六、习题解析：
1、链路测试中的基本链路、永久链路、信道的差别。
参考答案：见图。

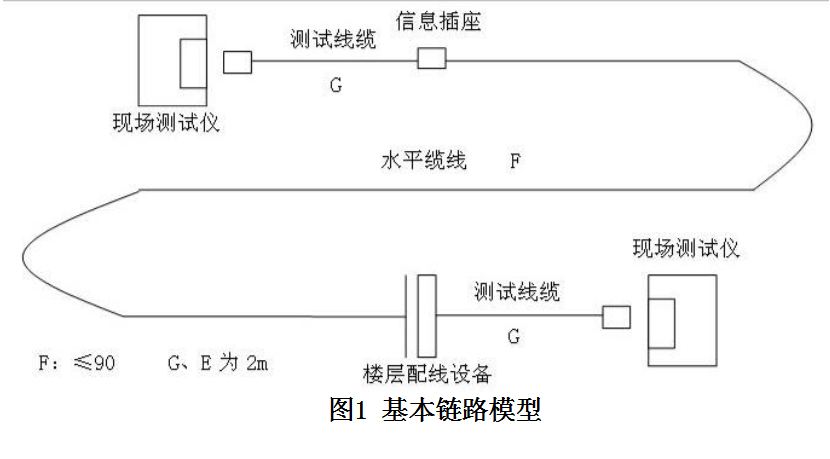

基本链路包括三部分：最长为90m的在建筑物中固定的水平布线电缆F、水平电缆两端的接插件G（一端为工作区信息插座，另一端为楼层配线架）和两条与现场测试仪相连的2m测试设备跳线。

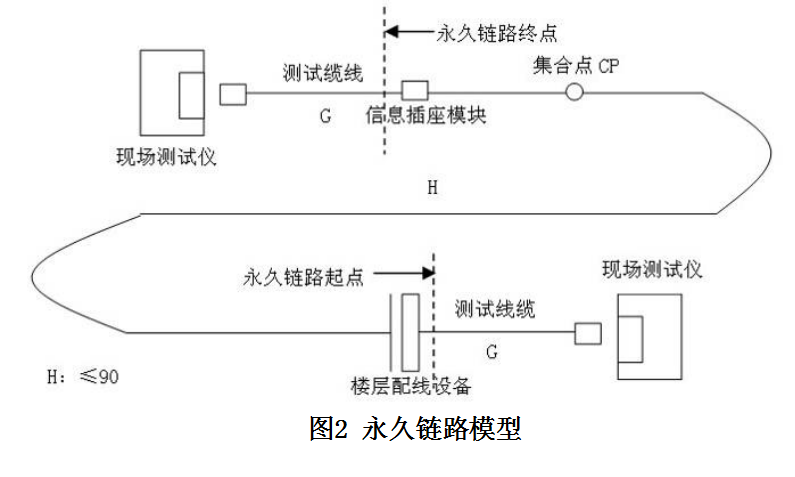

永久链路又称固定链路，在国际标准化组织ISO/IEC所制定的5e类、6类标准草案及TIA/EIA568B新的测试定义中，定义了永久链路模型，它将代替基本链路模型。永久链路方式供工程安装人员和用户用以测量安装的固定链路性能。
永久链路由最长为90m的水平电缆、水平电缆两端的接插件（一端为工作区信息插座，另一端为楼层配线架）和链路可选的转接连接器组成，与基本链路不同的是，永久链路不包括两端2m测试电缆，电缆总长度为90m；而基本链路包括两端的2m测试电缆，电缆总计长度为94m。

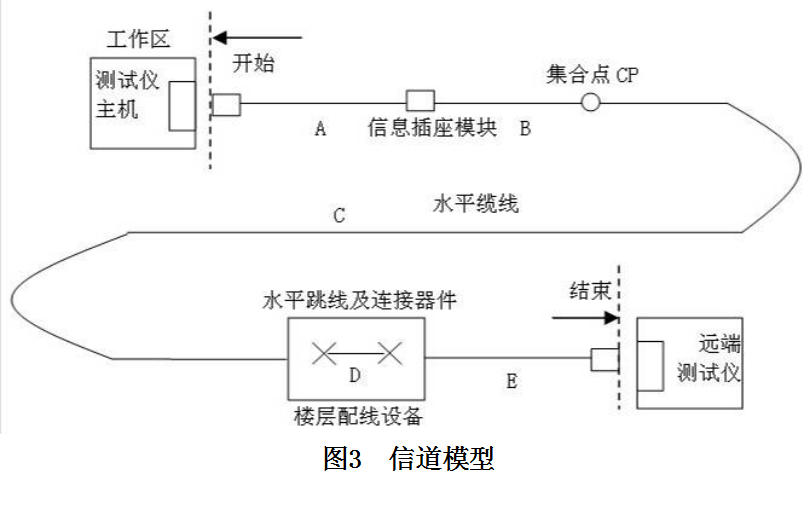

信道是指从网络设备跳线到工作区跳线的端到端的连接，包括最长90m的水平线缆、水平电缆两端的接插件（一端为工作区信息插座，另一端为配线架）、一个靠近工作区的可选的附属转接连接器，最长10米的在楼层配线架和用户终端的连接跳线，信道最长为100m。信道测试的是网络设备到计算机间端到端的整体性能，是用户所关心的，所以信道也被称为用户链路。
2、6类布线系统认证测试需要测试哪些参数？
参考答案: 接线图、长度、插入损耗（IL）、近端串音、衰减串音比（ACR）、等电平远端串音（ELFEXT）、近端串音功率和（PS NEXT）、衰减串音比功率和（PS ACR）、等电平远端串音功率和（PS ELEFXT）、回波损耗（RL）、时延和时延偏差等。
Fluke LinkWare软件：
