任务5.4 会端接110语音配线架

110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。

一、相关知识

1、110型通信跳线架的机械结构

110型通信跳线架主要用于终接配线电缆或干线电缆，并通过跳线连接配线子系统和干线子系统。110型通信跳线架是由高分子合成阻燃材料压模而成的塑料件，它的上面装有若干齿形条，每行最多可终接25对线，一般需配合五对连接块才能发挥其作用。

110型通信跳线架如图5-78所示，外形尺寸为，长482.6毫米（19英寸），宽51毫米，高44.45毫米。由底座和2个50对无腿跳线架组成。

底座：底座有3个较大的U型进出线孔，用于绑扎和固定电缆；两端设计有4个安装孔，左右孔距为465.1毫米，上下孔距为31.75毫米。用于将跳线架安装到机架上。

50对无腿跳线架：每个50对无腿跳线架有防火型基座，基座上有扇形槽，用于放置电缆、标签夹和标签纸。每个50对跳线架有100个打线槽，每10个划分为一个小组。

110型通信跳线架模块又称五对连接块，主要是由1个塑料注塑件和10个刀片组成。

塑料注塑件有10个打线槽，每个打线槽内安装有1个刀片，用于压接电缆。上端设计有线标，线标顺序依次是蓝、橙、绿、棕、灰。下端有10个圆形穿孔，五对连接块压入配线架槽内时，跳线架上的小圆形凸台卡入五对连接块的圆形穿孔，从而实现两者的牢固连接。

每个五对连接块有10个刀片，线芯压入打线槽时，刀片划破绝缘层，夹紧铜线芯导体，实现电气连接。

（1）五对连接块实物图    （2）五对连接块示意图

（1）五对连接块线序色标图      （2）五对连接块线序色标示意图

2、110型通信跳线架的端接技术和操作步骤

（1）端接工具

1）电缆剥皮器1把，用于剥除电缆外护套。

2）斜口钳1把，用于剪掉撕拉线和塑料包带。

3）打线钳1把，用于将网线压到位，同时打断多余的线头。

4）5对打线钳1把，用于压接五对连接块。

5）110型通信跳线架1个；五对连接块5个；25对大对数电缆1根。

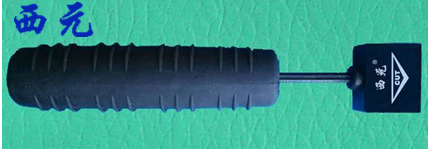

5对打线钳和五对连接块：

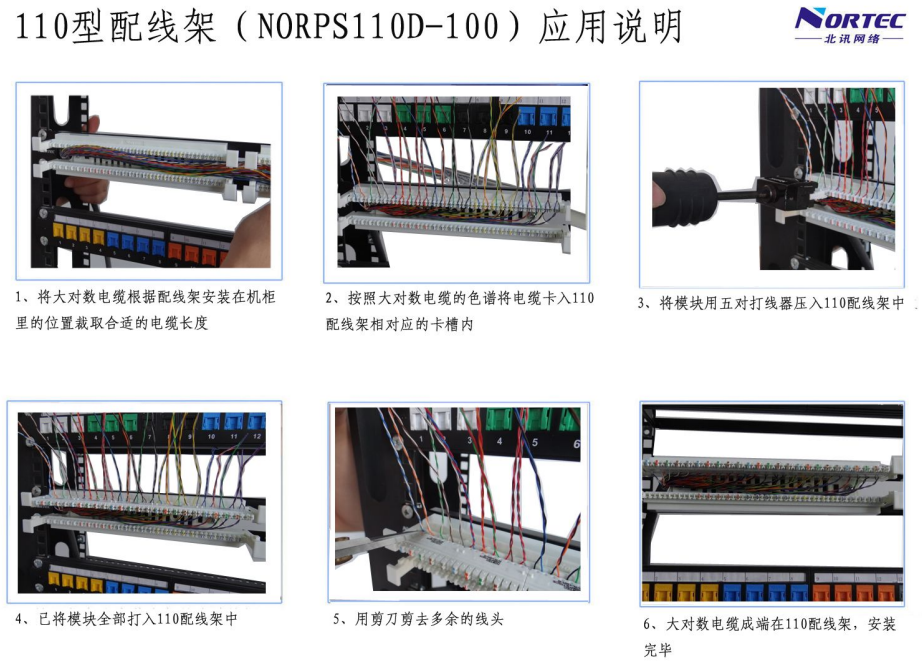

（2）端接方法与步骤

下面以25对大对数电缆为例，介绍110型通信跳线架的端接方法。

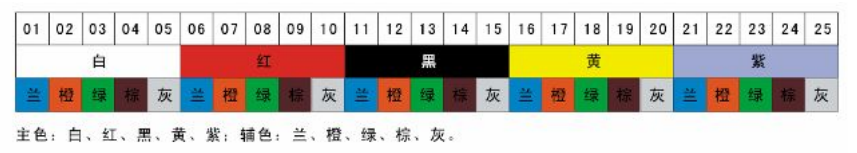

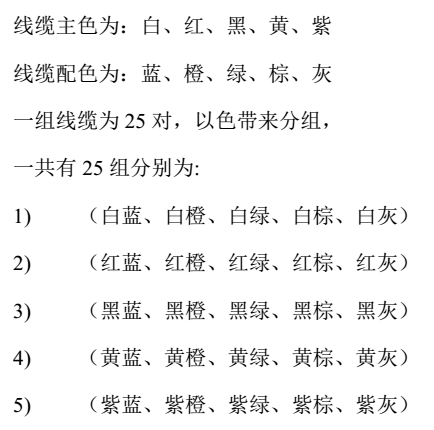

大对数电缆的色谱线序：
