任务5.3 会端接数据配线架
一、相关知识
（一）非屏蔽网络配线架及短接技术
1、非屏蔽网络配线架机械结构
常用的非屏蔽网络配线架一般为19英寸1U 24口，也有2U 48口。

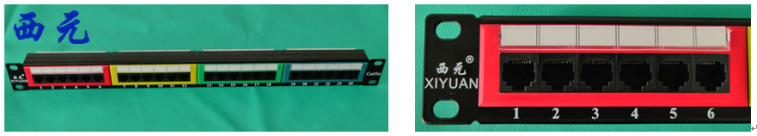

24口非屏蔽网络配线架 48口非屏蔽网络配线架
在数据中心大量使用高密度配线架

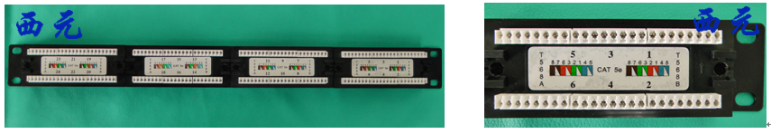

我们以工程大量使用的19英寸24口超五类非屏蔽网络配线架为例，其机械结构如下：
1）如图所示，外形尺寸为长482.6毫米（19英寸），宽33毫米，高44.45毫米。
2）每个配线架面板上安装有4组6个RJ45口模块单元，面板正面共计有24个RJ45端口，每个RJ45端口对应背面的1个网络模块，并且通过电路板和模块连接。每个端口下面印刷有1-24的端口编号，上面设置有编号标签。
3）面板两端各有2个Φ8安装孔，左右孔距为465.1毫米，上下孔距为31.75毫米。适合直接安装在19英寸标准机架。

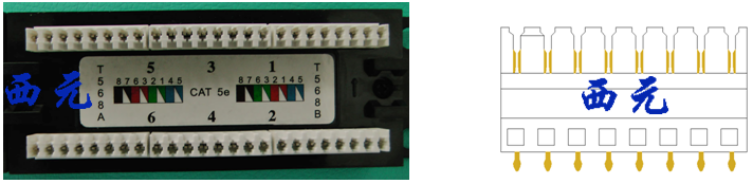

4）每个配线架背面安装有电路板和两排合计24个模块，每个模块有8个刀片，两排模块之间贴有标签，标签上印刷有T568A和T568B线序色谱、与前面板插口对应的模块编号、配线架类型，例如CAT 5e等标记。
每个配线架背面设计有24个网络模块，用于端接网线。每个网络模块有8个打线槽。每个打线槽内安装有1个刀片，刀片通过电路板与RJ45口的弹簧连接，线芯压入打线槽时，弹簧刀片划破绝缘层，夹紧铜线芯导体，实现电气连接。
2、非屏蔽网络配线架的端接技术和操作步骤
（1）端接工具
端接工具包括剥线钳1把，用于剥除网线外护套。斜口钳1把，用于剪掉撕拉线。打线钳1把，用于压线和打断多余的线头。
（2）端接方法与步骤
第一步，根据产品说明书规定和操作习惯，剥除网线外护套，例如40毫米。
第二步，剪掉撕拉线。

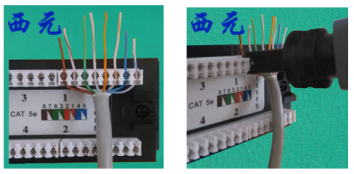

第三步，用手将4对线按照色谱压入8个打线槽内的刀片中。为了避免剥线太长，减少串扰和回波损耗等，建议首先压入34线对和56线对，然后再压入12和78线对。
第四步，用打线钳垂直插入打线槽，向下用力就能将线芯压到位，同时打断多余的线头。若线头未打断，可进行二次打线。
（3）安装方法
用螺丝、螺母、垫圈，将网络配线架安装在机架上，保证配线架与机架安装牢固。
3、网络配线架端接方法视频(04：48)
（二）屏蔽模块与端接技术
1、屏蔽配线架的机械结构
我们以六类屏蔽配线架为例，介绍机械结构如下：
（1）外形尺寸为长482.6毫米（19英寸），宽151毫米，高44.45毫米。
（2）配线架面板有24个插口，用于将安装六类屏蔽模块，每个插口上部有标签,下端印刷有数字编号，提供有效的系统管理。两端设计有4个安装孔，左右孔距为465.1毫米，上下孔距为31.75毫米，用于将配线架安装到机架上。
（3）配线架后端设计有“T”型理线排，每个理线排对应一个插口，用于绑扎和固定网线。
（4）配线架上设计有接地端子，接地端子上安装有接地线；接地线两端压接有线鼻子，一端与接地端子可靠连接，另一端与机架可靠连接。按照电工技术国家标准规定，接地线外护套必须为黄绿两色线。

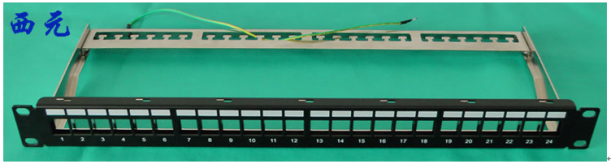

六类屏蔽配线架：
2、屏蔽模块的端接技术和操作步骤
（1）端接工具
端接工具包括剥线钳或者电缆剥皮器1把，用于剥除网线外护套。斜口钳1把，用于剪掉撕拉线、铝箔、塑料包带、十字骨架以及多余线芯。
（2）端接方法与步骤
第一步，根据产品说明书规定和操作习惯，剥除六类双屏蔽网线外护套。
第二步，将编织带与钢丝缠绕在一起，预留10mm，其余剪掉。然后剪掉铝箔、塑料包带和十字骨架。最后将网线穿入压盖，注意穿入压盖时屏蔽层与压盖平台方向一致。

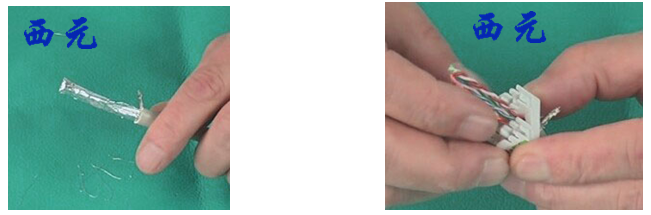

预留10mm 穿入压盖方向
第三步，按照T568B线序将8芯线压入模块对应的8个塑料线柱刀片中。注意一定要将网线拉直，并置于压盖小平台正上方。
第四步，将压盖扣入模块外壳中。注意模块平台方向与外壳圆弧方向一致然后用斜口钳剪掉余线，为防止线芯接触屏蔽层造成短路，线头长度必须小于1mm。

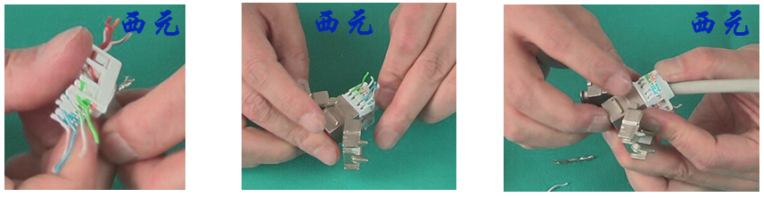

压接8芯线图 压盖扣入外壳方向 剪掉余线
第五步，先将活动压盖中向下箭头一端扣下来，然后再将向上箭头一端扣下来，再次用力将两边的活动压盖紧紧扣合，最后用线扎固定网线、屏蔽层以及金属外壳，保证金属外壳与屏蔽层牢固连接。
合住金属外壳图 线扎固定
3、屏蔽模块和配线架安装方法与步骤
第一步，将六类屏蔽免打网络模块安装到配线架。安装时先将六类屏蔽免打网络模块三角形结构卡在六类屏蔽模块化配线架插口内，然后用力按压模块的弹性手柄，将其压入配线架插口，松开手柄即可将模块固定在配线架内。
第二步，用螺丝、螺母、垫圈，将六类屏蔽配线架安装到机架上，保证配线架与机架安装牢固。
第三步，将接地线与机架相连。
4、六类屏蔽配线架和卡装式免打模块端接方法视频：A121-六类屏蔽配线架和卡装式免打模块端接方法(7分24秒)
