任务5.1敷设铜缆系统(安装水平双绞线布线系统)

一、任务分析

任务5.1敷设铜缆系统有两个过程：敷设铜缆和短接铜缆。

水平管槽安装好后，下一步工序就是敷设铜缆。同一楼层中，敷设的顺序是从工作区信息插座处开始布放线缆，一直布到电信间机柜中。本任务学习敷设铜缆。

二、相关知识

（一）工具准备

 1. 线缆敷设工具

        穿线器                                穿线钢丝

2.双绞线缆端接工具

（1）剥线钳

（2）压线工具

（3）110打线工具

3. 标识工具——线缆布线标签打印机

（二）线缆整理材料准备

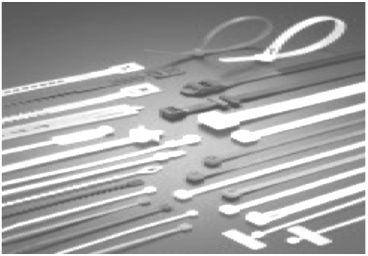

1．扎带

2．理线架（环）

（三）标识标签产品的准备

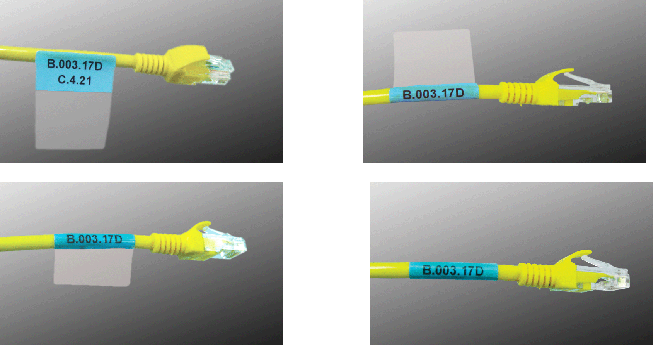

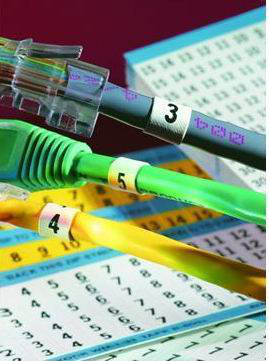

1．跳线的标识

对于跳线的标识要求使用带有透明保护膜（带白色打印区域和透明尾部）的耐磨损、抗拉伸的标签材料（如乙烯基）。使用这种包裹和伸展性的材料做标签，即使缆线弯曲、变形以及经常的磨损，也不会使标签脱落和字迹模糊不清；

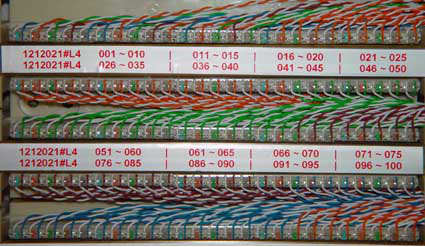

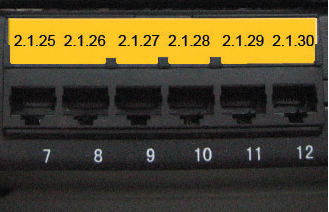

2.配线架的标识

配线架和面板的标识除应清晰、简洁易懂外，还要美观；

配线架标签一般为插入标签，它是硬纸片，通常由安装人员在需要时取下来使用。

套管标识

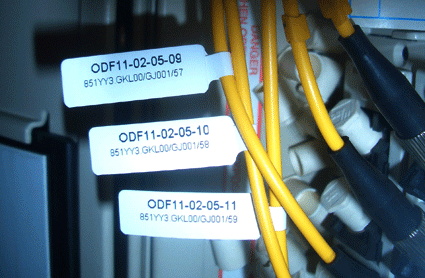

旗型标签

信息插座面板标签

（四）敷设双绞线缆的基本要求

（1）槽道检查。

（2）文明施工。

（3）放线记录。

（4）线缆应有余量以适应终接、检测和变更。对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求的应按设计要求预留长度。

（5）桥架及线槽内线缆绑扎要求。

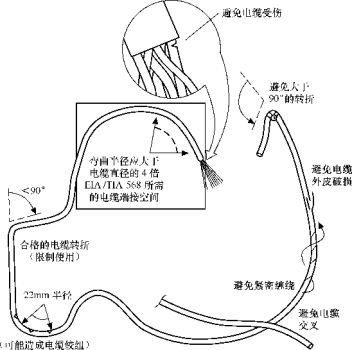

（6）电缆转弯时弯曲半径应符合规定。

（7）电缆与其它管线距离。

(8)预埋线槽和暗管敷设线缆应符合下列规定

(9)拉绳速度和拉力。

(10) 双绞线牵引。



          放线记录表

线箱号码：		起始长度：		线缆总长度：
序号	信息点名称	起始长度：	结束长度：	使用长度	线箱剩余长度

双绞线施工注意事项：

（五）水平子系统线缆敷设方式

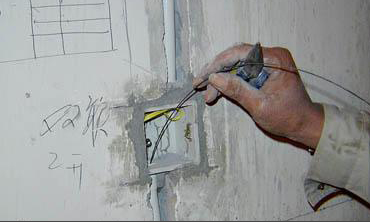

(1)暗道布线

暗道布线是在浇筑混凝土时已把管道预埋好地板管道或墙体管道，管道内有牵引电缆线的钢丝或铁丝，如果没有，就用小型穿线器牵引。安装人员只需索取管道图纸来了解布线管道系统，确定布线路由。管道一般从配线间或走廊水平主干槽道埋到信息插座安装孔，安装人员只要将4对线电缆线固定在信息插座的拉线端，从管道的另一端将线缆牵引拉出。

线缆牵引：用一条拉线将线缆牵引穿入墙壁管道、吊顶和地板管道称为线缆牵引。在施工中，应使拉线和线缆的连接点尽量平滑，所以要采用电工胶带在连接点外面紧紧的缠绕，以保证平滑和牢靠。

(2)天花板内布线

 水平布线最常用的方法是在天花板内布线。具体施工步骤如下：

① 确定布线路由；

②沿着所设计的路由，打开天花板，用双手推开每块镶板，多条4对线很重，为了减轻压在吊顶上的压力，可使用J形钩、吊索及其他支撑物来支撑；

③以同一工作区信息点为一组，每组布放6根双绞线缆为宜；

④ 加标签。在箱上或放线记录表上写标识编号，在线缆的末端注上标识编号；

⑤ 在离电信间最远的一端开始，拉到电信间。

⑥ 将线缆整理进机柜。

（3）墙壁线槽布线

墙面线槽布线是一种明铺方式，均为短距离段落。如已建成的建筑物中没有暗敷管槽时，只能采用明敷线槽或将线缆直接敷设，在施工中应尽量把线缆固定在隐蔽的装饰线下或不易被碰触的地方，以保证线缆安全。在墙壁上布线槽一般遵循下列步骤：

① 确定布线路由；

② 沿着路由方向放线（讲究直线美观）；

③ 线槽每隔1m要安装固定螺钉；

④布线时线槽容量为70％；

⑤盖塑料槽盖。盖槽盖应错位盖。

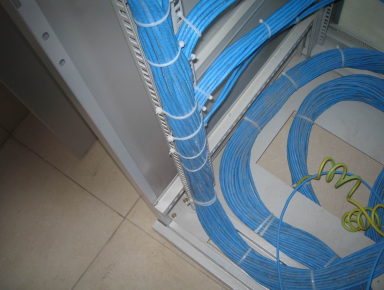

（六）机柜进线及理线

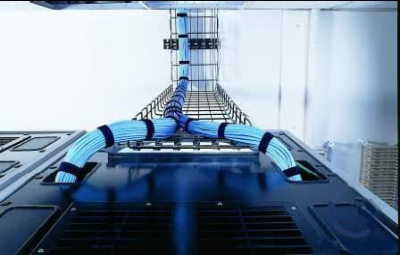

（1）机柜顶部进线：

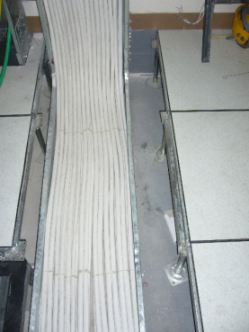

（2）活动地板机柜底部进线

（3）水泥地板机柜底部进线
