任务1.3：综合布线系统设计

一、任务目标

1.掌握使用Visio制图的基础知识

2.练习绘制综合布线系统基本构成图

二、课程视频

三、实训要求

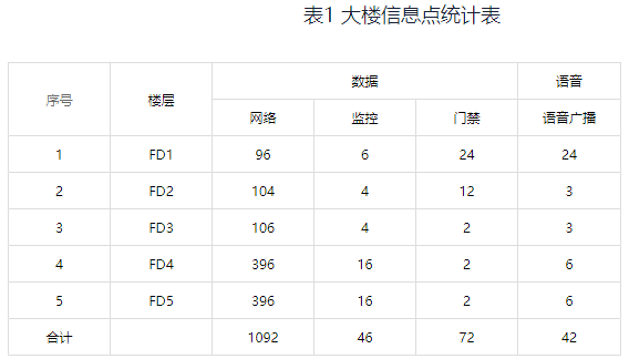

（一）调研实验实训楼D区，使用Excel制作信息点数统计表

提示：

1.查看共多少楼层

2.每个楼层多少房间

3.每个房间一个网络信息点、2个监控、1个门禁

4.每个楼层1个广播

（二）根据信息点数统计表以及楼层管理间配置，使用Visio绘制综合布线系统图

参考本节后面的实施步骤进行绘制

1）图形符号必须正确  2）连接关系清楚   3）缆线型号标记正确

4）说明完整               5）图面布局合理   6）标题栏完整

四、实施步骤参考

步骤一：创建Visio绘图文件

首先打开程序，创建一个空白绘图文件，同时给该文件命名为：“学生姓名-综合布线系统图”。

步骤二：页面设置

1.页面尺寸

A4幅面高297mm，宽210mm，横幅格式。

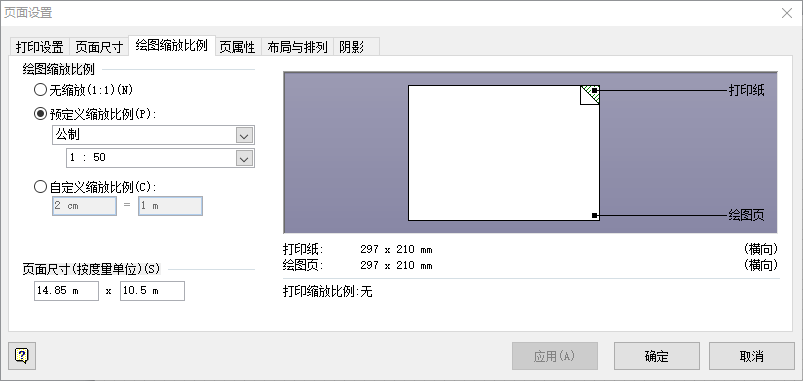

2.绘图缩放比例为1:50

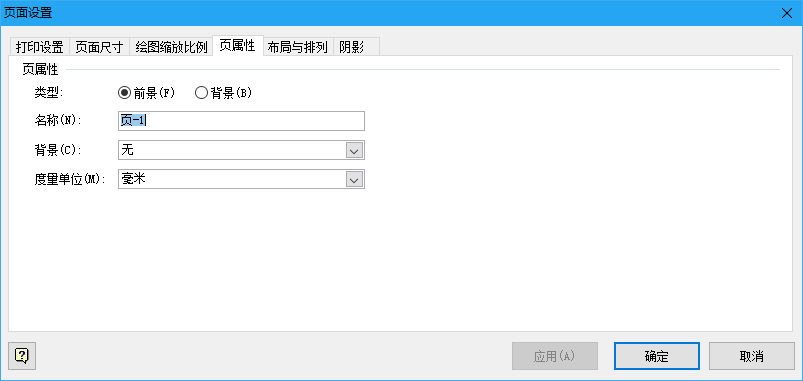

3.度量单位

步骤三：绘制配线设备图形

在页面合适位置绘制建筑群配线设备图形（CD）、建筑物配线设备图形（BD）、楼层管理间配线设备图形（BD）和工作区网路插座图形（T0）。

在系统图设计时，必须使用规范的图形符号，保证技术人员和现场施工人员能够快速读懂图纸，并且在系统图中给予说明，不要使用奇怪的图形符号。

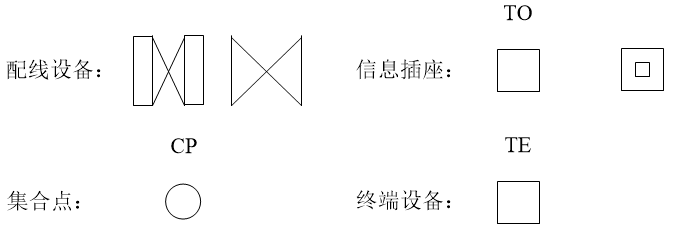

GB50311《综合布线系统工程设计规范》中使用的图形符号如下：

1.   ：网络设备和配线设备

其中，

左右两边的竖线代表网络配线架，例如光纤配线架，铜缆配线架。

代表网络交互设备，例如网络交换机。

2. ：网络插座

例如单口网络插座，双口网络插座等

3.：缆线

例如室外光缆，室内光缆，双绞线电缆等。

步骤四：设计网络连接关系

用直线或折线把CD-BD,BD-FD.FD-TO符号连接起来，这样就清楚的给出了CD—BD, BD—FD,FD—TO之间的连接关系，这些连接关系实际上决定网络拓扑图。

步骤五：添加设备图形符号和说明

为了方便快速阅读图纸，一般在图纸中需要添加图形符号和缩略词的说明，通常使用英文缩词，再把图中的线条用中文标明。

步骤六：设计说明

为了更加清楚的说明设计思想，一般要在图纸的空白位置增加设计说明，重点说明特殊图形符号和设计要求。

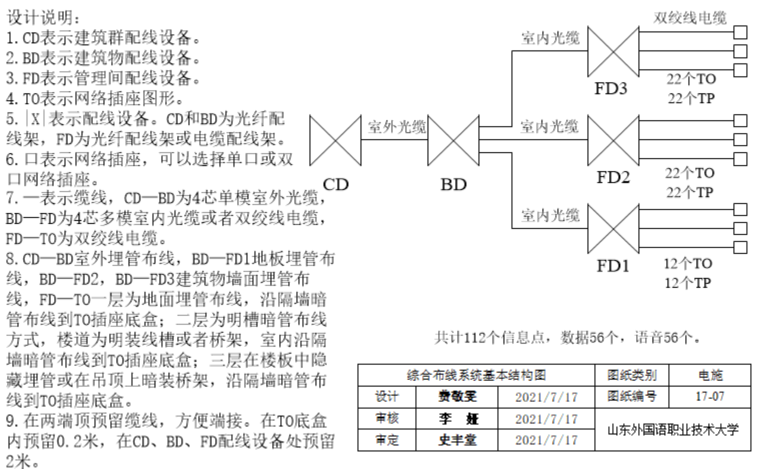

设计说明：

1.CD表示建筑群配线设备。

2.BD表示建筑物配线设备。

3.FD表示管理间配线设备。

4.TO表示网络插座图形。

5.|X|表示配线设备。CD和BD为光纤配线架，FD为光纤配线架或电缆配线架。

6.口表示网络插座，可以选择单口或双口网络插座。

7.—表示缆线，CD—BD为4芯单模室外光缆，BD—FD为4芯多模室内光缆或者双绞线电缆，FD—TO为双绞线电缆。

8.CD—BD室外埋管布线，BD—FD1地板埋管布线，BD—FD2，BD—FD3建筑物墙面埋管布线，FD—TO一层为地面埋管布线，沿隔墙暗管布线到TO插座底盒；二层为明槽暗管布线方式，楼道为明装线槽或者桥架，室内沿隔墙暗管布线到TO插座底盒；三层在楼板中隐藏埋管或在吊顶上暗装桥架，沿隔墙暗管布线到TO插座底盒。

9.在两端顶预留缆线，方便端接。在TO底盒内预留0.2米，在CD、BD、FD配线设备处预留2米。

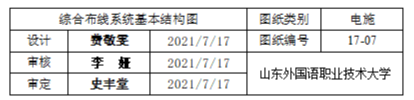

步骤七：设计标题栏

标题栏是工程图纸都不可缺少的内容，一般在图纸的右下角。上图标题栏为一个典型应用实例，它包括以下内容：

a.项目名称。b.图纸类别。c.图纸编号。d.设计单位。e.设计人签字。f.审核人签字。g.审定人签字。

五、作业要求

1.观看2.5.3任务3：综合布线系统设计中的视频。并完成作业△任务1.3：综合布线系统设计

2.通过对视频的学习，以小组为单位对实验实训楼D区进行调研。

并完成信息点数统计表和综合布线系统图的制作。

3.完成后，经过小组讨论，根据实训报告要求，完成实训报告。

提交要求：实训报告的名字改为XX组XXX姓名，并提交word版和PDF版本（PDF版本方式出现手机查看格式混乱的情况）
