一、综合布线系统的组成
按照GB 50311-2016《综合布线系统工程设计规范》国家标准规定，在工程设计阶段，把综合布线系统工程，按照以下七个部分进行设计：工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理。如图所示。

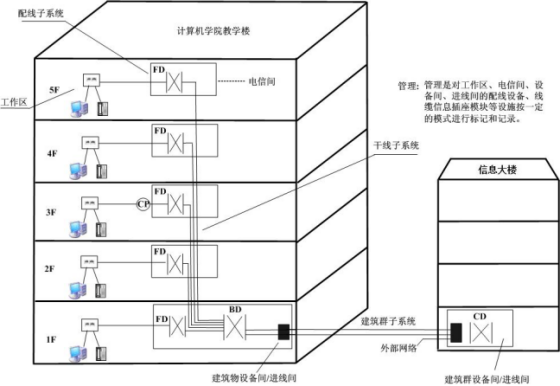

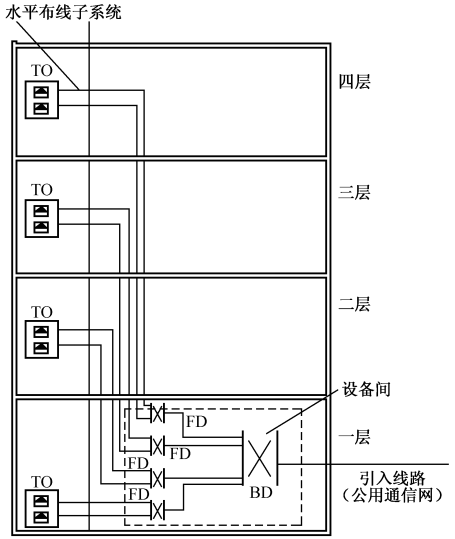

图1 综合布线系统组成
二、工程设计规定
综合布线系统工程设计规范 GB50311-2017中对综合布线系统组成的描述是：
（1）工作区：一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
（2）配线子系统：配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
（3）干线子系统：干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。
（4）建筑群子系统：建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。
（5）设备间：设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计，设备间主要安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。
（6）进线间：进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
（7）管理：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。

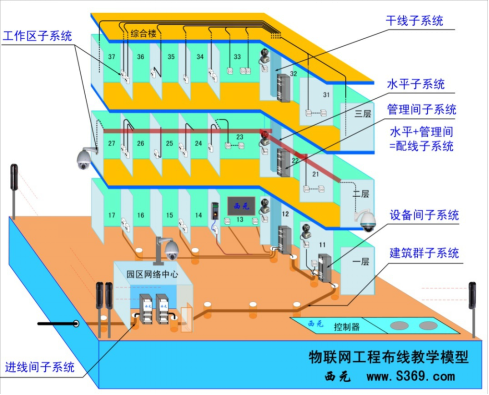

三、子系统

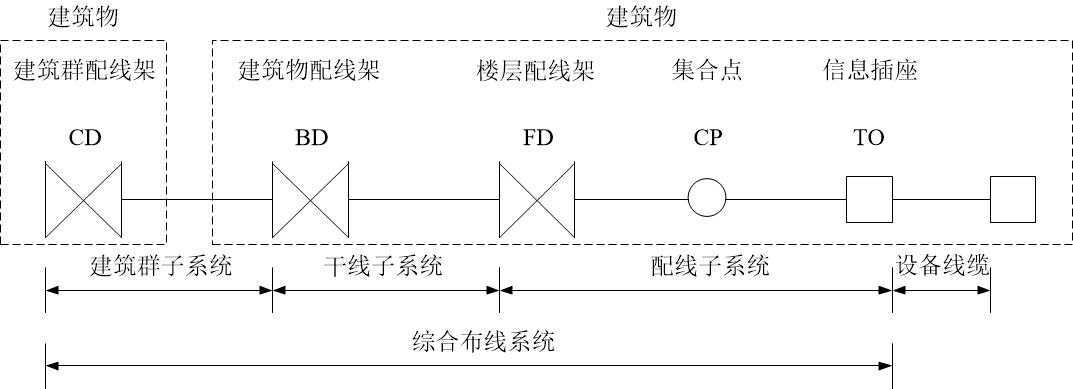

（一）综合布线系统基本构成

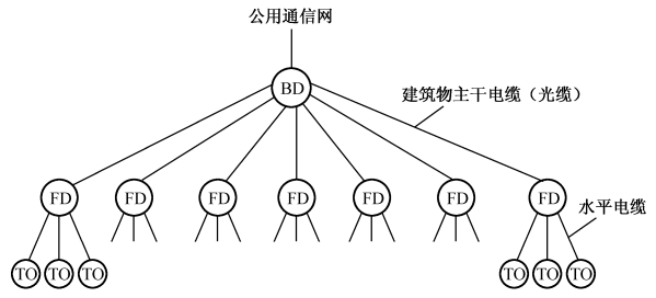

设计综合布线系统应采用开放式星型拓扑结构，该结构下的每个子系统都是相对独立的。
只要改变节点连接就可使网络在星型、总线、环形等各种类型的网络拓扑间进行转换。
1.建筑群子系统
2.干线子系统（垂直子系统）
3.配线子系统（水平子系统）
配线子系统中可以设置集合点(CP)，也可不设置集合点。
注意：建筑物配线设备BD与信息插座TO之间电缆的最大长度不超过90m。

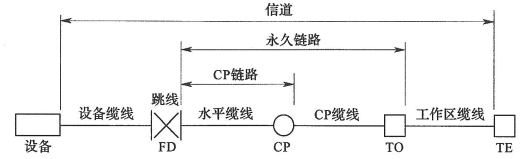

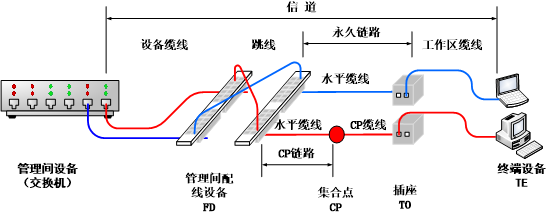

综合布线系统信道应由最长90m水平缆线、最长10m跳线和设备缆线及最多4个连接器件组成，永久链路则由90m水平缆线及3个连接器件组成
（二）综合布线子系统构成
当由多个建筑物构成的配线系统时，为了使布线系统安全与正常工作，需要对布线路由有冗余的设计。
1.

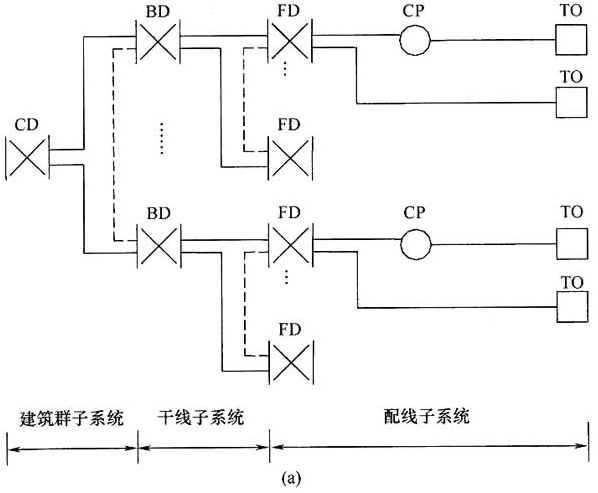

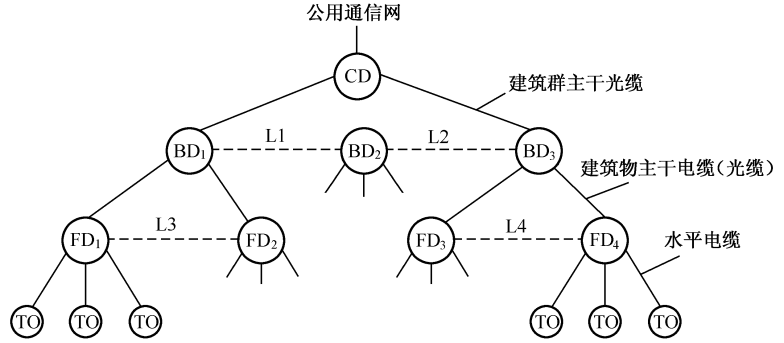

各子系统中，建筑物内楼层配线设备(FD)之间、不同建筑物的建筑物配线设备(BD)之间可建立直达路由（见图a）。
注1：图中的虚线表示BD与BD之间，FD与FD之间可以设置主干缆线。
2.

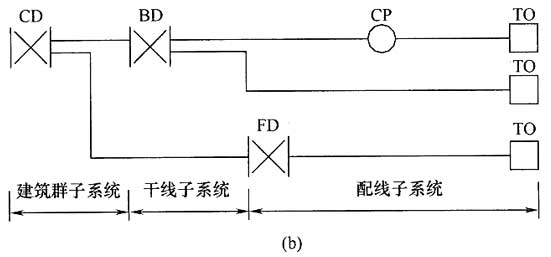

工作区信息插座(TO)可不经过楼层配线设备(FD)直接连接至建筑物配线设备(BD)，楼层配线设备(FD)也可不经过建筑物配线设备(BD)直接与建筑群配线设备(CD)互连（见图b）。
注2：建筑物FD可以经过主干缆线直接连至CD，TO也可以经过水平缆线直接连至BD。
3.引入部分构成

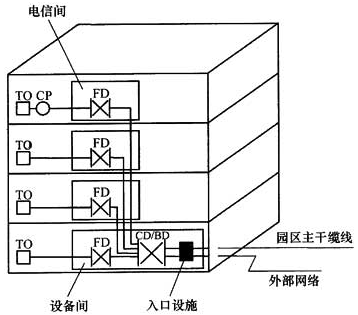

综合布线系统入口设施连接外部网络和其他建筑物的引入缆线，应通过缆线和BD或CD进行互连(见下图)。
对设置了设备间的建筑物，设备间所在楼层配线设备(FD)可以和设备间中的建筑物配线设备或建筑群配线设备(BD／CD)及入口设施安装在同一场地。
拓展：
进线间
进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。设置情况比较复杂。
进线间主要作为多家电信业务经营者和建筑物布线系统安装入口设施共同使用，并满足室外电、光缆引入楼内成端与分支及光缆的盘长空间的需要。由于光缆至大楼(FTTB)、至用户(FTTH)、至桌面(FTTO)的应用会使得光纤的容量日益增多，进线间就显得尤为重要。同时，进线间的环境条件应符合入口设施的安装工艺要求。在建筑物不具备设置单独进线间或引入建筑内的电、光缆数量容量较小时，也可以在缆线引入建筑物内的部位采用挖地沟或使用较小的空间完成缆线的成端与盘长，入口设施(配线设备)则可安装在设备间，但多家电信业务经营者的入口设施(配线设备)宜设置单独的场地，以便功能分区。
建筑物内如果包括数据中心，需要分别设置独立使用的进线间。
设备间
设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计，设备间主要安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。
电信间
放置电信设备、电缆和光缆终端配线设备并进行缆线交接的专用空间。

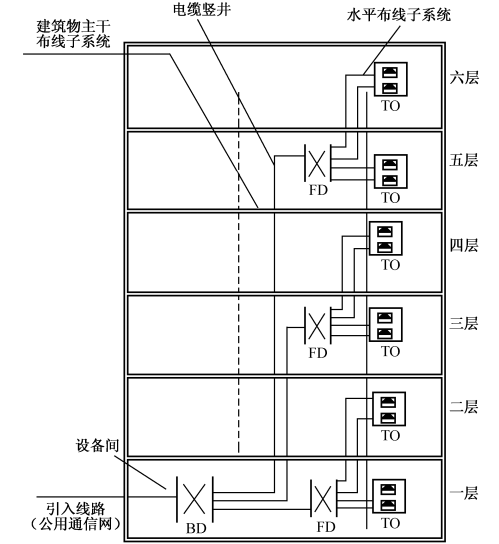

建筑FD/BD结构

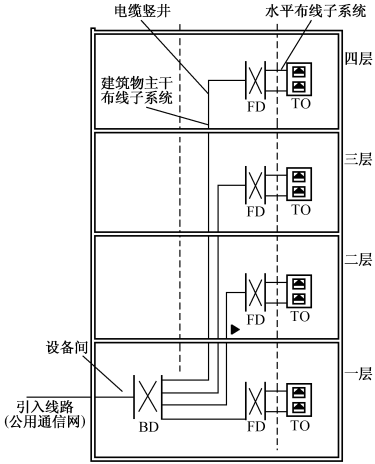

FD-BD共用楼层配线间结构
4.信道构成
综合布线系统典型应用中，配线子系统信道应由4对对绞电缆和电缆连接器件构成，干线子系统信道和建筑群子系统信道应由光缆和光连接器件组成。

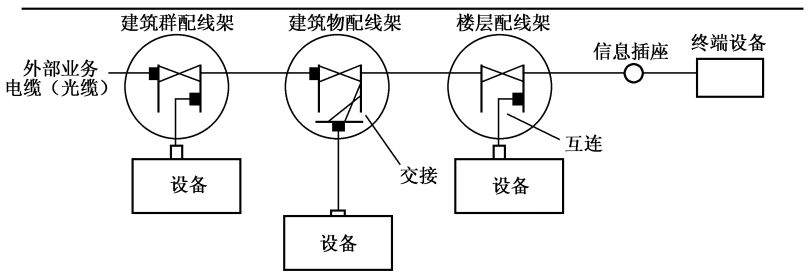

其中建筑物配线设备(FD)和建筑群配线设备(CD)处的配线模块和网络设备之间可采用互连或交叉的连接方式，建筑物配线设备(BD)处的光纤配线模块可仪对光纤进行互连。
