6、《综合布线系统工程设计规范2016》详细解读
一、相关知识
（一）了解综合布线系统分级
ISO／IEC 11801将综合布线系统铜缆系统分为A、B、C、D、E、F级。
国标GB50311-2016也将综合布线铜缆系统分为A、B、C、D、E、F等6个等级。

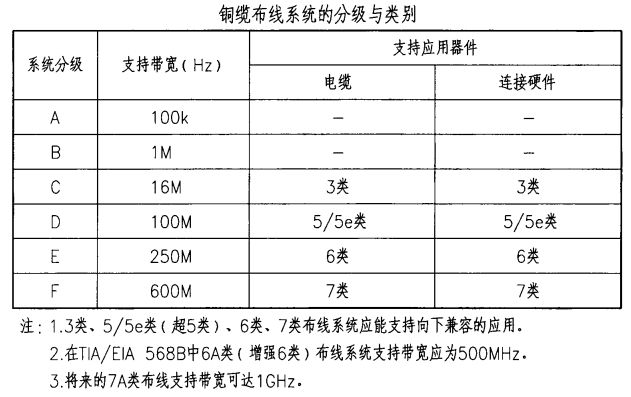

综合布线系统分级与分类对应表（双绞线电缆）：
① 3类，16MHz，主要用于支持语音业务。通常采用大对数双绞线电缆。
② 5类，100MHz，主要用于高速宽带信息网络。5e类仍属5类布线范畴。
③ 6类，250MHz，主要用于高速宽带信息网络。
④ 6e类，500MHz，主要用于高速宽带信息网络。
⑤ 7类，600MHz，主要用于高速宽带信息网络。

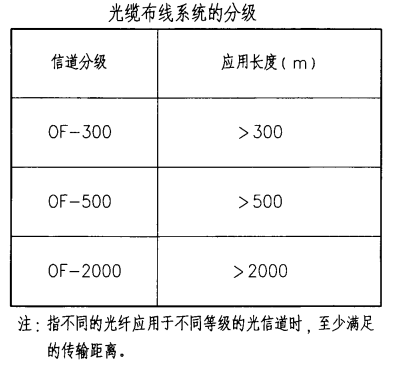

光缆系统的光纤信道分级：
光缆系统根据国家标准GB50311-2016的规定，把光纤信道分为3个等级：
超5类双绞线主要用于100Mbps的网络，能支持到1000Mbps，不支持万兆位以太网技术。但超5类在应用于吉比特以太网时，使用全部4对线，4对线都在全双工的模式运行，每对线支持250Mbps的数据速率（1000Base-T的传输模型）。
6类双绞线支持1000Base-T技术和支持万兆位以太网技术。在应用于吉比特以太网时，也使用全部4对线，但是是两对线接收，两对线发送（类似于100Base-TX）。
（二）了解制订综合布线标准的国际组织与机构

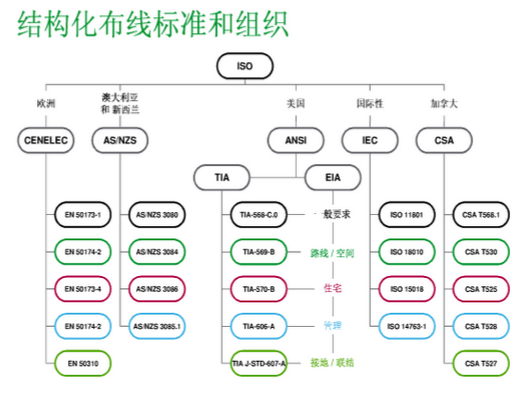

1.制订综合布线标准的主要国际组织（三个）
国际标准化委员会/国际电工委员会（ISO/IEC）
北美的工业技术标准化委员会（TIA/EIA）
欧洲电工标准化委员会CENELEC
2.与综合布线标准有关的国际组织与机构
ANSI 美国国家标准协会 American National Standards Institute
BICSI 国际建筑业咨询服务 Building Industry Consulting Service International
CCITT 国际电报和电话协商委员会 Consultative Committee on International Telegraphy and Telephony
EIA 电子行业协会 Electronic Industries Association
ICEA 绝缘电缆工程师协会 Insulated Cable Engineers Association
IEC 国际电工委员会 International Electrotechnical Commission
IEEE 美国电气与电子工程师协会 Institute of Electrical and Electronics Engineers
ISO 国际标准化组织 International Standards Organization
ITU-TSS 国际电信联盟——电信标准化分部 International Telecommunications Union——Telecommunications Standardization Section
NEMA 美国国家电气制造商协会 National Electrical Manufacturers Association
NFPA 美国国家防火协会 National Fire Protection Association
TIA 美国电信行业协会 Telecommunications Industry Association
UL 安全实验室 Underwriters Laboratories
ETL 电子测试实验室 Electronic Testing Laboratories
FCC 美国联邦电信委员会 Federal Communications Commission(U.S.)
NEC 美国国家电气规范 National Electrical Code(issued by the NFPA in the U.S.)
CSA 加拿大标准协会 Canadian Standards Association
ISC 加拿大工业技术协会 Industry and Science Canada
SCC 加拿大标准委员会 Standards Council of Canada
CENELEC 欧洲电工标准化委员会
（三）了解综合布线系统国际标准
当前国际上主要的综合布线技术标准有北美标准TIA/EIA 568—B、国际标准ISO/IEC 11801: 2002和欧洲标准CELENEC EN 50173:2002。
1．北美标准
（1）TIA/EIA 568系列
①TIA/EIA 568
②ANSI/TIA/EIA 568 A（1995）：定义5e类、引入了3dB原则。
③TIA/EIA 568 B （2002）：定义6类、引入永久链路。
④TIA/EIA 568 C （2009）：正式定义6A类，引入外部串扰。
（2）TIA/EIA 569 A商业建筑电信通道和空间标准
569的目的是使支持电信介质和设备的建筑物内部和建筑物之间设计和施工标准化，尽可能地减少对厂商设备和介质的依赖性 。
（3）TIA/EIA 570 A住宅电信布线标准
家居电信布线标准。
（4）TIA/EIA 606商业建筑电信基础设施管理标准
用于对布线和硬件进行标识，目的是提供一套独立于系统应用之外的统一管理方案 。
（5）TIA/EIA 607商业建筑物接地和接线规范
这个标准的目的是规范建筑物内电信接地系统的规划、设计和安装。
2．国际标准
综合布线国际标准主要是ISO/IEC 11801系列标准
（1）ISO/IEC 11801:1995
定义到100MHz，定义了使用面积达100万平方米和5万个用户的建筑和建筑群的通信布线 ，建立了“级（Classes）”，即Class A，Class B，Class C，Class D等级的概念。
（2）ISO/IEC 11801:2000
定义了永久链路 ，对永久链路和通道的等效远端串扰ELFEXT、综合近端串扰和传输延迟进行了规定。
（3）ISO/IEC 11801:2002
定义了Cat6/Class E和Cat7/Class F类链路。
3．欧洲标准
欧洲标准CELENEC EN50173（信息系统通用布线标准）与国际标准ISO/IEC 11801是一致的。但是EN50173比ISO/IEC 11801更为严格，它更强调电磁兼容性，提出通过线缆屏蔽层，使线缆内部的双绞线对在高带宽传输的条件下，具备更强的抗干扰能力和放辐射能力。该标准先后有3个版本，
EN50173：1995
EN50173A1：2000
EN50173：2002。
（四）熟悉综合布线系统中国标准
综合布线系统标准在中国的发展：
中国工程建设标准化协会在1995年颁布了《建筑与建筑群综合布线系统工程设计规范》（CECS 72：95）。
1997年颁布了新版《建筑与建筑群综合布线系统工程设计规范》（CECS 72：97）和《建筑与建筑群综合布线系统工程施工及验收规范》（CECS 89：97）。
通信行业标准YD/T 926《大楼通信综合布线系统》于1998年1月1日起正式实施。
YD/T 926—2001第二版，于2001年11月1日起正式实施。
综合布线国家标准《建筑与建筑群综合布线系统工程设计规范》（GB/T 50311—2000）、《建筑与建筑群综合布线系统工程验收规范》（GB/T 50312—2000）于2000年2月28日发布，2000年8月1日开始执行。
最新综合布线国家标准《综合布线系统工程设计规范》（GB 50311—2007）、《综合布线工程验收规范》（GB 50312—2007）于2007年4月6日发布，2007年10月1日开始执行。
（五）综合布线其他相关标准
在网络综合布线工程设计中，我们不但要遵守综合布线相关标准，同时还要结合电气防护及接地、防火等标准进行规划、设计。这里简单介绍一些接地和防火等标准：
1. 电气防护、机房及防雷接地标准
在综合布线时，我们需要考虑线缆的电气防护和接地，在《综合布线系统工程设计规范》GB 50311-2007中第7条规定：
（1）综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器、射频应用设备等电器设备之间应保持必要的间距；
（2）综合布线系统缆线与配电箱的最小净距宜为1m，与变电室、电梯机房、空调机房之间的最小净距宜为2m；
（3）墙上敷设的综合布线缆线及管线与其他管线的间距应符合表2-1的规定。当墙壁电缆敷设高度超过6m时，与避雷引下线的交叉间距应按下式计算：
S≥0.05L
（4）综合布线系统应根据环境条件选用相应的缆线和配线设备，或采取防护措施
（5）在电信间、设备间及进线间应设置楼层或局部等电位接地端子板。
（6）综合布线系统应采用共用接地的接地系统，如单独设置接地体时，接地电阻不应大于4Ω。如布线系统的接地系统中存在两个不同的接地体时，其接地电位差不应大于1Vr.m.s。

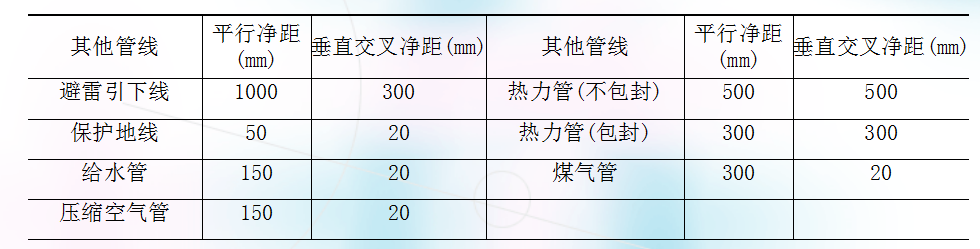

表2-1 综合布线缆线及管线与其他管线的间距
（7）楼层安装的各个配线柜(架、箱)应采用适当截面的绝缘铜导线单独布线至就近的等电位接地装置，也可采用竖井内等电位接地铜排引到建筑物共用接地装置，铜导线的截面应符合设计要求。
（8）缆线在雷电防护区交界处，屏蔽电缆屏蔽层的两端应做等电位连接并接地。
（9）综合布线的电缆采用金属线槽或钢管敷设时，线槽或钢管应保持连续的电气连接，并应有不少于两点的良好接地。
（10）当缆线从建筑物外面进入建筑物时，电缆和光缆的金属护套或金属件应在入El处就近与等电位接地端子板连接。
2. 防火标准
线缆是布线系统防火的重点部件，《综合布线系统工程设计规范》GB 50311-2007中第8条规定：
（1）根据建筑物的防火等级和对材料的耐火要求，综合布线系统的缆线选用和布放方式及安装的场地应采取相应的措施。
（2）综合布线工程设计选用的电缆、光缆应从建筑物的高度、面积、功能、重要性等方面加以综合考虑，选用相应等级的防火缆线。
对于防火缆线的应用分级，北美、欧洲及国际的相应标准中主要以缆线受火的燃烧程度及着火以后，火焰在缆线上蔓延的距离、燃烧的时间、热量与烟雾的释放、释放气体的毒性等指标，并通过实验室模拟缆线燃烧的现场状况实测取得。
在国内，综合布线的应用可以分为建筑物、建筑群和智能小区。许多布线项目就与智能大厦集成项目、网络集成项目和智能小区集成项目密切相关，因此集成人员还需要了解智能建筑及智能小区方面的最新标准与规范。目前信息产业部、建设部都在加快这方面标准的起草和制定工作，已出台或正在制定中的标准与规范如下：
《智能建筑设计标准》GB/T 50314-2000推荐性国家标准，2000年10月1日起施行
《智能建筑弱电工程设计施工图集》97X700，1998年4月16日施行，统一编号为GJBT-471
《城市住宅建筑综合布线系统工程设计规范》CECS 119：2000
《城市居住区规划设计规范》GB 50180-93
《住宅设计规范》GB 50096-1999
《用户接入网工程设计暂行规定》YD/T 5032-96
《中国民用建筑电气设计规范》JGJ/T 16-92
《绿色生态住宅小区建设要点与技术导则》(试行)
《居住小区智能化系统建设要点与技术导则》
《居住区智能化系统配置与技术要求》CJ/T 174－2003
北京市住宅区与住宅楼房电信设施设计技术规定》DB J01-601-99
上海市标准《智能建筑设计标准》DB J08-47-95
《上海市智能住宅小区功能配置试点大纲》
《上海市住宅小区智能化系统工程验收标准》
《深圳市建筑智能化系统等级评定方法》
《江苏省建筑智能化系统工程设计标准》DB 32/181-1998
《天津市住宅建设智能化技术规程》DB29-23-2000
四川省《建筑智能化系统工程设计标准》DB 51/T5019-2000
福建省《建筑智能化系统工程设计标准》DB J13-32-2000
