一、综合布线实训室

（一）综合布线工程综合实训单元

通过模拟建筑墙体，构建智能化模型，开展综合布线系统工程规划和设计实训。

（二）综合布线基本技能训练单元

配线实训装置(NEB0515)、故障诊断装置(NEB0517) 、综合布线智能配线实训装置(NEB0531) 、数据中心布线实训装置(NEB0535) ，实现综合布线基本技能实训。

（三）综合布线展示单元

包括产品实物展示柜和样品箱、综合布线原理及结构图、安装施工示意图、综合布线实例模型、实训教材资料和视频光盘等。

（四）综合布线工具

包括综合布线工具箱、电动起子、 光纤熔接机、测试仪、人字梯、存储柜、管槽存放架、工作台。

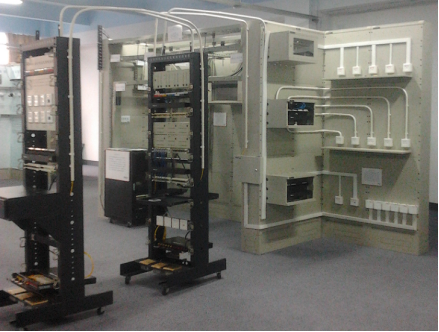

二、实训墙

北讯实训墙主要由底座、桥架、实训柜、实训柜面板、实训柜层板、实训墙柜组成。

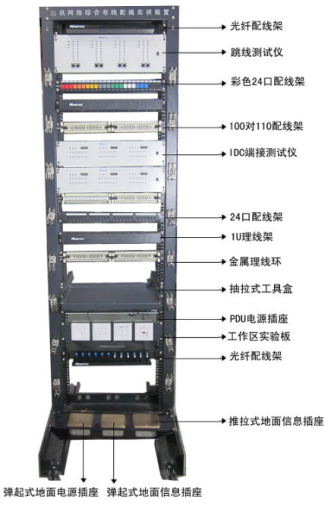

三、综合布线配线实训装置

工作区：地插、面板、底座；

配线子系统：24超五类配线架、24口六类配线架、1U理线架；

垂直子系统：光纤配线架、100对110配线架；

测试仪：跳线测试仪、IDC端接测试仪（IDC：绝缘刺破式连接）；

电源：PDU(Power Distribution Unit，电源分配单元，也就是我们常说的机柜用电源分配插座）、电源地插。

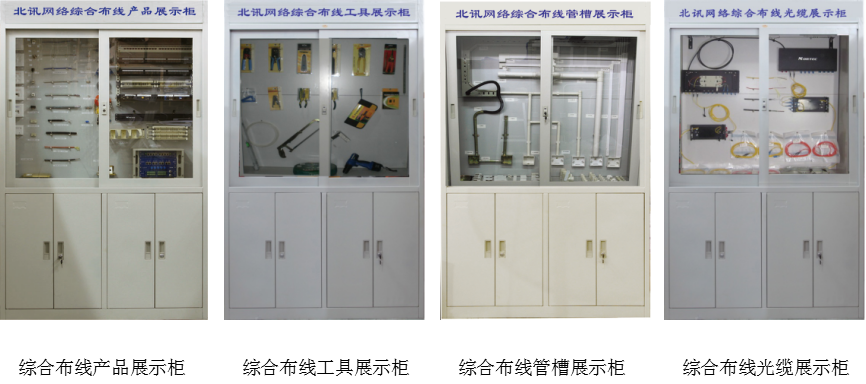

四、综合布线展示单元

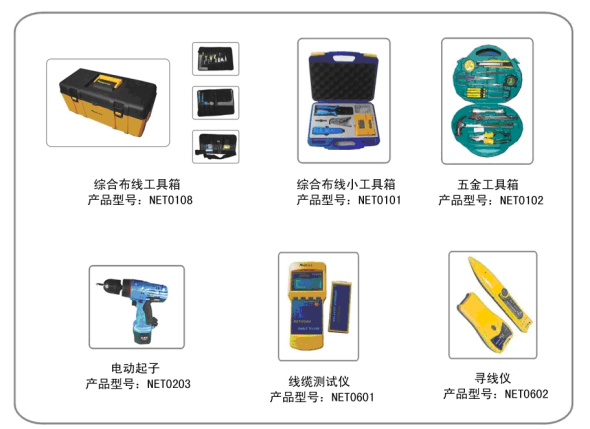

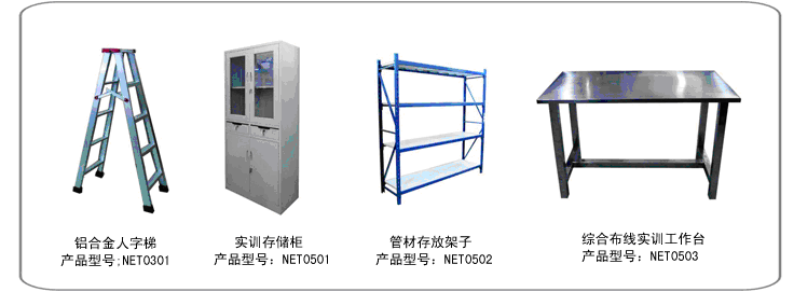

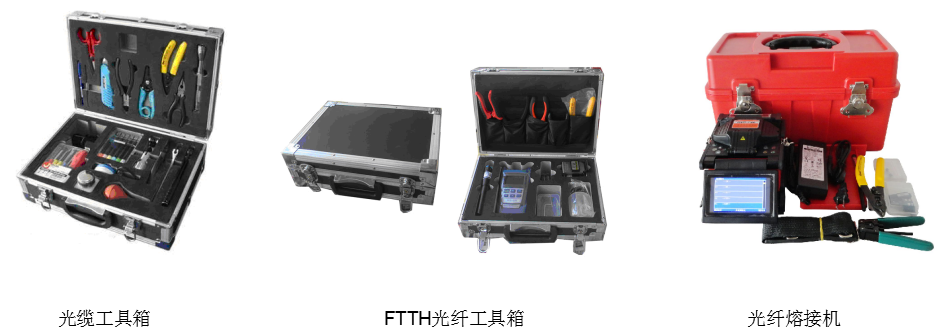

五、综合布线工具

六、综合布线实训室的功能

（一）设计

设计综合布线7个子系统：工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理；

综合布线施工图的设计；

综合布线系统图的设计；

综合布线材料清单的统计。

（二）施工

建筑群子系统、干线子系统、配线子系统的施工：室外光缆、室内光缆、大对数线缆、双绞线的布放及施工；

设备间、配线间的施工：机柜、光纤配线架、110配线架、24口配线架的安装施工。

工作区的施工：底盒、面板的安装。

管理子系统施工：标签的制作与粘贴。

管、槽、桥架施工。

端接施工：光纤熔接、配线架端接、110配线架端接、模块的端接、水晶头的制作。

（三）验收

跳线测试仪测试。

故障模拟实训装置配合测试设备进行测试。
