任务3.3：端接屏蔽信息模块

一、任务目标

在网络系统工程工作区信息插座模块安装和系统连通中，模块端接工作量大，而且端接质量的好坏直接影响了网络系统的使用，因此掌握电缆端接技能非常重要。

1.掌握双绞线电缆的剥线方法，包括拆开扭绞长度、整理线序。

2.RJ-45网络屏蔽模块，应按照模块色谱标示线序进行端接。

3.剪断线端，小于1mm

4.掌握免打模块的端接方法

二、实训任务

1.制作两根超五类屏蔽直通线，每根长度30CM。（深蓝色）

2.制作1根跳线，跳线长度30CM，与2根双绞线跳线相连，共计6次端接，48芯，并且测试合格，链路如图所示。

评判标准：

1.要求跳线制作长度误差控制在±5毫米以内；

2.两端剪掉撕拉线；

3.压接护套到位，护套必须被水晶头的三角块压扁；

4.网络模块压接方向正确，盖好防尘盖；

5.线序正确，跳线测试合格。

三、实训视频

四、实训内容

（一）实训材料

1.5e类网线3根，每根长30CM。

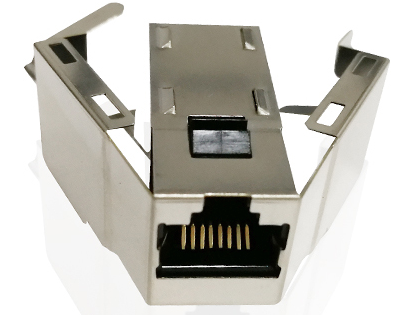

2.RJ-45屏蔽模块2个、屏蔽RJ45接头4个（金属外层）。

（二）实训工具

剥线器、斜口钳（剪刀）、打线刀，钢卷尺

（三）网络调研

1.写出屏蔽网络模块端接与非屏蔽有哪些区别？

2.写出屏蔽RJ45水晶头的安装与非屏蔽有哪些区别？
