项目3：安装铜缆布线系统

3.0本项目内容

序号	项目名称	知识内容与要求	技能内容与要求	参考课时	学习地点
5	安装铜缆布线系统	（1）理解GB50312-2007国标中铜缆系统的安装规范； （2）熟悉安装铜缆系统的各型工具； （3）了解4对双绞线电气性能指标。	（1）会敷设铜缆系统； （2）会端接信息模块； （3）会端接数据配线架和110语音配线架； （4）能整洁规范地理线、扎线； （5）能规范地标识铜缆系统。	10	综合布线一体化实训室

任务3.1  端接信息模块

一、相关知识

1.工程应用

信息插座属于工作区子系统，在智能建筑中随处可见。就是安装在建筑物墙面或者地面的各种信息插座，有单口插座，也有双口插座。

信息插座安装有墙面安装和地面安装2种方式，墙面安装的插座一般为86系列，插座为正方形，边长86毫米，常见的为白色塑料制造。一般采用暗装方式，把插座底盒暗藏在墙内，只有信息面板凸出墙面，暗装方式一般配套使用线管，线管也必须暗装在墙面内，也有凸出墙面的明装方式，插座底盒和面板全部明装在墙面，适合旧楼改造或者无法暗藏安装的场合。地面安装的插座也称为“地弹插座”，使用时只要推动限位开关，就会自动弹起。一般为120系列，常见的插座分为正方形和圆形两种，正方形长120毫米，宽120毫米，圆形直径为Φ150mm，地面插座要求抗压和防水功能，因此都是黄铜材料铸造。

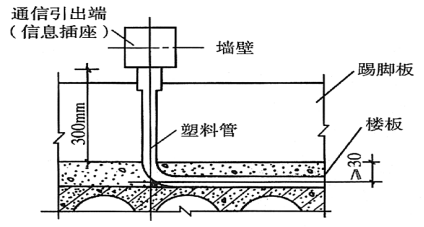

信息插座底部离地面高度宜为0.3m。

明装底盒：            暗装底盒：



方形地弹插座：         圆形地弹插座：



2、端接双绞线缆的基本要求

①端接双绞线缆前，必须核对线缆标识内容是否正确。

②线缆中间不能有接头。

③线缆终接处必须牢固、接触良好。

④双绞电缆与连接器件连接应认准线号、线位色标，不得颠倒和错接。

⑤端接时，每对对绞线应保持扭绞状态，线缆剥除外护套长度够端接即可，最大暴露双绞线长度为40-50mm，扭绞松开长度对于3类电缆不应大于75mm；对于5类电缆不应大于13mm；对于6类电缆应尽量保持扭绞状态，减小扭绞松开长度；7类布线系统采用非RJ45方式连接时，连接图应符合相关标准规定。

⑥ 虽然线缆路由中允许转弯，但端接安装中要尽量避免不必要的转弯，绝大多数的安装要求少于3个90°转弯，在一个信息插座盒中允许有少数线缆的转弯及短的（30cm）盘圈。安装时要避免下列情况：避免弯曲超过90°；避免过紧地缠绕线缆；避免损伤线缆的外皮；剥去外皮时避免伤及双绞线绝缘层。

⑦线缆剥掉塑料外套后，双绞线对在端接时的注意事项应避免电缆护套受伤。

⑧线缆终端方法应采用卡接方式，施工中不宜用力过猛，以免造成接续模块受损。

⑨对通信引出端内部连接件进行检查，做好固定线的连接，以保证电气连接的完整牢靠。

⑩线对屏蔽和电缆护套屏蔽层在和模块的屏蔽罩进行连接时，应保证360°的接触，而且接触长度不应小于10mm，以保证屏蔽层的导通性能。

(11)信息模块/RJ连接头与双绞线端接有T568A或T568B两种结构，但在同一个综合布线工程中，两者不应混合使用。

(12)各种线缆（包括跳线）和接插件间必须接触良好、连接正确、标志清楚。跳线选用的类型和品种均应符合系统设计要求。跳线可以分为以下几种：两端均为110插头（4对或5对）；两端均为RJ45插头；一端为RJ45，一端为110插头。

3、网络模块端接原理和方法

信息插座底盒内安装有各种信息模块，有光模块、电模块、数据模块、语音模块等。

网络数据模块和电话语音模块的安装方法基本相同，这里以网络数据模块为例介绍安装流程为：。

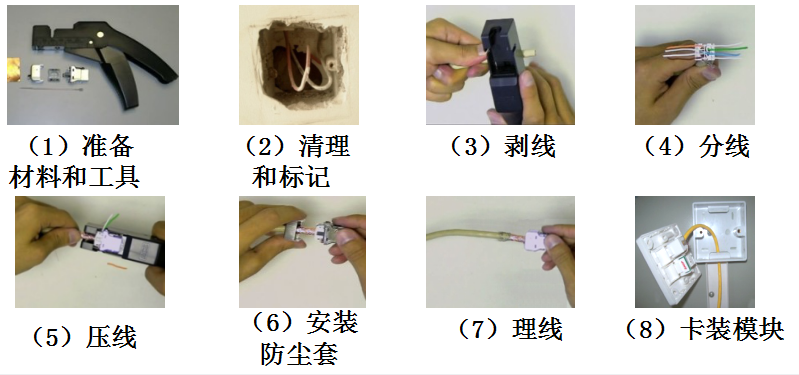

准备材料和工具→清理和标记→剥线→分线→端接→安装防尘盖→理线→卡装模块。

网络模块端接可分为两类，包括RJ45网络模块端接和24口配线架后面模块端接。

（1）端接原理

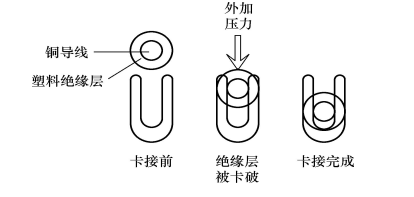

 利用打线钳的机械压力将双绞线的8根线芯逐一压接到模块的8个接线口刀片中，在快速端接过程中刀片首先快速划破线芯绝缘护套，然后与铜线芯紧密接触，利用刀片的弹性实现刀片与线芯的长期电气连接，这8个刀片通过电路板与RJ45口的8个弹簧连接。在端接过程中利用打线钳前端的小刀片裁剪掉多余的线头。

模块刀片打线原理图：

线序标签

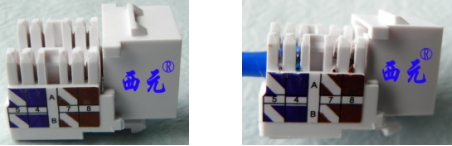

 网络模块塑料外壳的侧面或者中间贴有T568A和T568B两种线序的色标，端接时线序必须符合其中一种。

侧面线序色标图                        中间线序色标图

（2）端接方法

网络电缆模块一般卡装在信息插座面板左口中，网络模块端接方法和步骤为：

第一步：剥开外绝缘护套。

第二步：拆开4对双绞线。

第三步：拆开单绞线。

第四步：按照线序放入端接口。

第五步：压接和剪线，方向，只能剪掉端头。

第六步：盖好防尘帽。

（3）端接要求

进行网络模块端接时，根据网络模块的结构，按照端接顺序和位置将每对绞线拆开并且端接到对应的位置，每对线拆开绞绕的长度越少越好，不能为了端接方便将线对拆开很长，特别在6类、7类系统端接时非常重要，直接影响永久链路的测试结果和传输速率。

模块端接时要求线序正确，压接到位，剪掉端头和牵引线。

（4）常见故障

  拆开长度不符合GB50312的规定；

  线序错误；

  双绞线位置偏心；

  没有剪掉端头；

  没有剪掉牵引线。

拆开长度过长：          双绞线位置偏心：

没有剪掉端头：           没有剪掉牵引线：

面板安装是信息插座最后一个工序，一般应该在端接模块后立即进行，以保护模块。安装时将模块卡接到面板接口中。如果双口面板上有网络和电话插口标记时，按照标记口位置安装。如果双口面板上没有标记时，宜将网络模块安装在左边，电话模块安装在右边，并且在面板表面做好标记。具体步骤如下：

 第一步：固定面板。将卡装好模块的面板用两个螺丝固定在底盒上。要求横平竖直，用力均匀，固定牢固。特别注意墙面安装的面板为塑料制品，不能用力太大，以面板不变形为原则。

 第二步：面板标记。面板安装完毕，立即做好标记，将信息点编号粘贴在面板上。

 第三步：成品保护。在实际工程施工中，面板安装后，土建还需要修补面    板周围的空洞，刷最后一次涂料，因此必须做好面板保护，防止污染。一般常用塑料薄膜保护面板。

（5）信息插座内端接模块

信息插座底盒内安装有各种信息模块，有光模块、电模块、数据模块、语音模块等。

网络数据模块和电话语音模块的安装方法基本相同，这里以网络数据模块为例介绍安装流程为：。

准备材料和工具→清理和标记→剥线→分线→端接→安装防尘盖→理线→卡装模块，详细步骤如下：

西元网络模块端接方法视频：

4、语音模块端接的原理和方法：

（1）原理：

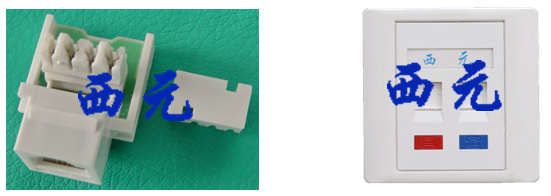

常用的语音模块一般为三类模块，安装在信息插座的右口。语音模块的长31毫米，宽23毫米，高24毫米。每个语音模块由5个部分组成，分别是：塑料线柱、刀片、水晶头插口、电路板、压盖。

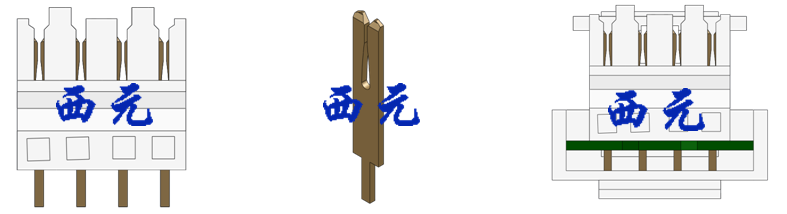

语音模块只有4个塑料线柱，每个线柱内镶嵌一个刀片刀片长15.5毫米，宽2.5毫米。

刀片下端固定在电路板上，上端镶嵌在塑料线柱中。线芯压入塑料线柱时，被刀片划破绝缘层，夹紧铜导体，实现电气连接。

RJ11插口：RJ11插口如图5-34所示，插口内有4个弹簧插针，弹簧插针一端固定在电路板上，通过电路板与刀片连通，另一端与电路板成30度。水晶头插入后，弹簧插针与水晶头上的刀片紧密接触，从而实现水晶头与模块的电气连接。

压盖：每个模块配套一个压盖，在端接过程中使用压盖将线压到位，无需使用打线钳即可实现线芯与刀片的电气连接。

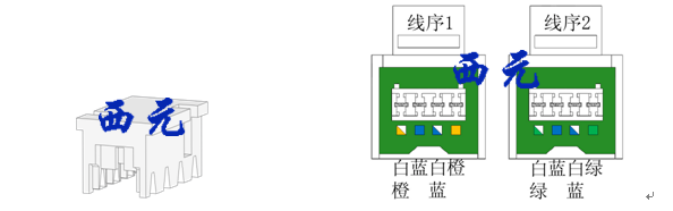

线序标签：语音模块塑料外壳的底面贴有两种线序的色标，端接时线序必须符合其中一种。

（2）语音模块的端接技术和操作步骤

1.端接工具

语音模块端接工具与网络模块端接工具相同，主要使用剥线器和斜口钳，用于剥除护套和剪断线头。初学者可以使用打线钳和模块钳。

2.端接方法与步骤

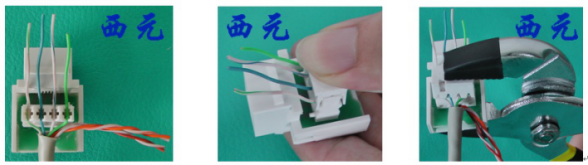

下面以4对网络双绞线压接2对为例，说明语音模块端接方法。

第一步，根据产品说明书规定和操作习惯，剥除网线外护套，例如30毫米。

第二步，剪掉撕拉线。

第三步，用手将2对线按照色谱压入4个塑料线柱内的刀片中，如图5-38所示。初学者也可以使用打线钳逐一将线压入。

第四步，扣上压盖，用力向下压紧压盖，如图5-39所示。初学者可以用模块钳压紧压盖，把4芯线压入刀片底部。

第五步，用斜口钳剪掉线头，注意露出模块的线头长度小于1毫米。

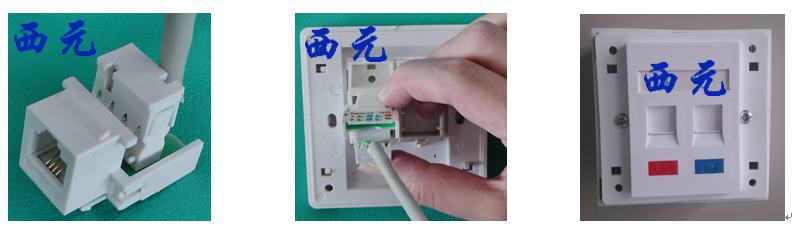

3.安装方法

语音电缆模块一般卡装在信息插座面板右口中。首先理线，然后卡装模块，最后固定面板即可。

语音模块端接方法视频：
