项目三：安装跳线和信息插座

任务3.1 配线端接技术（端接RJ-45连接头）

综合布线配线端接技术是连接网络设备和综合布线系统的关键施工技术，涉及到网络跳线的制作、网络模块和配线架等的端接和安装、网络设备的配线连接等，这也是网络工程施工和维护的基本操作技能，通过对本单元的学习，熟练掌握综合布线工程配线端接技术。

（一）网络配线端接的重要性

网络配线端接是连接网络设备和综合配线系统的关键施工技术，通常每个网络系统管理间有数百甚至数千根网络线，在工程实际施工中，一般每个信息点的网络路由从终端PC→设备跳线→墙面模块→楼层管理间机柜内110型跳线架→网络配线架→接入层交换机→汇聚层交换机→核心交换机等，需要平均端接12次，每次端接8个线芯，每个信息点至少需要端接96芯，因此熟练掌握配线端接技术非常重要。

目前网络系统使用电缆都是四对网络双绞线，每根双绞线有线芯，每芯都有外绝缘层，如果像电气工程那样将每芯线剥开外绝缘层直接拧接或者焊接在一起时，不仅工程量大，而且将严重破坏双绞节距，因此在网络施工中坚决不能采取电工式接线方法。

综合布线系统网络模块和配线架的配线端接基本原理，是将线芯用机械力量压入两个刀片中，在压入过程中刀片将绝缘护套划破与铜线芯紧密接触，同时金属刀片的弹性将铜线芯长期夹紧，从而实现长期稳定的电气连接。

（二）RJ45头端接原理和方法

（1）端接原理

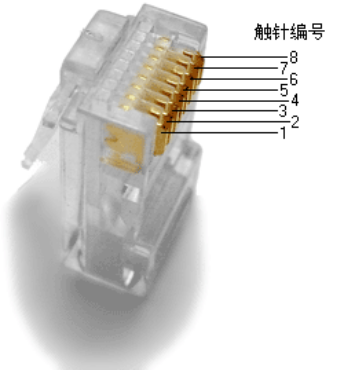

利用压线钳的机械压力使RJ45头中的刀片首先压破线芯绝缘护套，然后再压入铜线芯中，实现刀片与铜线芯的长期电气连接。每个RJ45头中有8个刀片，每个刀片与1个线芯连接。

注意观察压接后8个刀片比压接前低。

RJ-45头刀片压线前位置图     RJ-45头刀片压线前位置图

RJ-45头刀片压线后位置图      RJ-45头刀片压线后位置图

（2）端接方法

网络跳线包括了很多种，如超五类非屏蔽跳线、超五类屏蔽跳线、六类跳线、七类跳线等等，我们以超五类非屏蔽跳线为例介绍跳线制作的操作方法。六类水晶头一般是在G网使用,因此铜芯比较粗,所以,六类是错层排列,就是分两排,上面四根,下面四根.五类水晶头一般在M网使用,所以是直线排列,一般销售点都可以区分清楚.

超五类跳线制作具体操作步骤:

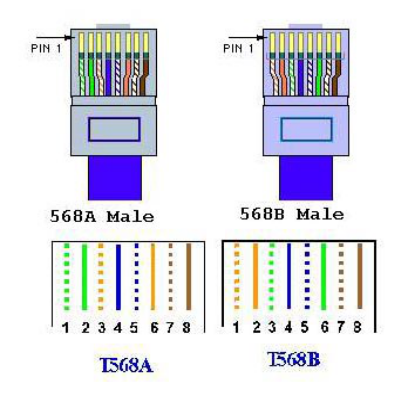

RJ-45水晶头连接按T568A和T568B排序。T568A的线序是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。T568B的线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

① 剥线。用双绞线剥线器将双绞线塑料外皮剥去2～3cm。

② 排线。将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对放在靠外的位置，形成左一橙、左二蓝、左三绿、左四棕的线对次序。

③ 理线。小心地剥开每一线对（开绞），并将线芯按T568B标准排序，特别是要将白绿线芯从蓝和白蓝线对上交叉至3号位置，将线芯拉直压平、挤紧理顺（朝一个方向紧靠）。

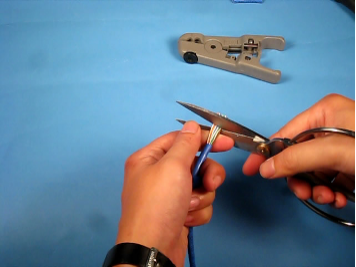

④ 剪切。将裸露出的双绞线芯用压线钳、剪刀、斜口钳等工具整齐地剪切，只剩下约13mm的长度。

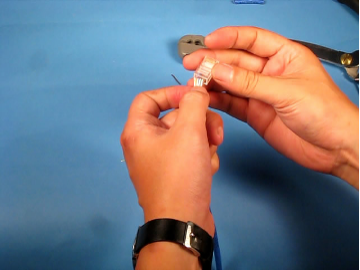

⑤ 插入。一手以拇指和中指捏住水晶头，并用食指抵住，水晶头的方向是金属引脚朝上、弹片朝下。另一只手捏住双绞线，用力缓缓将双绞线8条导线依序插入水晶头，并一直插到8个凹槽顶端。

⑥ 检查。检查水晶头正面，查看线序是否正确；检查水晶头顶部，查看8根线芯是否都顶到顶部。

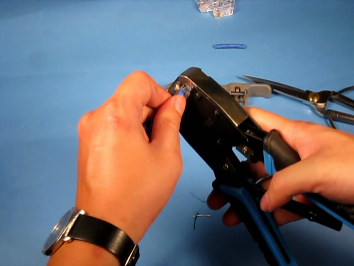

⑦ 压接。确认无误后，将RJ-45水晶头推入压线钳夹槽后，用力握紧压线钳，将突出在外面的针脚全部压入RJ-45水晶头内，RJ-45水晶头连接完成。

⑧测试。用综合布线实训台上的测试装置或工具箱中简单线序测试仪对网络进行测试，会有直通网线通过、交叉网线通过、开路、短路、反接、跨接等显示结果。

（三）RJ45头端接要求及常见故障

 （1）端接要求

对于双绞线拆开长度，GB50312中规定为每对对绞线应保持扭绞状态，扭绞松开长度对于 3 类电缆不应大于75mm；对于 5 类电缆不应大于13mm；对于 6 类电缆应尽量保持扭绞状态，减小扭绞松开长度。

端接制作时要求符合GB50312的规定，线序正确，压接护套到位，剪掉牵引线。

（2）端接常见故障

1） 拆开长度不符合GB50312的规定，且护套压接不到位；

2） 双绞线位置偏心；

3） 没有剪掉牵引线；

4） 线序错误。没有按照568B 线序。

（四）六类水晶头与超五类水晶头的区别：
