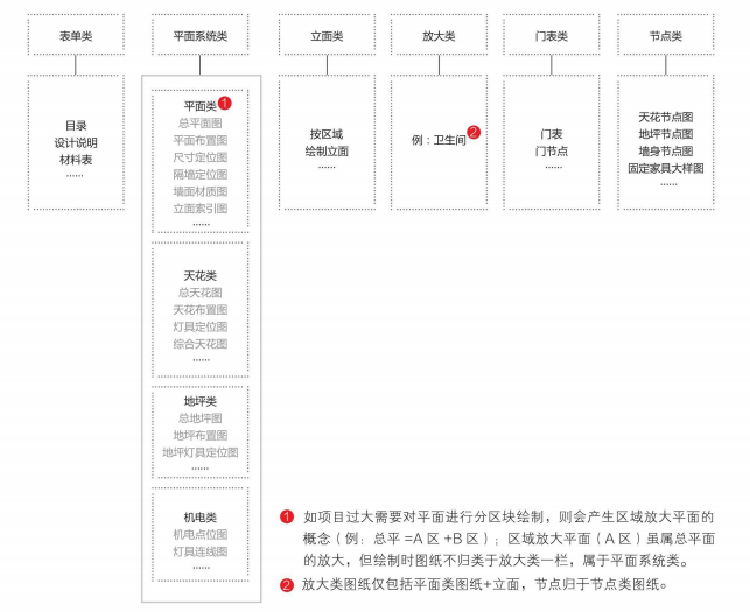

1.说明类图纸

以文字或图表对图纸的某一类信息进行概括、汇总，是纲领性内容。

包括封面、目录、施工说明、图例说明等

2.平面类图纸

描述空间平面布局、造型、材质、尺寸等信息。

包括原始结构图、平面布置图、墙体定位图、地面铺装图、天花布置图、立面索引图等。

3.立面类图纸

描述空间立面关系、墙面造型、材质、尺寸等信息。

4.大样类图纸

节点图：描述装饰造型细节和内部构造的图纸。

大样图：复杂程度高、细节丰富的区域在平面类图纸上无法清晰表达,须要重点放大的图纸。

门窗图：描述门的造型、材料、尺寸、构造等信息。

5.物料类图纸

装饰装修材料、五金、灯具、家具、洁具、窗帘、活动地毯、装饰挂画、艺术品等软装物料清单及白皮书。

6.机电点位类图纸

建筑结构改造图、电气设备图、给水排水设备图、暖通空调图等。

工程图纸应按专业顺序编排，应为图纸目录、设计说明总图、建筑图、结构图、给水排水图、暖通空调图、电气图等编排。

各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类，做到有序排列。
