任务2.7 电空制动控制器的操作


1.任务2.7 电空制动控制器的操作

2.课程思政

新时代沈铁榜样-手握闸把当先行


               任务2.7 电空制动控制器的操作

电空制动控制器,俗称“大闸”,DK-1型电空制动机的操纵部件。当司机操纵电空制动控制器时,产生电信号,来控制列车空气制动系统进行制动、缓解与保压。

一、电空制动控制器构造


电空制动控制器主要由操纵手柄、凸轮轴组装、静触头组及定位机构等组成,如图3-7-1所示。

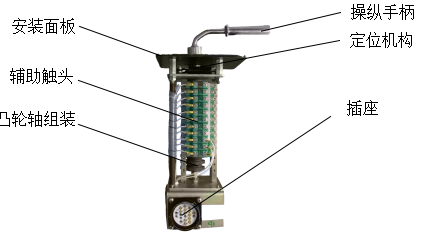

3-7-1 电空制动控制器结构图

 电空制动控制器各位置的作用如表3-7-1所示。

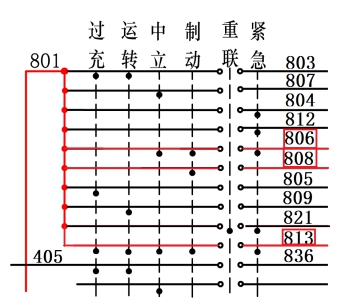

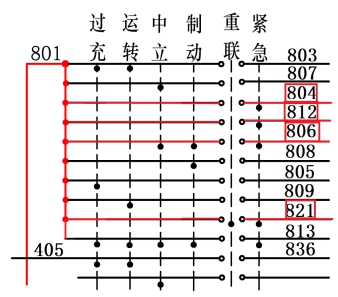

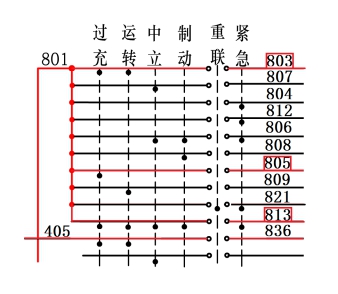

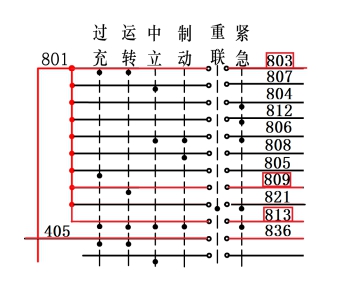

通常,用触头闭合表来表示不同手柄位置下相应电路的闭合与断开情况,如表3-7-1中触头闭合表。

识读触头闭合表的要领有以下几点:

(1)某一手柄位置下某一对触头组闭合时,则在该手柄位置下方,及相应触头组下侧加注“”表示,不闭合的触头组,不加注“”。

(2)静触头连接导线的线号标注在该导线上侧。



工作

位置

电路(触头闭合表)

作用

1.运转位

801线连通803809813405连通836



列车运行中,调速后的缓解及停车后再开时所用的位置。



2.过充位



801线连通803805813405连通836

在长大坡道区段,施行制动调速后,需要列车缓解,并将副风缸的压力空气迅速充满,以防再制动充风不足。

3.制动位



801线连通806808813

该位置的使用是司机在区间内进行调速,或在站内有目的、有计划地停车所用的位置。

4.中立位

801线连通807806813

司机准备制动以前,或制动以后保压放置的位置。



5.重联位



801线连通821

该位置用于机车换端或机车重联。

6.紧急位



是在运行中需要紧急停车时使用的位置。
