路由器HSRP配置
1. HSRP简介
热备份路由器协议（Hot Standby Router Protocol，HSRP）可以实现路由器之间的冗余备份，防止由于单台路由器故障而影响网络的连通。
热备份路由器协议HSRP是CISCO公司的专有协议，而虚拟路由器冗余协议（Virtual Router Redundancy Protocol，VRRP）是一种标准化协议。

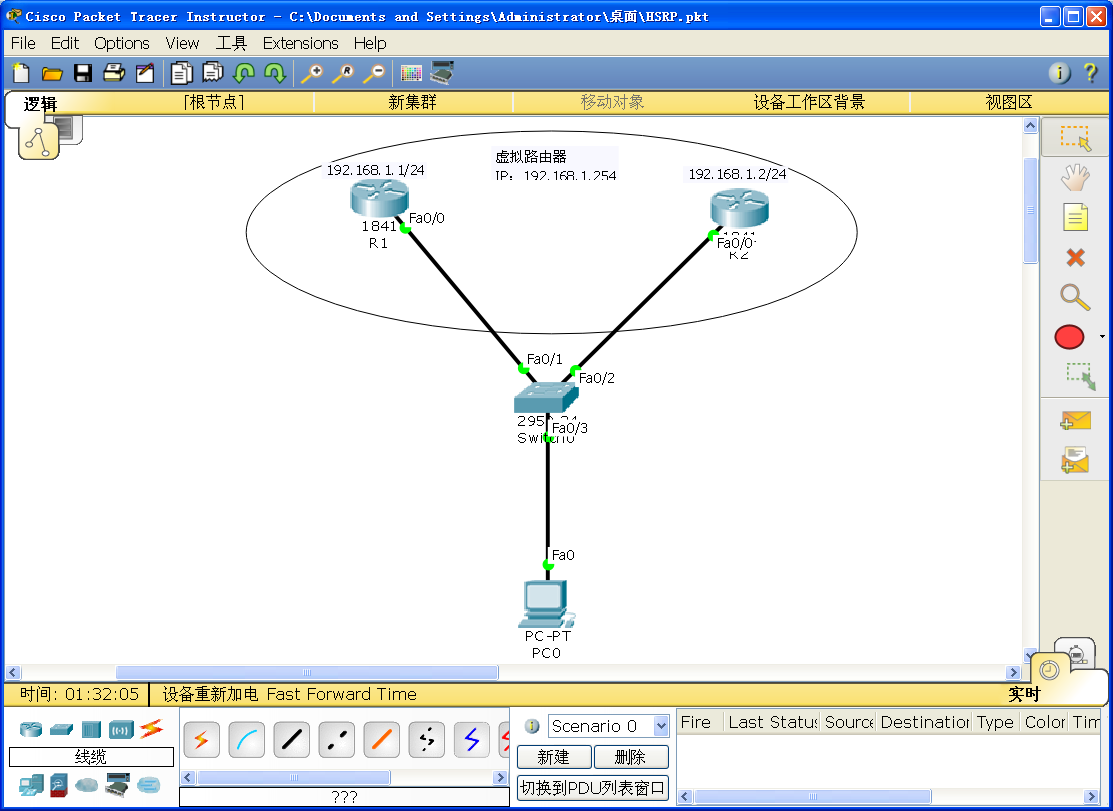

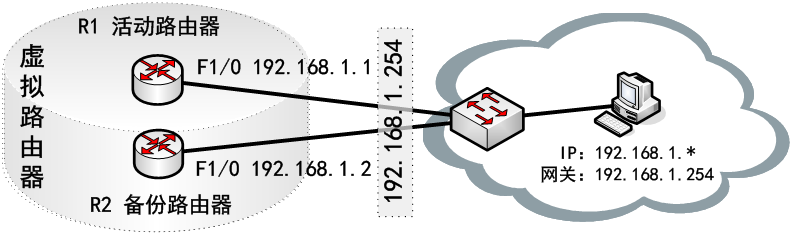

路由器R1和R2组成一个“热备份组”，这个组实际上形成一个虚拟路由器。在任一时刻，一个组内只有一个路由器是活动的，并由它来转发数据包，如果活动路由器发生了故障，将由备份路由器来替代活动路由器，但是在本网络内的主机看来，虚拟路由器没有改变。
HSRP协议利用一个优先级方案来决定哪个配置了HSRP协议的路由器成为默认的活动路由器。如果一个路由器的优先级设置的比所有其他路由器的优先级高，则该路由器成为活动路由器。路由器的缺省优先级是100，所以如果只设置一个路由器的优先级高于100，则该路由器将成为活动路由器。
2. HSRP配置
R1(config)#interface fastEthernet 0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#standby 1 ip 192.168.1.254
//配置热备份组1的虚拟路由器的IP地址为192.168.1.254
R1(config-if)#standby 1 priority 200
//配置R1路由器在热备份组1中的优先级为200
R1(config-if)#standby 1 timers 5 15
//配置热备份组1的Hello时间为5秒，保持时间为15秒
R1(config-if)#no shutdown
R1(config-if)#end
R1#show standby brief
//显示HSRP配置信息
R2(config)#interface fastEthernet 0/0
R2(config-if)#ip address 192.168.1.2 255.255.255.0
R2(config-if)#standby 1 ip 192.168.1.254
R2(config-if)#standby 1 priority 100
R2(config-if)#no shutdown
R2(config-if)#standby 1 timers 5 15
R2(config-if)#end
R2#show standby brief
