路由器接口PPP协议封装及PAP、CHAP验证配置补充实验案例

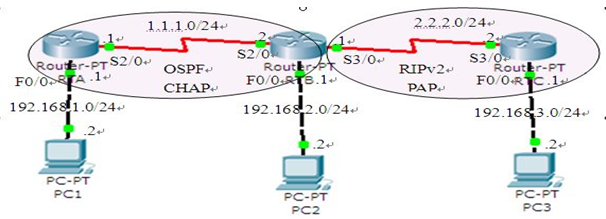

搭建如下图网络拓扑，并按图中所标识的左半部分配置OSPF协议，采用CHAP验证，右半部分配置RIPv2协议，采用PAP验证，使三台PC机相互能ping通。串行链路的时钟频率均要求由链路左侧路由器提供。
1.基本配置
配置PC机及路由器各接口IP。
２.路由配置
左半部分配置OSPF协议，右半部分配置RIPV2协议，并相互引入，使三台PC机相互能通信。
３.验证配置
RTA与RTB间采用CHAP验证，验证为明文密码“hello”;RTB与RTC间采用PAP验证,验证为明文密码“star”，并测试三台PC机的连通性。
1.基本配置
(1)RTA
Router>ena
Router#conf t
Router(config)#host RTA
RTA(config)#int f0/0
RTA(config-if)#ip add 192.168.1.1255.255.255.0
RTA(config-if)#no shut
RTA(config-if)#int s2/0
RTA(config-if)#ip add 1.1.1.1255.255.255.0
RTA(config-if)#clock rate 64000
RTA(config-if)#no shut
(2)RTB
Router>ena
Router#conf t
Router(config)#host RTB
RTB(config)#int f0/0
RTB(config-if)#ip add 192.168.2.1255.255.255.0
RTB(config-if)#no shut
RTB(config-if)#int s2/0
RTB(config-if)#ip add 1.1.1.2255.255.255.0
RTB(config-if)#no shut
RTB(config-if)#int s3/0
RTB(config-if)#ip add 2.2.2.1255.255.255.0
RTB(config-if)#clock rate 64000
RTB(config-if)#no shut
(3)RTC
Router>ena
Router#conf t
Router(config)#host RTC
RTC(config)#int f0/0
RTC(config-if)#ip add 192.168.3.1255.255.255.0
RTC(config-if)#no shut
RTC(config-if)#int s3/0
RTC(config-if)#ip add 2.2.2.2255.255.255.0
RTC(config-if)#no shut
2.路由添加
(1)RTA
RTA(config)#router ospf 100
RTA(config-router)#net 192.168.1.0 0.0.0.255area 0
RTA(config-router)#net 1.1.1.00.0.0.255 area 0
(2)RTB
RTB(config)#router ospf 100
RTB(config-router)#net 1.1.1.00.0.0.255 area 0
RTB(config-router)#net 192.168.2.0 0.0.0.255area 0
RTB(config-router)#exit
RTB(config)#router rip
RTB(config-router)#version 2
RTB(config-router)#net 2.2.2.0
RTB(config-router)#exit
RTB(config)#router ospf 100
RTB(config-router)#redistribute rip metric1 subnets
RTB(config-router)#exit
RTB(config)#router rip
RTB(config-router)#redi ospf 100 metric 1
(3)RTC
RTC(config)#router rip
RTC(config-router)#version 2
RTC(config-router)#net 2.2.2.0
RTC(config-router)#net 192.168.3.0
3.RTA和RTB之间做chap验证
(1)RTA
RTA(config)#username RTB passwordstar
RTA(config)#int s2/0 //进入广域网端口
RTA(config-if)#enca ppp //在s2/0接口下封装PPP协议
RTA(config-if)#ppp authentication chap//启用CHAP验证
(2)RTB
RTB(config)#username RTA passwordstar
RTB(config)#int s2/0 //进入广域网端口
RTB(config-if)#enca ppp //在s2/0接口下封装PPP协议
RTB(config-if)#ppp authentication chap//启用CHAP验证
4.RTB和RTC之间做pap验证
(1)RTB
RTB#conf t
RTB(config)#interface s3/0
RTB(config-if)#encapsulation ppp //接口下封装PPP协议
RTB(config-if)#ppp pap sent-username RTBpassword 0 star
//设置PAP认证的用户名和密码
(2)RTC
RTC(config)#username RTB passwordstar
//在验证方配置被验证方用户名和密码
RTC(config)#int s3/0 //进入广域网端口
RTC(config-if)#enca ppp //在s3/0接口下封装PPP协议
RTC(config-if)#ppp authentication pap//启用pap验证
