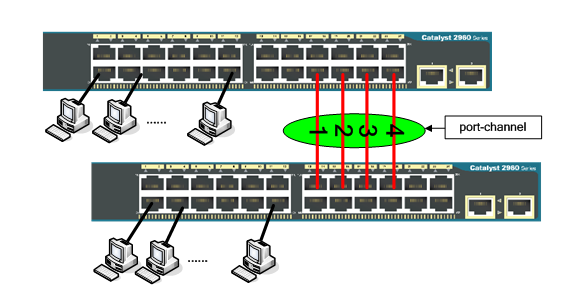

n链路聚合，又称为端口汇聚、端口捆绑技术。其功能是将交换机的多个
低带宽端口捆绑成一条高带宽链路，同时通过几个端口进行链路负载平
衡，避免链路出现拥塞现象，也可以防止由于单条链路转发速率过低而出
现的丢帧的现象，在网络建设不增加更多的成本的前提下，即实现了网络
的高速性，也保证了链路的冗余性。
n链路聚合优点：
ü提高链路容错性
链路聚合中，成员链路互相动态备份，当某一链路中断时，其他成员
能够迅速接替工作。
ü增加链路容量
通过捆绑多条物理链路，能够获得更大带宽的数据链路，其容量等于
个网络链路容量之和。
ü易于实现、高性能低价格
n主要的链路聚合技术的标准：
1)CISCO公司的端口汇聚协议PAGP（Port Aggregation Protocol）
2)IEEE802.3ad的链路汇聚控制协议LACP（Link Aggregation Control
Protocol）。

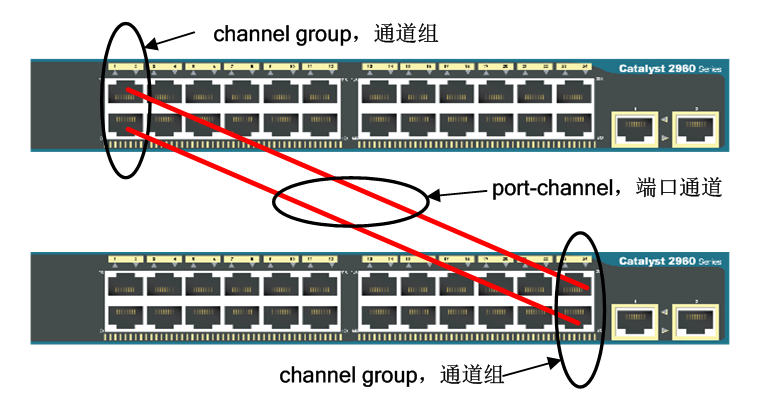

在LACP协议中，如果进行链路聚合配置，需要加入通道组的交换机
端口成员必须具备以下属性：
n端口均为全双工模式；
n端口速率相同；
n端口的类型必须一样，比如同为以太网口或同为光纤口；
n端口同为Access并且属于同一个VLAN ，或者同为Trunk。

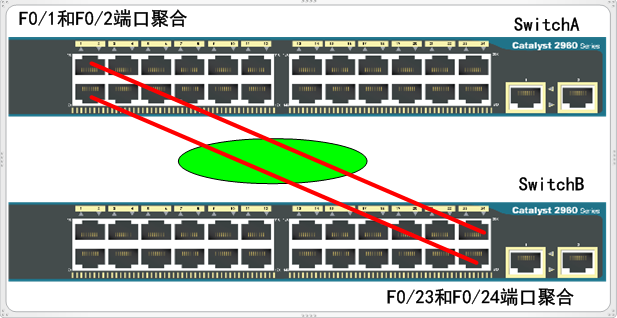

SwitchA(config)#interface range fastEthernet 0/1 - 2
SwitchA(config-if-range)#channel-protocol lacp
SwitchA(config-if-range)#channel-group 1 mode active
SwitchA(config-if-range)#exit
SwitchB(config)#interface range fastEthernet 0/23 - 24
SwitchB(config-if-range)#channel-protocol lacp
SwitchB(config-if-range)#channel-group 1 mode active
SwitchB(config-if-range)#exit
形成端口通道之后，可设置端口通道为Trunk模式
SwitchA(config)#interface port-channel 1
SwitchA(config-if)#switchport trunk encapsulation dot1q
SwitchA(config-if)#switchport mode trunk
SwitchA(config-if)#switchport trunk allowed vlan 10,20

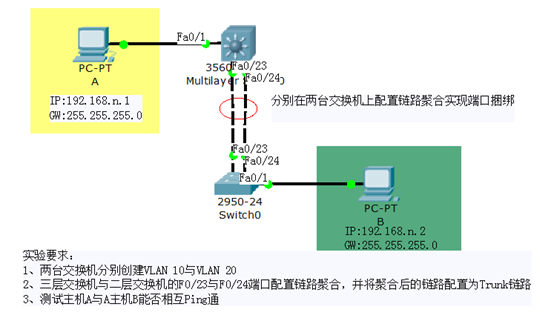

【实验案例】交换机链路聚合配置
1、三层交换机配置
//分别创建VLAN 10与VLAN 20
Switch#conf t
Switch(config)#hostname MS
MS(config)#vlan 10
MS(config-vlan)#vlan 20
//三层交换机的F0/23与F0/24端口捆绑为聚合链路
MS(config)#interface range f0/23-24
//通道组1工作模式为on
MS(config-if-range)#channel-group 1 mode on
//在三层交换机上查看聚合端口
MS(config-if)#end

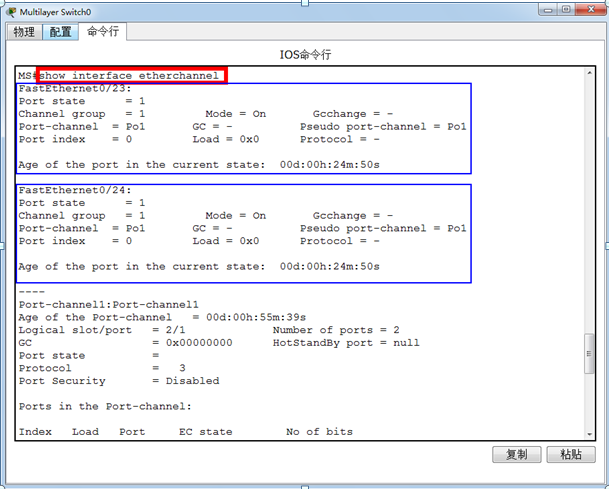

MS#show interface etherchanne l
//在三层交换机上查看链路聚合配置

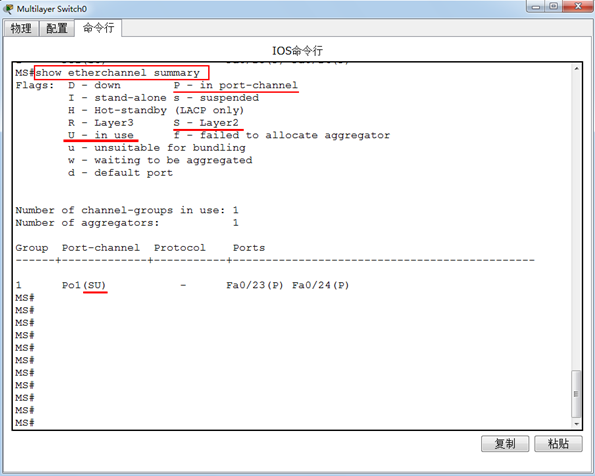

MS#show etherchannel summary
//三层交换机聚合链路配置为交换机之间VLAN的Trunk链路
MS(config)#int port-channel 1 //端口通道1
MS(config-if)#switchport trunk encapsulation dot1q
//配置Trunk链路封装格式为802.1q
MS(config-if)#switchport mode trunk
2、二层交换机配置
//创建VLAN 10与VLAN 20
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#exit
//二层交换机的F0/23与F0/24端口捆绑为聚合链路
Switch(config)#int range f0/23-24
//通道组1工作模式为on
Switch(config-if-range)#channel-group 1 mode on
//在二层交换机上查看聚合端口

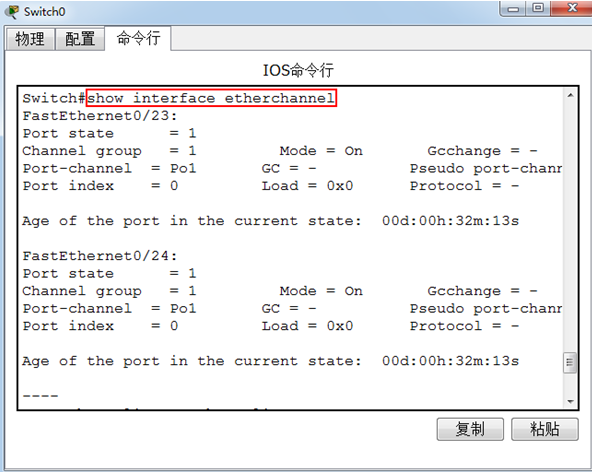

Switch#show interface etherchannel
//在二层交换机上查看链路聚合配置

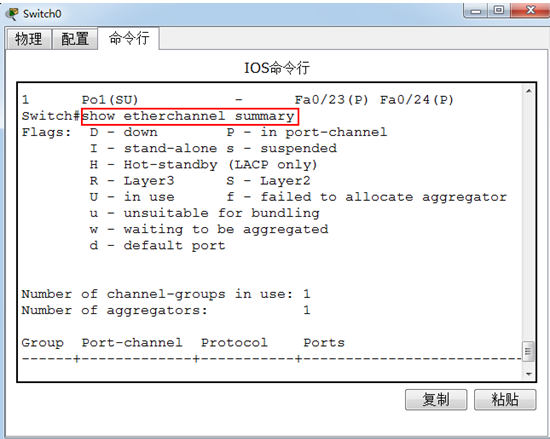

Switch#show etherchannel summary
//二层交换机聚合链路配置为交换机之间VLAN的Trunk链路
Switch(config)#int port-channel 1 //端口通道1
Switch(config-if)#switchport mode trunk
3、分别配置两台PC的IP地址、子网掩码
4、测试在使用聚合链路情况下，两台主机通信情况，当断开其中一条链
路的情况下再测试两主机通信情况。
