3.1 RIP路由协议

一、RIP概述

二、RIP路由表形成过程

三、RIPv2的配置

RIP(Routing Information Protocol)是使用较普遍的内部网关协议(Interior Gateway Protocol，简称IGP)，适用于小型同类网络，是典型的距离向量(distance-vector)协议。

RIP通过广播UDP报文来交换路由信息，每30秒发送一次路由信息更新。

RIP提供跳跃计数(hop count)作为尺度来衡量路由距离，跳跃计数是一个包到达目标所必须经过的路由器的数目。如果到相同目标有2个不等速或不同带宽的路由器，但跳跃计数相同，则RIP认为两个路由是等距离的。

RIP最多支持的跳数为15，即在源和目的网间所要经过的最多路由器的数目为15，跳数16表示不可达。

一、度量值与管理距离AD

1、度量值(使用度量值选择最佳路径)

度量值越小，路径就越好。

度量因素：带宽/延迟/负载/可靠性和跳数

RIP协议使用跳数作为度量值

2、管理距离AD

管理距离用于衡量其作为路由信息源的可信度，其取值范围为0~255，管理距离值越低，路由选择协议的可信度越高。

RIP协议的管理距离为120

二、RIP协议配置命令

Router(config)#router rip

Router(config)#version 2

Router(config-router)#network <直连网络的主类网络号>

三、RIP协议配置示例

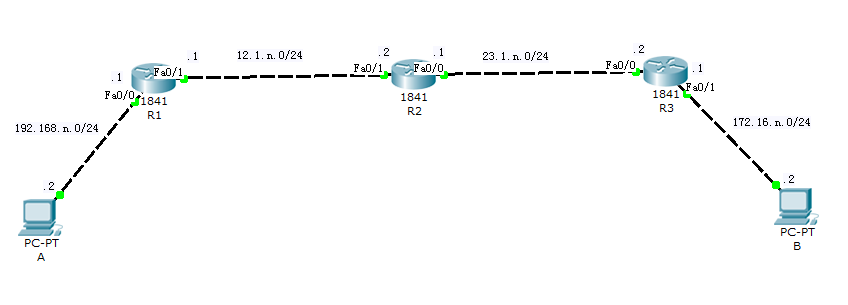

要求：使用RIP协议配置三台路由器，使得主机A可以Ping通主机

R1路由器配置：

R1#conf t

R1(config)#router rip

R1(config-router)#version 2

R1(config-router)#network 192.168.1.0

R1(config-router)#network 12.0.0.0

R1(config-router)#end

R1#

R1#show ip route

R2路由器配置：

R2(config)#router rip

R2(config-router)#version 2

R2(config-router)#network 12.0.0.0

R2(config-router)#network 23.0.0.0

R2(config-router)#end

R2#show ip route

R3路由器配置：

R3(config)#router rip

R3(config-router)#version 2

R3(config-router)#network 23.0.0.0

R3(config-router)#network 172.16.0.0

R3(config-router)#end

R3#show ip route
