预习任务
  • 1 视频
  • 2 预习作业

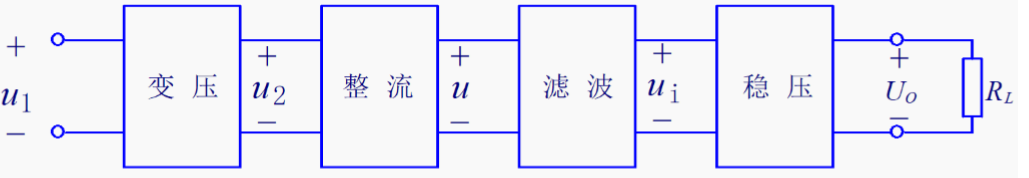

直流稳压电源的组成



电源变压器：将工频交流市电电压变为符合整流需要的交流电压。

整流电路：利用整流器件如半导体二极管的单向导电性将交流电压换成单向脉动直流电压。

滤波电路：滤除单相脉动电压中的纹波，从而得到比较平滑的直流电压。

稳压电路：当交流电网电压波动或负载变化时，保证输出电压的稳定。


整流桥

桥式整流

电容滤波

电解电容接反的后果

三端稳压器
