实验内容及要求：

                                     图2-1 共射极单管放大电路原理图

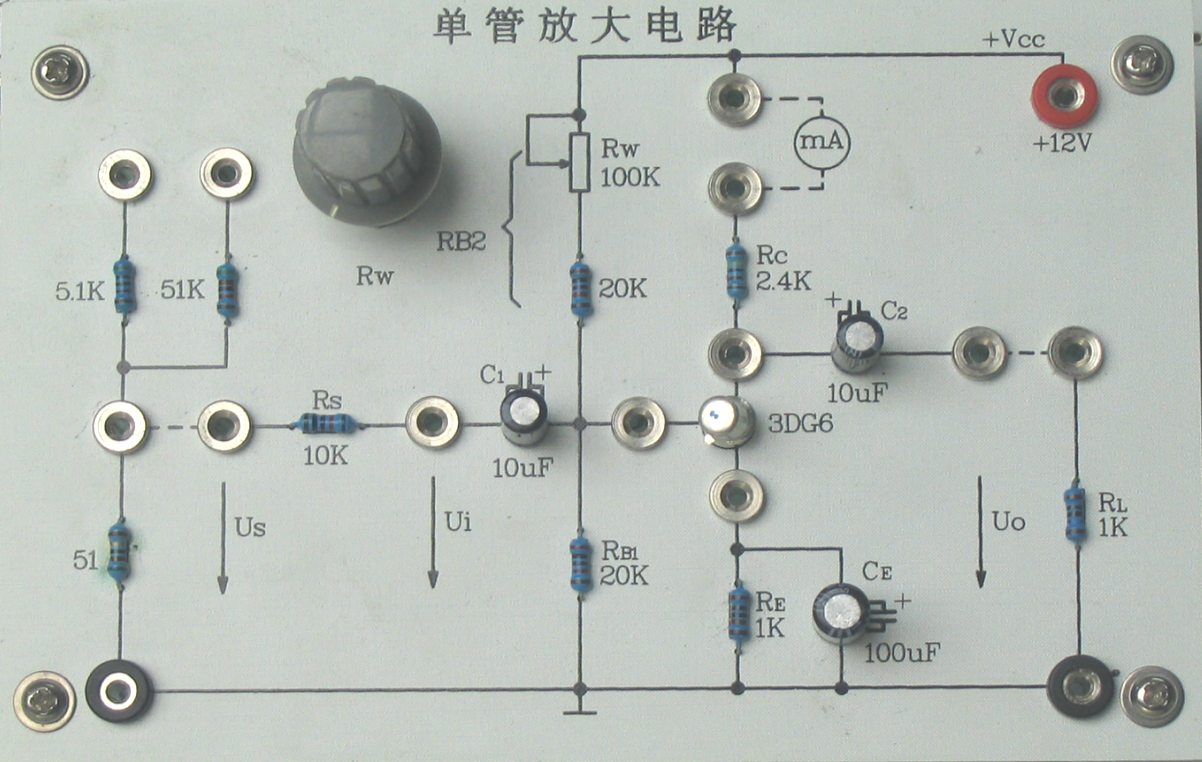

                                     共射极单管放大电路实物图

实验电路如图2-1所示， 接通+12V电源，调整Rw（偏置电位器），使VE=2.0V，测量晶体管的静态电位VB、VE、VC，并计算UCE、IC、IB的值，将测试结果记录在相应表格中。

在静态工作点V_E=2V不变的条件下，在放大器输入端加入频率为1KHZ的正弦波信号，调节函数信号发生器的幅值使Ui=5mV，同时用示波器观察放大器输出电压Uo的波形，在波形不失真的条件下用交流毫伏表测量并记录放大器输出无负载和有负载时的输出电压Uo，把所测的数据填入实验指导书相应表中。

在放大电路与信号源之间串入一个固定电阻Rs＝10K， 在放大电路输出电压不失真的情况下，用交流电压表测量在Rs短路及接入两种情况下放大电路的输出电压Uo′ 和 Uo（保证Us不变），根据输入电阻的定义，按下式可计算出放大电路的输出电阻Ri：

其中Uo′ 为Rs＝0时的输出电压；

U_o 为接入Rs后的输出电压。实验原理如图2-2所示。

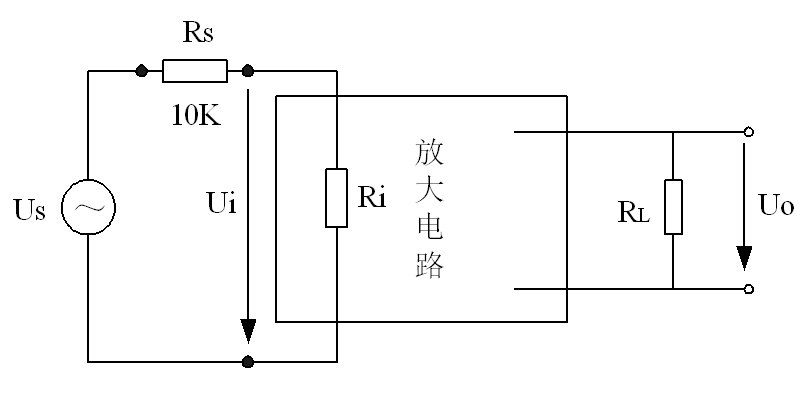

                                           图2-2 输入电阻的测量电路

采用二次电压法测量放大器的输出电阻，实验原理如图2-3所示。

                                     图2-3 输出电阻测量原理图

输入正弦波信号直接加在放大电路的Ui点上，调节输入信号使输出波形不失真，用毫伏表测量输出端加上负载电阻RL＝2.4K时的电压Uo，然后断开RL并保持输入信号不变，测量负载开路时的输出电压Uo′，按下式计算放大电路的输出电阻Ro。

其中 Uo′为空载时的输出电压；

         Uo为接入RL＝2.4K时的输出电压。

将负载电阻RL开路，输入端接1kHZ，10mV的正弦信号，调节信号发生器的输出电压，用示波器观察放大器的输出电压波形，使放大电路输出UO达到最大不失真波形。然后调整Rw（偏置电位器），观察并记录VE及其它静态参数的值和输出电压波形（输出电压波形有不失真﹑顶部失真﹑底部失真）变化，并判断失真性质，记录相应表格中。
