控制要求：

使用博途和 PLCSIM 软件完成 S7-1200 PLC 的程序设计、仿真验证及下载调试。要求如下：①利用 S7-1200 PLC 系统自带的系统存储器位和时钟存储器位实现对开关量输出（Q）的控制：当 PLC 启动运行时，开关量输出位 Q0.0 以 0.5Hz 的频率闪烁，Q0.1 以 1Hz 的频率闪烁，Q0.2 以 2Hz 的频率闪烁，Q0.3 保持常亮，Q0.4 保持常灭；②用开关量输入信号 I0.0 直接控制开关量输出信号 Q1.0 。

首先使用博图软件完成新建项目、硬件组态、编辑变量表、编写PLC程序、软硬件编译，然后使用 PLCSIM 软件完成程序的下载和仿真验证，最后将程序下载至 S7-1200 PLC 实物中，观察试验现象。

考核内容：

① 分析控制要求；

② 列 PLC 的 I/O 地址分配表；

③ PLC 程序设计；

④ 使用 PLCSIM 完成仿真验证；

⑤ 进行 S7-1200 PLC 实物测试。

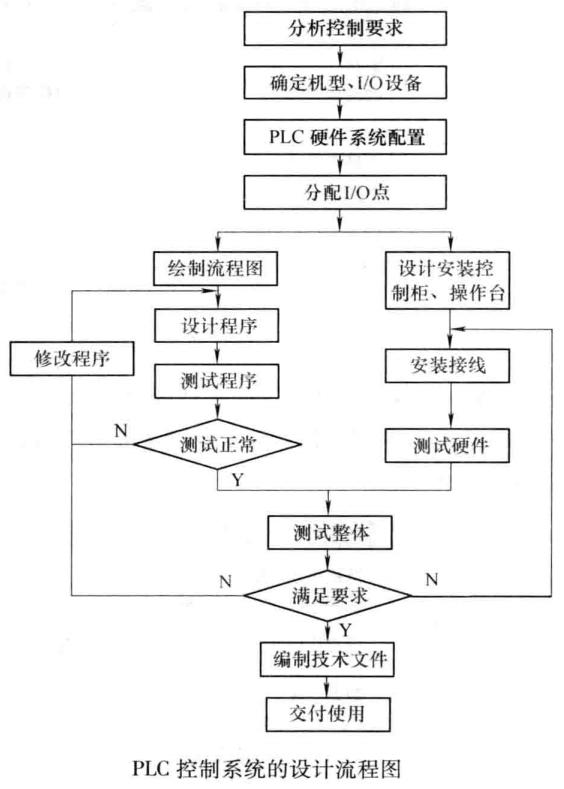

按照如图所示 PLC 控制系统的开发设计流程完成任务实施。

1. 掌握博途软件的应用

2. 掌握 PLCSIM 仿真软件的应用

【操作指南1】PLC 程序编写操作流程

【操作示范】PLC 程序编写操作流程

参照【操作指南】完成PLC程序的编写和仿真测试任务。

控制要求：

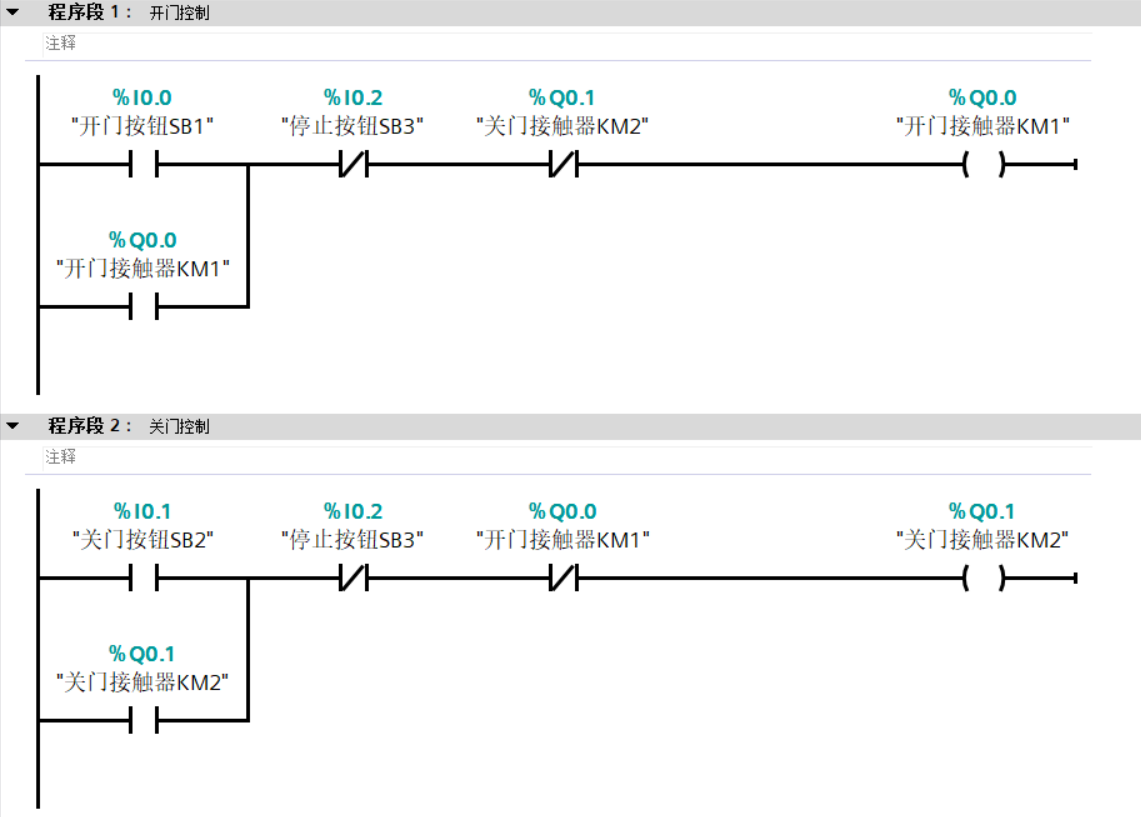

使用 S7-1200 PLC 实现 15-103 实训室电动转帘门的控制。按下“开门”按钮，转帘门持续开门（电动机正转，用输出信号灯模拟）；按下“关门”按钮，转帘门持续关门（电动机反转，用输出信号灯模拟）；开关门过程中，不论按下“开门”“关门”按钮，都不影响运行；按下“停止”按钮，转帘门立刻停止运行。

考核内容：

① 列 PLC 的 I/O 地址分配表；（10分）

② 编写 PLC 控制程序；（40分）

③ 使用 PLCSIM 完成程序仿真验证；（30分）

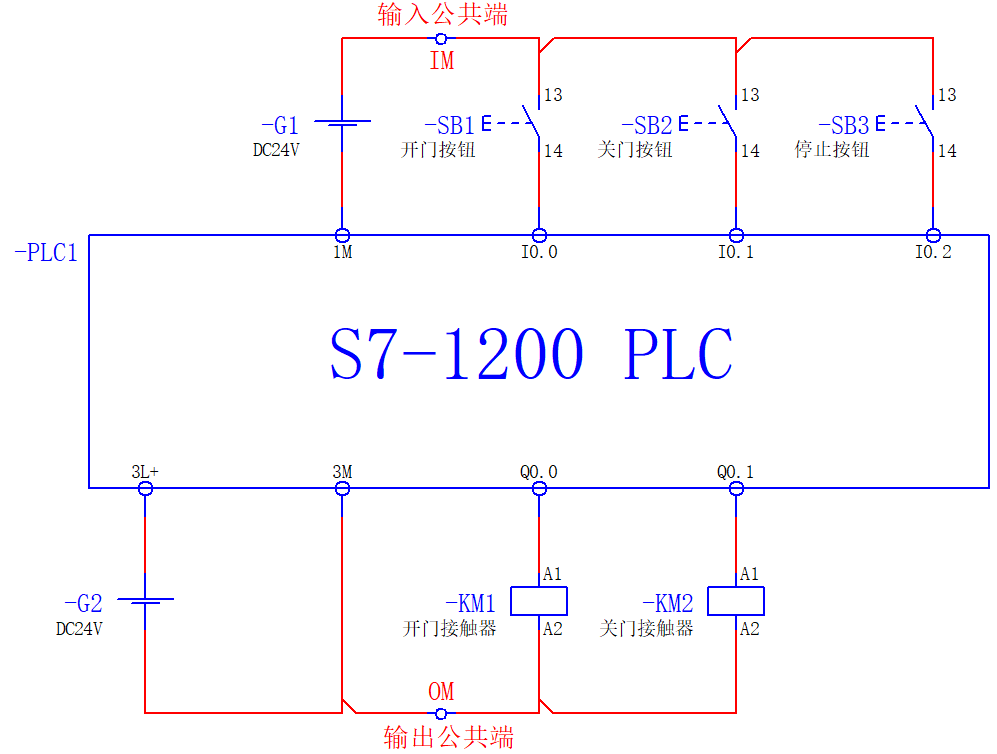

④ 绘制 PLC 控制 I/O 接线图。（20分）

【考核知识点1】列 PLC 的 I/O 地址分配表

【考核知识点2】编写 PLC 控制程序

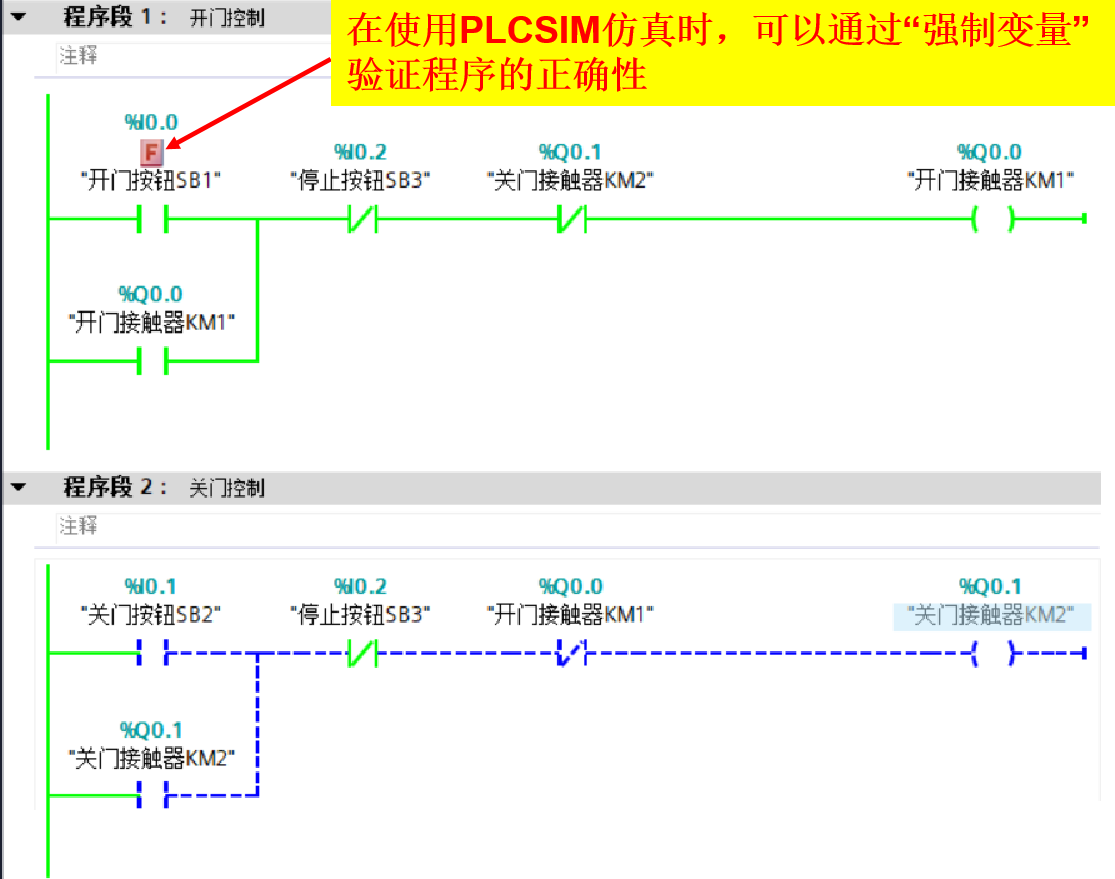

【考核知识点3】使用 PLCSIM 完成程序验证

【考核知识点4】绘制 PLC 控制 I/O 接线图
