S7-1200PLC与FANUC机器人Profinet通讯方法

一、PLC组态

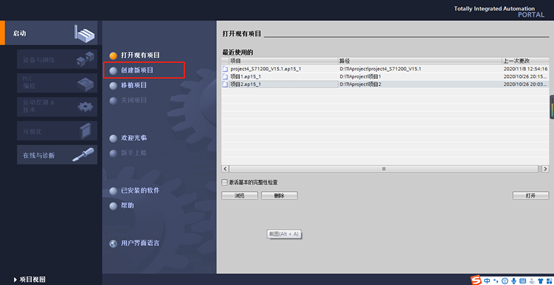

1.新建项目

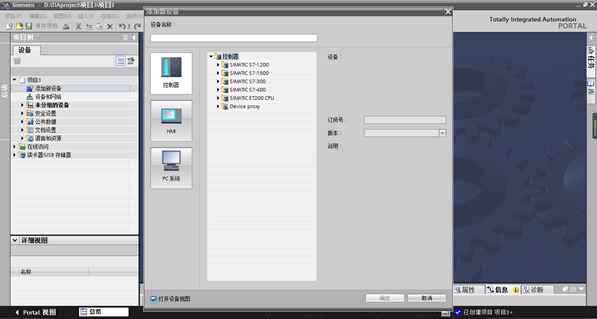

 2.添加新设备

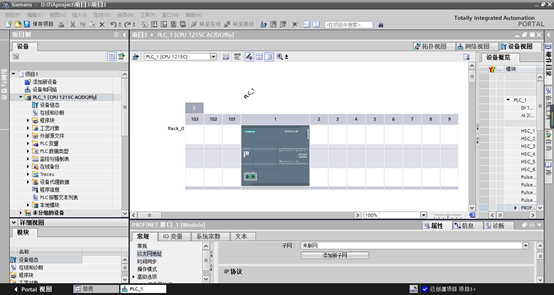

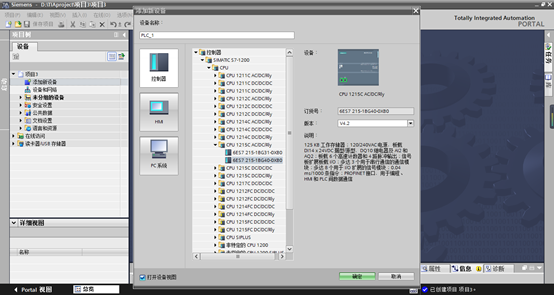

3.选择PLC类型：S7-1516,订购号：6SE7516-3AN02-0AB0

4.添加子网

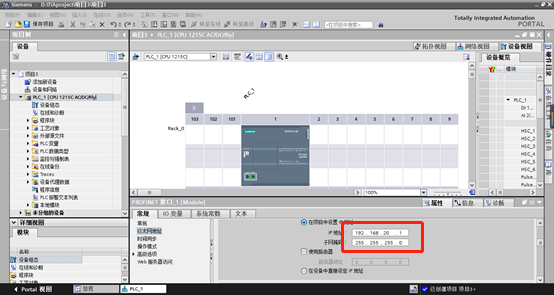

5.设置IP地址

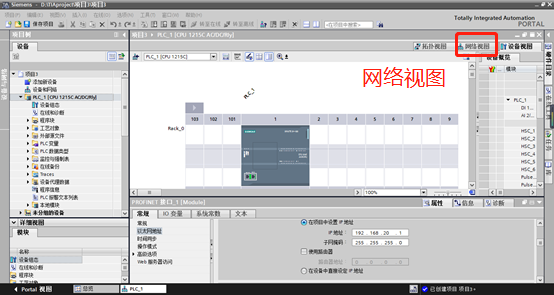

6.点击网络视图

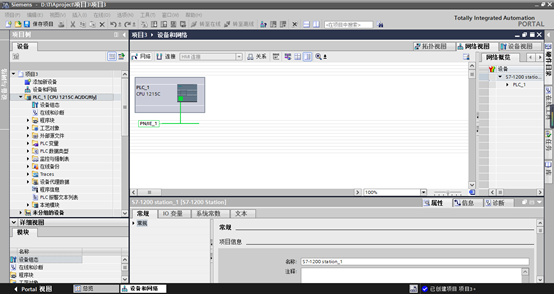

7.网络视图：设备和网络

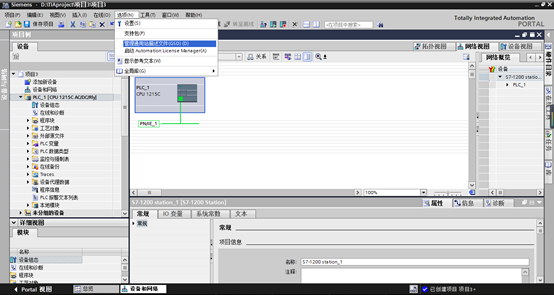

8.添加GSD文件

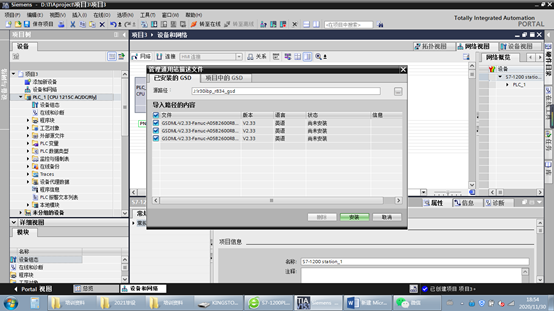

9.选择GSD文件路径，全选安装

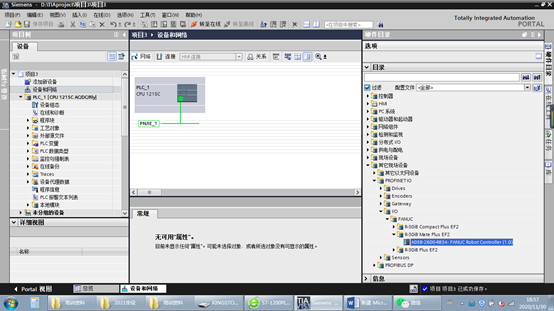

10.选择硬件目录下→ 其他现场设备 → PROFINET IO→I/O→FANUC→R-30IB MatePlus EF2→AO5B-2600-R843;FANUC Robot Controller(1.0);

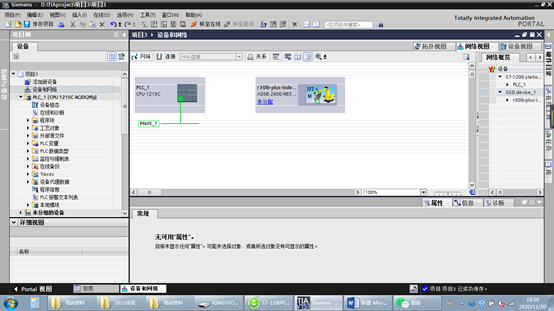

11.添加FANUC设备到网络视图

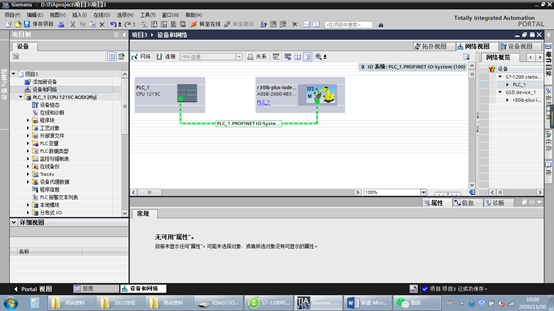

12.组网，点击未分配，选中PLC_1网络

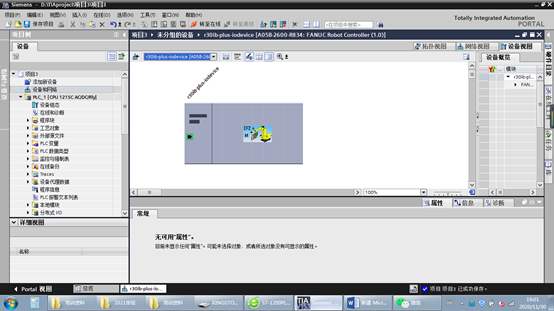

13.选中机器人，进入设备视图

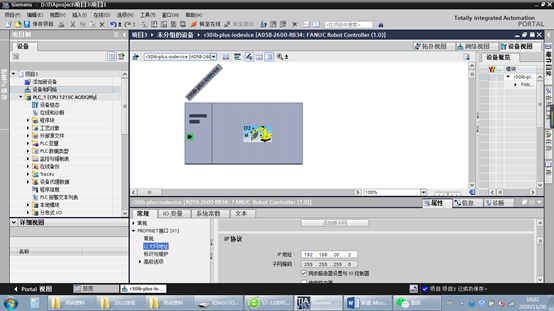

14.单击r30ibr-iodevice（机器人图标)设置机器人IP地址

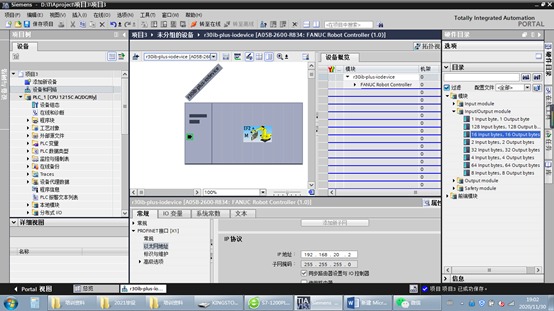

15.根据项目的需要添加通讯i/o的字节数

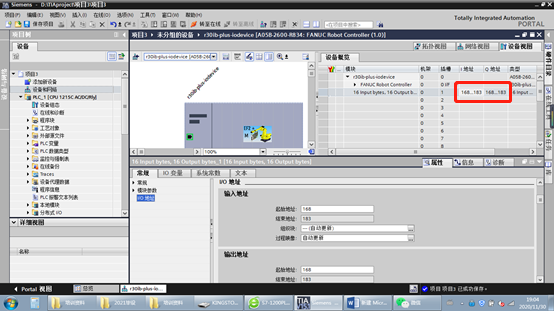

16.输入I的首地址（例如168.0开始）；.输出Q的首地址（例如Q2.0开始）

17.右键编译

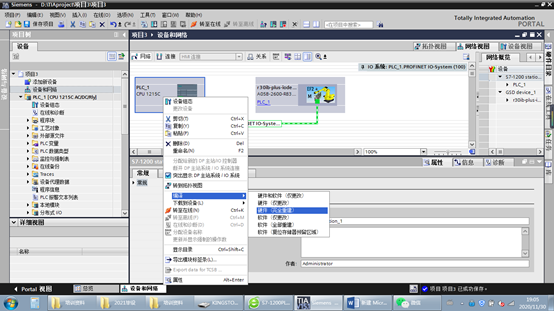

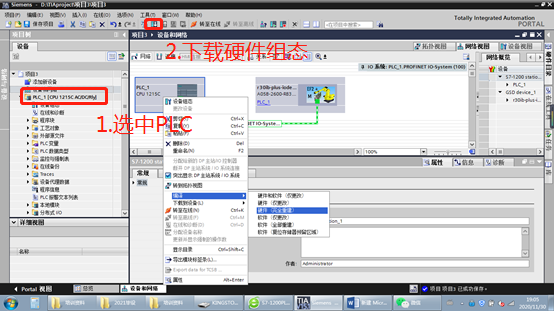

18 .选中PLC，下载硬件组态

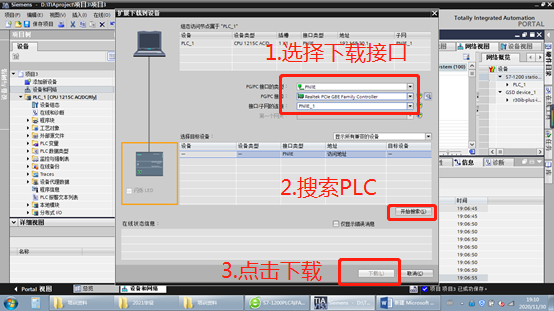

19.选择下载接口，开始下载

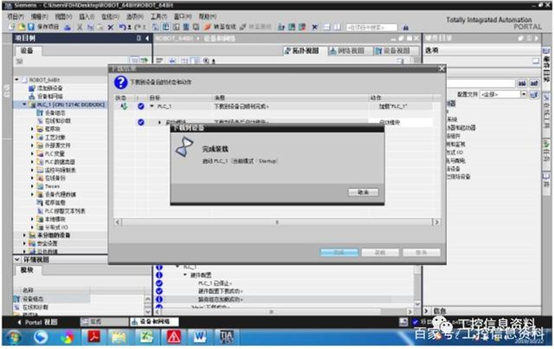

20. 下载完成

二、FANUC通讯配置

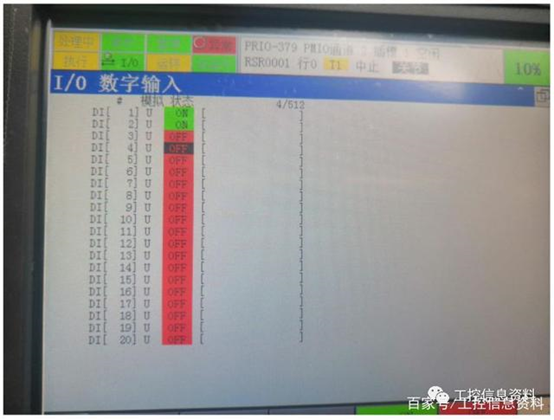

1.测试机器人的DI1-D12前2位检查通讯结果OK

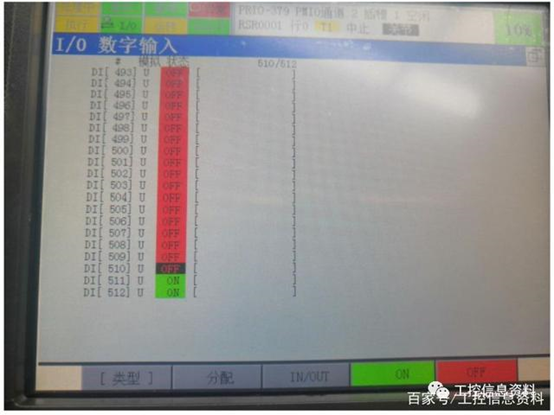

2.测试机器人的DI511-D512后2位，检查通讯结果OK

3.机器人Profinet IP设置

设置机器人Profinet IP地址 : 按下示教器上MEUN键→ 5 I/O → 选中 I/O2页面→PROFINET(M) → ENTER →选中2频道（备注：2频道是机器人做从站）→按下 DISP 键 →选中IP 地址→按下 F4 键（编辑）→编辑完成后→按下 F1 键→（适用）→完成 IP 地址编辑。
