任务六  气路的连接和绑扎
  • 1 启智导入
  • 2 映智画卷
  • 3 传智课堂
  • 4 铸造立德
  • 5 固智温习

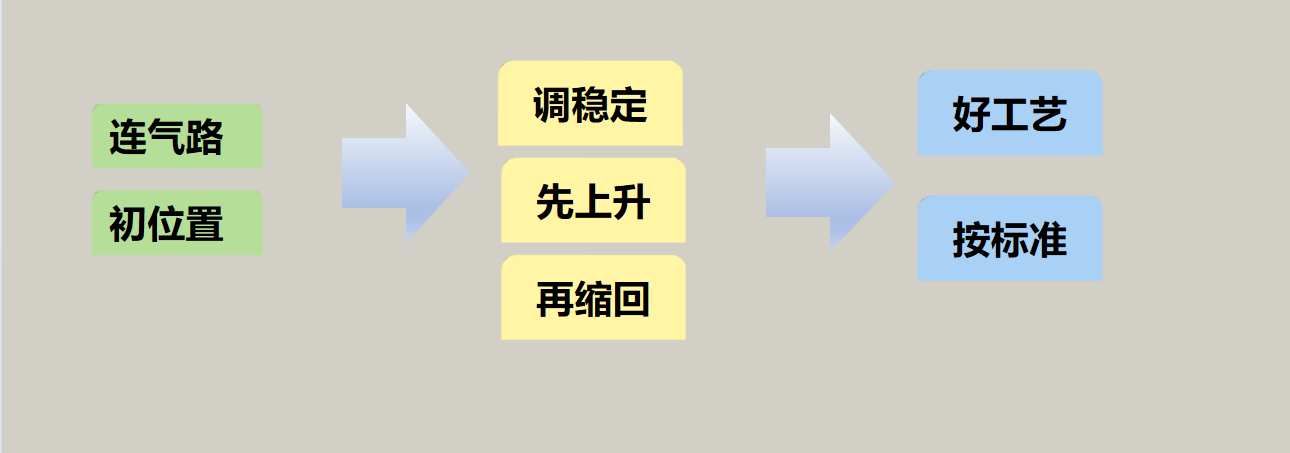

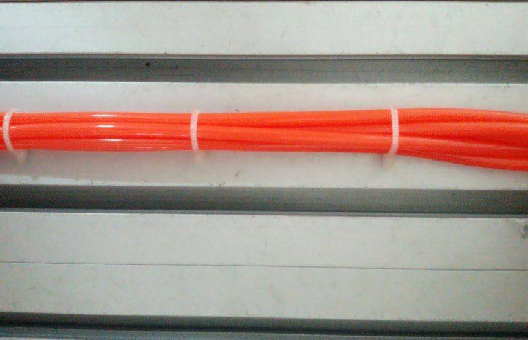

气路连接与工艺规范表

序号

规范类型

规范内容

1




第一类规范

型材板上的电缆和气管必须分开绑扎。当电缆、光纤电缆和气管都作用于同一个模块时，允许绑扎在一起

2

扎带切割后剩余长度需小于等于1毫米，以免伤人

3

扎带的间距为一个拳头的距离或者50毫米

4

线缆托架（线夹子）的间距为120毫米

5

经过铝型材台面的所有电缆、气管和电线都必须使用线缆托架（线夹子）进行固定

6




第二类规范


第一根扎带离电缆线气管接头连接处的最短距离为60毫米

7

不得因为气管折弯、扎带太紧等原因造成气流受阻

8

所有沿着型材往下走的线缆和气管在安装时需要使用线夹固定

9

气管不得从线槽中穿过（气管不可放入线槽内）

10

所有的气动连接处不得发生泄漏
