接地电阻试验
  • 1 导学

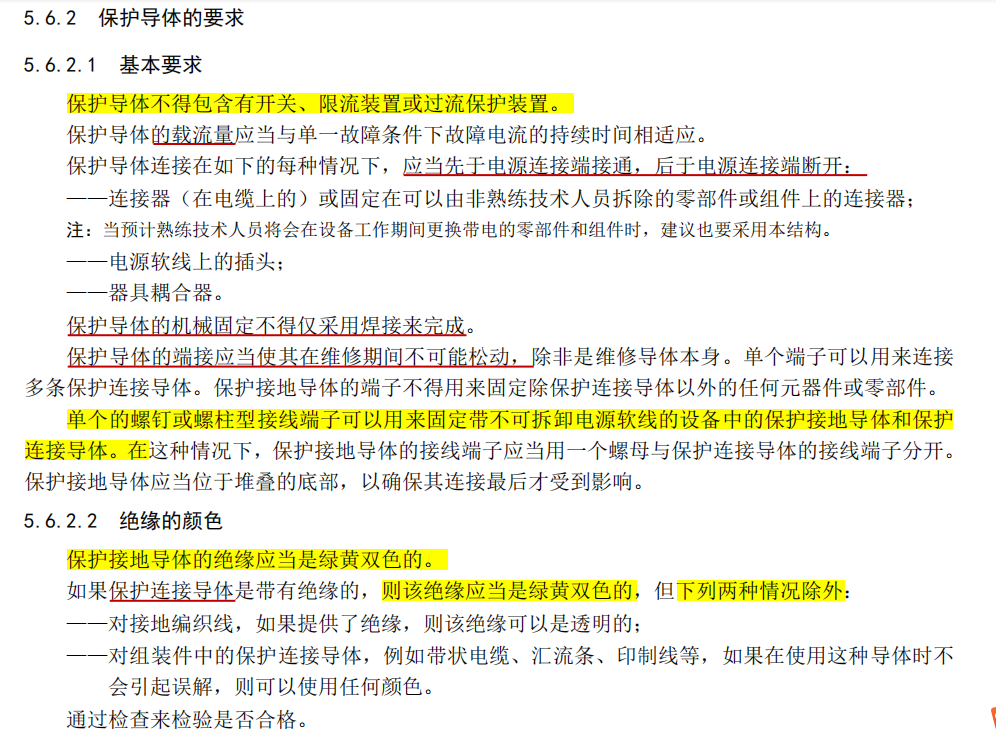

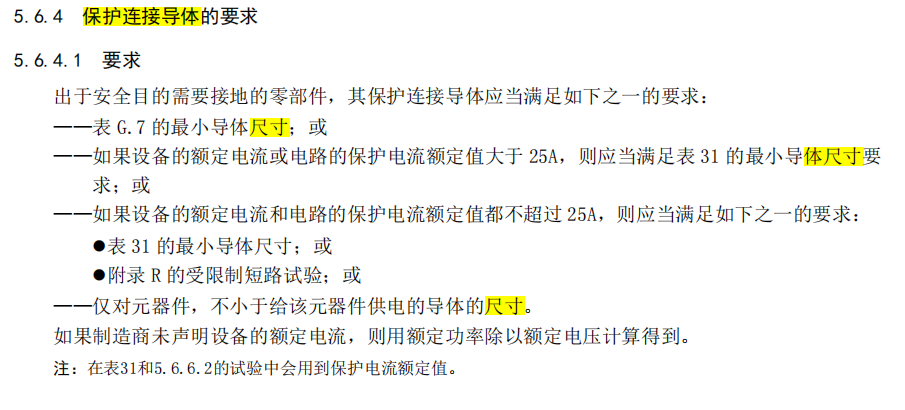

  • 2 标准学习5.6.2-5.6.4

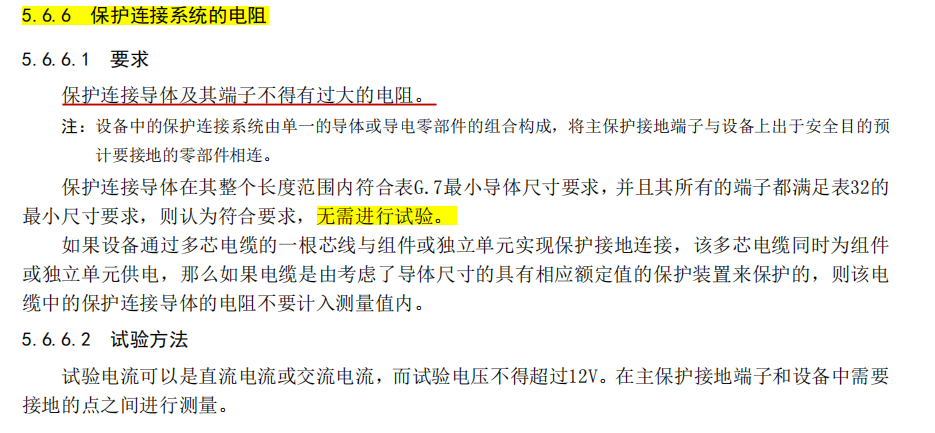

  • 3 标准学习 5.6.6
  • 4 学习视频

本节导学

1、学习任务

  •  学习保护导体的标准要求；

  •  学习保护连接系统的接地电阻测试方法；

2、学习目标

  • 能举例解释本部分新出现的术语（保护接地、保护导体、保护接地导体、保护连接导体等）；

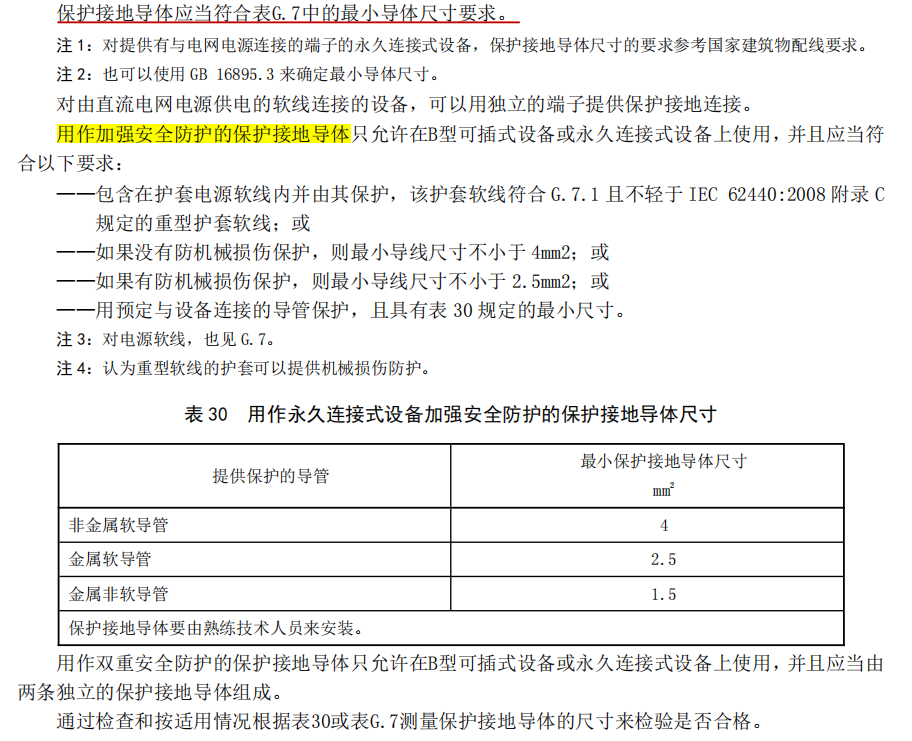

  • 能根据标准查表确定保护接地导体和保护连接导体的尺寸；

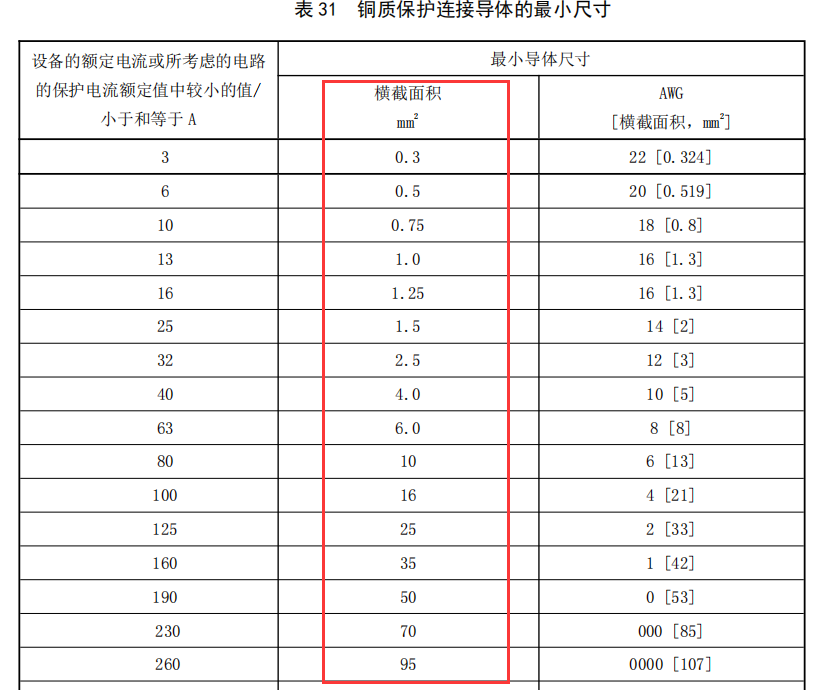

  • 能根据标准查表确定保护导体端子的尺寸；

  • 能根据标准和测试方法要求完成接地电阻的测量；

3、学习成果

  • 能分析确定产品的测试时间及额定电流 ；

  • 能按照标准正确使用接地电阻测试仪完成样品的接地电阻测试；

4、学习路径

①了解本节的学习任务和需要取得的成果；

②带着任务看标准5.6（P126）；

③总结所学内容；

④完成本节的小测验；

⑤反思所学内容。
