主要讲解电动和连续控制线路、多地点控制线路、顺序启停控制线路和自动循环控制线路等4种基本控制线路。通过分析线路要求，逐个环节绘制，启发学生掌握电气控制线路的设计方法和思维方法。

一、点动和连续控制线路

点动控制线路如下图所示，其工作过程为：合上刀开关QK，作好起动准备；按按钮SB，接触器线圈通电，主触头闭合，电动机M直接起动。当松开SB时，触头位，删线圈断电，主触头断开，电动机停止转动。

二、连续控制线路

（1）连续控制线路

（2）既能点动又能连续的控制线路

图a）所示线路采用旋钮开关实现控制。点动操作时，将旋钮开关SA转到断开位置，操作按钮SBl即可实现电动机M点动控制。连续运转时，将SA转到闭合位置，自锁触头起作用，即可实现连续控制。此线路适用于不经常点动操作的场合。

图b）所示线路采用复合按钮实现控制。点动工作时，按下复合按钮SB2，其动断触头撕开自锁电路，然后动合触头闭合，接通起动控制电路，接触器删线圈通电，主触头闭合，电动机M点动。当松开SB2时，其动合触头断开，接触器线圈断电，主触头断开，电动机停止撼动。若需要电动相涟续运转，则按下起动按钮SBl，此时自锁触头起作用。该线路操作方便，适用于点动操作频繁的场合，但是它的工作并不完全可靠。这是因为在点动控制时，如果接触器删的释放时间大于复合按钮的复位时间，则在点动结束、松开按钮SB2时，接触器KM的自锁触头尚未打开而SB2的动断触头已经闭合，致使自锁回路保持通电，电机连续运转，此时线路将无法实现正常的点动控制。

图c）所示线路采用中间继电器实现控制。按下按钮SB2可实现电动机点动，当按下船按钮SBl时，中间继电器K的动合触头起自锁作用，电动机实现连续运转。此线路虽然多操了一个中间继电器，但工作可靠性明显提高，适用于电动机功率较大并需要经常点动操作。

三、多地点控制线路

（1）定义

在两个及以上的地点进行控制。

（2）线路组成原则

各地启动按钮的动合触头并联连接；各地停止按钮的动断触头串联连接。

四、顺序启停控制线路

（1）顺序启停方式

电动机顺序启动、同时停止；顺序启动、顺序停止；顺序启动、逆序停止控制线路。

（2）线路组成原则

① 先动接触器的动合触头应串联在后动接触器的线圈电路中；

② 先停接触器的动合触头应与后停接触器的停止按钮并联；

③ 对于同时动作的两个或两个以上接触器，其公共通路中应串接相应的动作按钮。

五、自动循环控制线路

控制方式

通常采用行程开关，按行程控制原则实现自动往复运动。

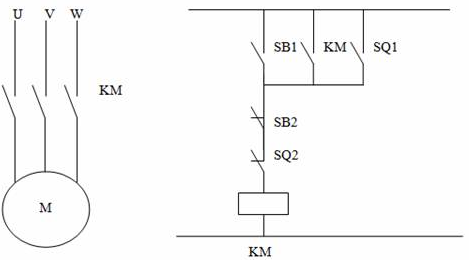

1. 运用低压电气元件的知识，设计一个游泳池自动进水控制电路，要求游泳池内水位低于低水位时能自动进水，当游泳池内水位高于低水位时能自动停止进水。

解：主电路和控制电路如下：

其中：SB1为系统启动按钮；SB2为停止按钮；SQ1为低水位限位开关；SQ2为高水位限位开关；KM为接触器。

2. 有一台四级皮带运输机，分别由M1、M2、M3、M4四台电动机拖动，其动作顺序如下：

①启动要求按M1-M2-M3-M4顺序启动   ②停止要求按M4-M3-M2-M1顺序停止

 启动和停止的间隔时间可任意设置，可采用继电器控制，也可采用可编程控制器进行设计。如果采用PLC，请选用CPM1A机型，设计方法任意。

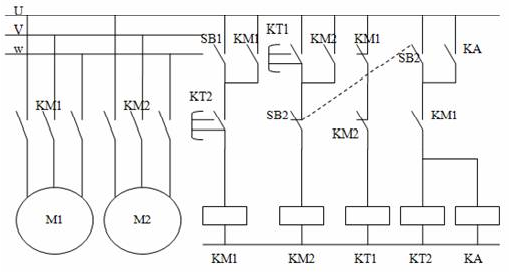

3. 利用低压电器编写一个电气原理图。控制要求是：有2台电机，要求顺序启动，电机的启动时间间隔为10秒（由定时器设定）；逆序停止，电机的停止时间间隔为15秒（由定时器设定）。
 解：SB1系统启动按钮；SB2系统停止按钮；KT1和KT2为计时器，分别定时10s和15s；M1和M2为2个电动机；KM1和KM2为2个接触器；KA为中间继电器
