基元平面叶栅概念的等效引入与意义作用

3.4 基元级平面叶栅概念的等效引入与其

气动意义

以上基元级近似是一个包含叶片数量这么多叶型的一个薄壁圆柱面，为了便于观测、分析和设计，我们将此圆柱面按几何法展开而铺成一个二维平面，其厚度无限薄。

展开成为平面的该基元级便包括了两排“二维平面叶栅”流动的基元级：一排为平面动叶栅（理论上动叶型数量无限多），一排为平面静叶栅（理论上静叶型无限多）。因此通过如此转化等效替代薄壁圆柱基元级，我们便能将基元级“平面叶栅”作为了对轴流压气机级工作原理能够开展二维流动特性分析研究的最基本单元或对象。

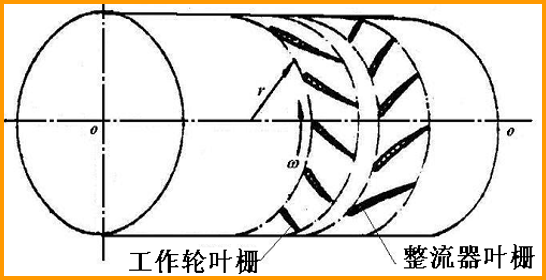

轴流叶轮圆柱基元级设想剖切面示意


基元级二维平面叶栅动叶栅相对流谱CFD模拟示例


基元级二维平面叶栅动叶栅绝对流谱CFD模拟示例
