4.3 多级压气机非设计工况工作特点

   在多级轴流压气机中，每一个单级的工作原理是完全相同的。但由于各级在流通部分中所处的位置不同，其几何参数各不相同，在非设计条件下，形成了各级中不同的气流流动和工作

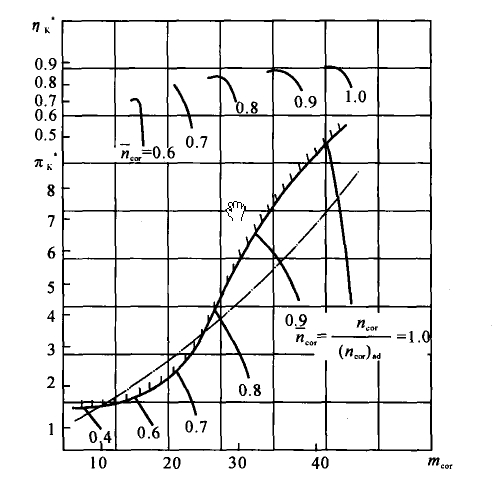

特点。图所示为标准大气条件下某型发动机九级轴流压气机的特性曲线图。特性图上的点画线表示压气机的工作线，当压气机的工作线与边界线相交时，就会发生喘振。

   当压气机工作压比高于设计值，流道收缩偏慢，那么带来的结果是轴向速度减小。

   当压气机工作压比小于设计值，流道收缩太快，那么带来的结果是轴向速度增大。
