产品质量检测（零件检测与质量分析）

潘春梅 佟军民

目录

  • 1 模块一 极限配合与检测
    • 1.1 第一次课（2学时）
    • 1.2 学习情境1 轴套尺寸检测
    • 1.3 学习情境2 连接轴尺寸检测
    • 1.4 学习情境3 减速器配合关系识读
    • 1.5 学习情境4 连接轴与轴套配合尺寸检测
    • 1.6 学习情境5 阶梯套尺寸检测
    • 1.7 学习情境6 内外丝接头螺纹检测

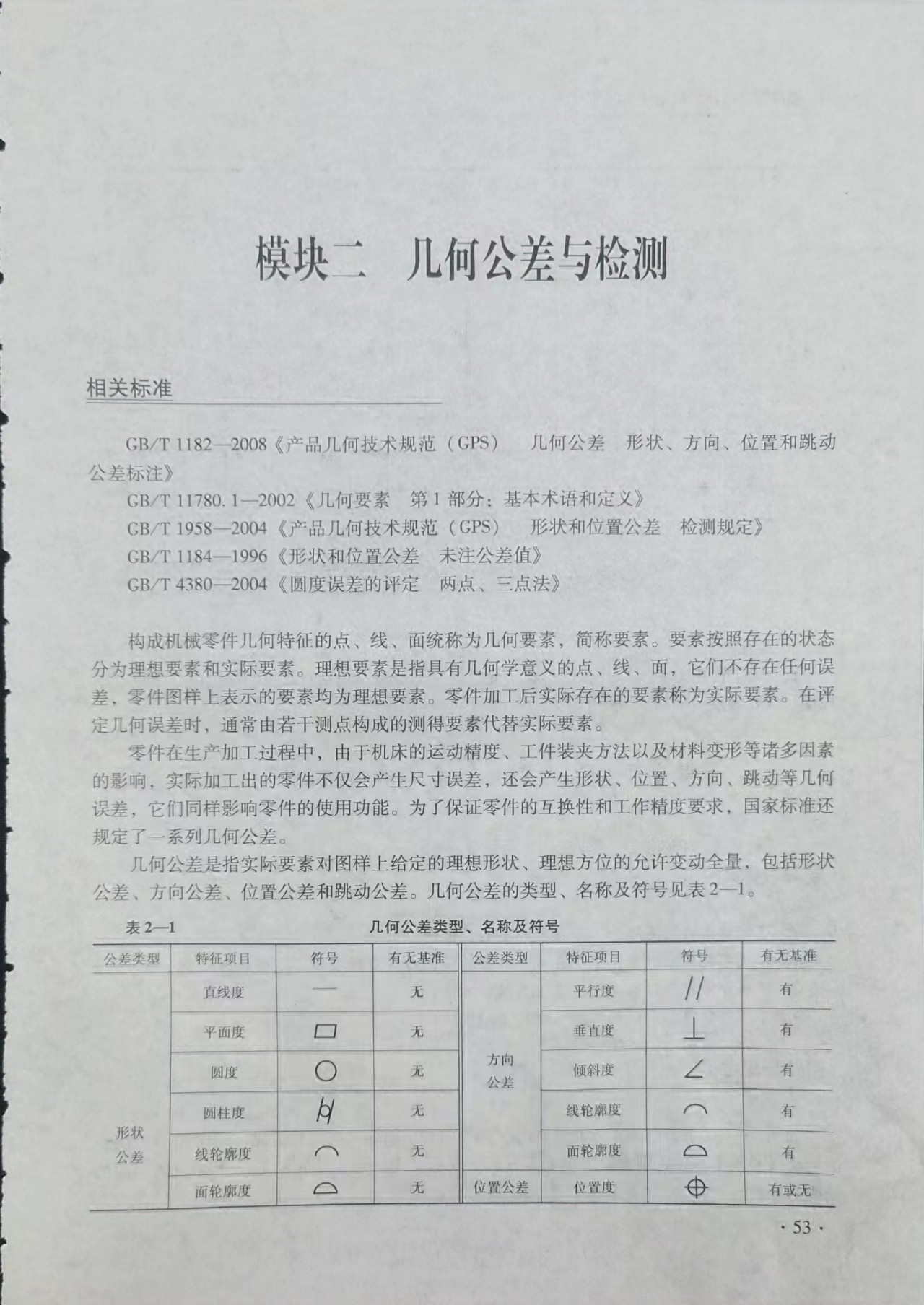

  • 2 模块二 几何公差与检测
    • 2.1 学习情境1 双头螺杆几何误差的检测
    • 2.2 学习情境2 输出轴几何公差检测
    • 2.3 学习情境3 模架几何公差检测
  • 3 模块三 表面粗糙度与检测
    • 3.1 学习情境1 输出轴表面粗糙度检测

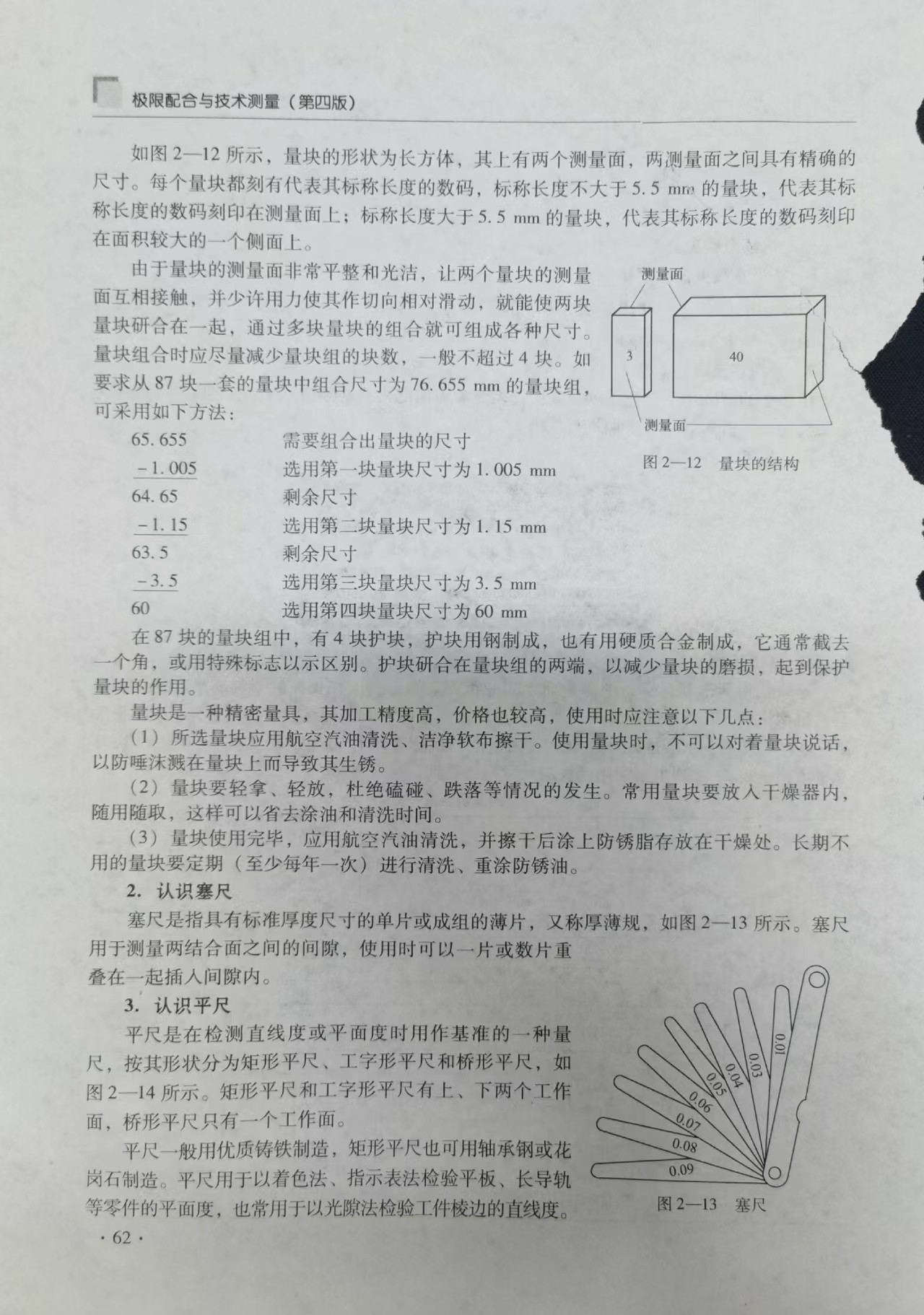

    • 3.2 教材扫描1-极限配合与尺寸检测
    • 3.3 教材扫描2-极限配合与尺寸检测-附录一

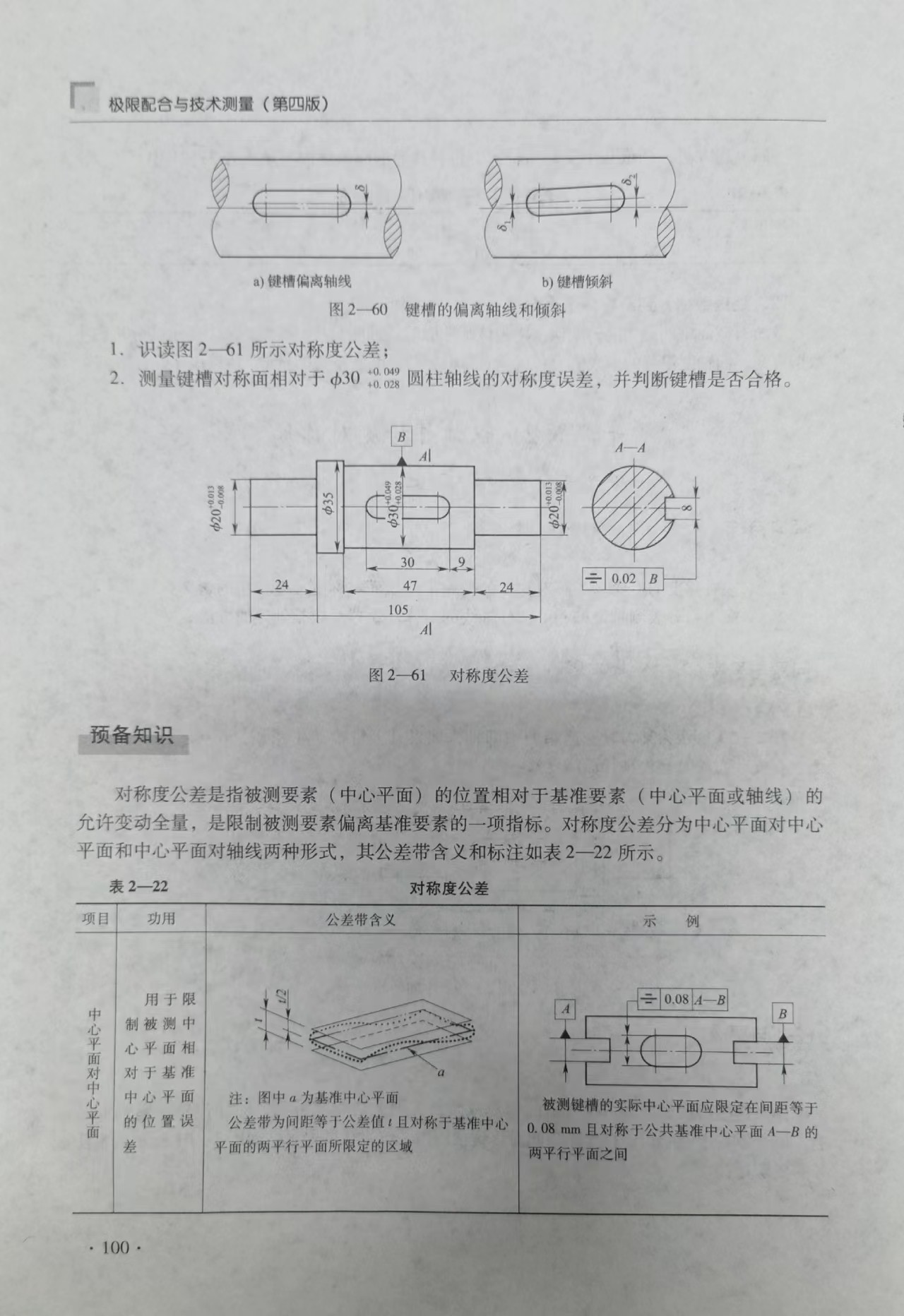

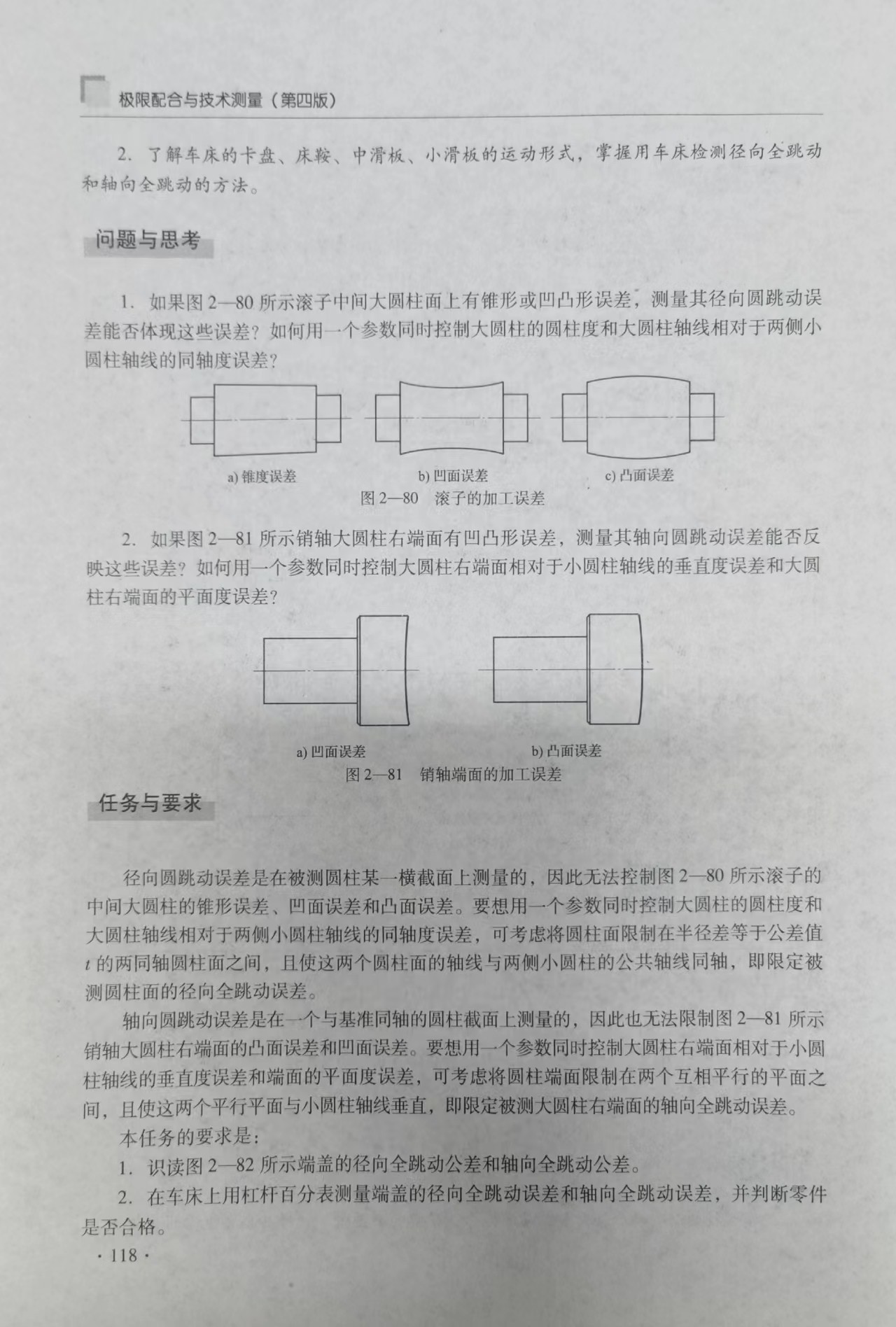

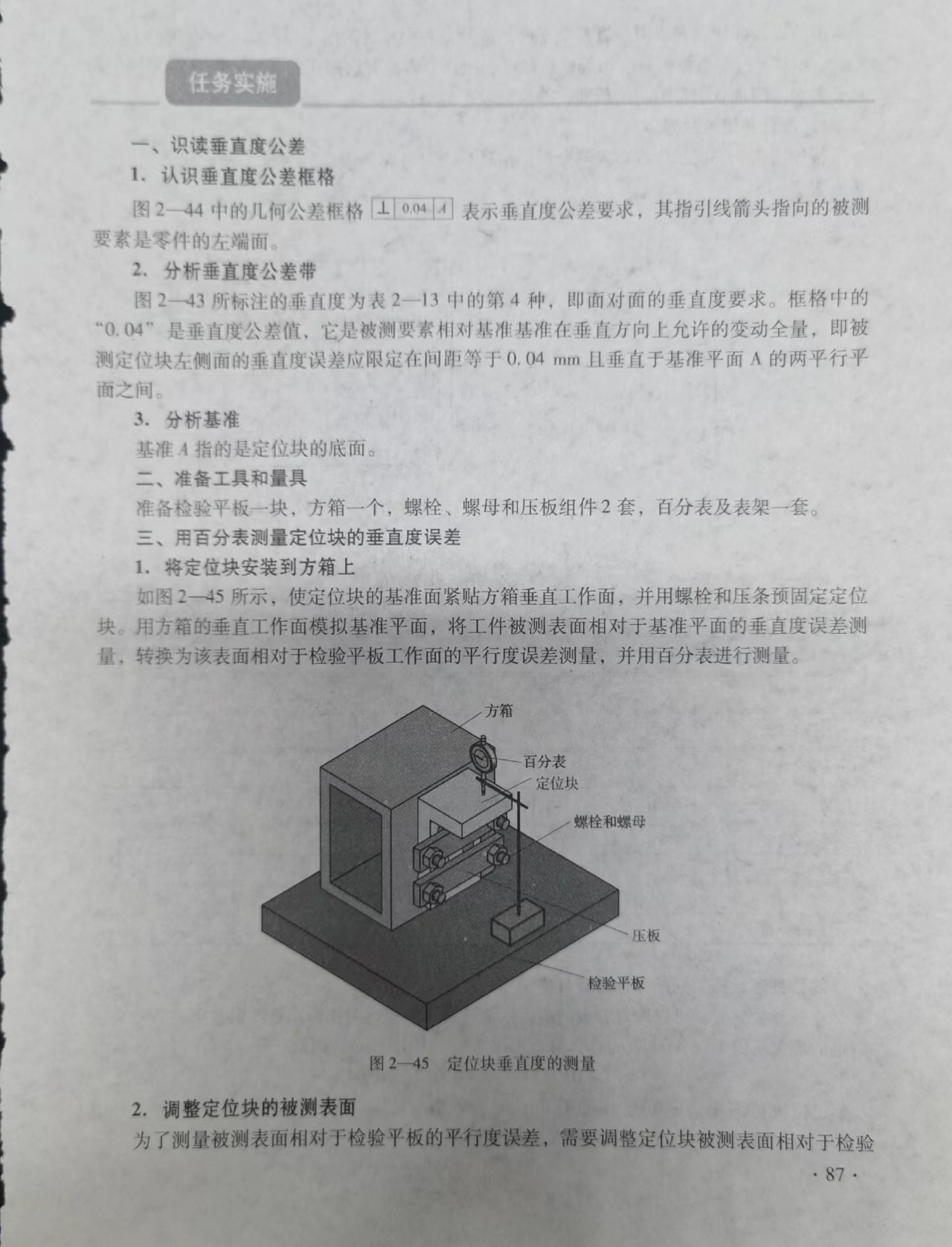

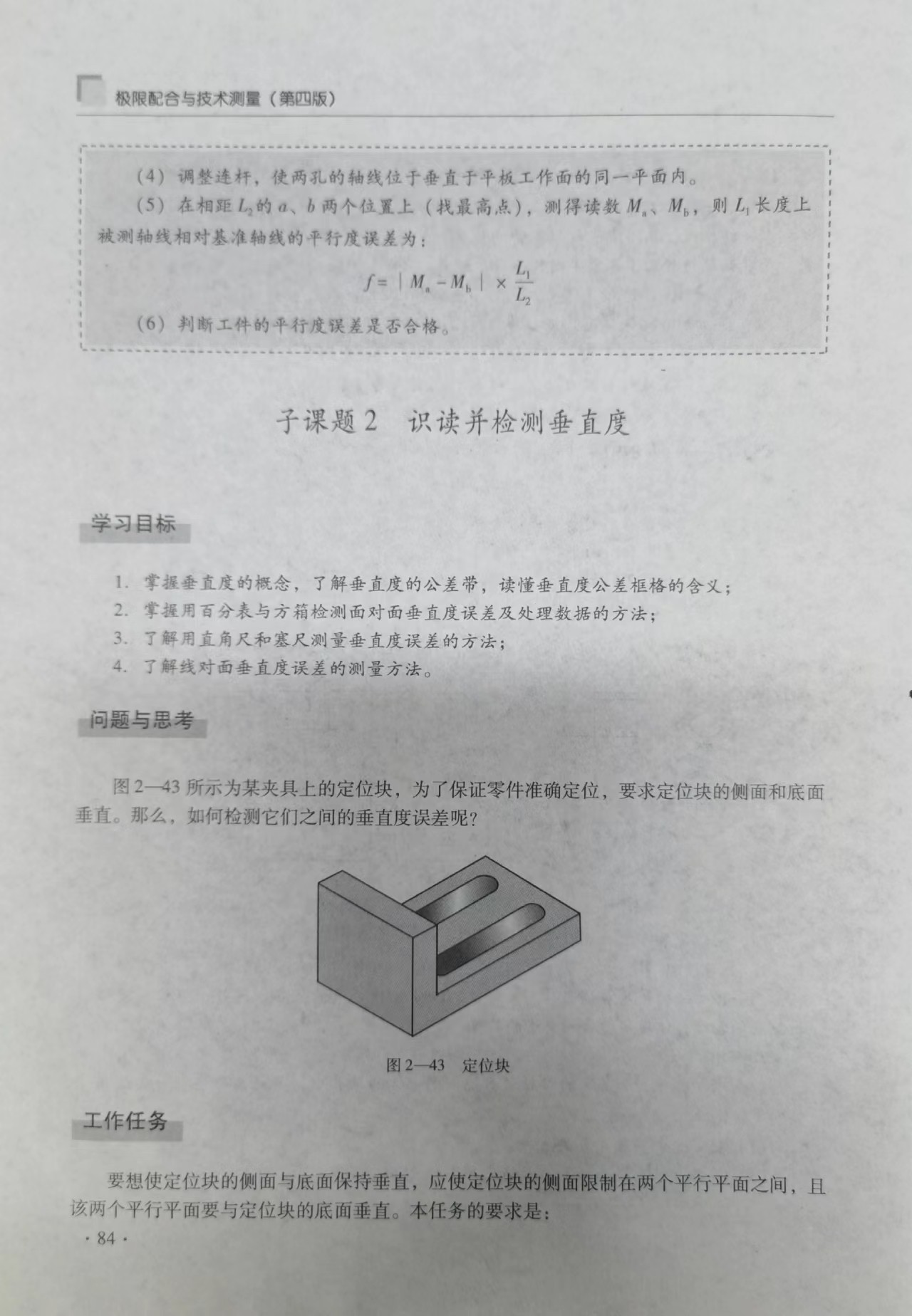

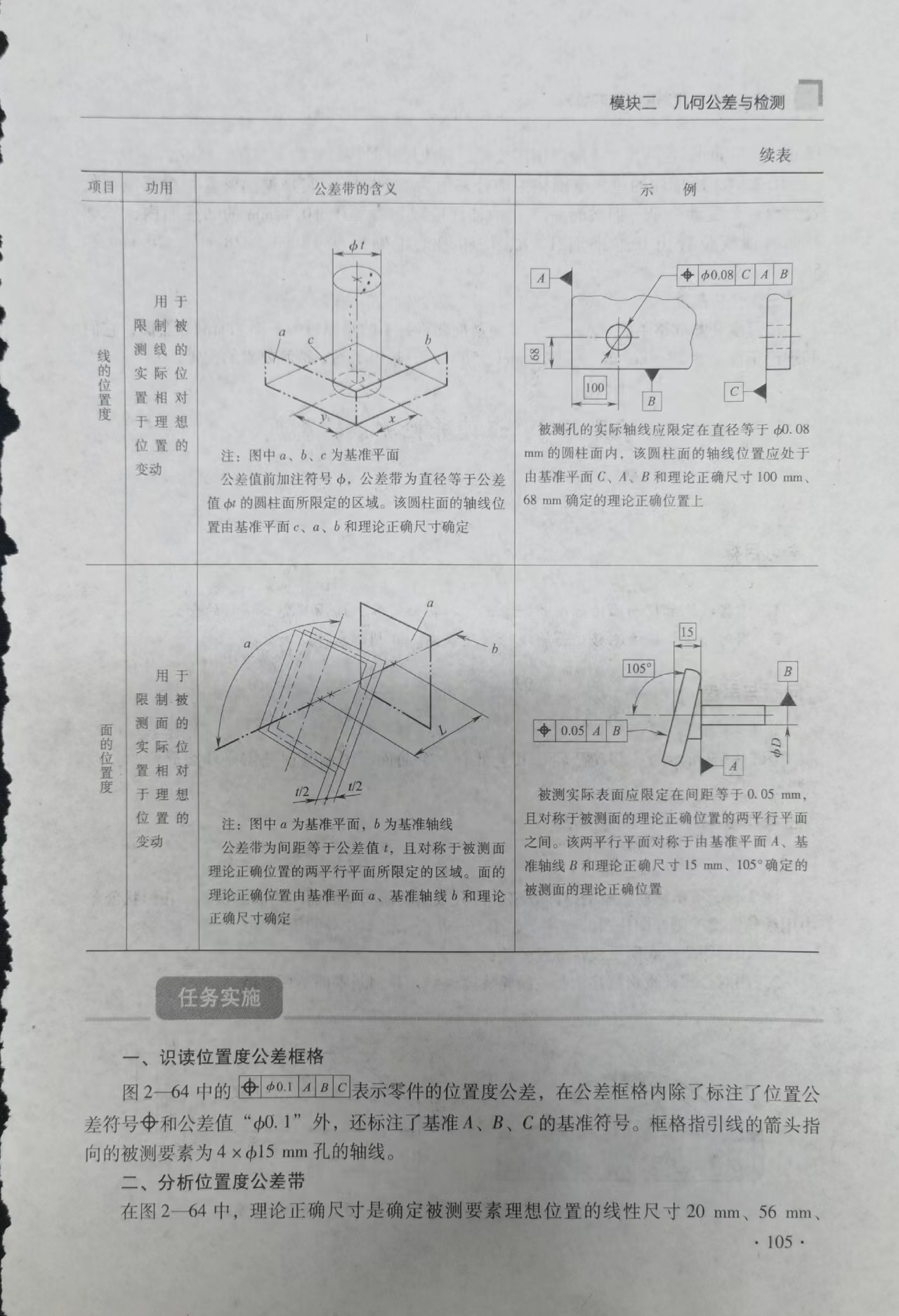

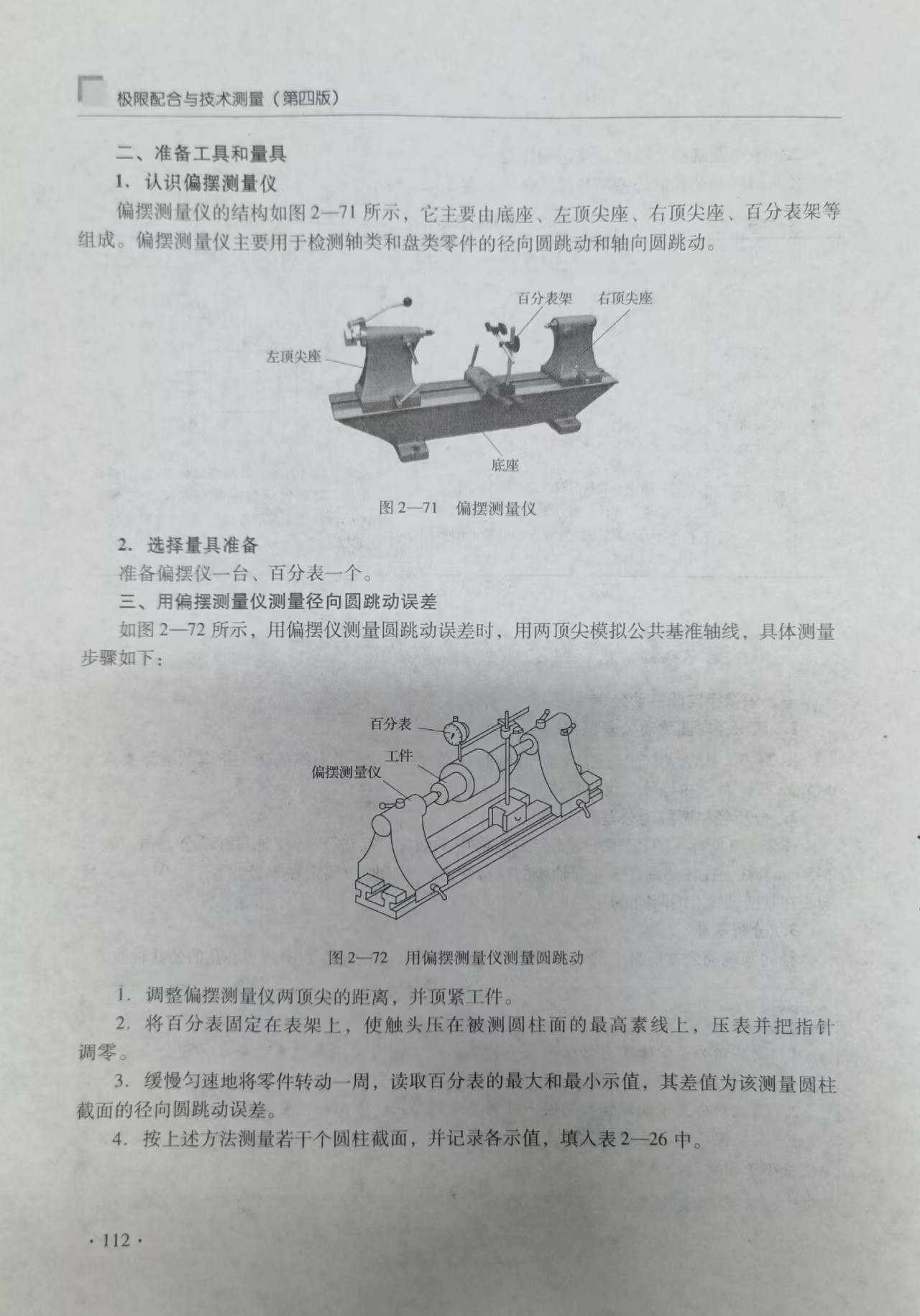

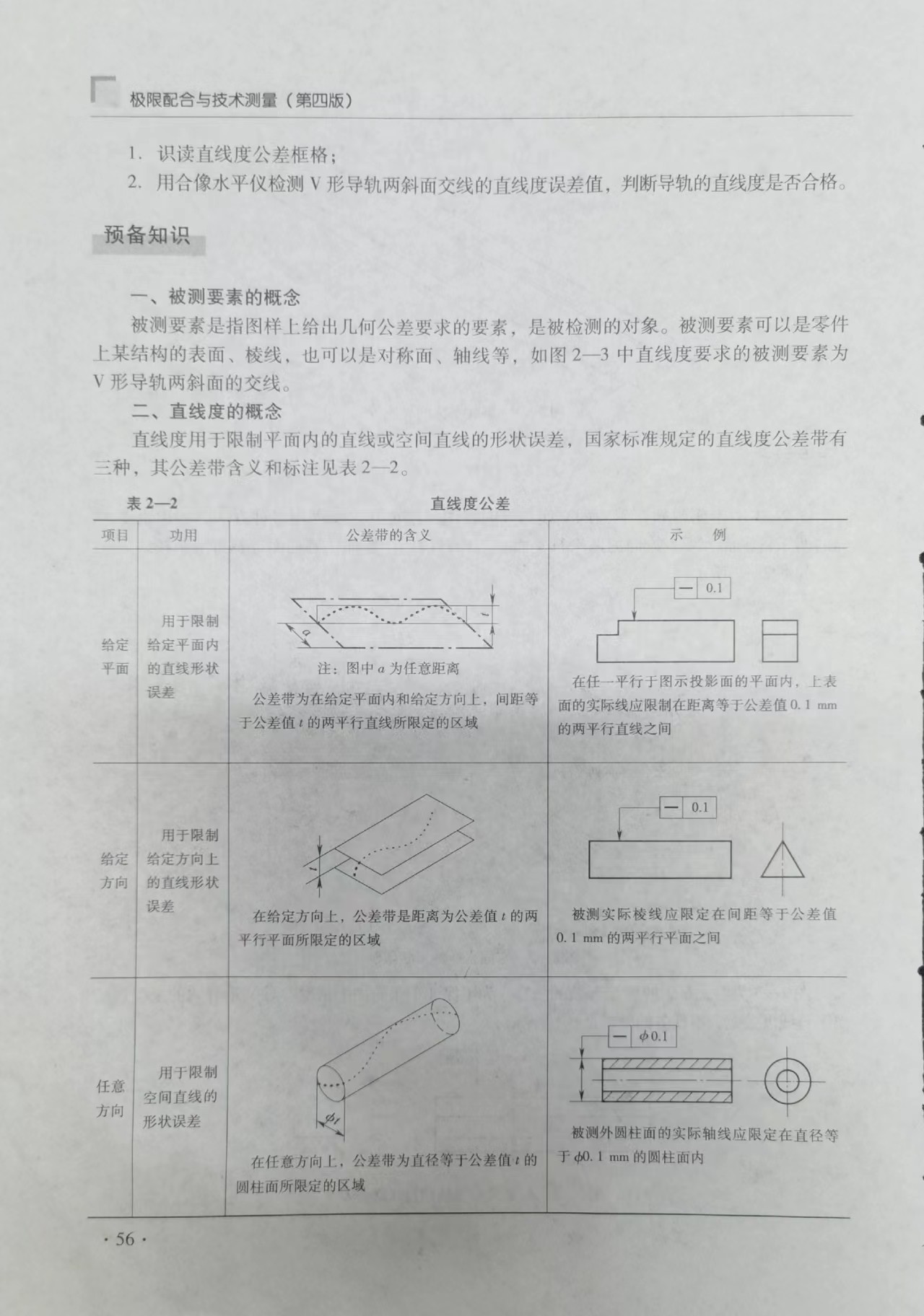

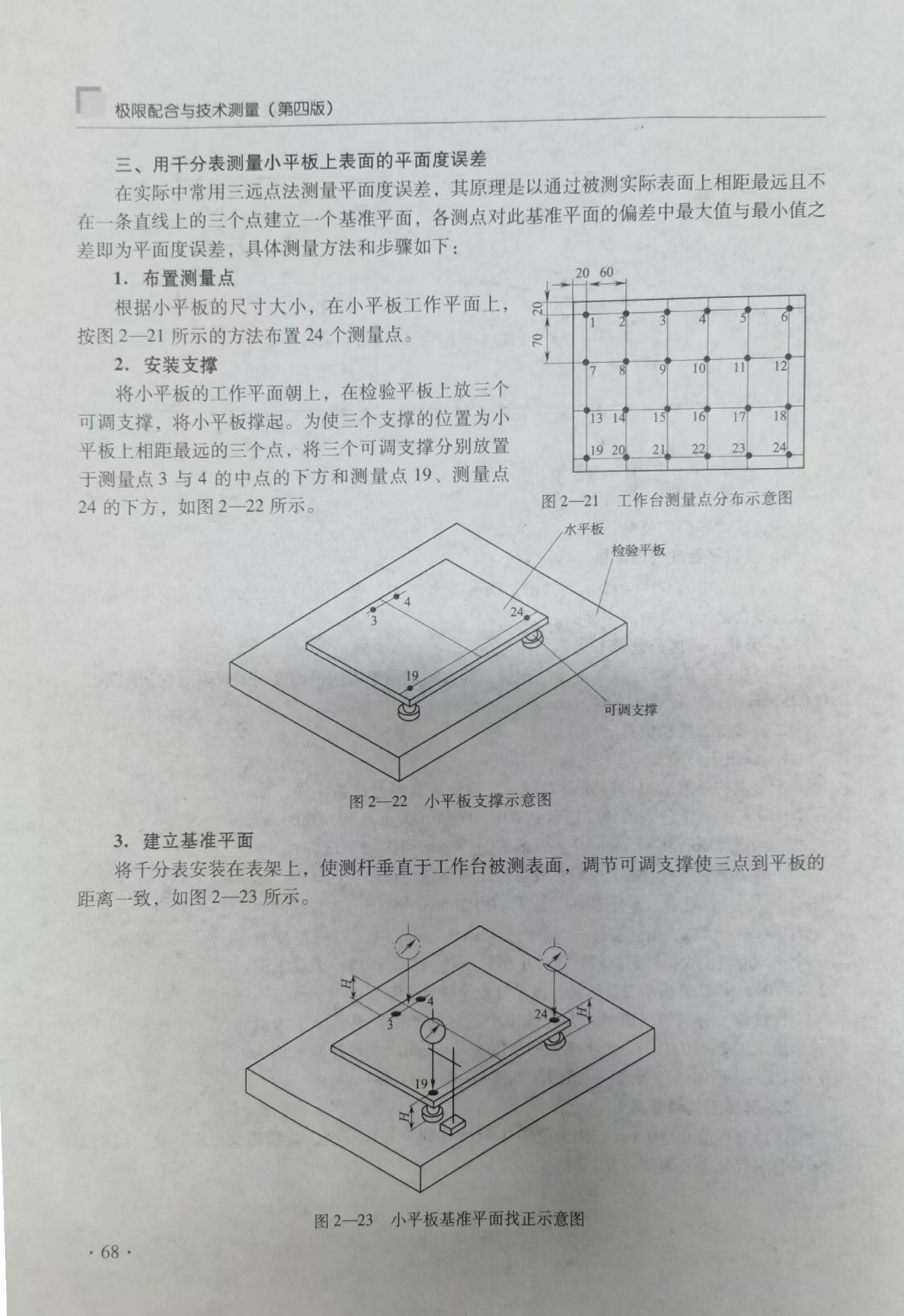

    • 3.4 教材扫描3-几何公差与检测-附录二

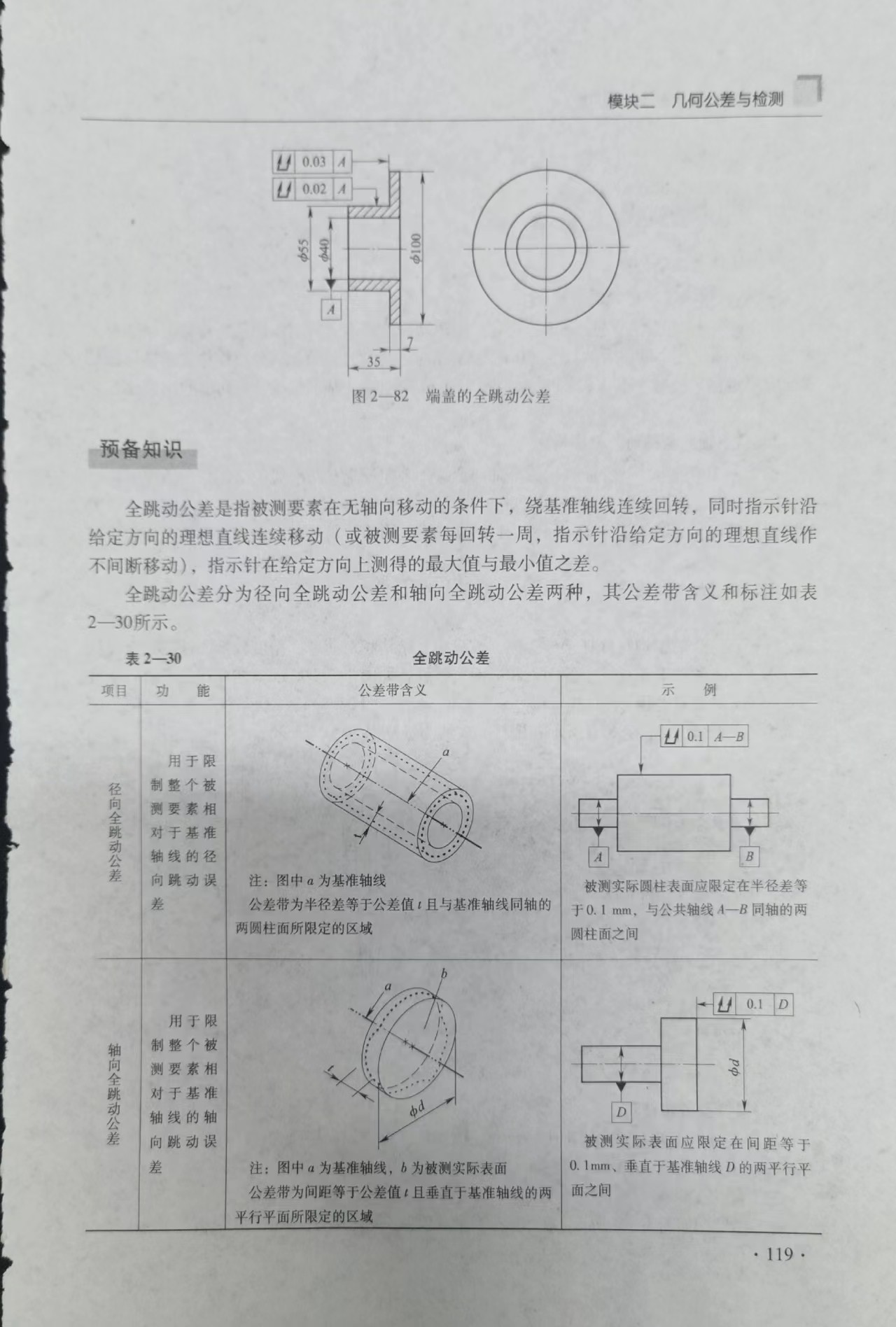

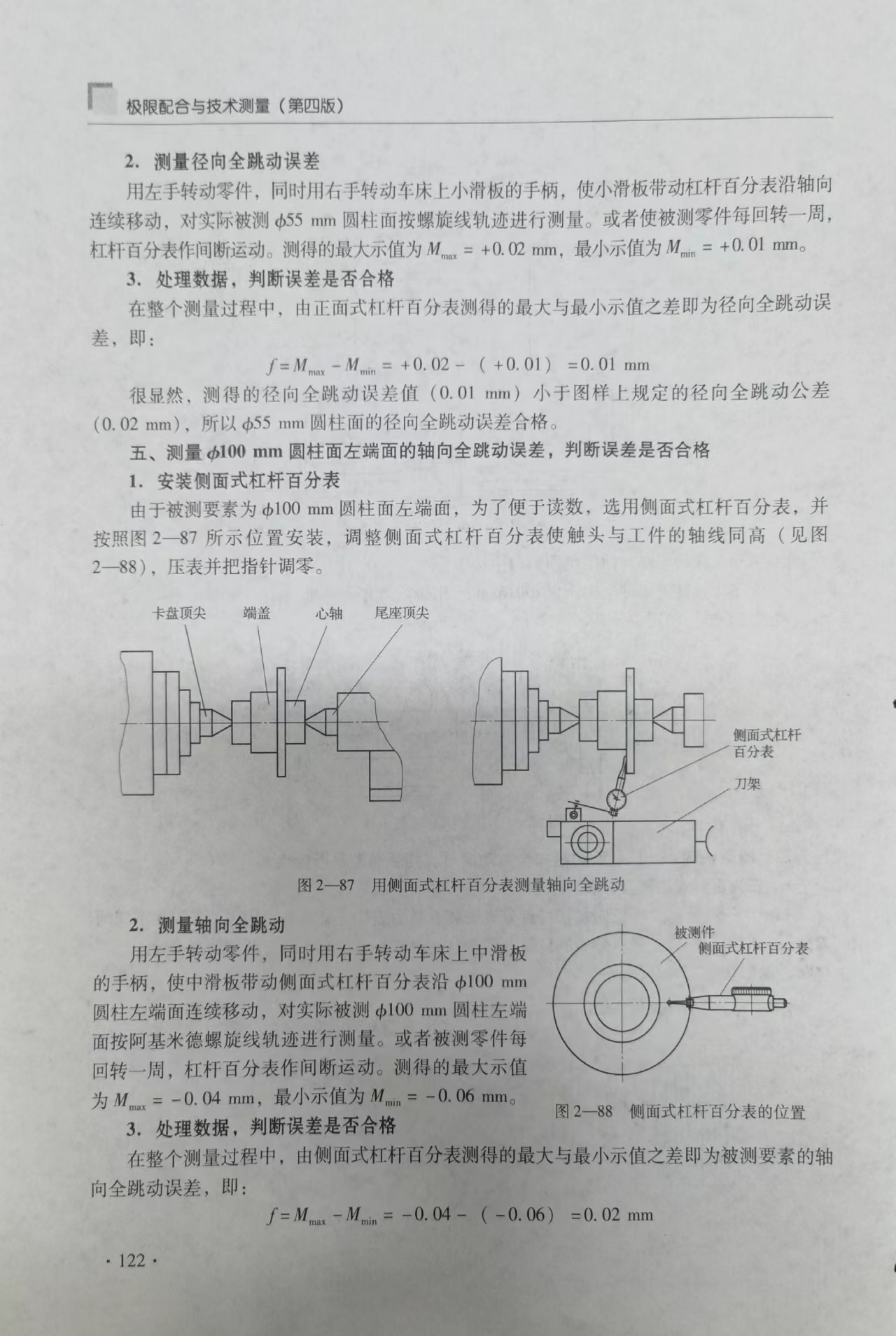

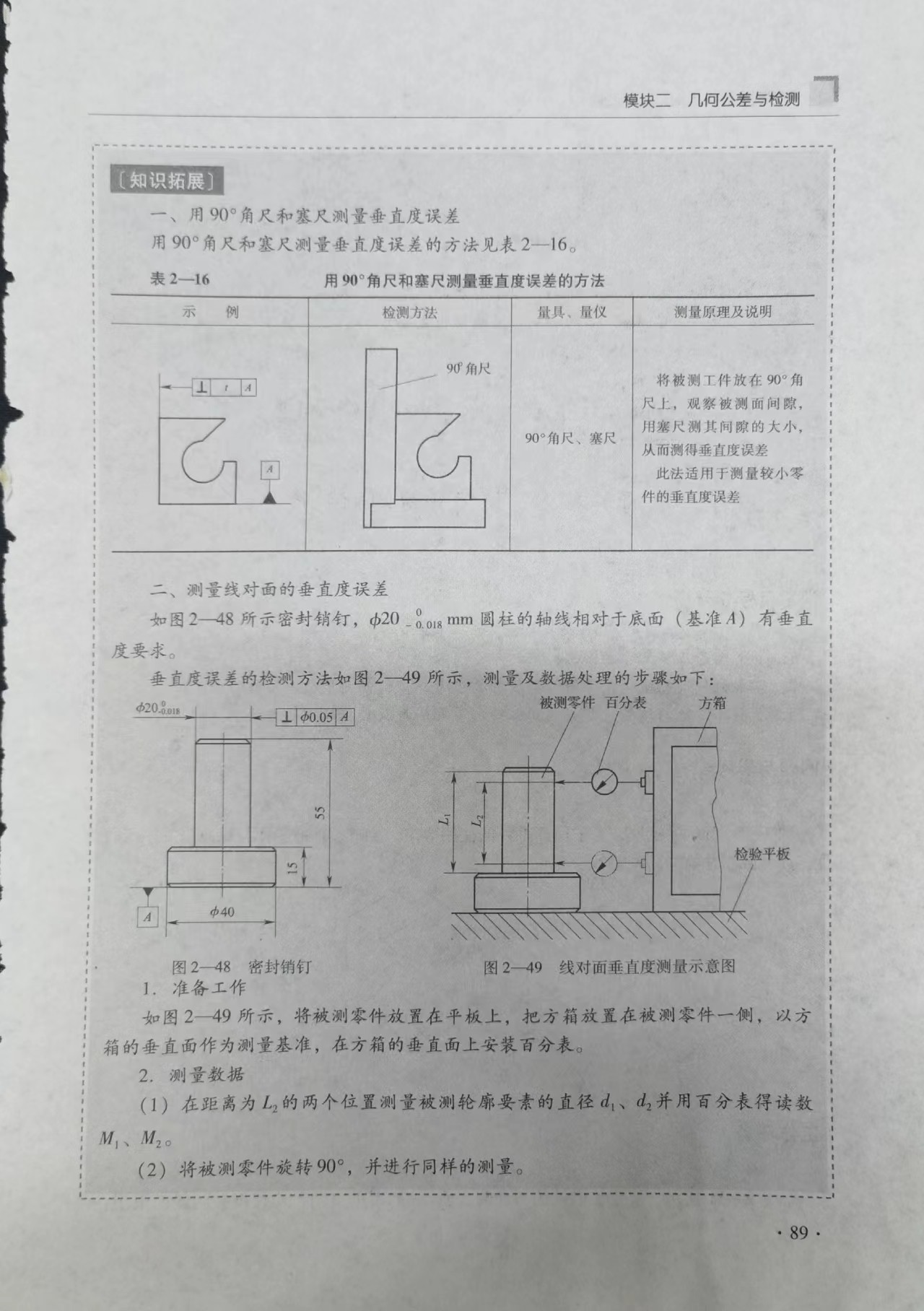

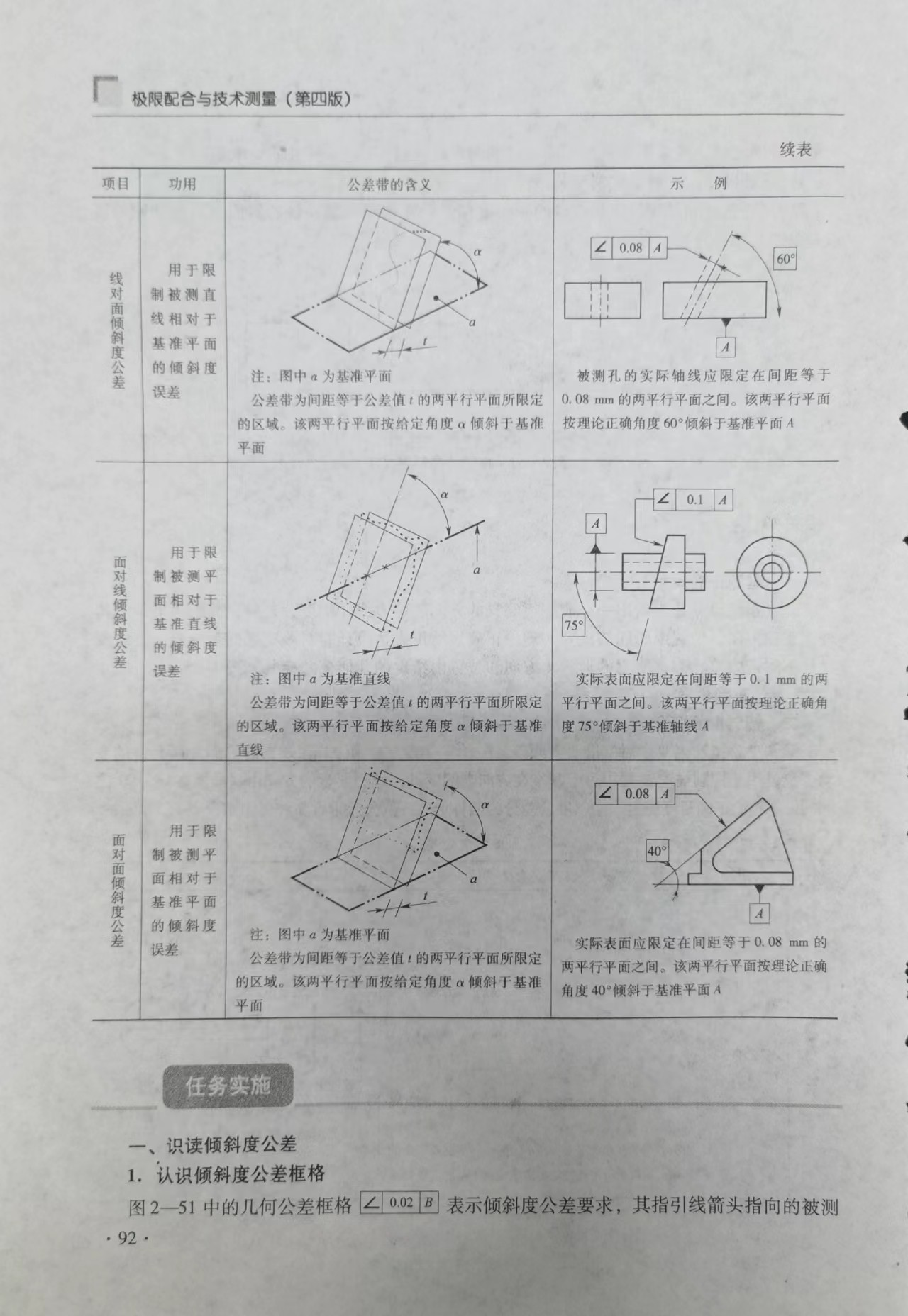

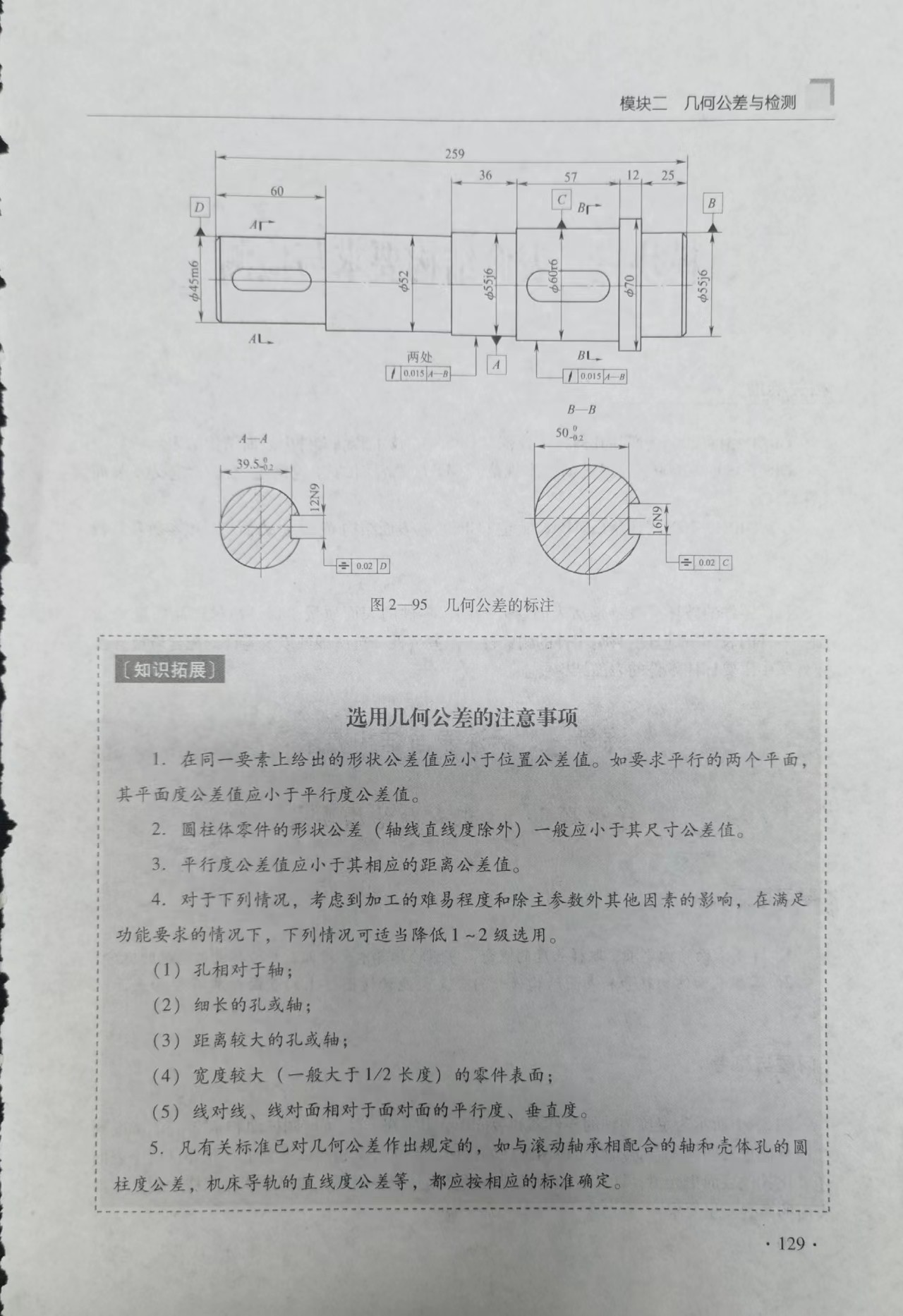

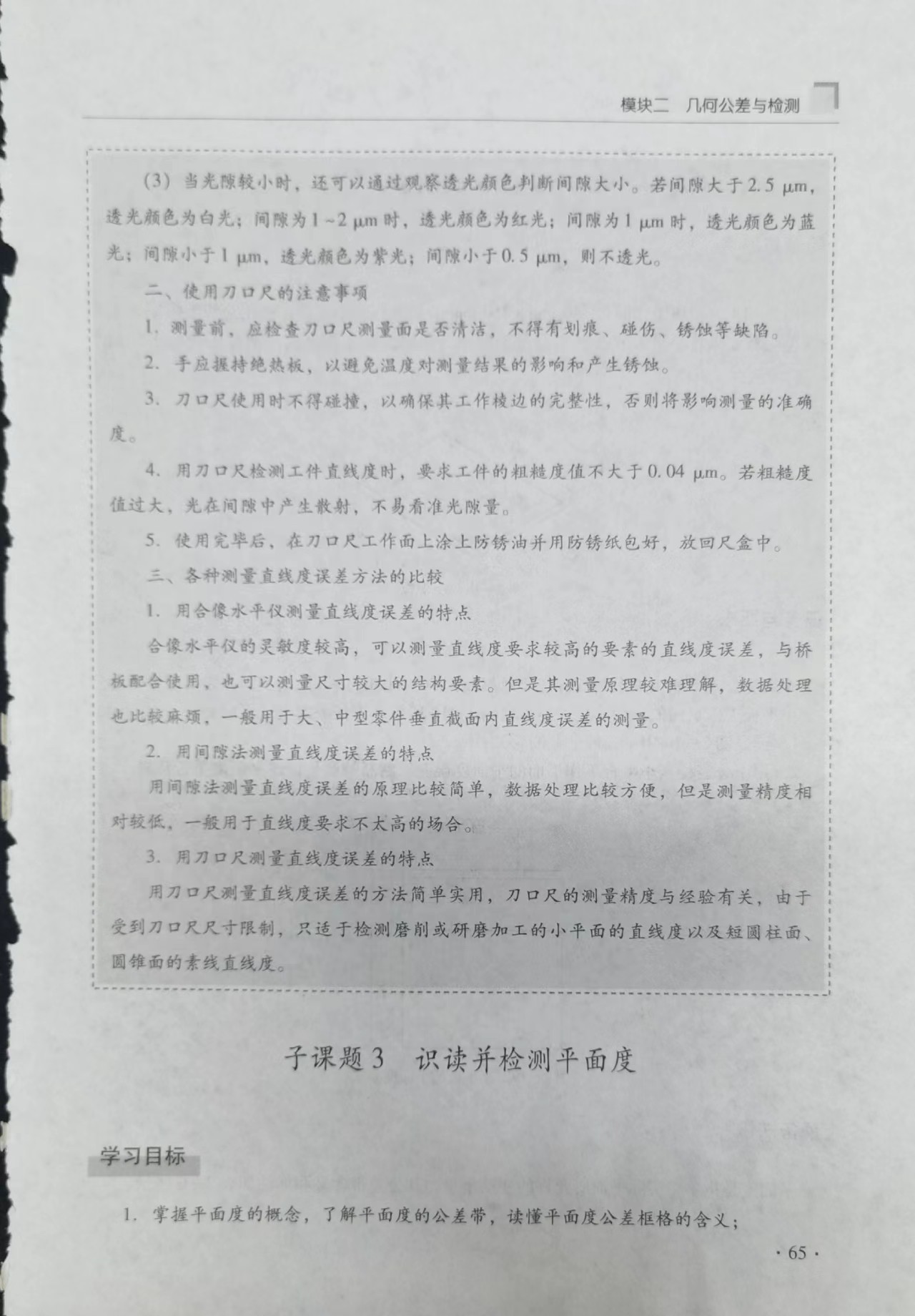

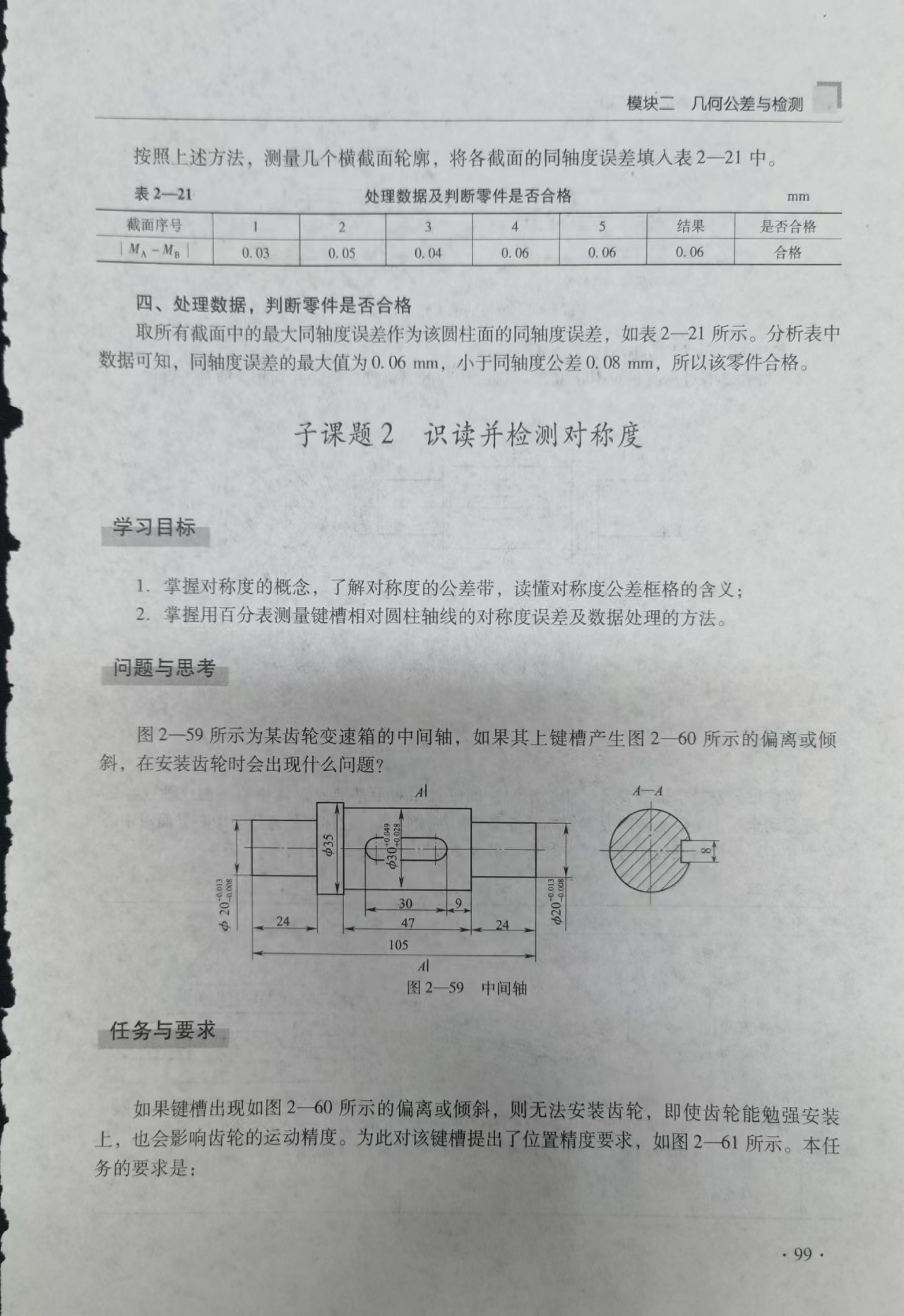

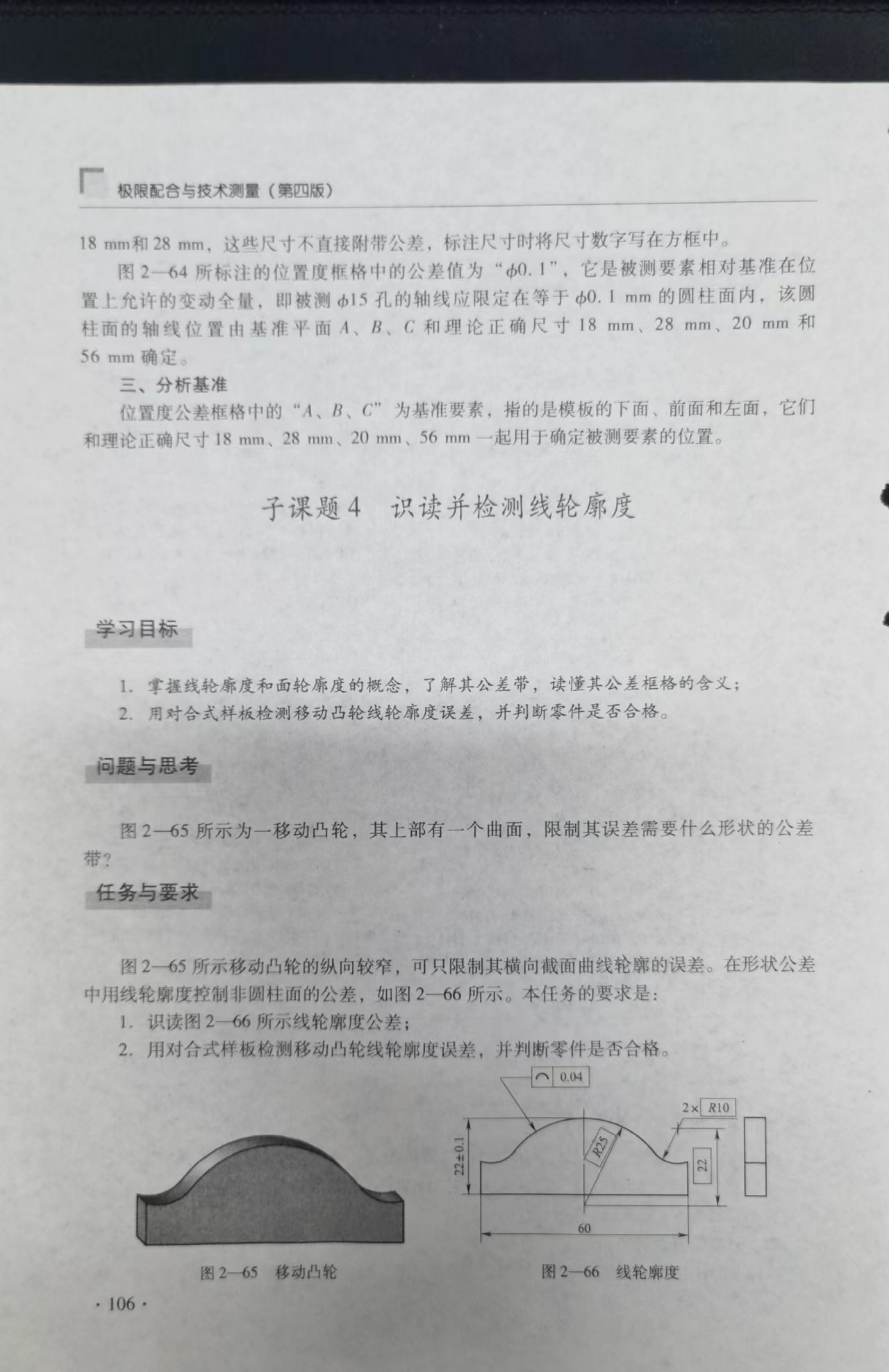

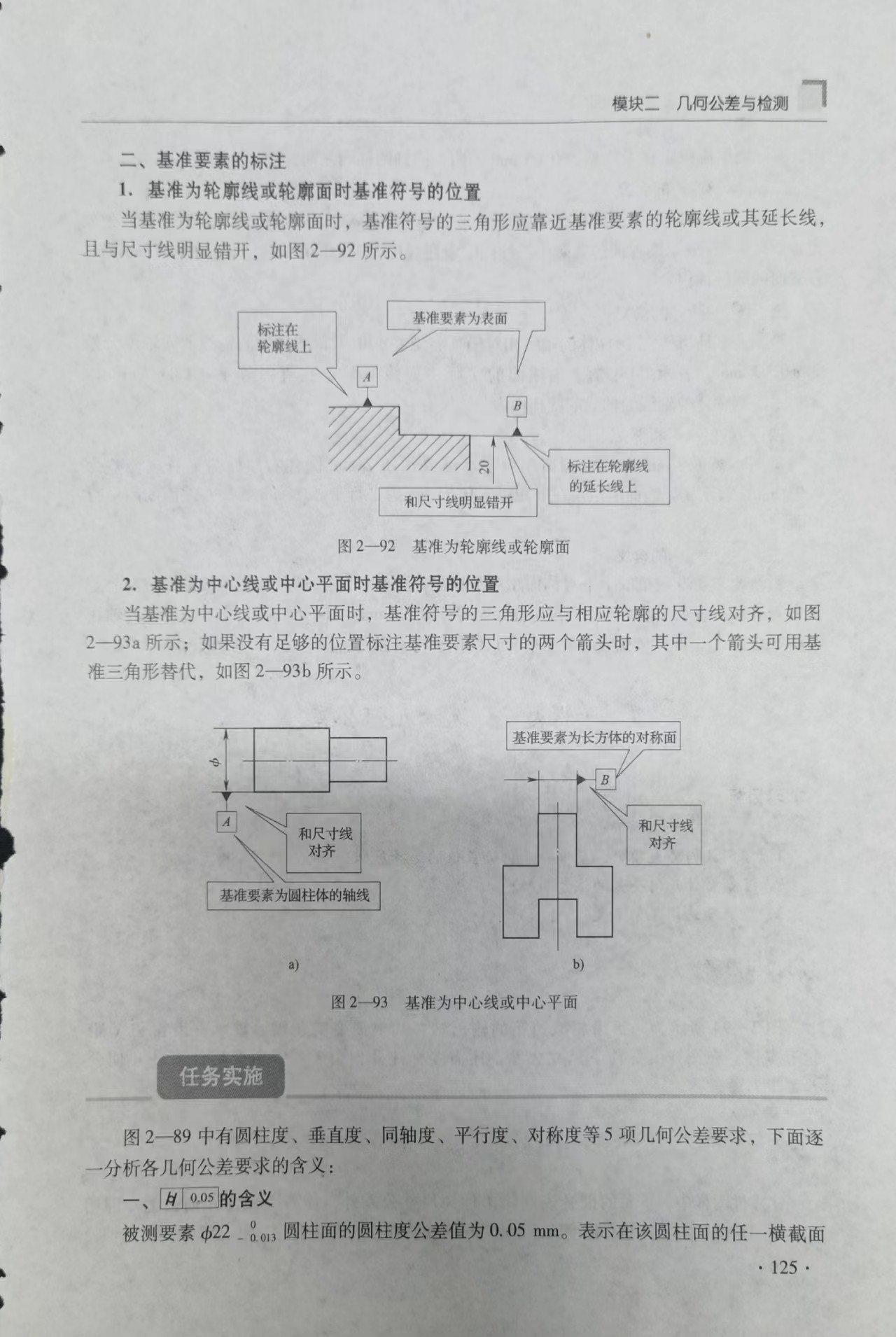

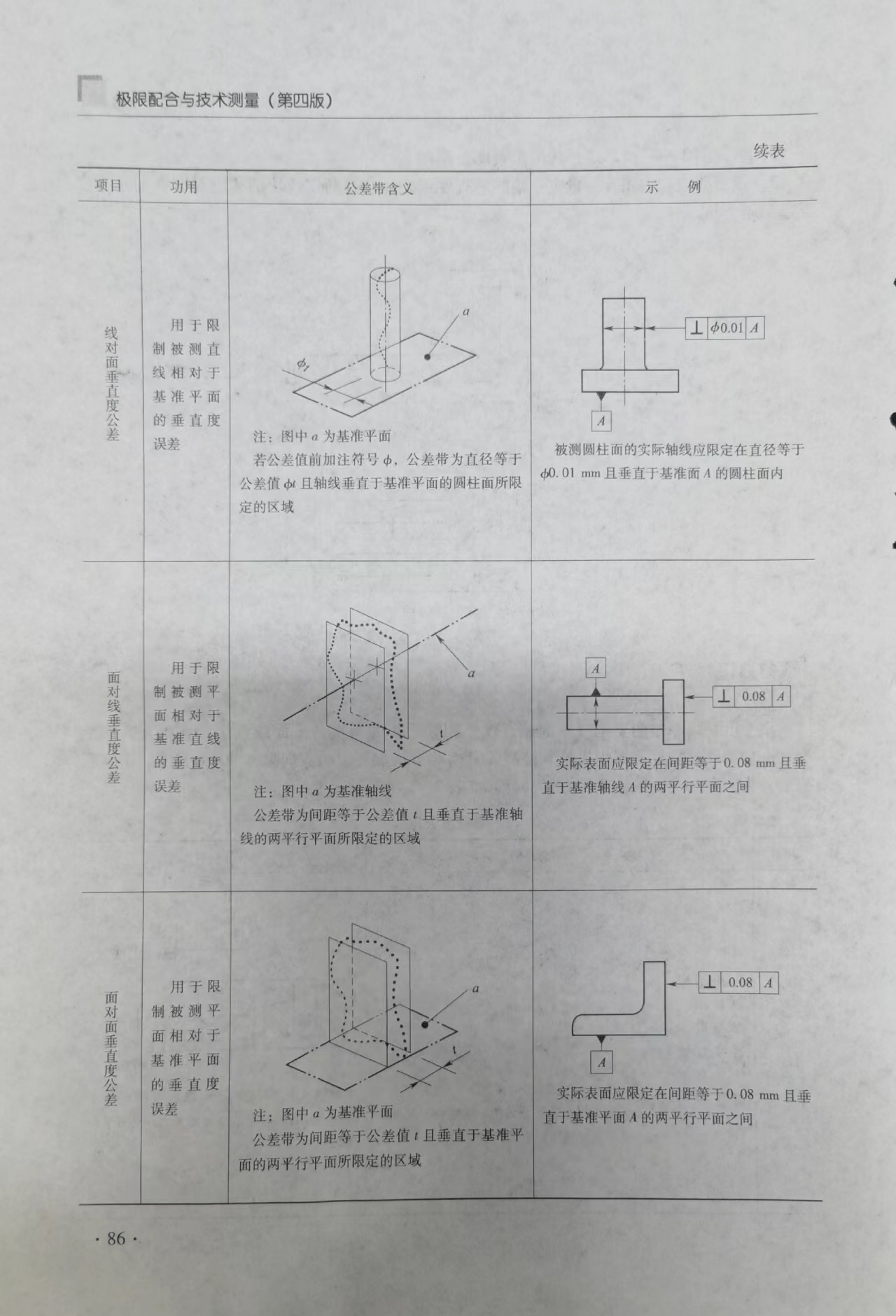

教材扫描3-几何公差与检测-附录二

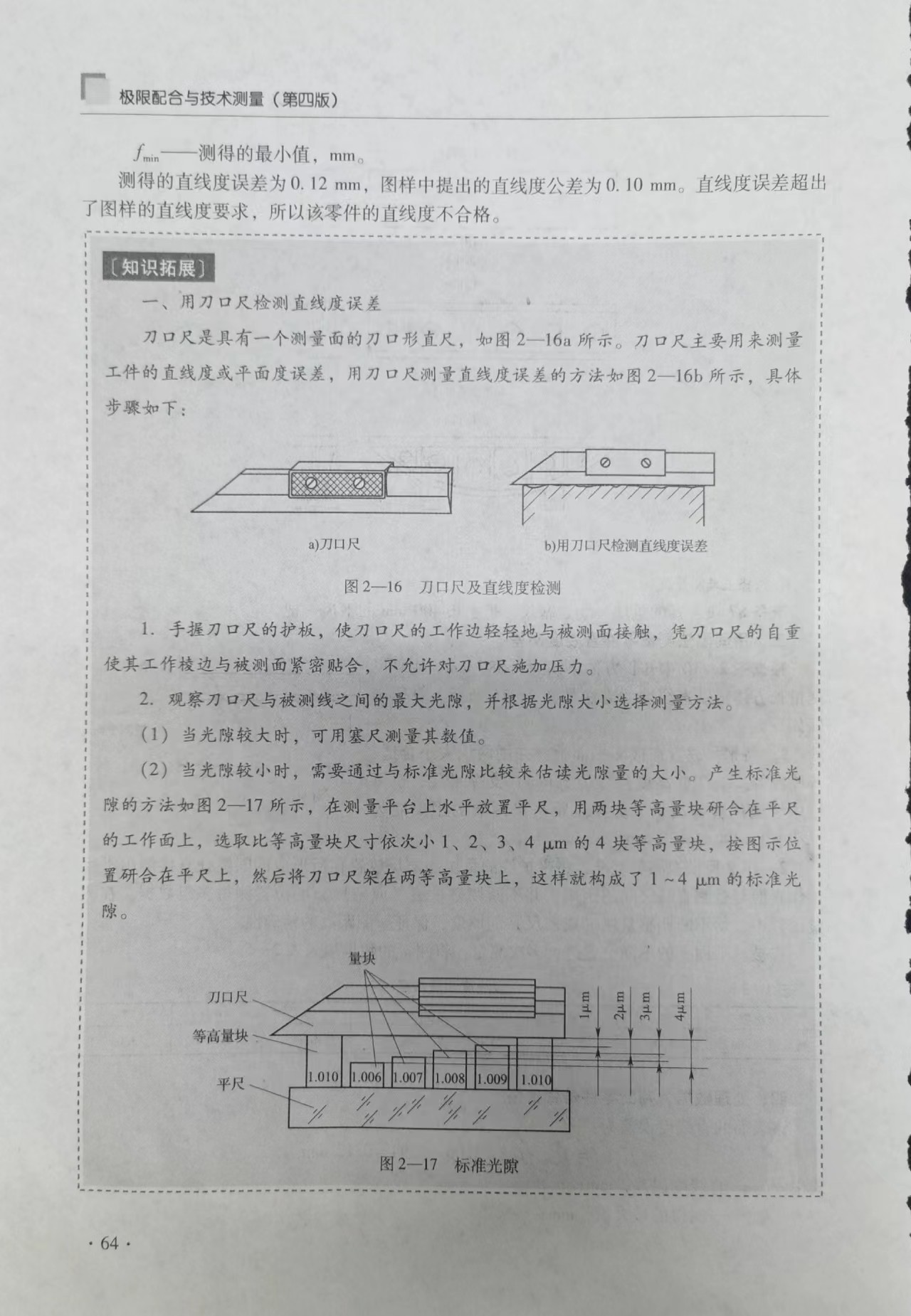

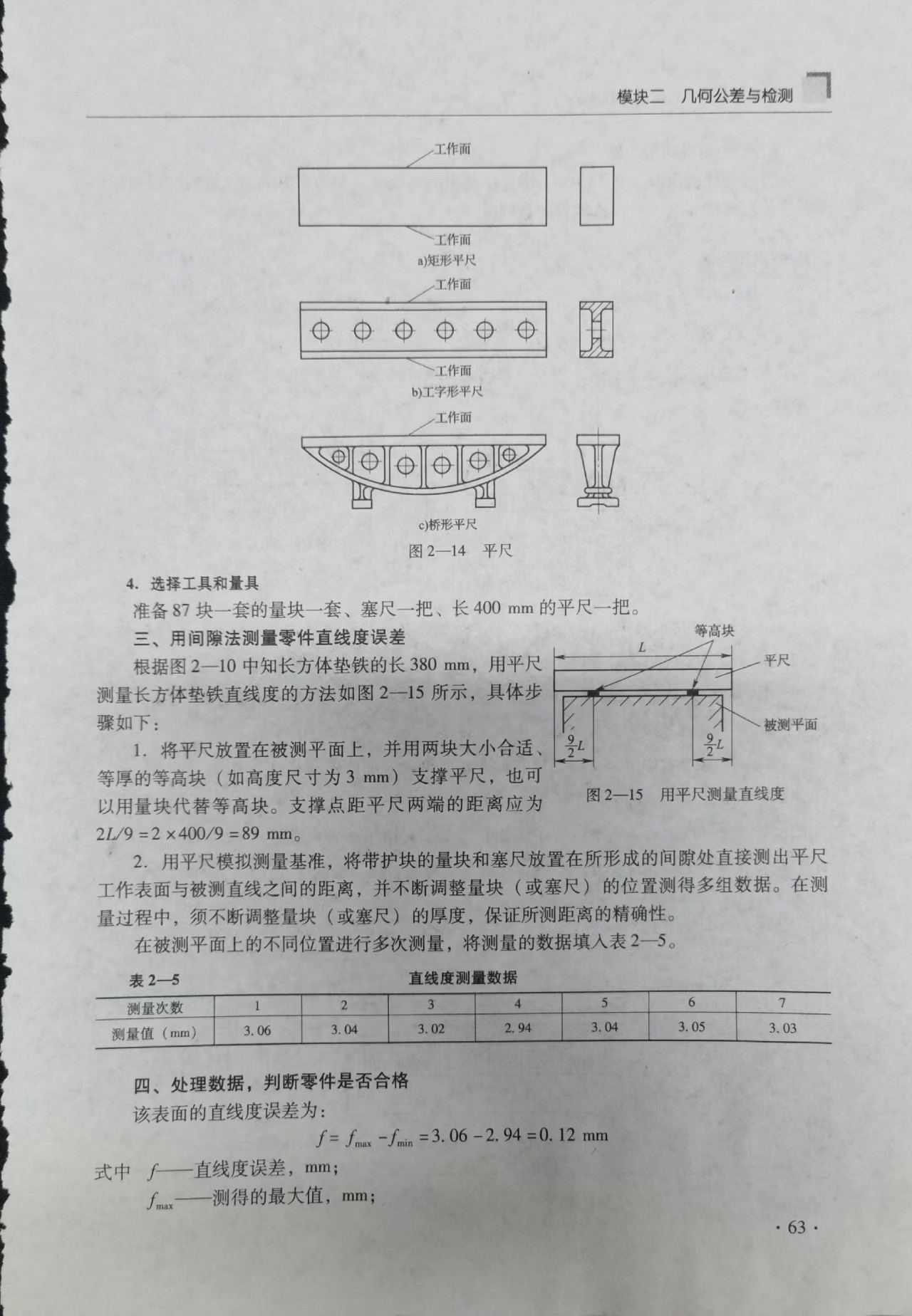

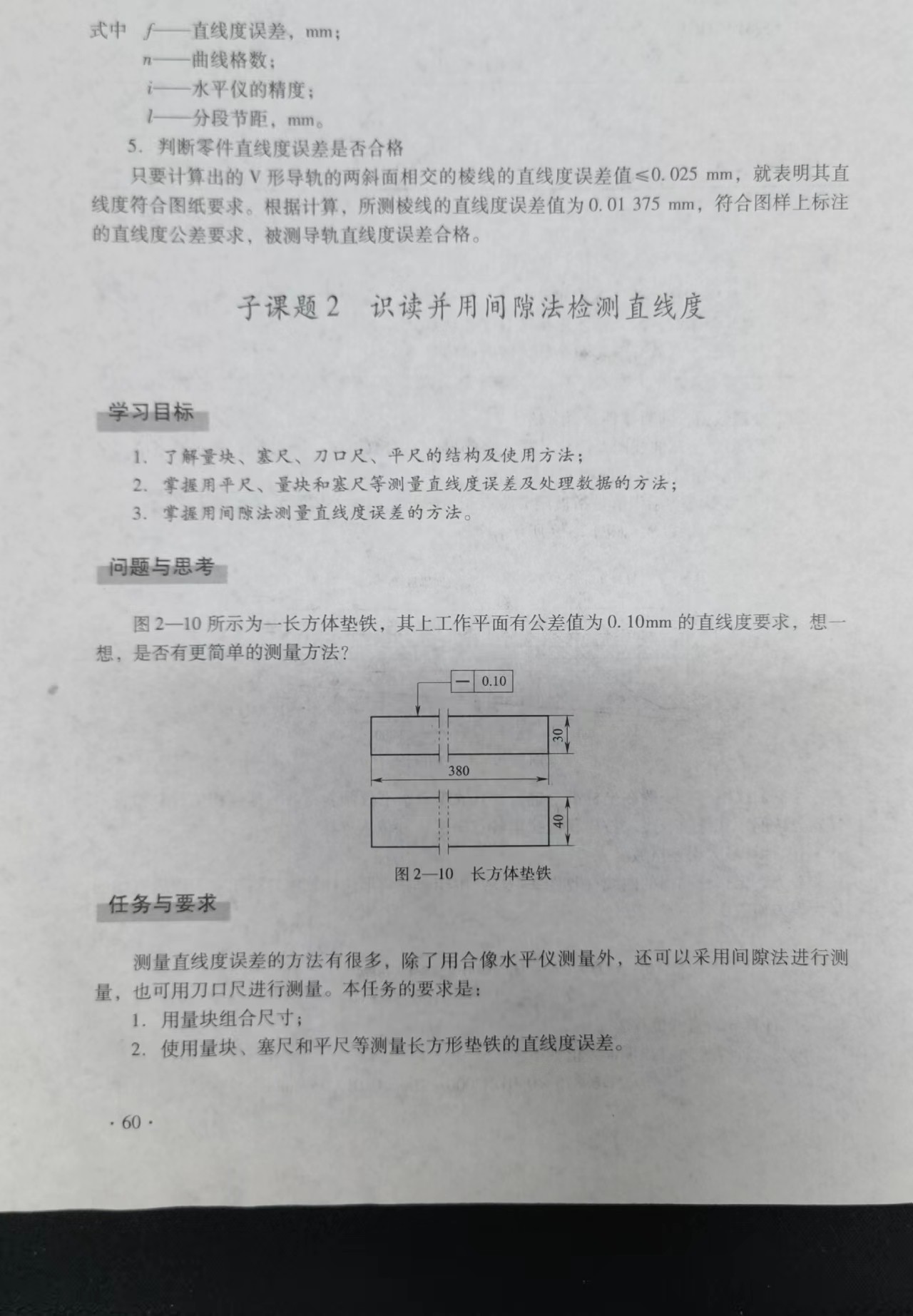

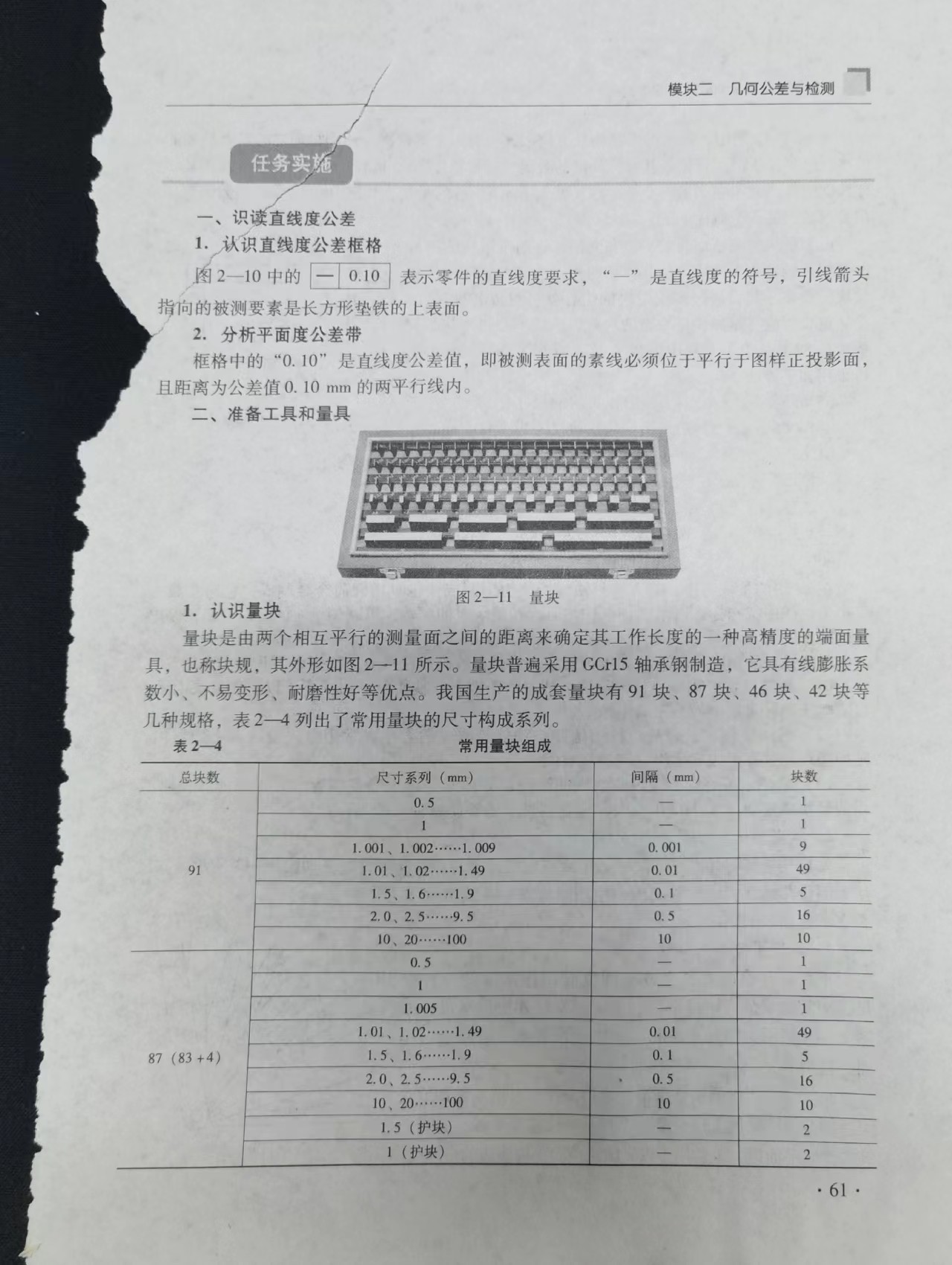

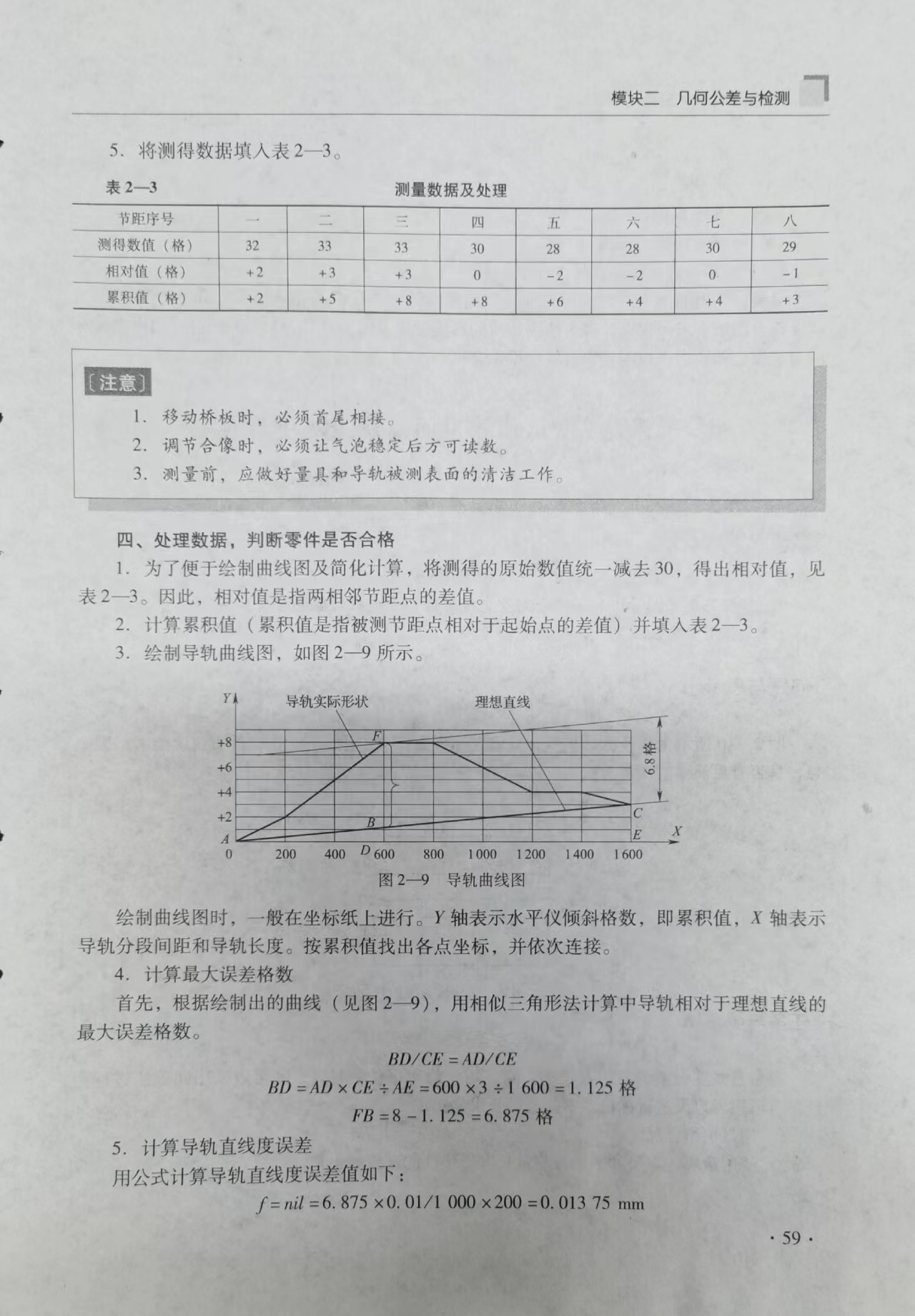

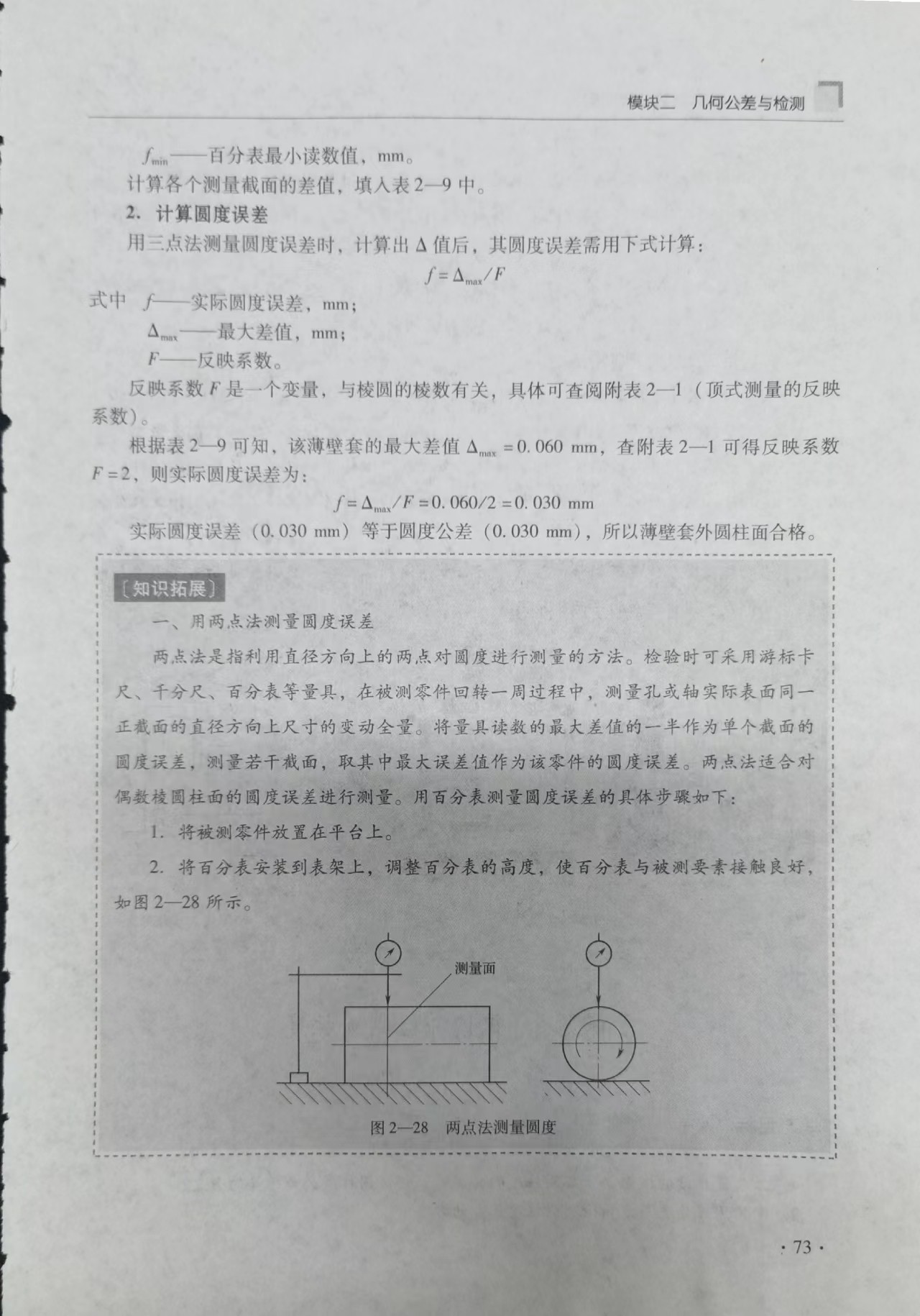

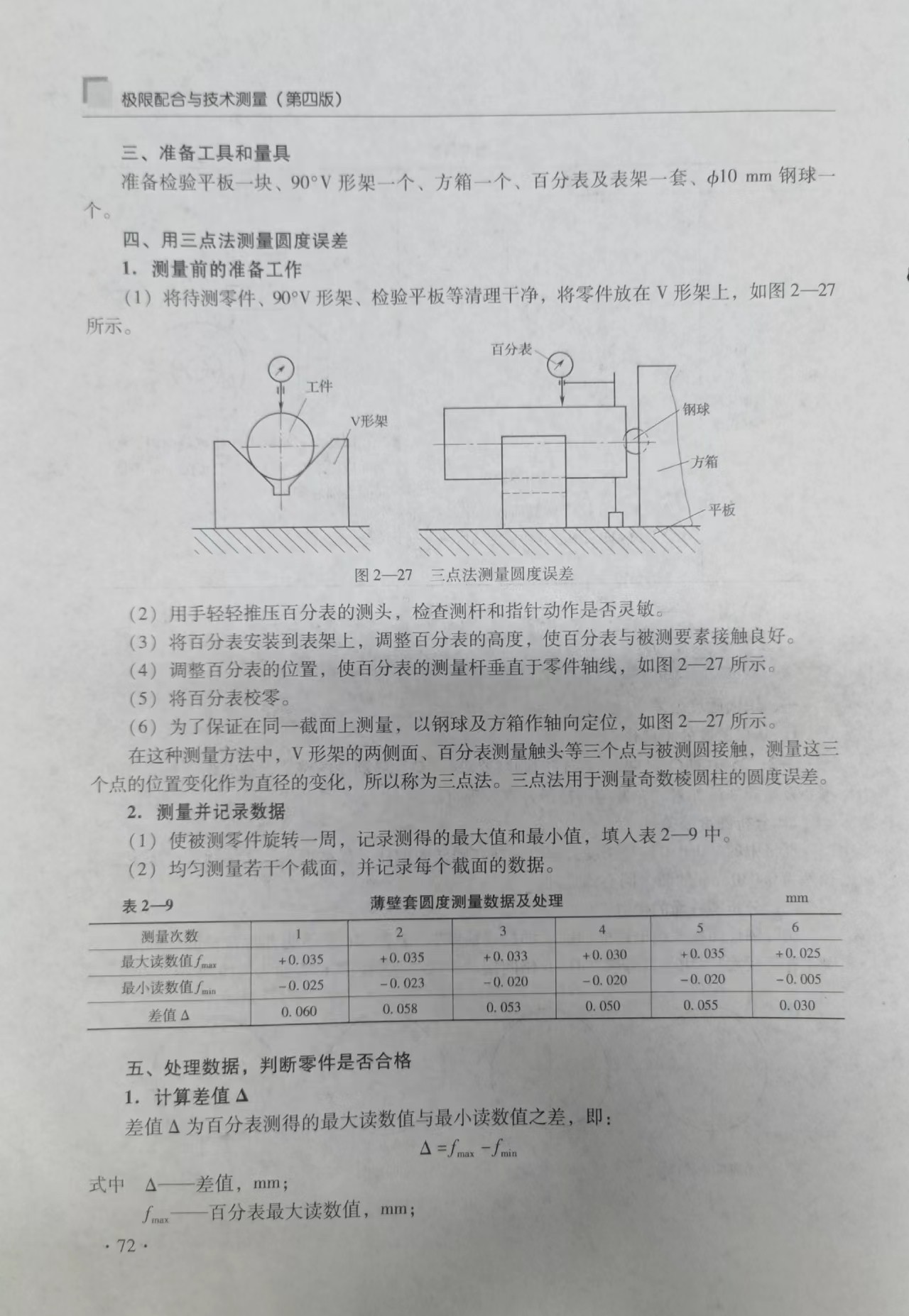

  • 1 识读并检测形状公差

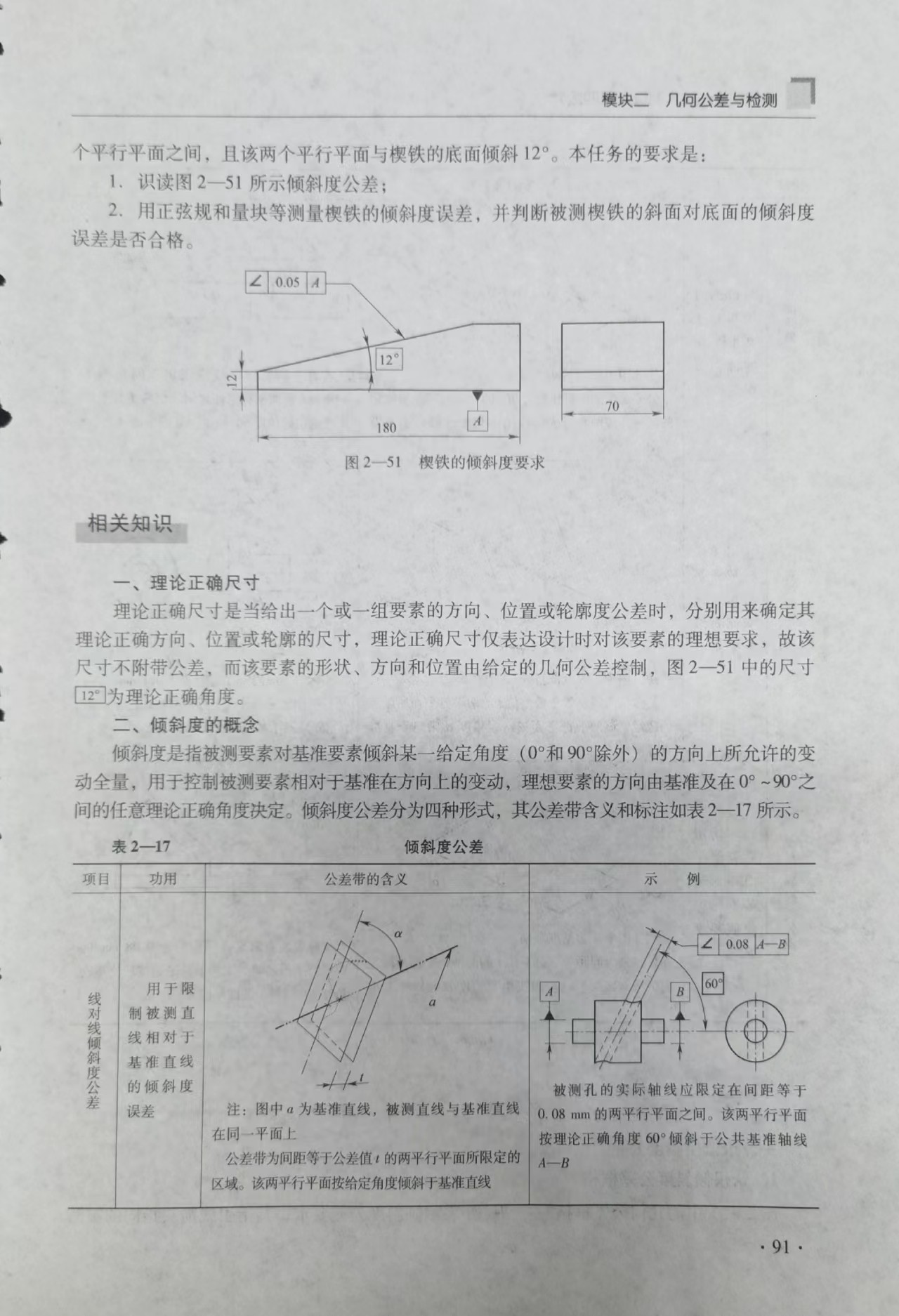

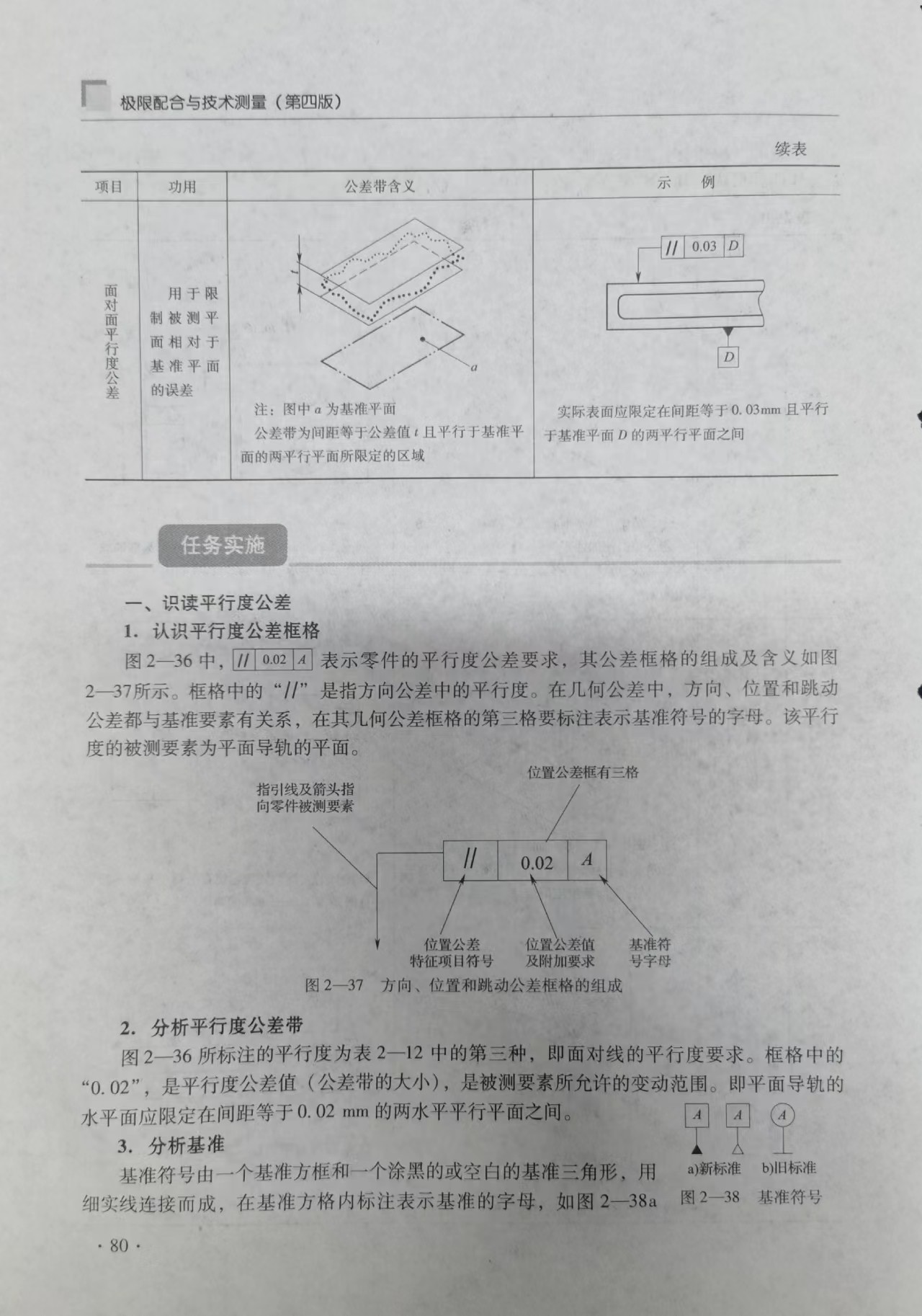

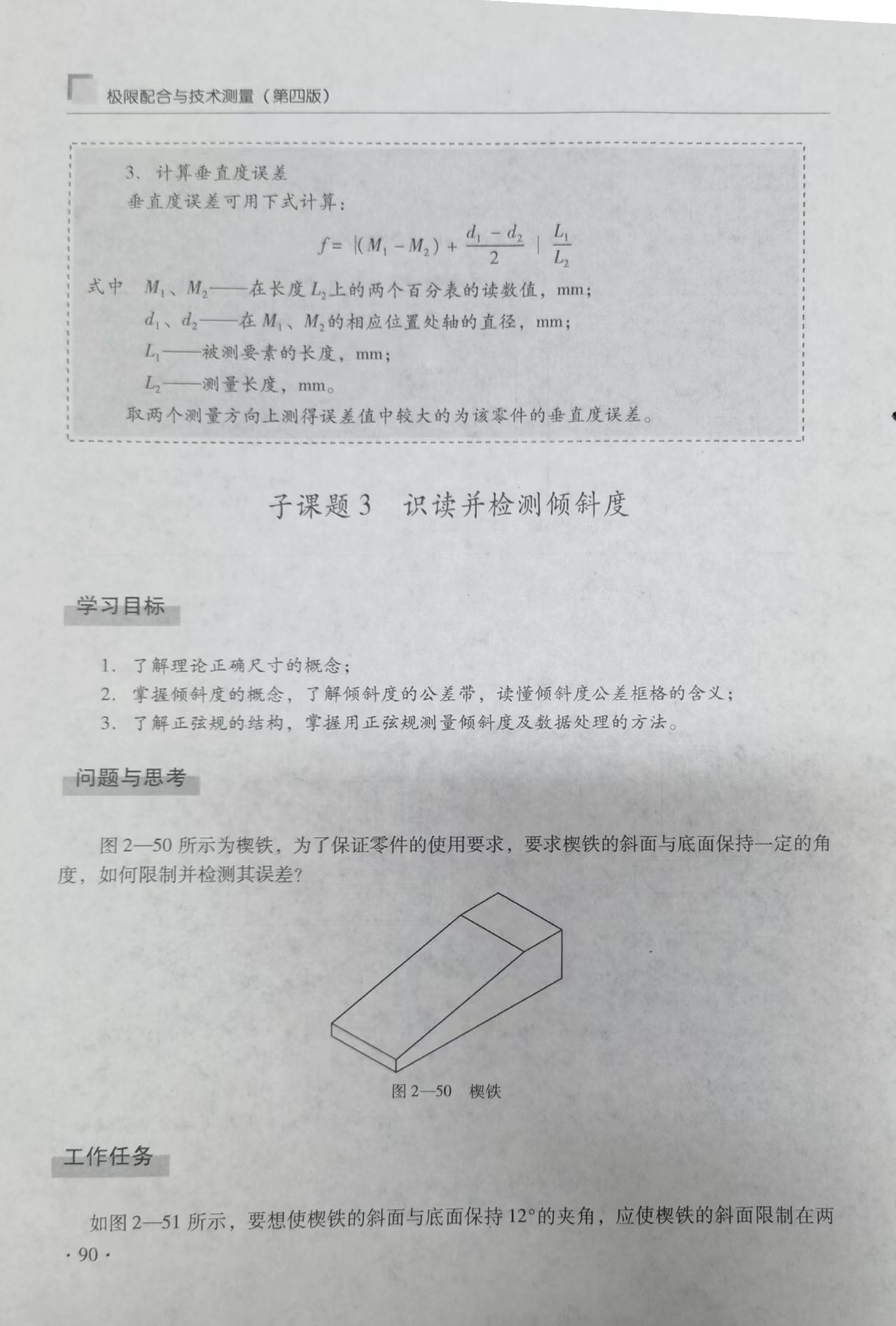

  • 2 识读并检测方向公差

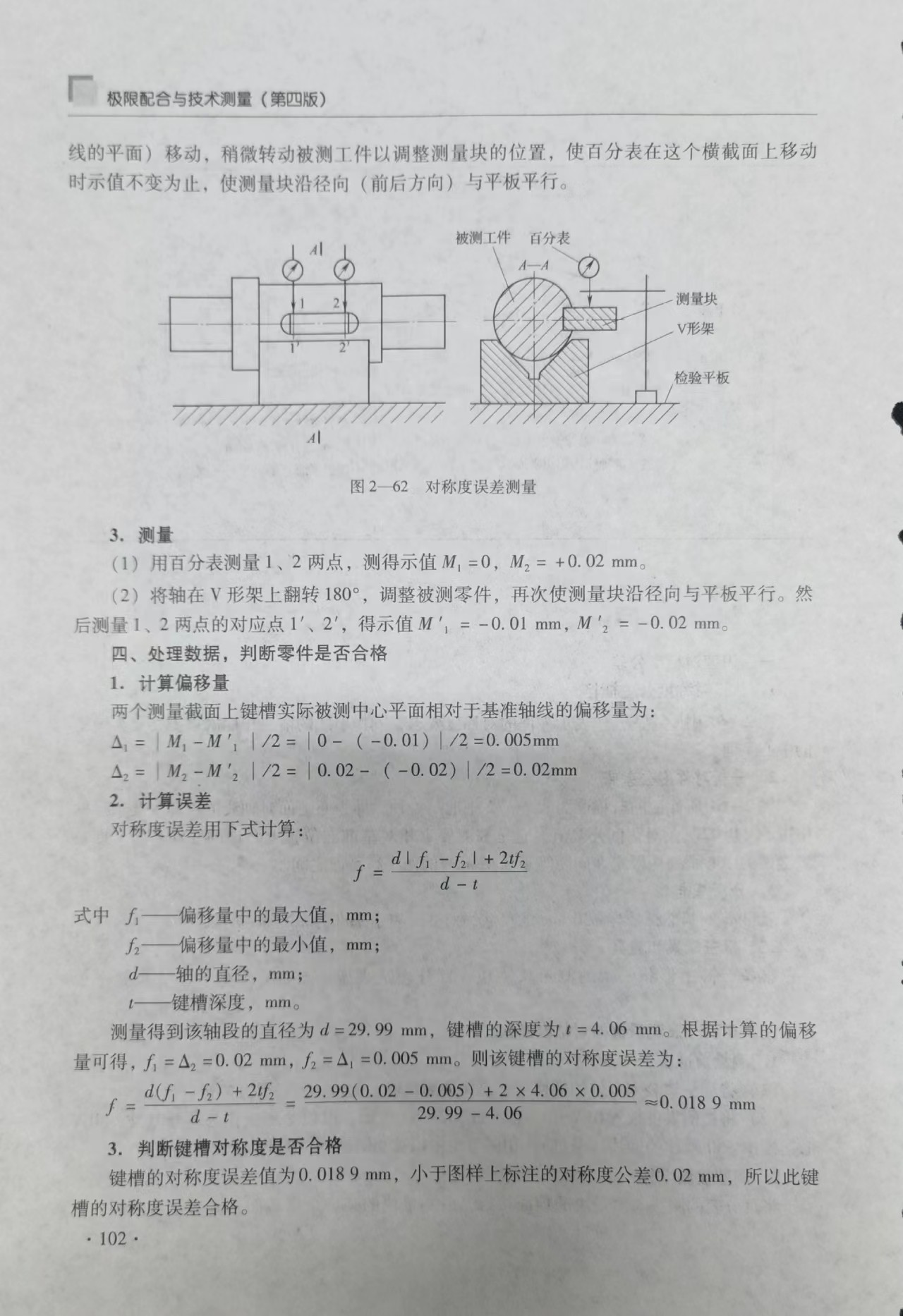

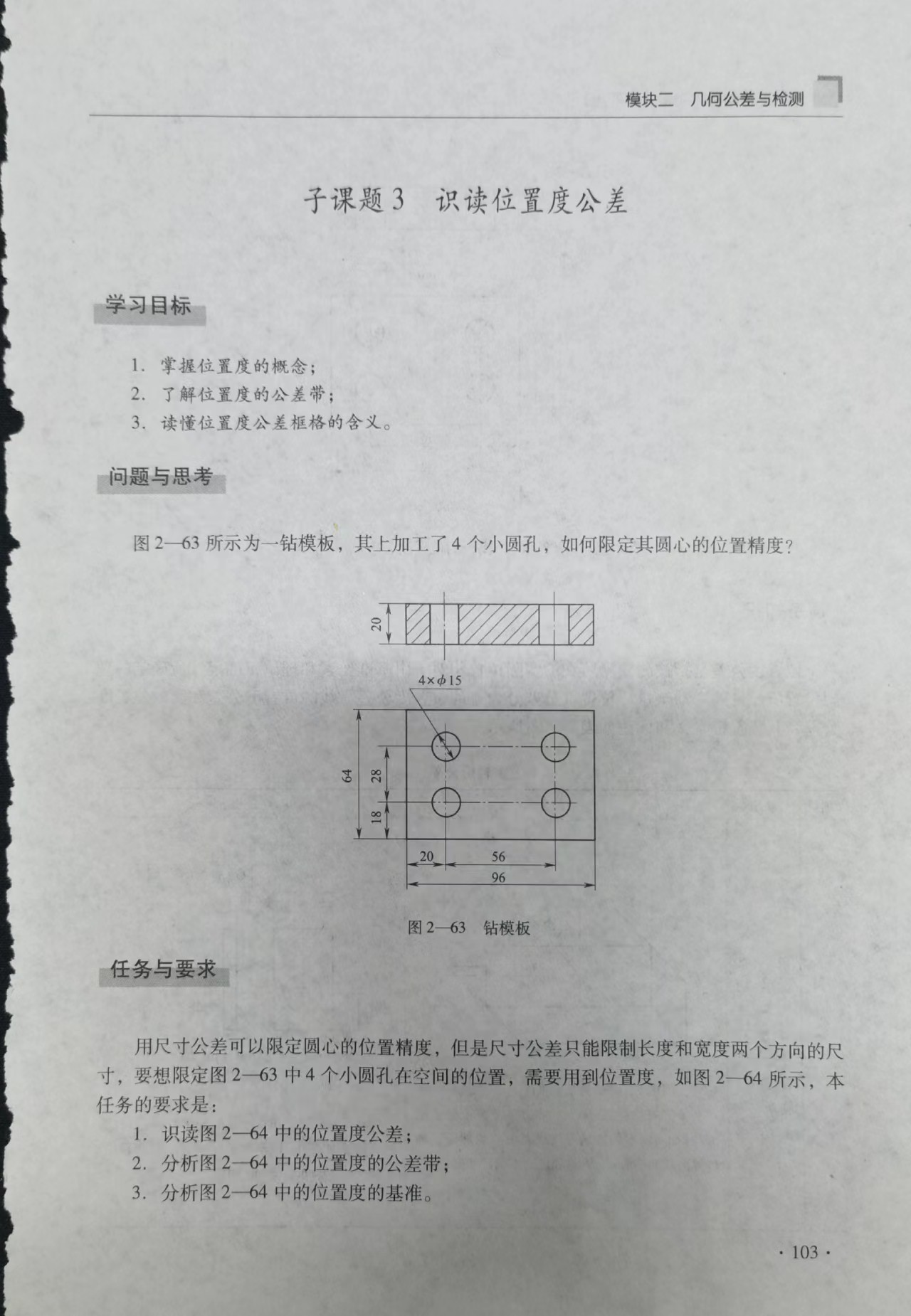

  • 3 识读并检测位置公差

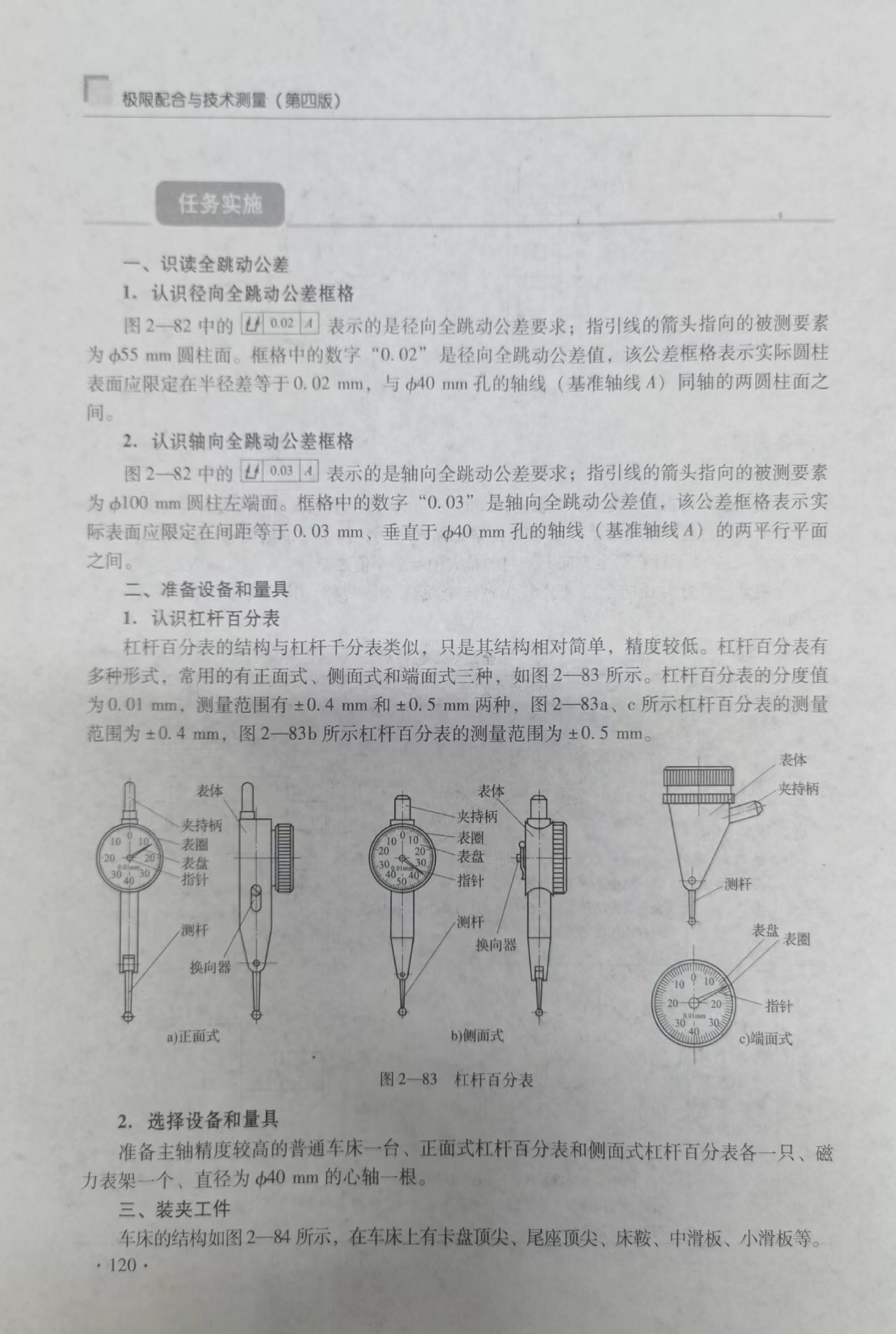

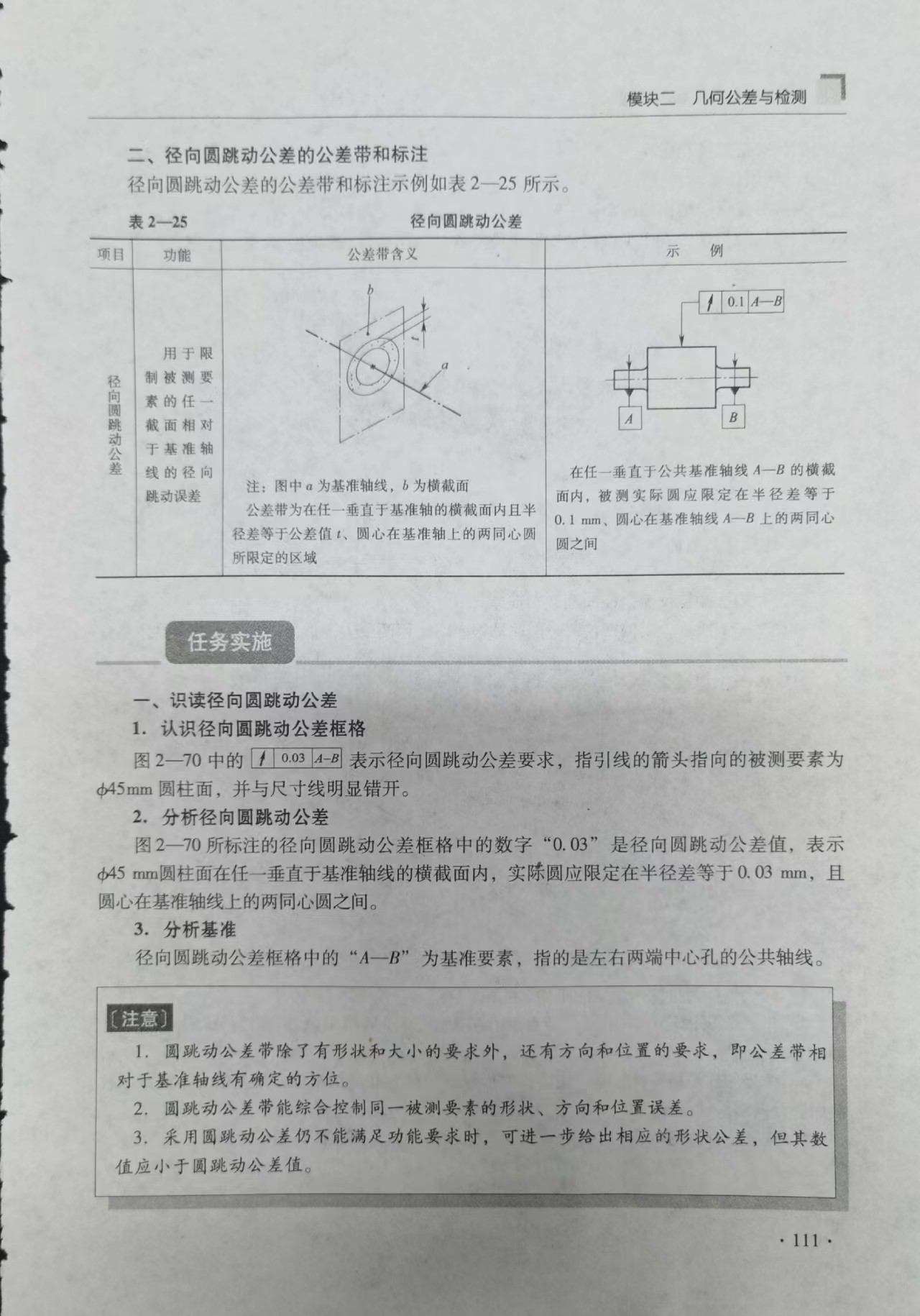

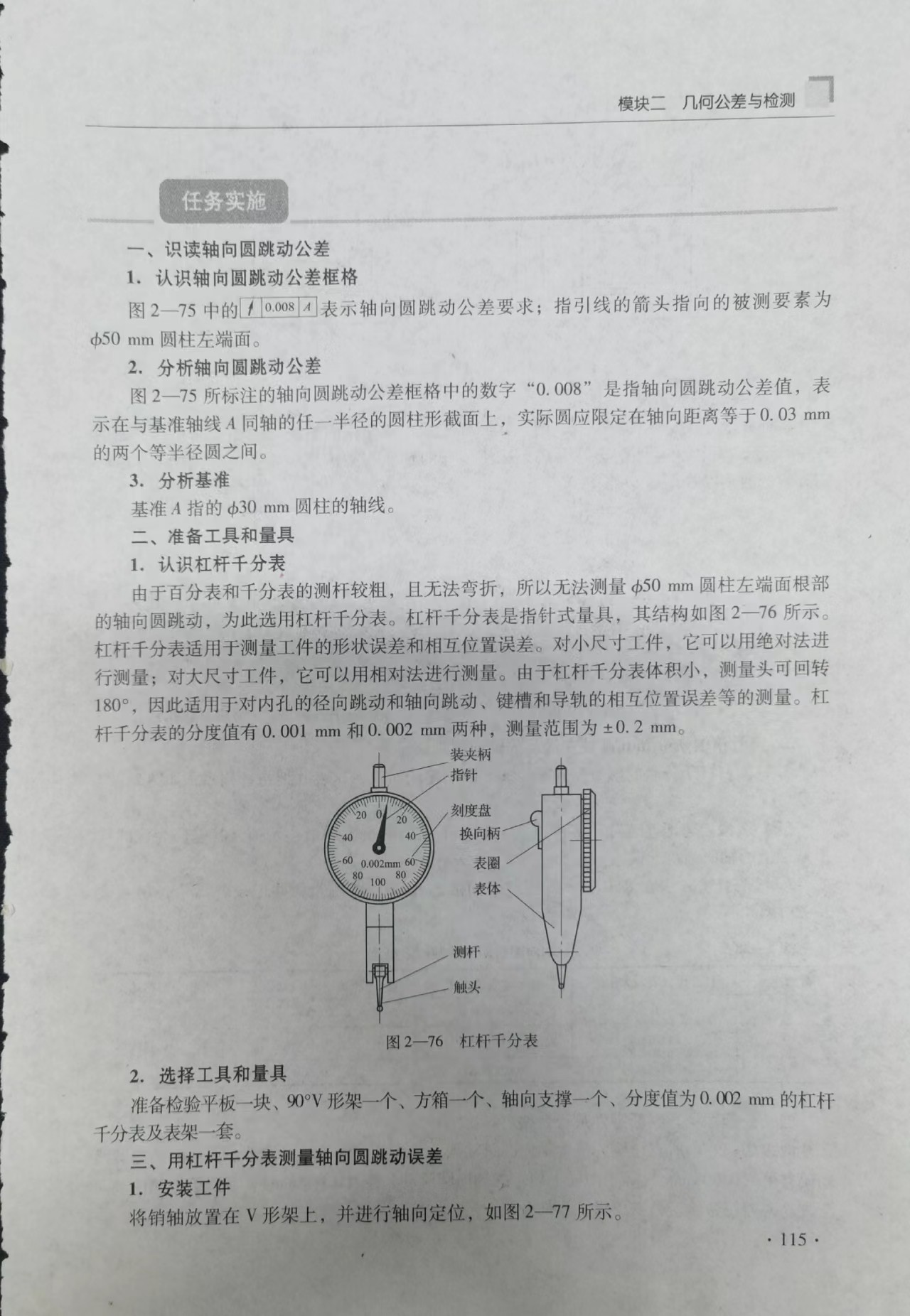

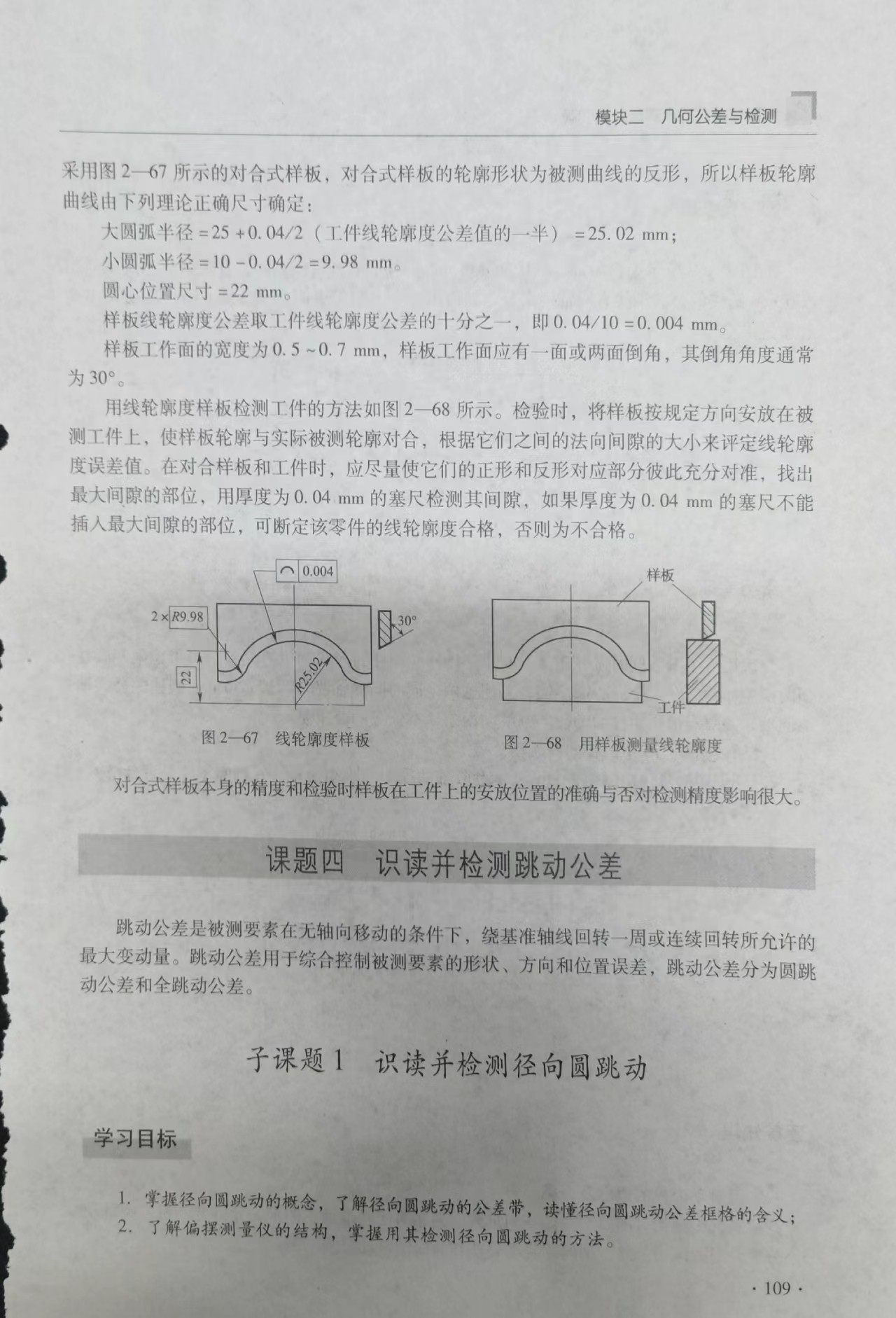

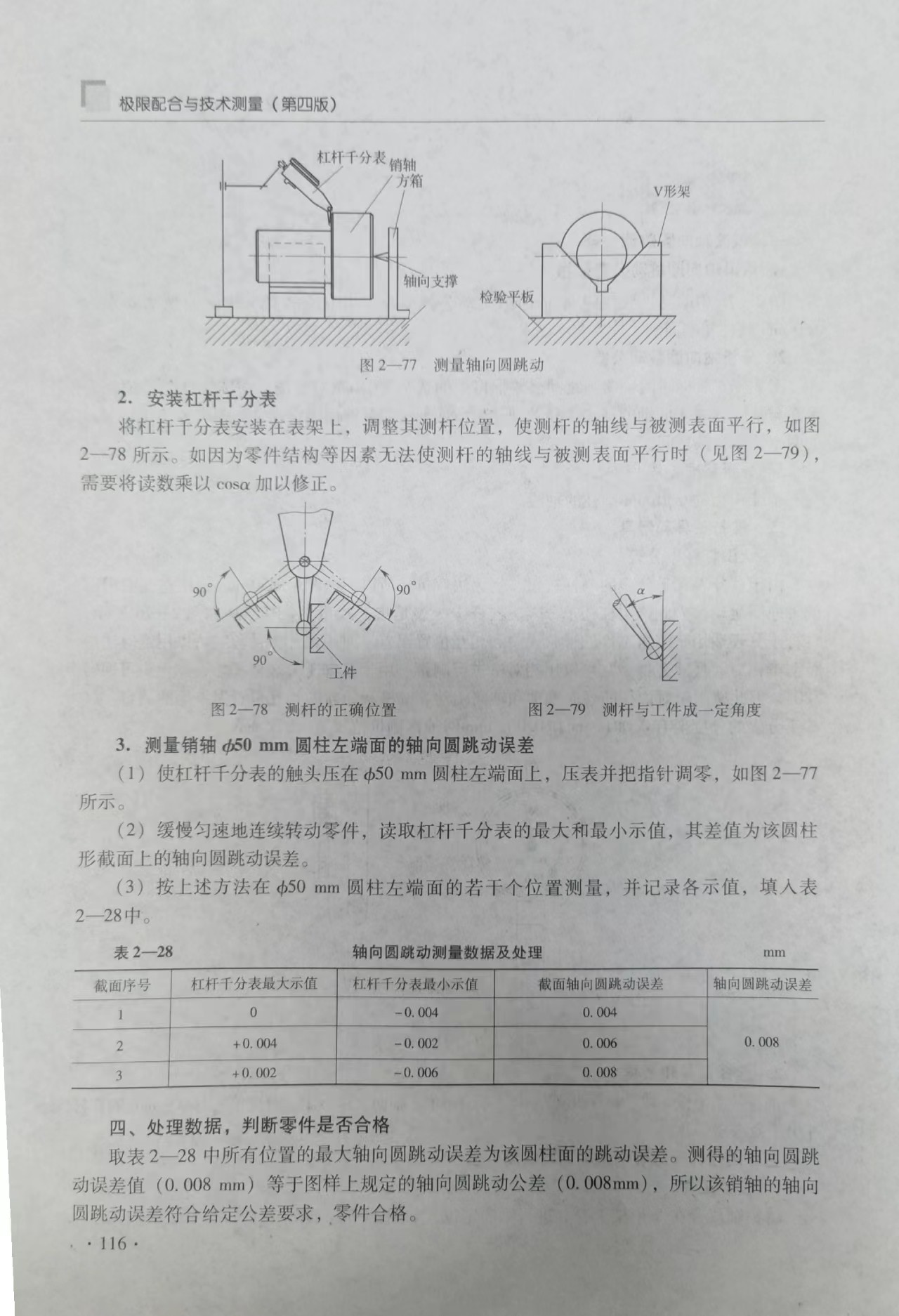

  • 4 识读并检测跳动

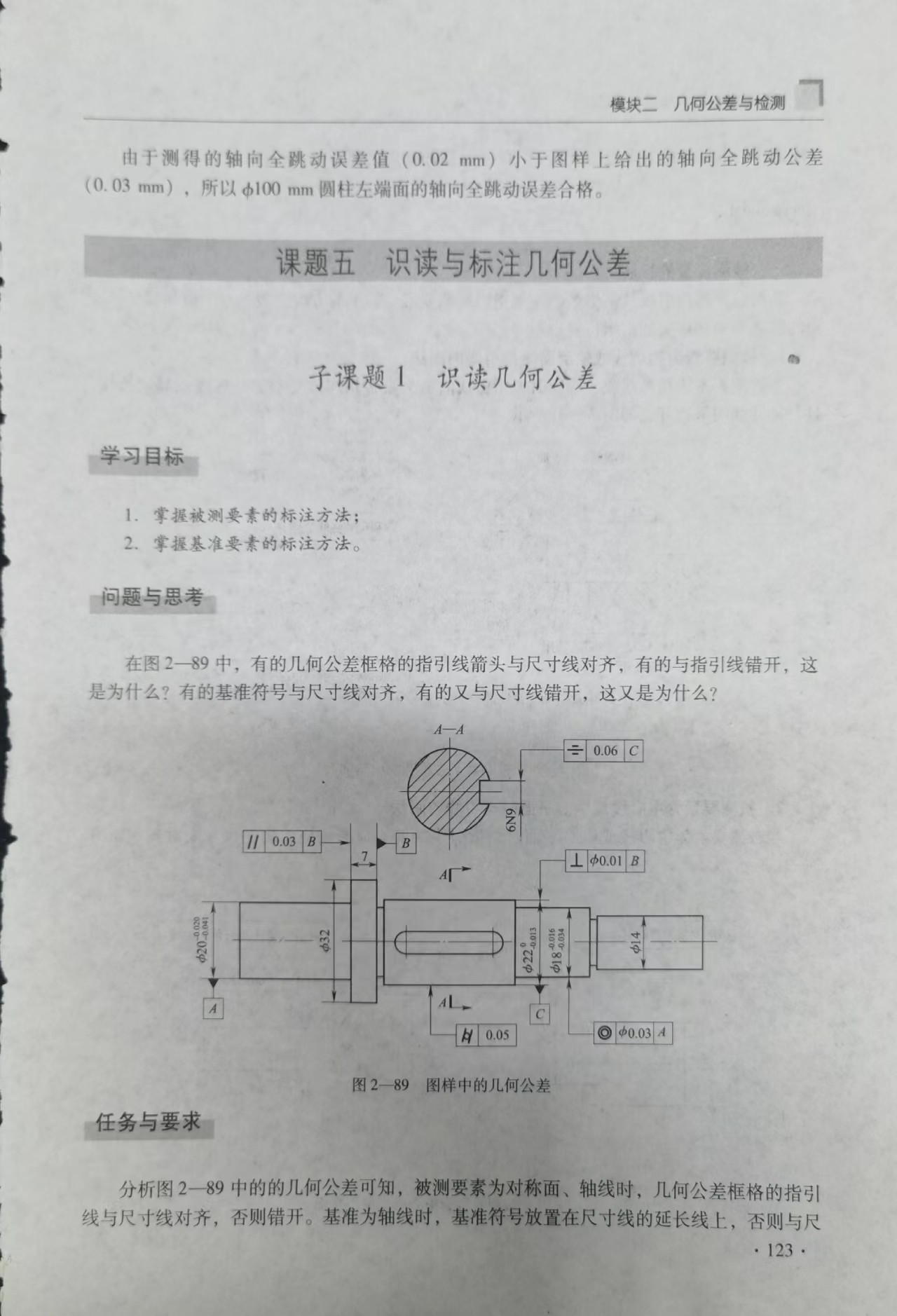

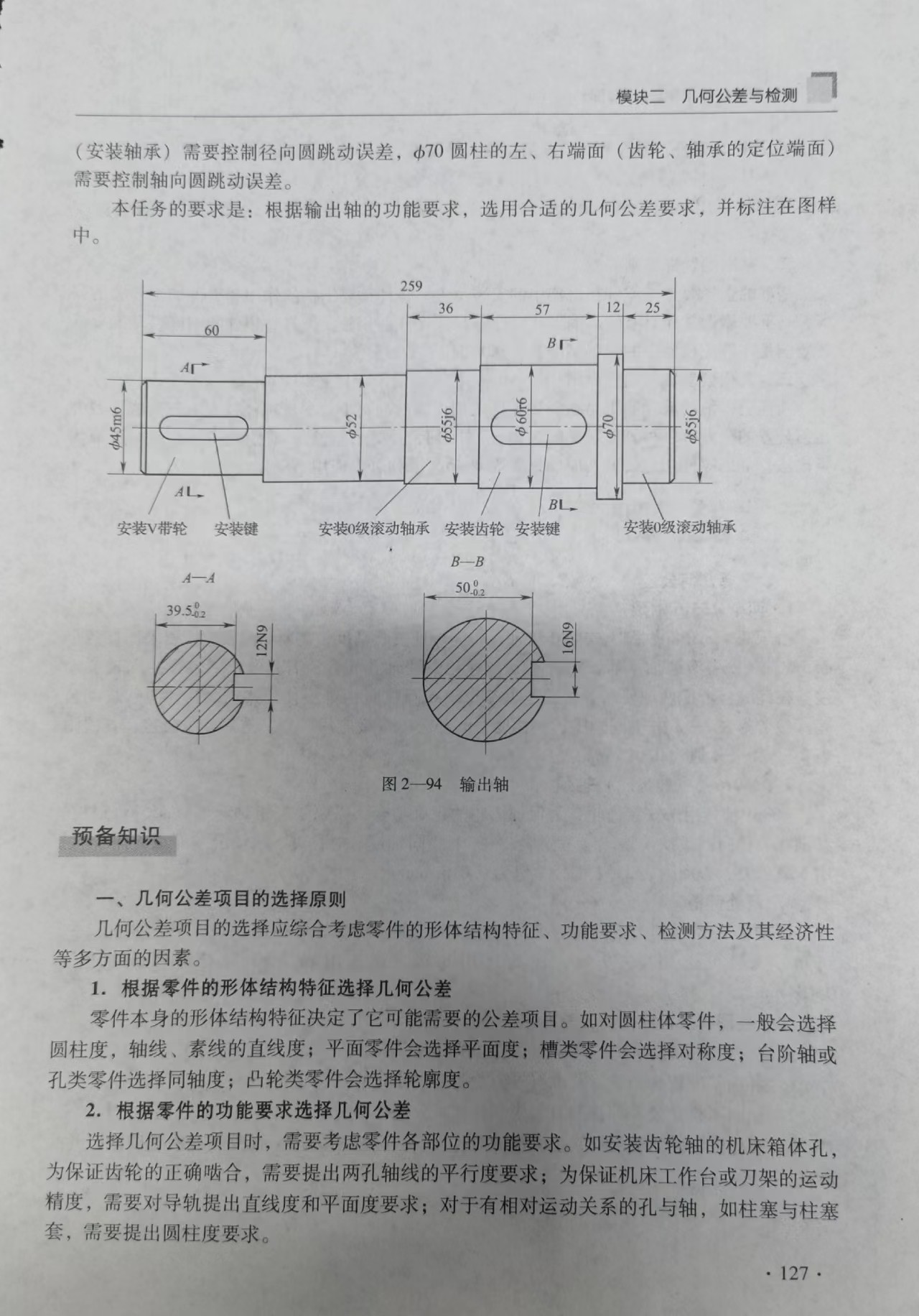

  • 5 识读与标注几何公差
