滚动轴承

滚动轴承的外径D和内径d为轴承公称尺寸分别与外壳孔与轴颈配合。

滚动轴承与外壳孔及轴颈的配合属于光滑圆柱体配合,其互换性为完全互换;而内、外滚道与滚动体的装配一般采用分组互换,其互换性为不完全互换。

G(0)级轴承在机械制造中应用最广。

滚动轴承标准GB/T307.1-2005《滚动轴承 向心轴承 公差》对轴承内径和外径均分别规定了两种公差带:
     一种为限定轴承内径和外径实际尺寸变动的公差带,也就是内、外径尺寸的最大值和最小值所允许的偏差,即单一内、外径偏差,其主要目的是为了限制变形量;另一种为限定同一轴承内径、外径实际尺寸的最大值和最小值的算术平均值(dm或Dm)变动的公差带,即单一平面平均内、外径偏差,其目的是用于轴承的配合。

标准规定:轴承内圈内径公差带移至零线下方;

 轴承外圈外径公差带与一般基轴制公差带的位置相同,在零线下方。 滚动轴承属于标准零件,轴承内圈与轴颈的配合属基孔制的配合,轴承外圈与壳体孔的配合属基轴制的配合。但轴承公差带均采用上偏差为零、下偏差为负的单向制分布,故轴承内圈与轴颈得到的配合比相应光滑圆柱体按基孔制形成的配合更紧。

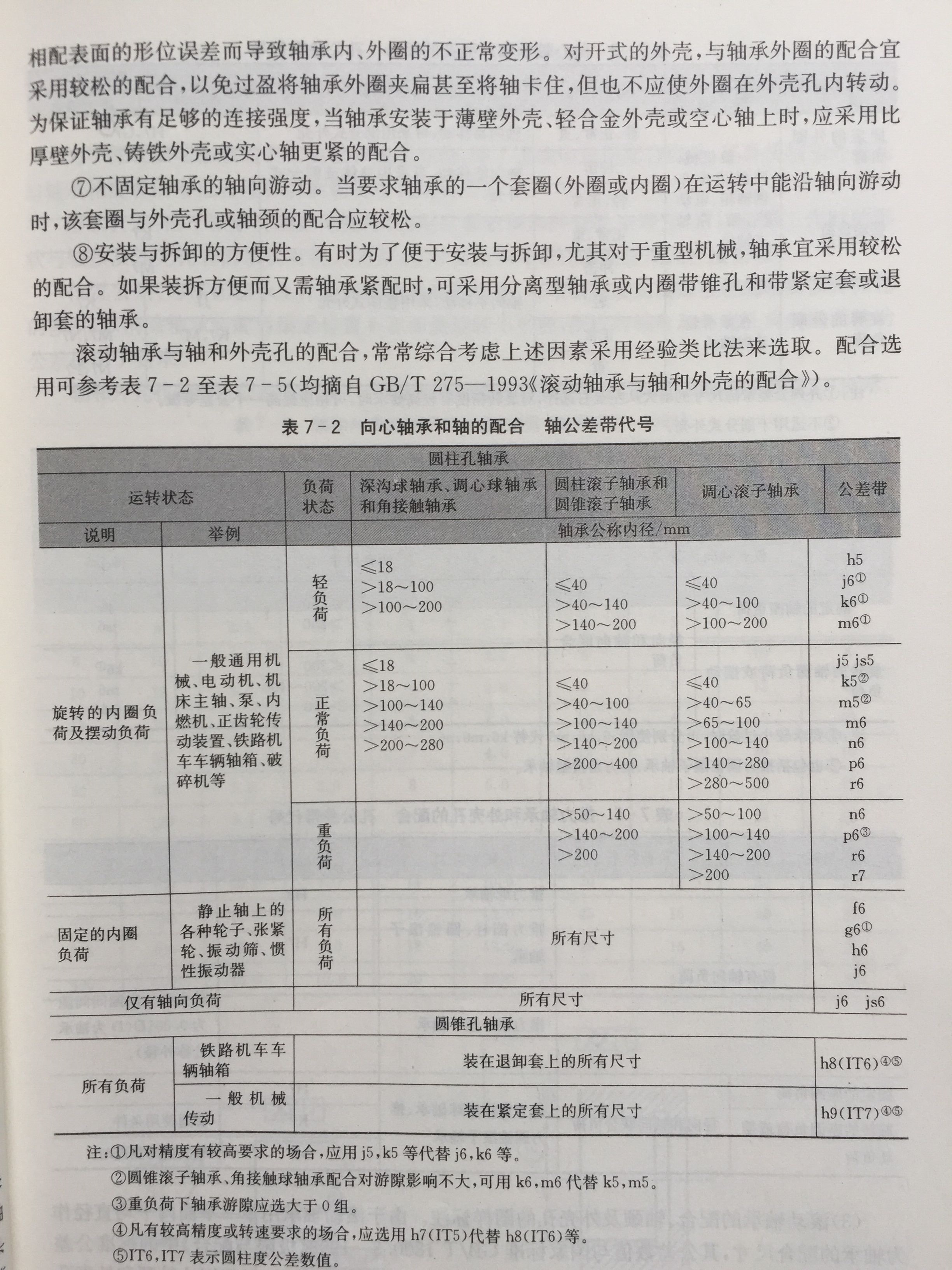

选择轴承配合时,应综合地考虑:轴承的工作条件、作用在轴承上负荷的大小、方向和性质、工作温度、轴承类型和尺寸、旋转精度和速度等因素。

滚动轴承图样标注

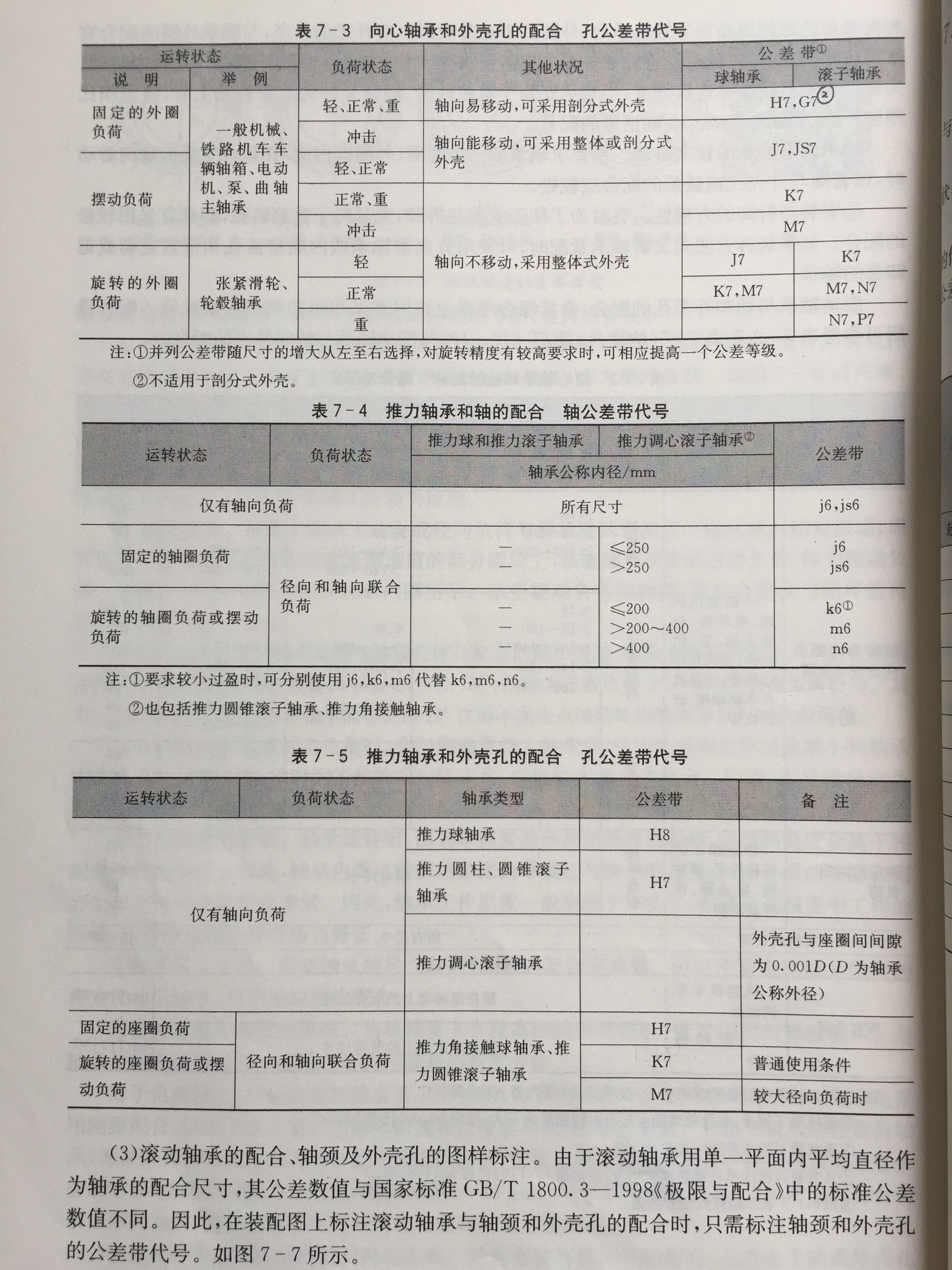

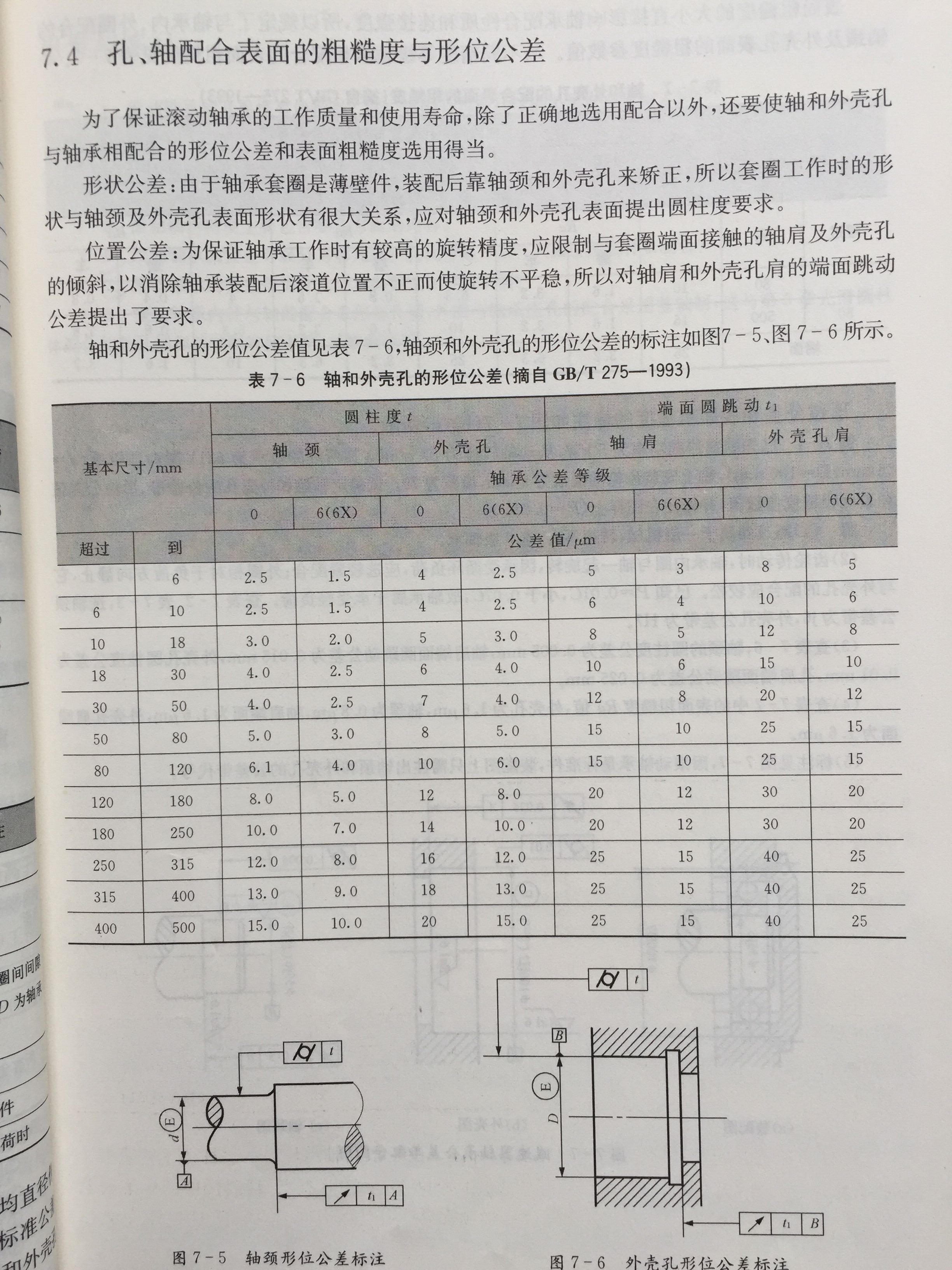

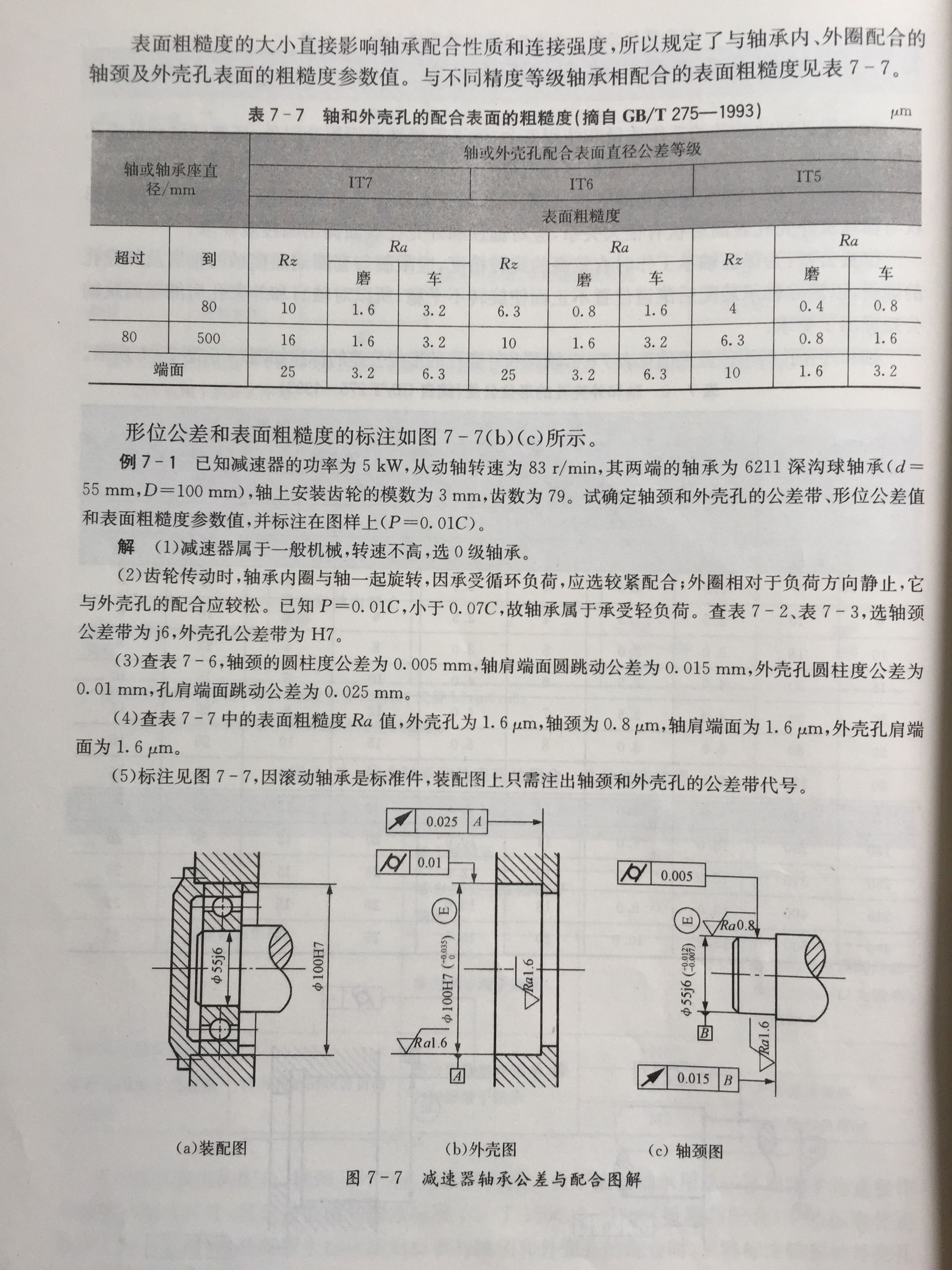

在装配图上标注滚动轴承与轴颈和外壳孔的配合时,只需标注轴颈和外壳孔的公差带代号。表面粗糙度的大小直接影响轴承配合性质和连接强度,所以规定了与轴承内、外圈配合的轴颈及外壳孔表面的粗糙度参数值。




轴承载荷类型:


相关国家标准:
