网络连接设备及工具的使用

实验目的：熟悉网络连接设备及工具的使用, 了解双绞线的特性与应用场合，掌握双绞线的制作方法。

实验要求：在实验课上，结合实验原理，通过使用压线钳等工具，制作直通线或者交叉双绞线，经过测试仪检测连接成功，完成实验。

实验环境：RJ－45头若干、双绞线若干米、RJ－45压线钳一把、测试仪一套。

(1) 非屏蔽双绞线的六种类型

类别       应用

Cat 1       可转送语音，不用于传输数据，常见于早期电话线路    电信系统

Cat 2       可转输语音和数据，常见于ISDN和T1线路

Cat 3       带宽16MHz，用于10BASE-T，制作质量严格的3类线也可用于100BASE-T     计算机网络。

Cat 4       带宽20MHz，用于10BASE-T或100BASE-T。

Cat 5       带宽100MHz，用于10BASE-T或100BASE-T，制作质量严格的5类线也可用于1000BASE-T。

Cat 6       带宽高达200MHz，可稳定运行于1000BASE-T。

实验使用双绞线是5类线。由8根线组成，颜色分别为：

【橙白，橙】，【绿白，绿】，【蓝白，蓝】， 【棕白，棕】

（2）RJ-45连接器和双绞线线序

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

工程中使用比较多的是 T568B 打线方法，线序如下：

直通线：（机器与集线器连）

       1    2   3    4    5   6    7    8

A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；

B端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

交叉线：（机器直连、集线器普通端口级联）

       1    2   3    4    5   6    7    8

A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；

B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

实验步骤（以机器与集线器连接之RJ45头的制作为例，采用T568B标准）

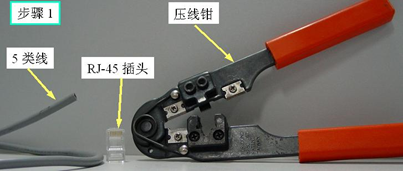

（1）准备

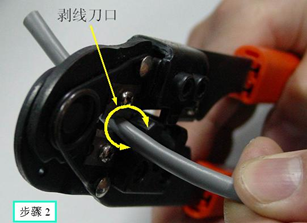

（2）准备剥线

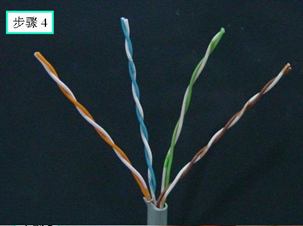

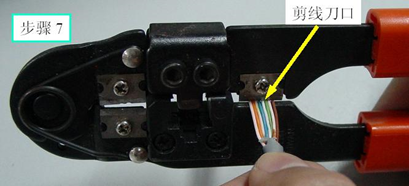

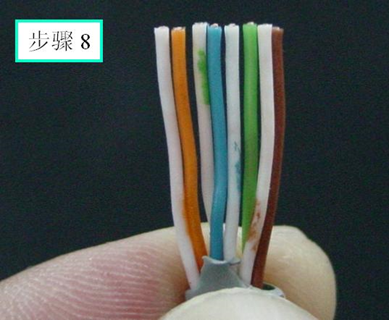

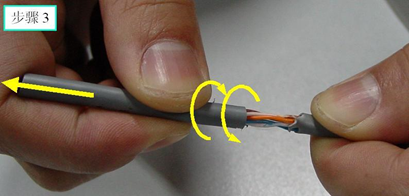

（3）剥线

（一）

（二）

（三）

（四）

（五）

（六）

（4）放入RJ45插头

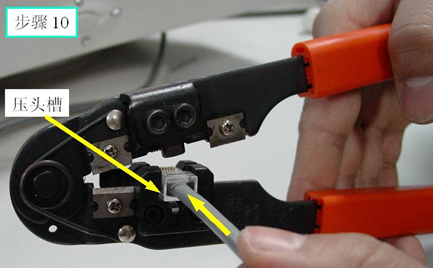

（5）准备压实

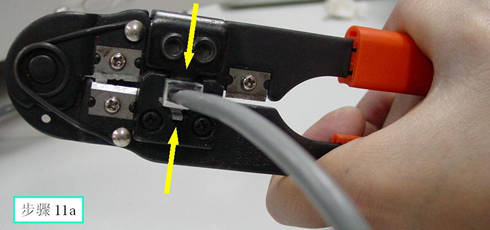

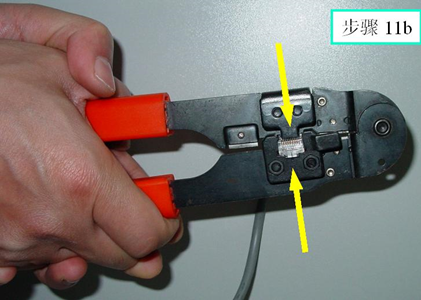

（6）压紧

（一）

（二）

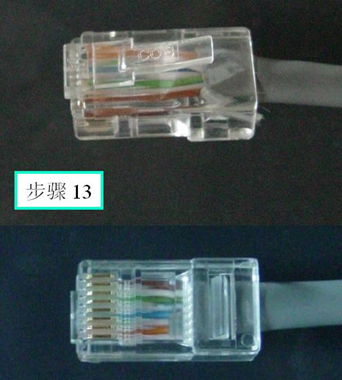

（7）完成

（8）测试并完成PC机与Hub的连接

       完成双绞线的两端RJ45头的制作后，通过RJ45测线仪测量网线是否接线正常。

       而后，将同组的PC机接入Hub，组成一个局域网。



实验要求：完成实验，把实验过程截图，并写出实验心得。
