1. 绘制业务流程图

1.1 Visio（Office独立安装的绘图工具）绘制跨职能流程图

参见网页介绍：6步绘制visio跨职能流程图

1.2 StarUML（下载地址starUML官网），绘制活动图

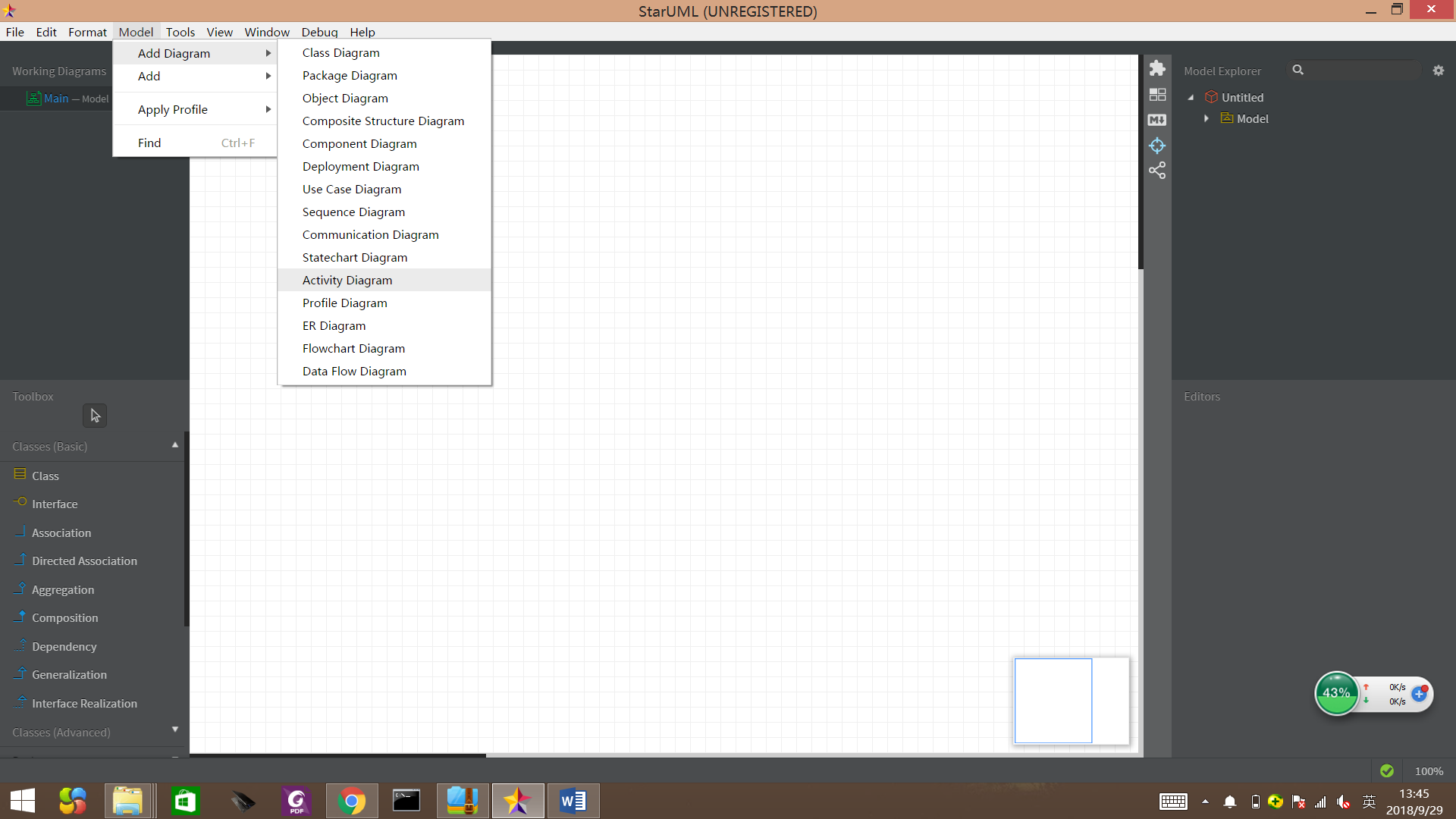

打开软件后，执行菜单“Add Diagram | Activity Diagram”，中间是画布，左侧上部是正在绘制的模型图，左侧下部是图形工具箱，右侧是模型资源管理器（显示一个模型图包含的所有元素）。

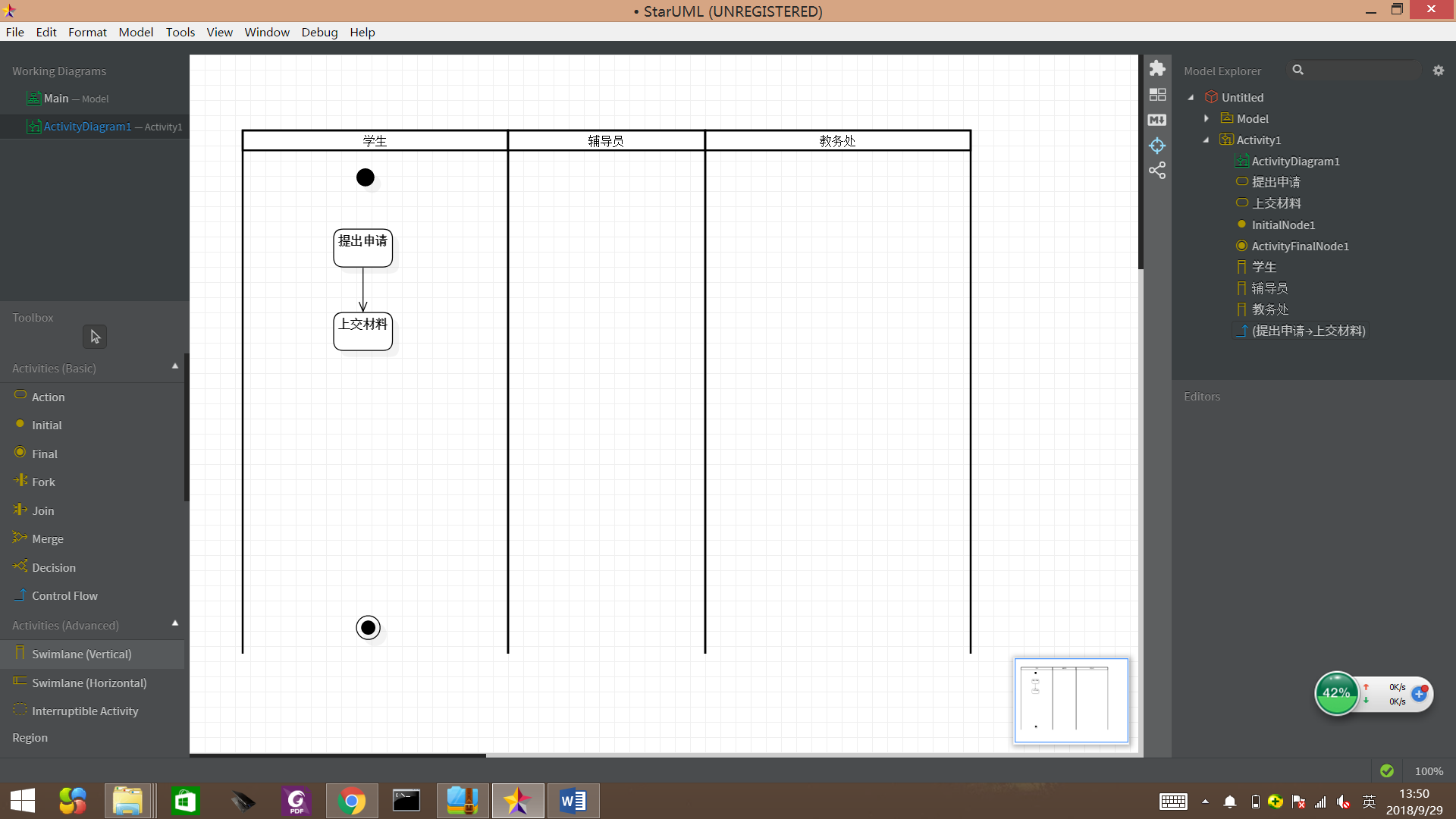

    在画布上安排好泳道（swimlane），然后绘制相应活动。

2. 绘制数据流图

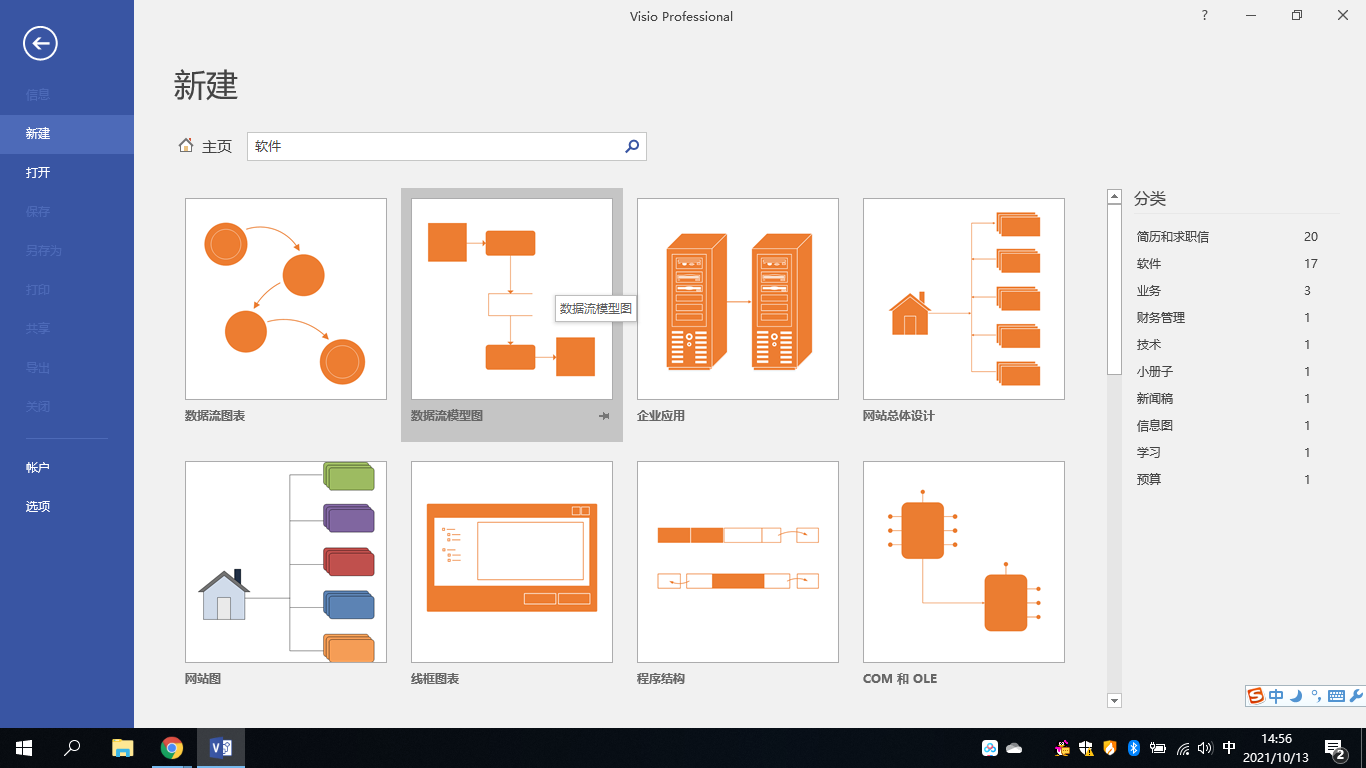

2.1 使用visio绘制DFD

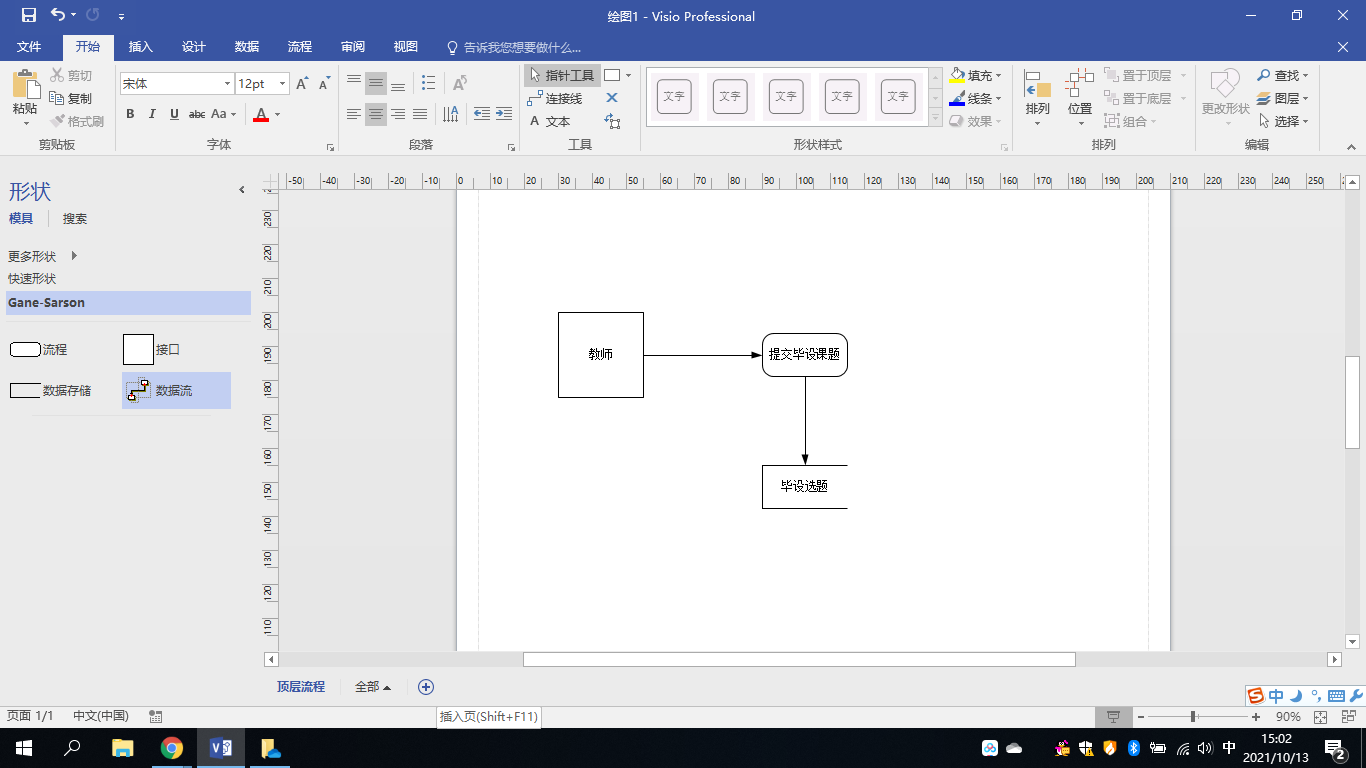

进入绘图界面后，左边工具栏就有DFD的4种模型符号，鼠标按住拖动到右侧绘图画布窗口中。要注意的是：

1. 数据流要保证与其他元素关联（关联有锚点），一旦关联有颜色变化，以后拖动位置能联动。

2. 在绘图画布的下方有一个“+”图标，一个文件中可以添加多张图。类似Excel文件中的多个Sheet。

2.2 使用StarUML绘制DFD

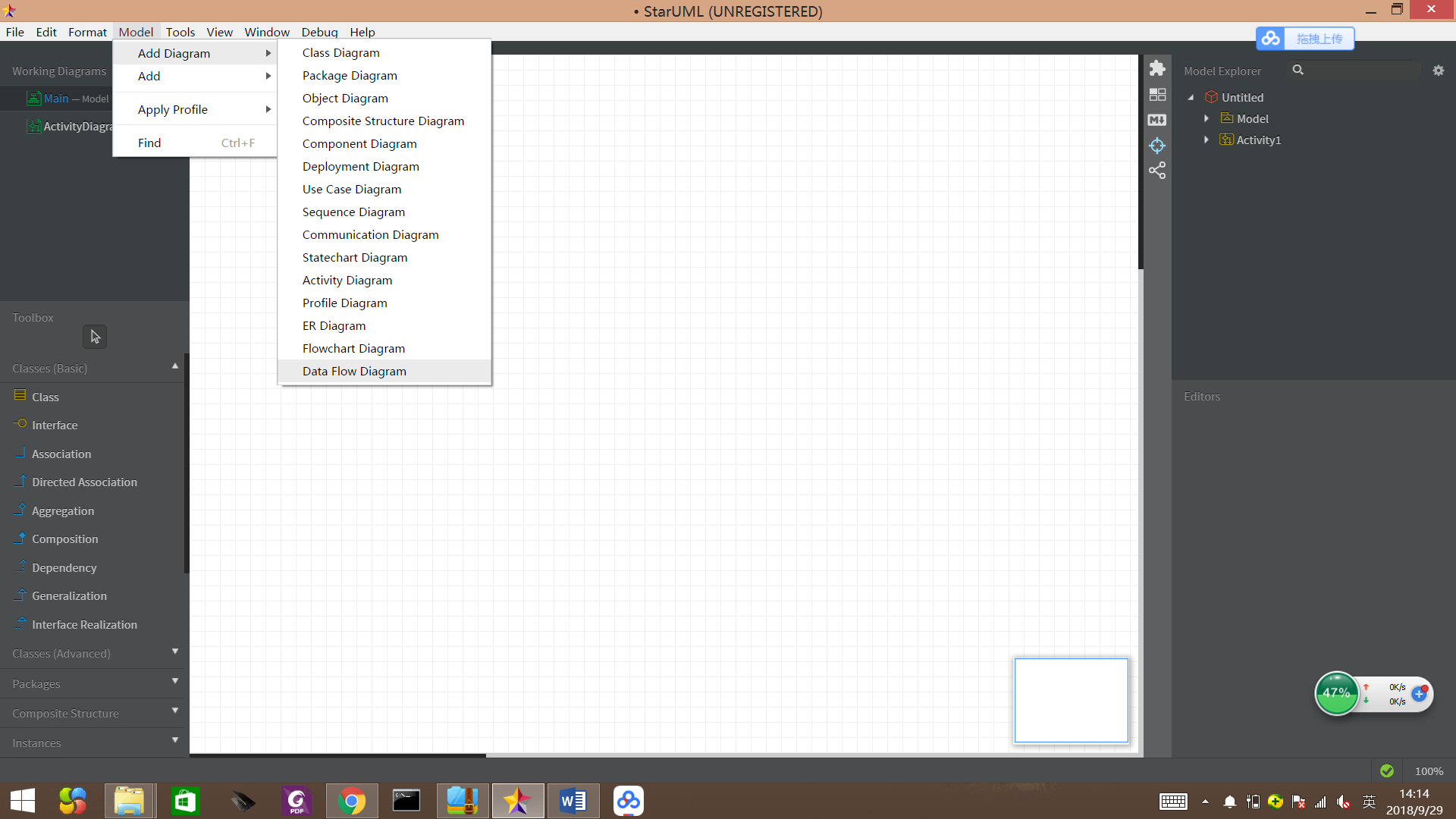

打开软件后，执行菜单“Add Diagram | Data Flow Diagram”。

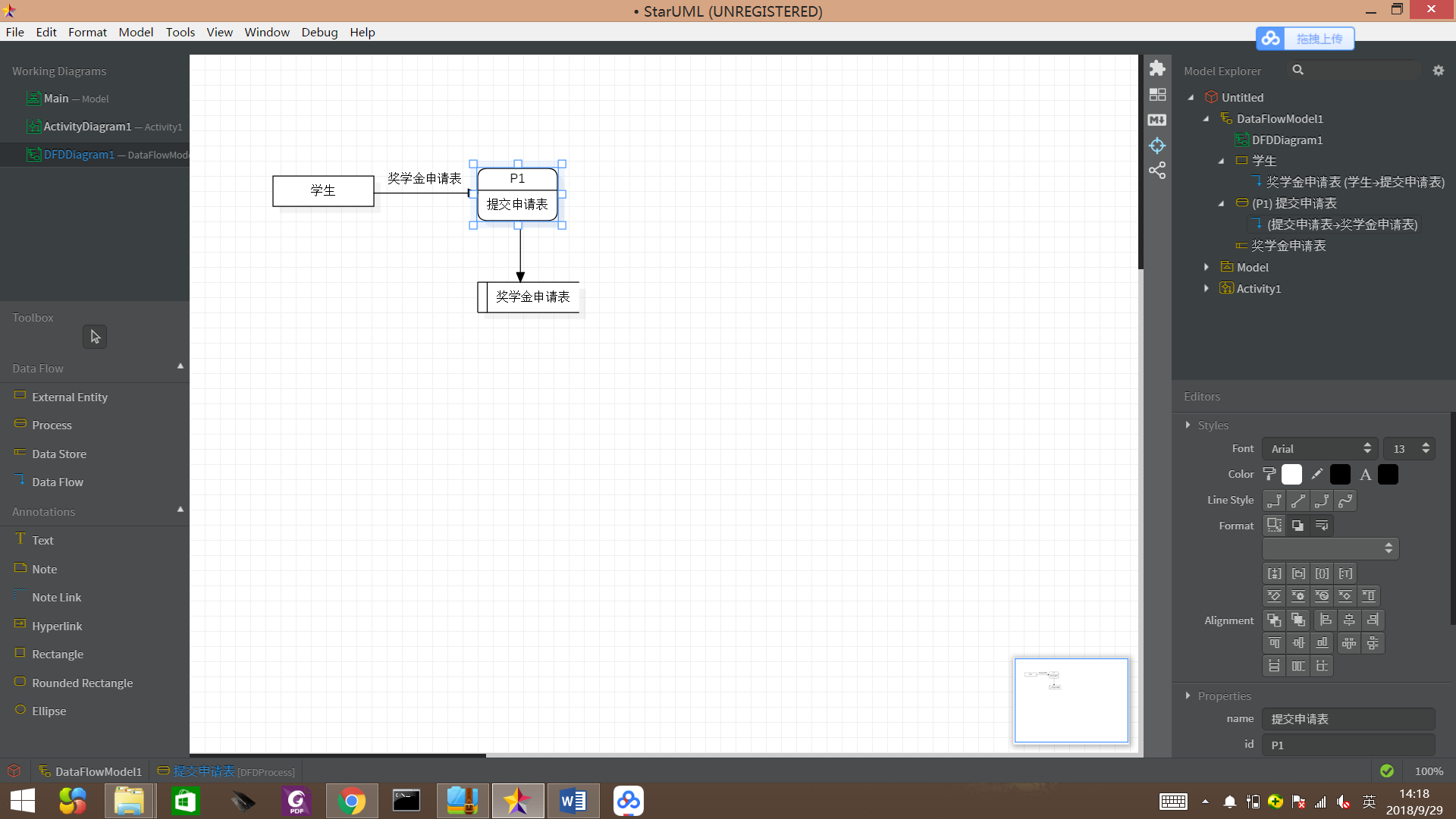

提示：可以为每个处理进行编号（顶层可不编号，或编号P0），右下部的属性窗口，例如设置处理的id为“P1”，如图：

绘制DFD注意事项：

1. 每个处理必须有输入，必须有输出；

2. 每个输入或输出数据必须有一端与处理关联，即数据流不是处理的输入，就是处理的输出。不能从外部实体输出到其他外部实体或数据存储，也不能从数据存储输出到外部实体或其他数据存储；

3. 某个处理A如果分解，则需要为其单独绘制一张DFD子图，并将处理A相关联的输入和输出带入子图。
