二维草图的绘制

第二节 二维草图的绘制

2.1二维草图的绘制过程

Ø 进入Solid Works二维草图设计环境


Ø 指定二维草图绘制平面(即基准面)


Ø 使用草图绘制命令,绘出草图的基本几何形状。


Ø 标注草图的尺寸,并添加草图几何关系


Ø 保存绘制好的二维草图。


2.2指定二维草图绘制基准面


①选择系统默认的基准面

②选择实体模型的一个表面作为基准面

选择【基准面】属性管理器来建立基准面:【插入】→【参考几何体】→【基准面】


2.3编辑二维草图

2.3.1直线

快捷键:直线:L;退出命令:Esc;撤销:Ctrl+Z;重复上一个命令:Enter

启动命令的方式:草图选项卡;菜单栏中的工具





练习2.3.1

讲解视频:



2.3.2/周边圆


讲解视频:


2.3.3圆弧



2.3.4矩形及槽口的绘制


2.3.5多边形及椭圆


2.3.6倒圆角及倒斜角



2.3.7图形的修剪技巧


2.3.8添加几何关系

草图几何关系是指草图各几何元素或几何元素与基准面、轴线、边线或端点之间相对位置的关系。例如,两条直线平行或垂直、两圆相切或同心等。

SolidWorks草图绘制中,可以用尺寸标注和添加几何关系来定义草图状态。草图一共有5定义状态,即欠定义、完全定义、过定义、无效和无解。在任何时候,草图都处于5种定义状态之一。

欠定义。这种状态下草图的定义是不充分的,可以随时为草图添加其他定义。欠定义状态下的草图也可以用来创建特征。欠定义的草图几何体是蓝色的(系统默认的设置)

完全定义。草图的定义是充分完整的。一般来说,零件的每一个草图都应该是完全定义的。全定义的草图几何体是黑色的(系统默认的设置)

过定义。草图中有重复的尺寸或相互冲突的几何关系,应该删除多余的尺寸或约束关系。过定义的草图几何体是红色的(系统默认的设置)

无效和无解。草图中出现无效和无解时,表示草图中有错误,必须修复。




2.3.9智能尺寸



2.3.10镜像命令





2.3.11列阵命令

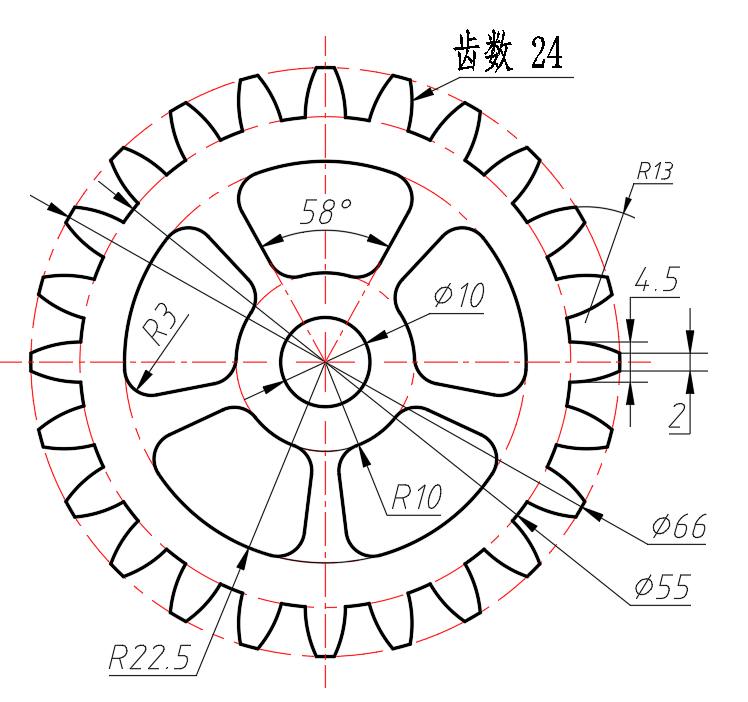

2.3.12齿轮的绘制
