任务一 识读电路图

一、任务描述

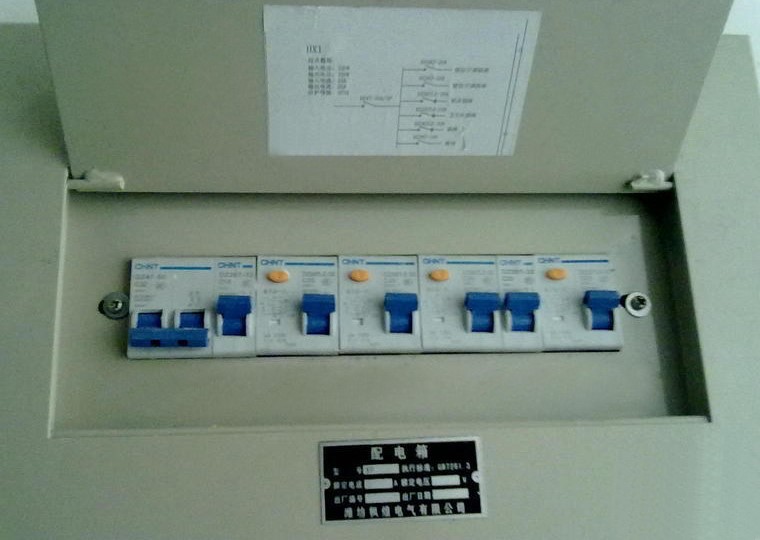

  住宅内部的电源是取自供电系统的低压配电电路，即进户线穿过进户管后，先接入单元配电箱，再接到用户的分配电箱，经低压断路器接到灯具、插座等用电设备上。户内配电箱内，应分别设置零线（N 线）和保护零线（PE 线）汇流排， 零线和保护零线应在汇流排上连接，不得绞接，应有编号。

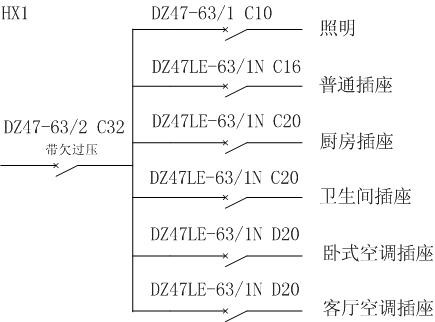

二、电路图
