【实训目标】

1）了解电工实训室电源配置，熟悉安全操作规程。

2）认识常用电工工具及仪器仪表。

3）正确使用低压试电笔。

 【实训器材】

电工实训台、常用电工工具、常用电工仪器仪表、低压试电笔。

一、认识实训室

  1、实训室操作规程

  进入实训室，应认真学习《电工实训操作规程》，并在实训过程中自觉服从。一般规定如下：

1）学生应按时上下课，严格遵守操作规程，注意保持实训室整洁，共同维持良好的实训秩序。

2）操作前，应明确操作要求、操作顺序及所用设备的性能指标。

3）连接电路前，应检查本组实训设备、仪器仪表和工具等是否齐全和完好，若有缺损，及时报告指导教师。

4）按照电路图正确接线。连接电路时，先接设备，后接电源；拆卸电路时顺序相反。

5）电路接好后，先认真自查，然后必须请指导教师复查，确认无误后，再给实训台送电，绝不允许学生擅自合闸送电。

6）实训台送、停电操作流程：

【送电流程】先合上实训台总电源开关，再合上实训台各分路开关，最后合上实训电路控制开关。

【停电流程】与送电流程顺序相反。

7）读取并记录分析相关电路动作现象，操作中应确保人身和设备安全。

8）实训时若遇到异常现象或疑难问题时，应立即切断电源本组电源并进行检查，禁止带电操作。排除故障后，经指导教师同意，方可重新送电。

9）实训完成后，断开本组电源，教师检查实训结果无误后方可拆线。

10）清点器材并归还原处，若有丢失或损坏应及时向指导教师说明，经指导教师允许后方可离开实训室。

2. 常用电工工具和仪器仪表

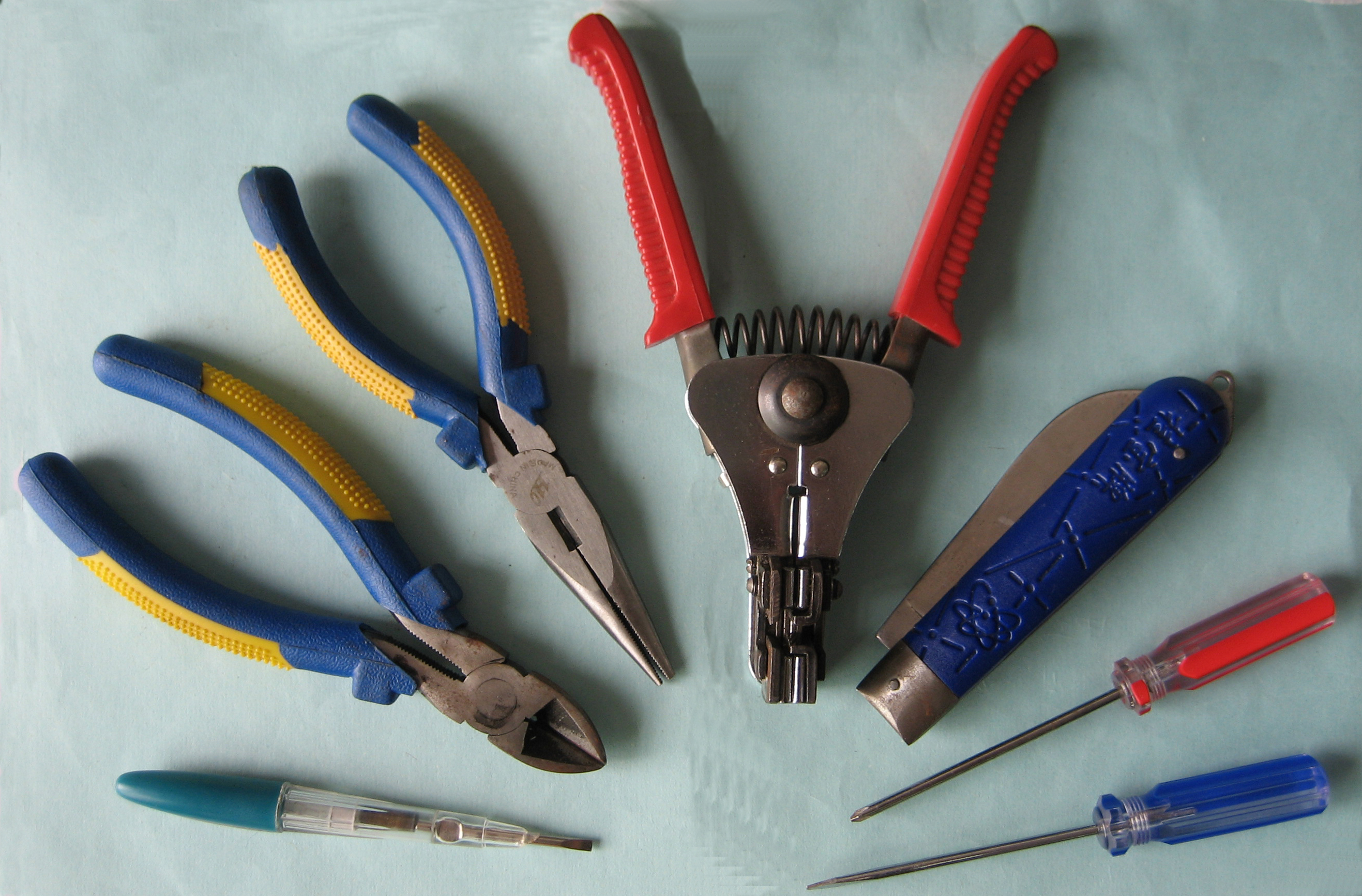

   【常用电工工具】常用电工工具指的是一般的电工岗位都要使用的工具，有试电笔、偏口钳、尖嘴钳、剥线钳、电工刀、螺钉旋具等。电工工具是电工必备的工具，每一名合格的电工都必须熟练使用，这些工具在以后的学习中都会用到。

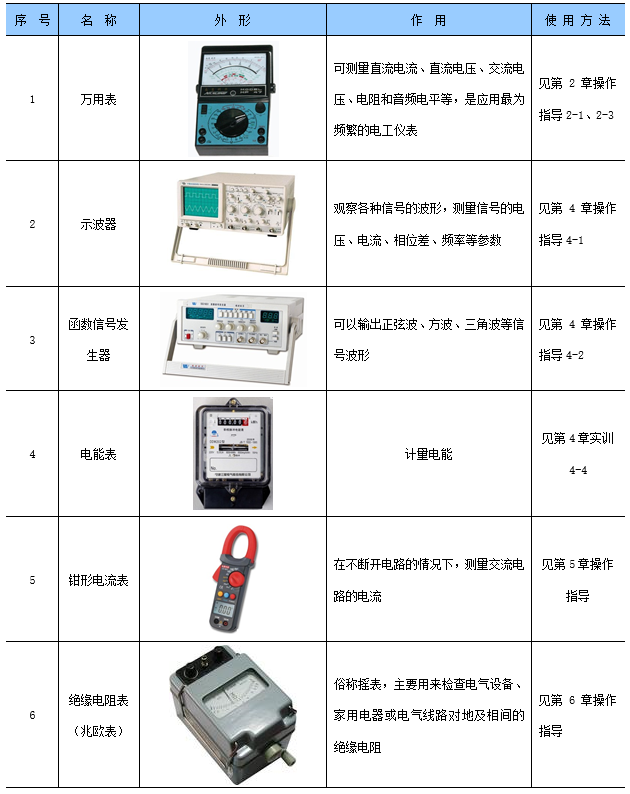

【常用仪器仪表】  常用仪器仪表主要有：万用表、钳形电流表、电压表、电流表、绝缘电阻表（又称兆欧表）、电能表、示波器等。
