单相正弦交流电的基本知识 导学案

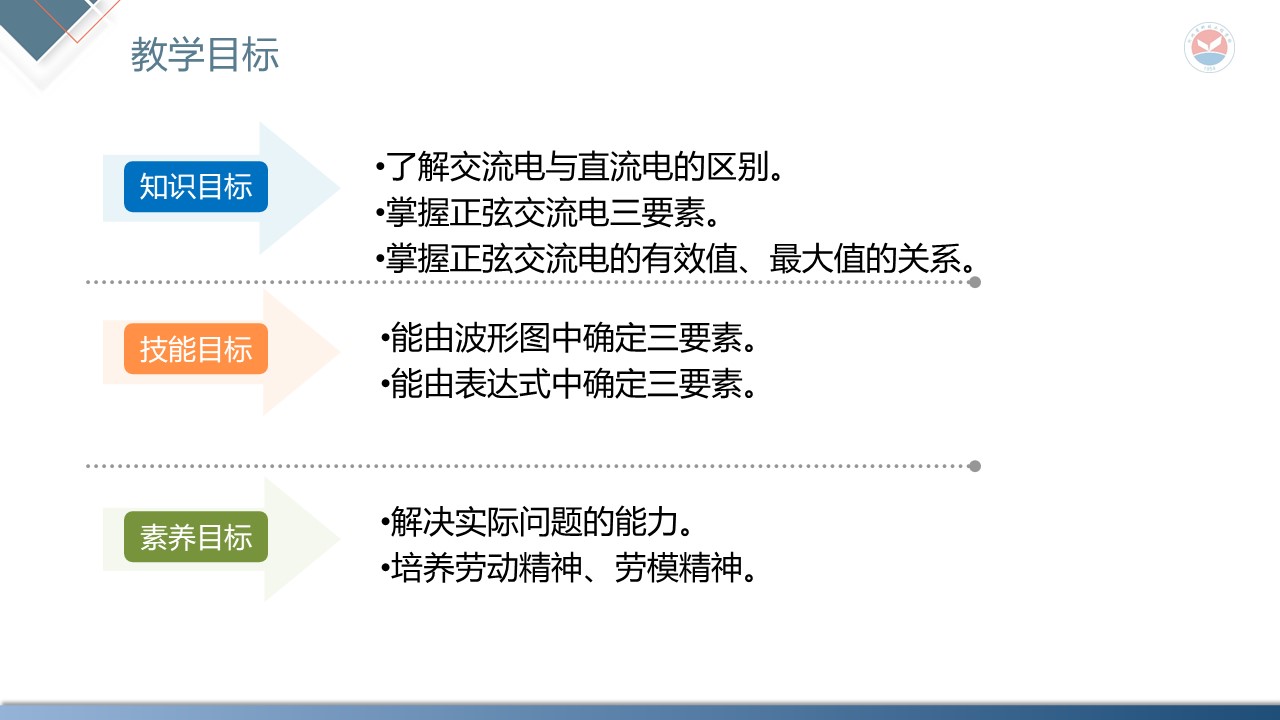

【学习目标】

知识目标：1.了解直流电、交流电的区别

2.理解正弦交流电的波形

3. 正弦交流电三要素

技能目标：1.能识别直流电、交流电和正弦交流电

2.识别正弦交流电的三要素

素养目标：节约意识，安全意识

【重点难点】

重点：正弦交流电的三要素

难点：正弦交流电的表示方法

【自主学习】

1、电路仿真，观察不同电源供电下发光二极管的变化

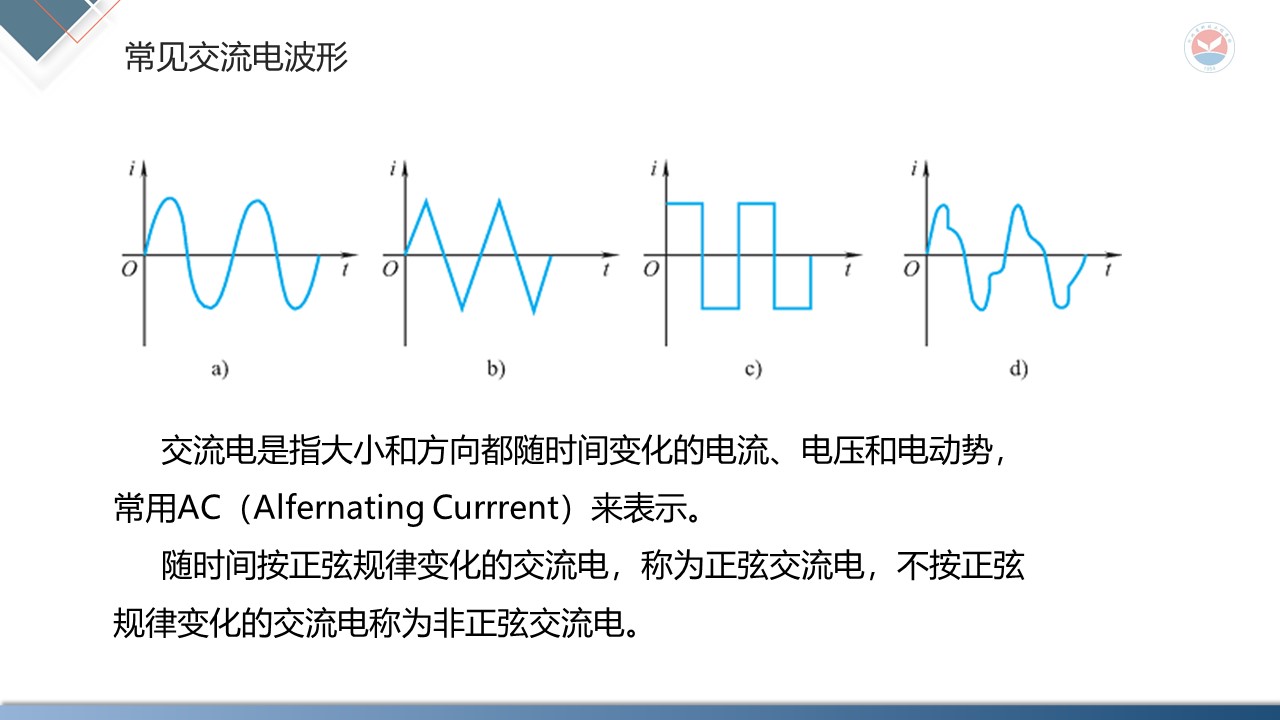

2、交流电的定义

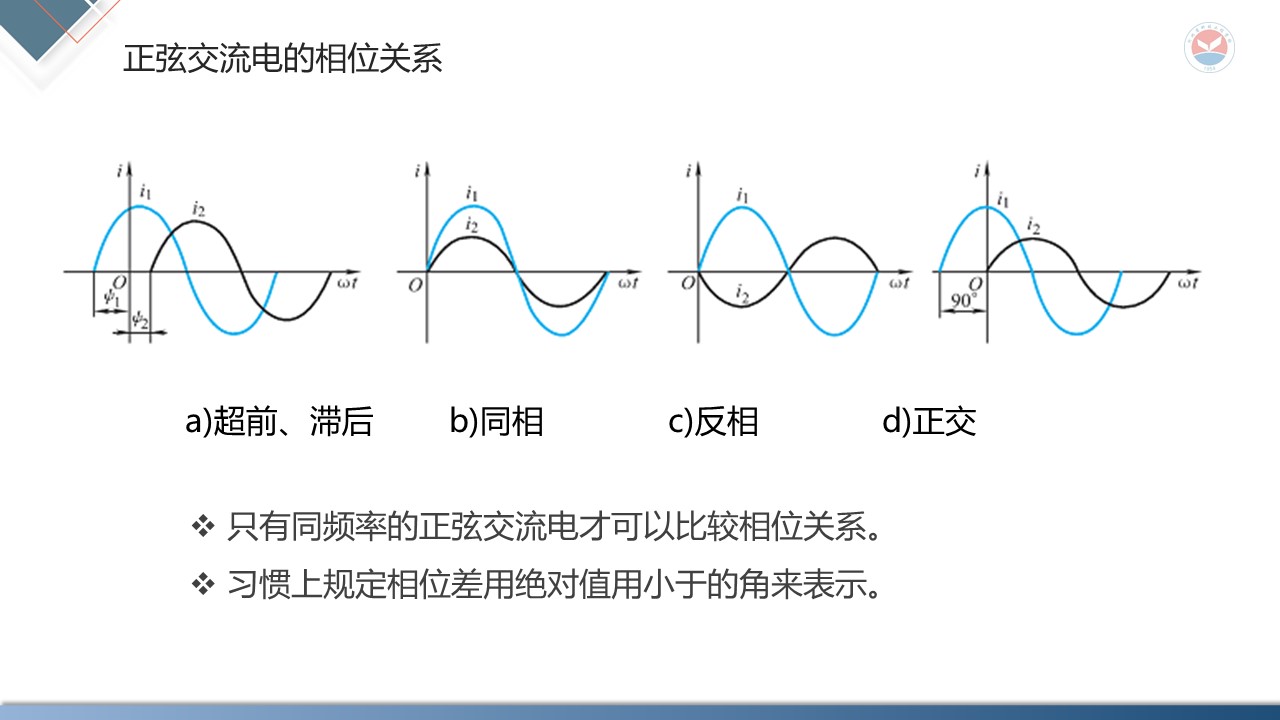

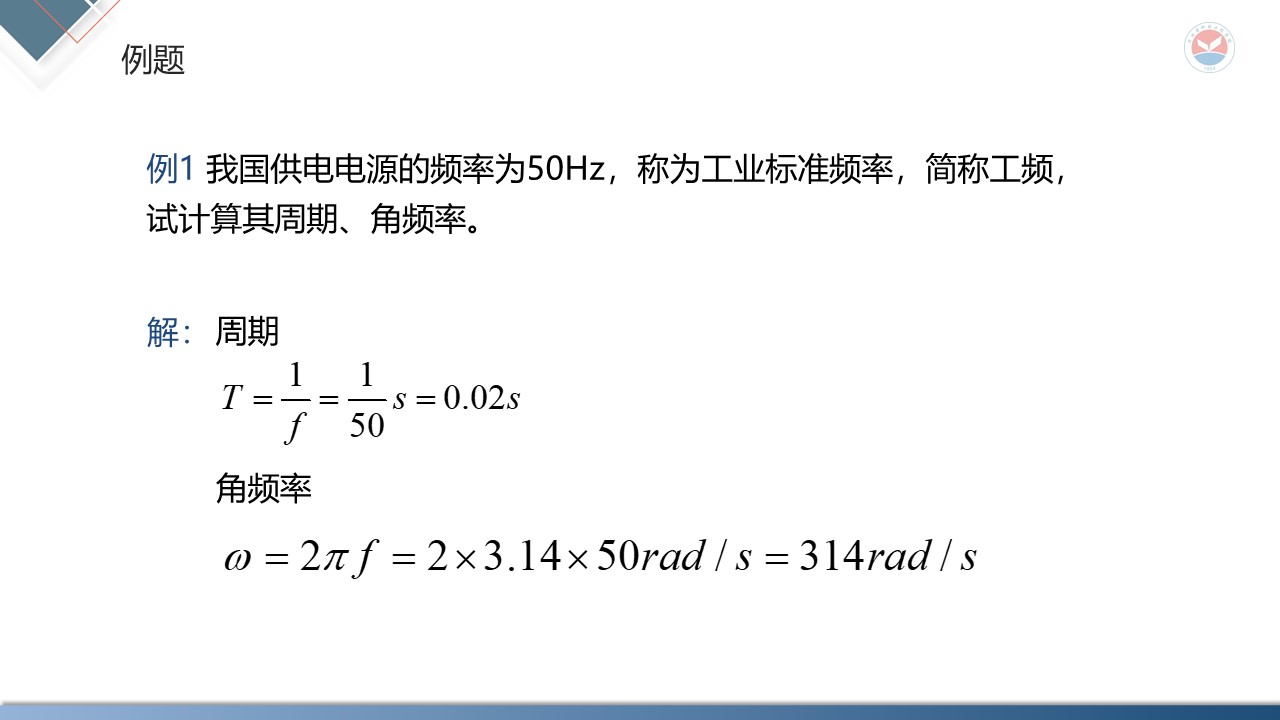

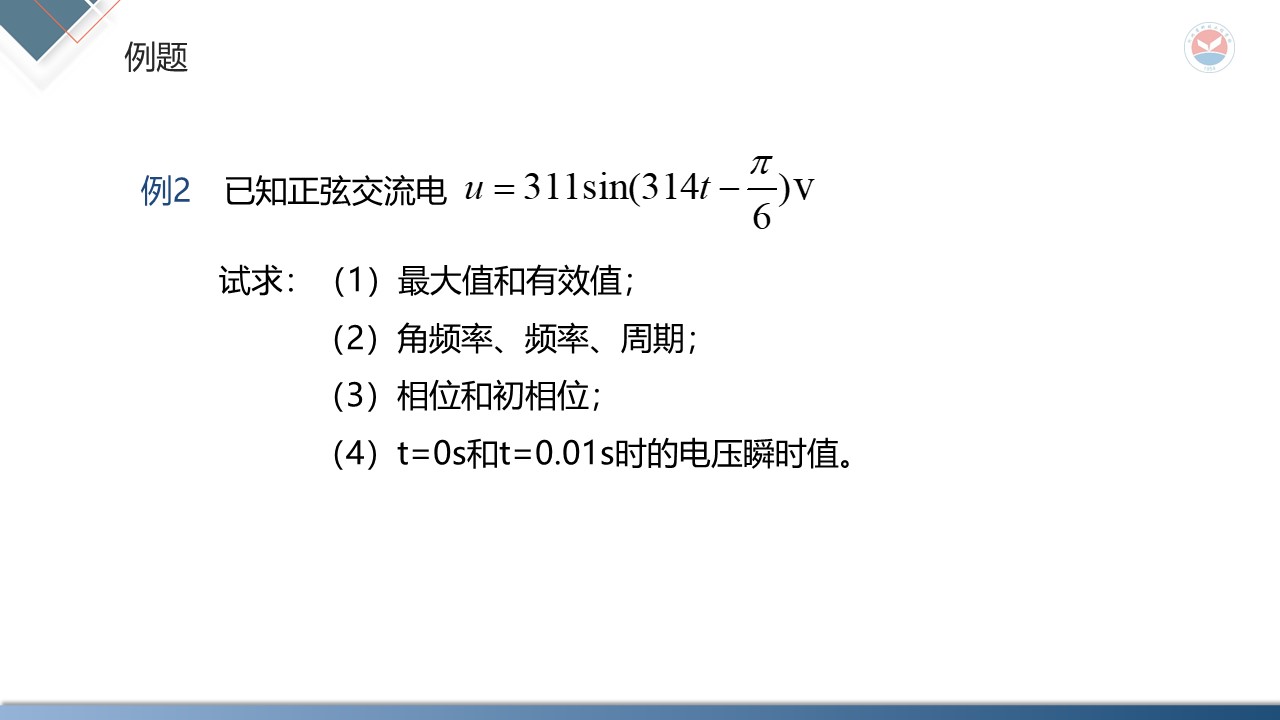

3、正弦交流电三要素

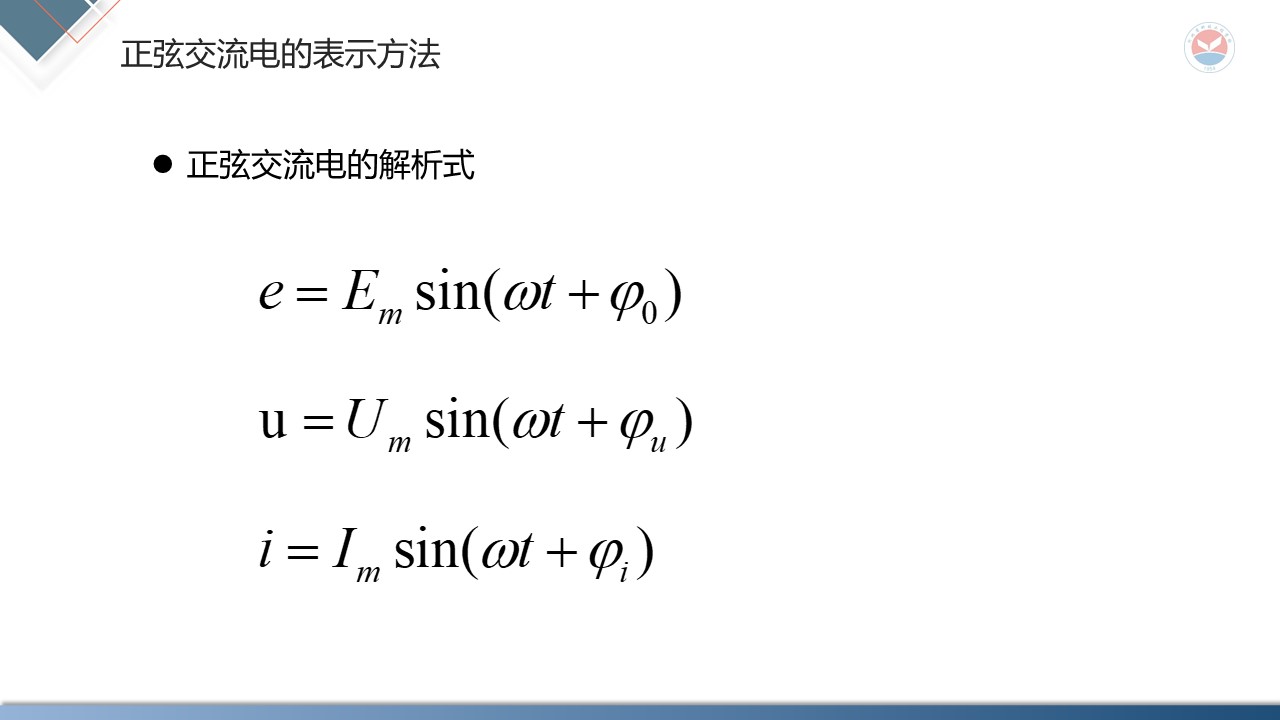

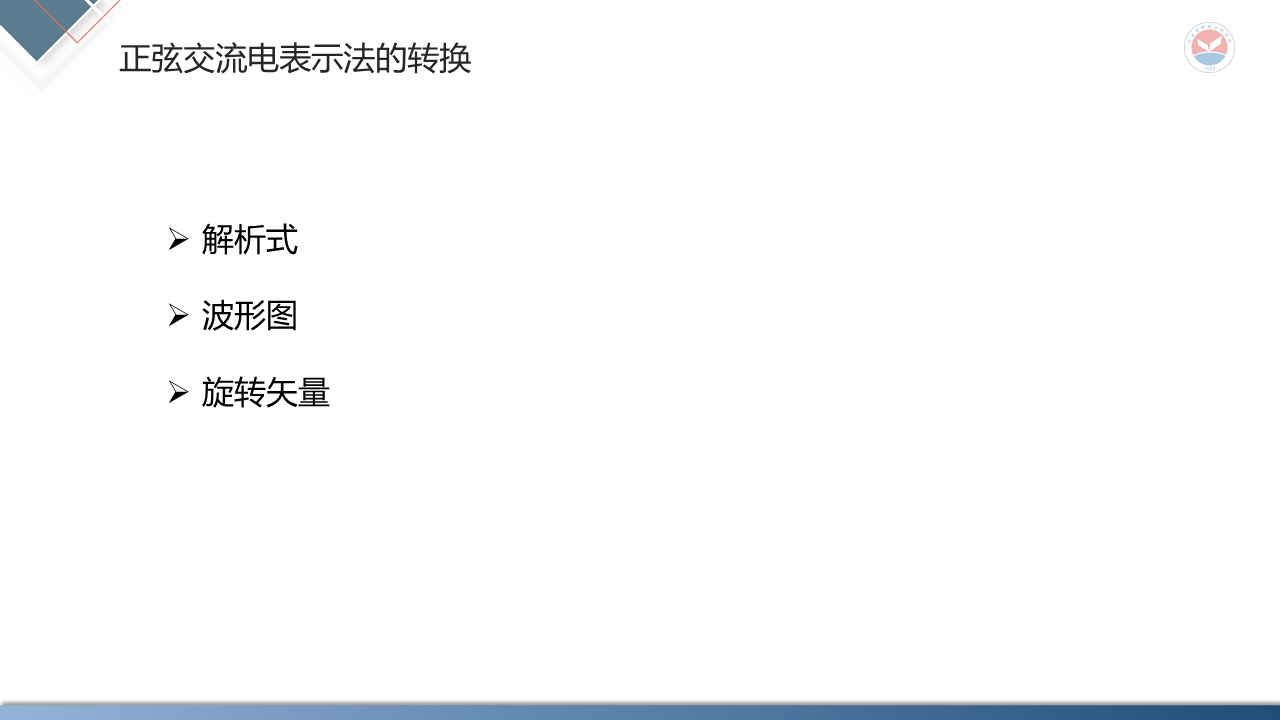

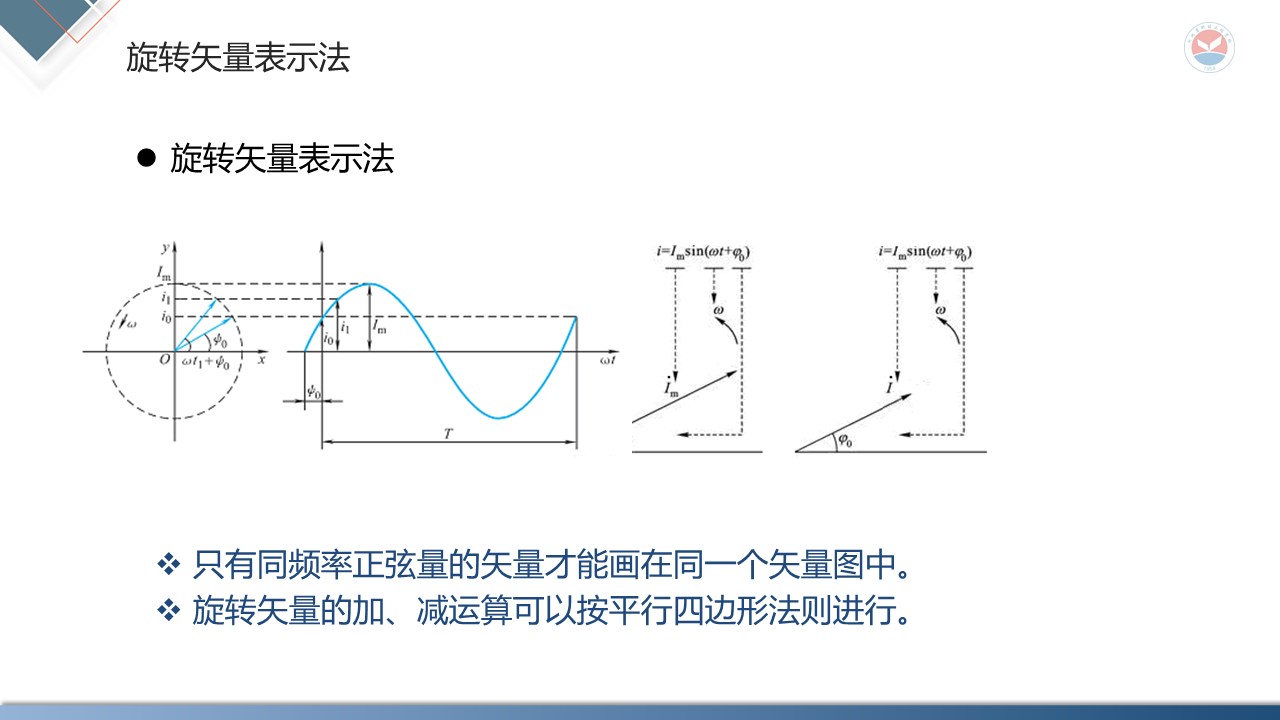

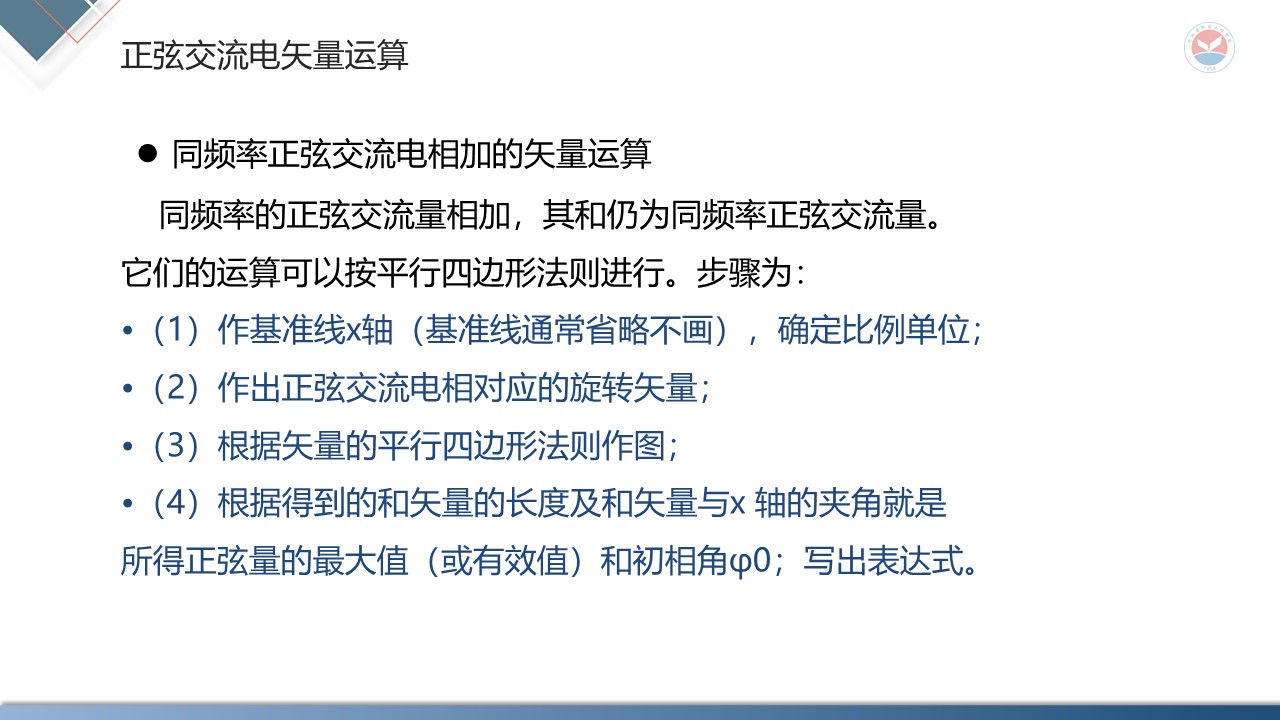

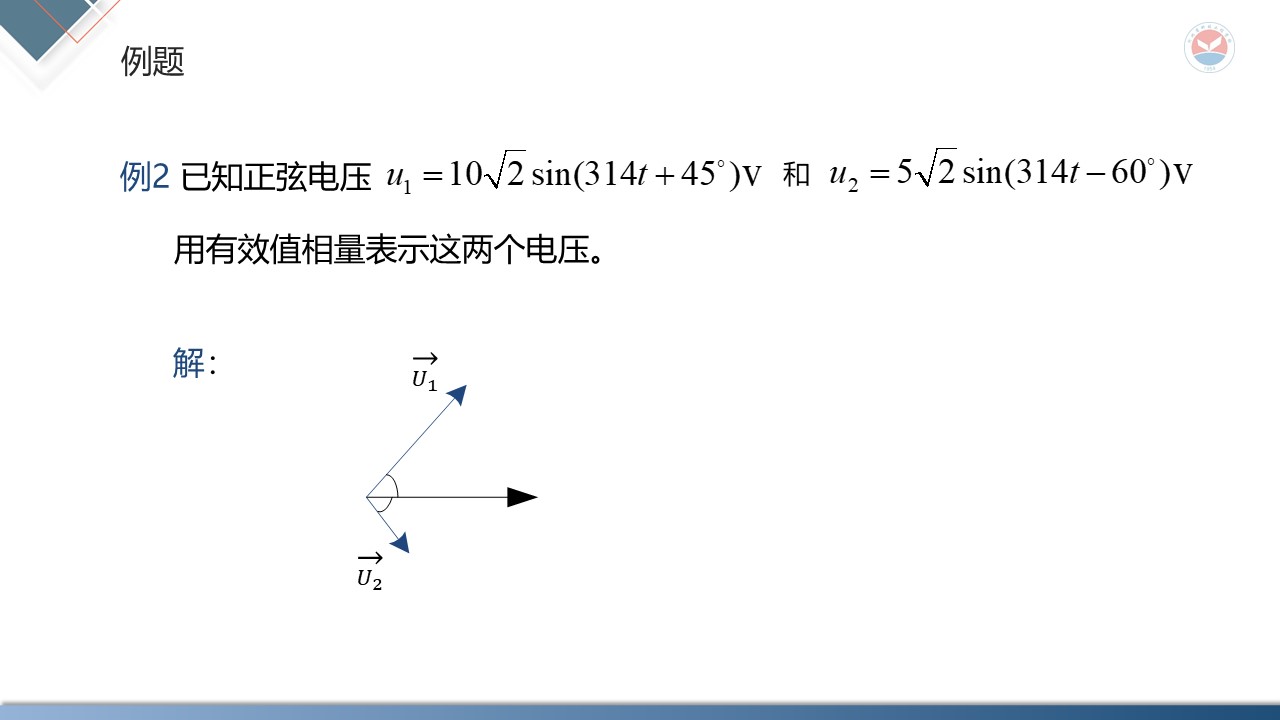

4、正弦交流电的三种表示方法

【实践环节】

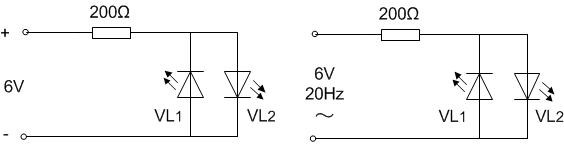

 两只反向并联的发光二极管（VL₁、VL₂）与电阻串联后，分别接到电池盒（输出直流6V）和信号发生器上（输出交流6V 20Hz），按下图电路，用手机仿真软件“电路模拟器（EveryCircuit）中文版”进行电路仿真，观察运行结果。

【实践环节】

一、任务描述

两只反向并联的发光二极管（VL₁、VL₂）与电阻串联后，分别接到电池盒（输出直流6V）和信号发生器上（输出交流6V 20Hz），按下图电路，用手机仿真软件“电路模拟器（EveryCircuit）中文版”进行电路仿真，观察运行结果。

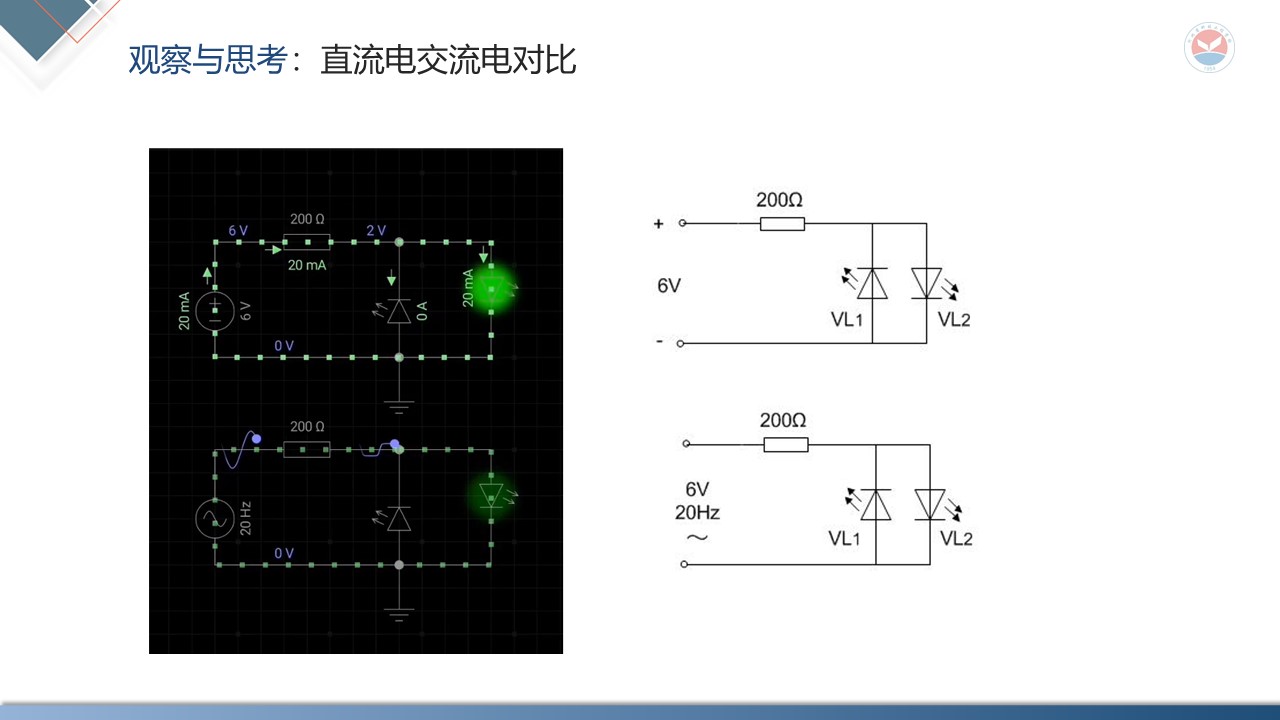

二、仿真对比

图a中只有发光二极管VL₂亮；图b中两个发光二极管轮流点亮。

三、结果分析

发光二极管具有单向导电性，图4-1a图中只有一只发光二极管点亮，说明干电池提供的是单方向的电流；图4-1b图中两只发光二极管轮流点亮，说明6V 20Hz的交流电是方向交替变化的电流。

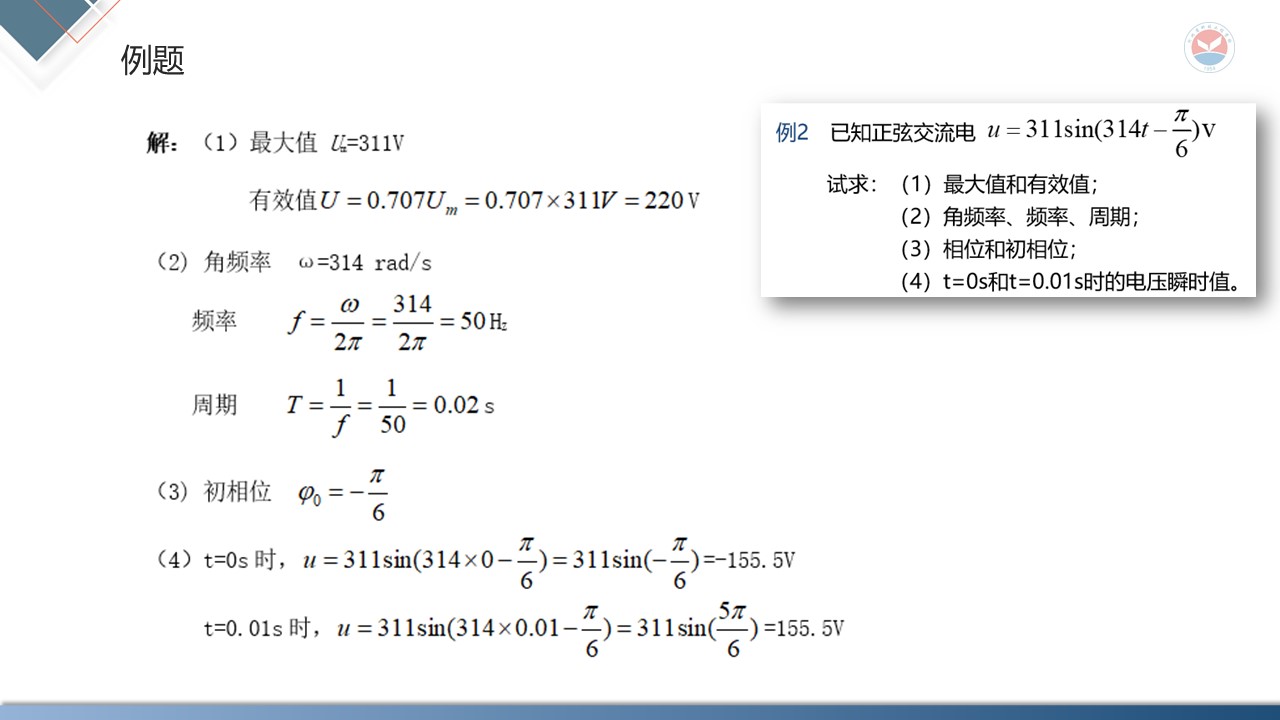

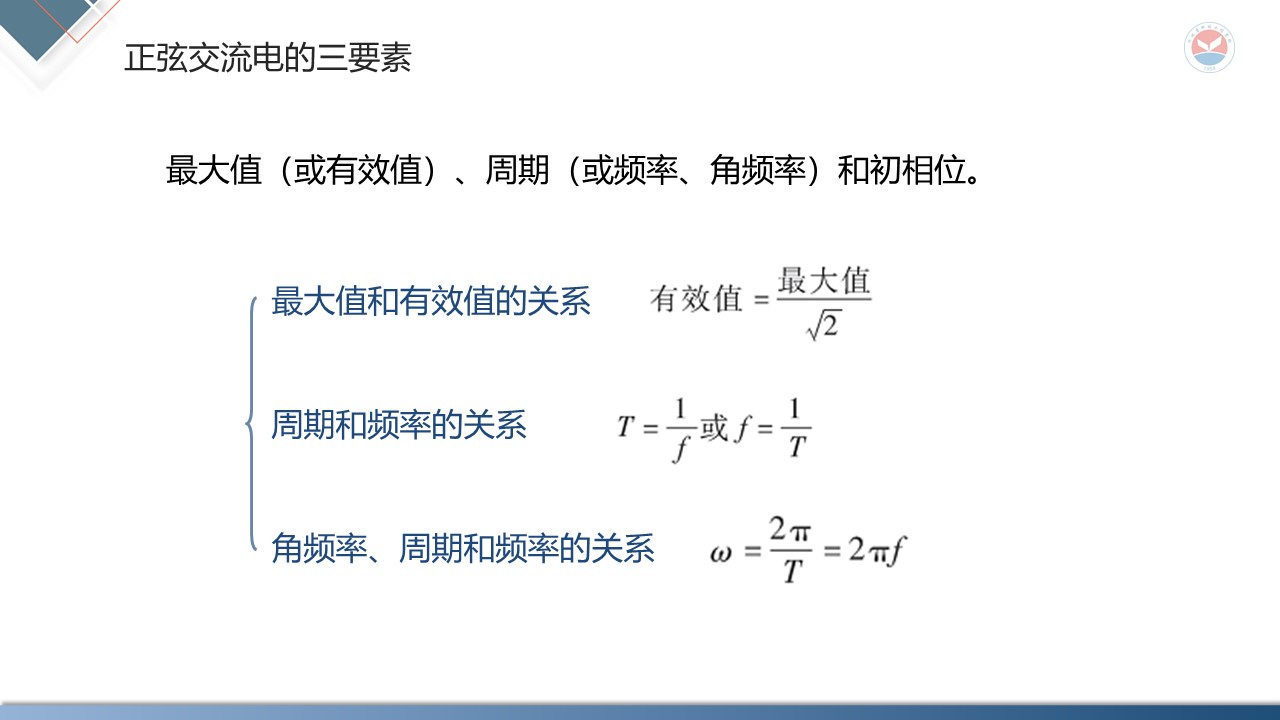

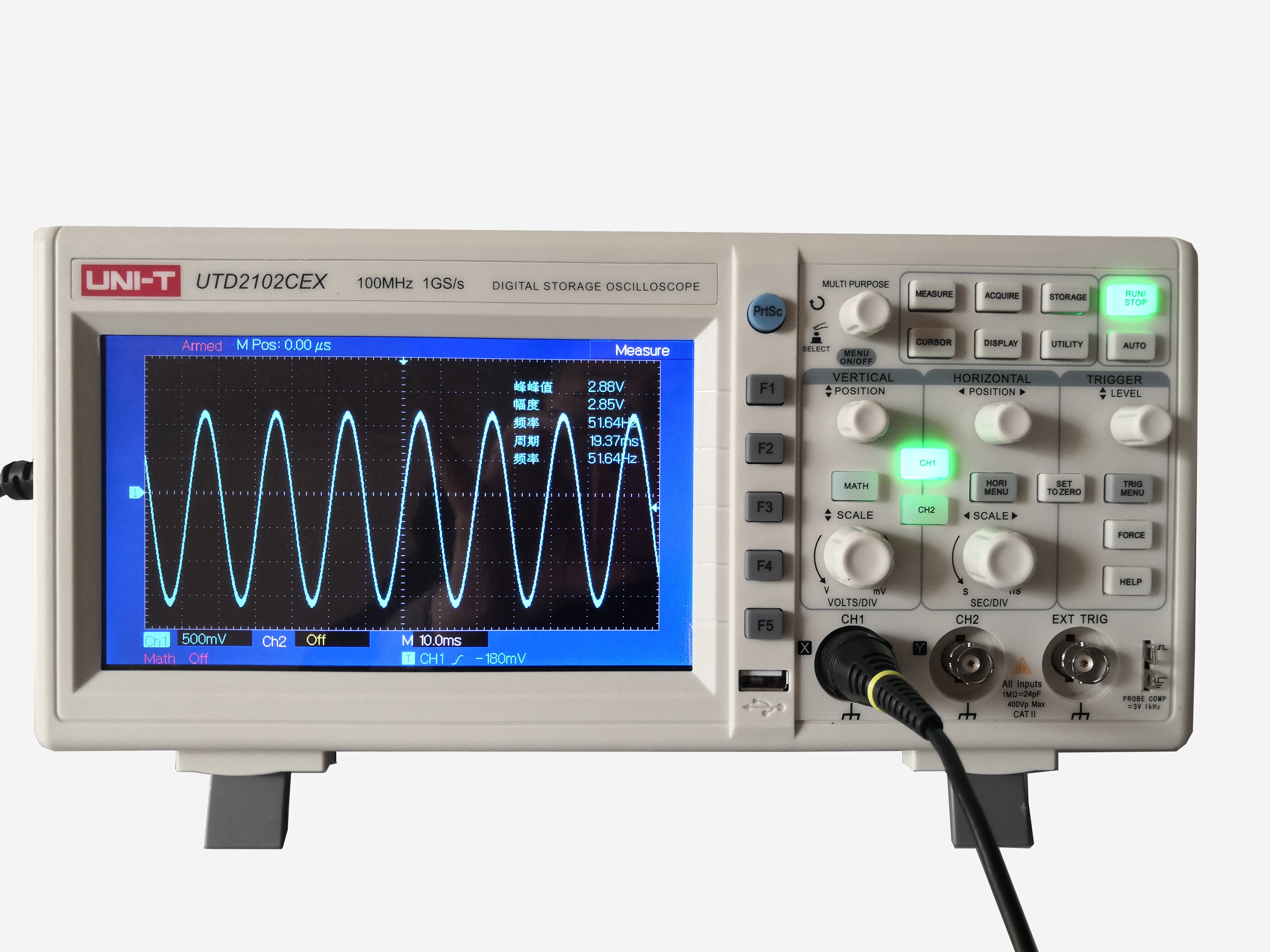

一、认识正弦交流电三要素

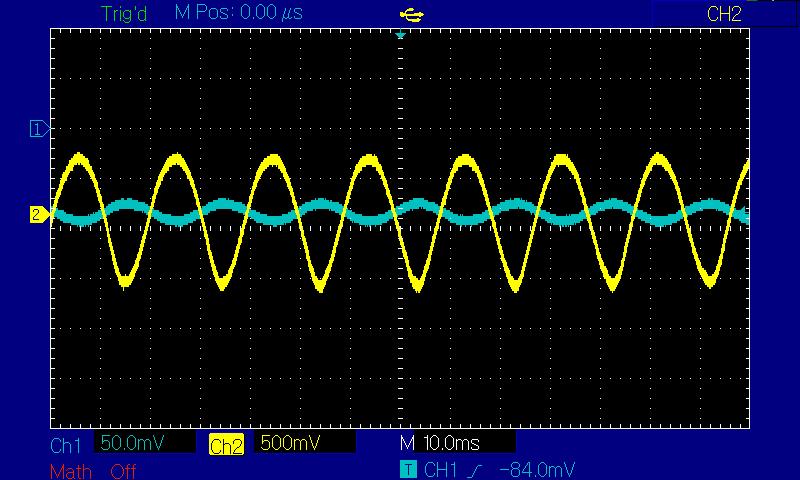

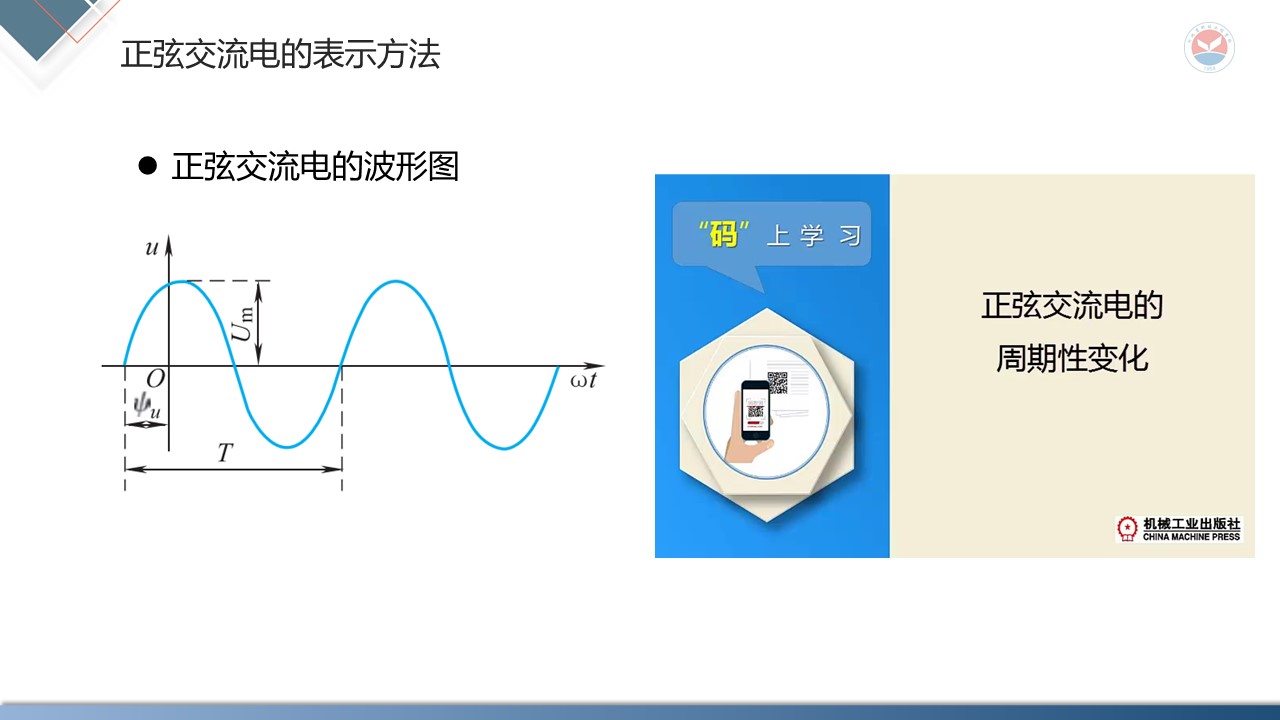

      二、动画-正弦交流电周期性变化
