【课前预习】

【做一做】

同学们，在上学期的课程中，我们已经学习过关于现场信号设备的基础知识，请大家根据前面学习的知识，完成以下测试。

【教学目标】

        1.了解现场信号设备种类及类型。

        2.掌握各种现场信号设备的工作原理。

        3.熟练掌握各种现场信号设备的联锁关系。

【知识要点】

        各种现场信号设备的联锁关系。

【授课视频】

【案例分析】

【地铁信号机显示颜色的含义】

大家是否留意过用于指挥地铁运行的信号机？地铁信号机显示的颜色主要有：红色、绿色、黄色、蓝色和白色等，根据不同的颜色显示可以表示不同的行车信息，用于指挥列车的运行。

红色——代表停车信号，列车必须在信号机前停车。

绿色——代表列车可以通过信号机，且进路中的所有道岔开通直股（只用于正线显示， 车辆段一般不设绿色显示）。

黄色——代表列车可以通过信号机，且进路中的道岔至小有一组开通弯股（用于正线显示），用于车辆段显示时，只代表列车可以通过信号机，不含道岔开通情况。

蓝色——代表禁止调车信号（用于车辆段显示），列车必须在信号机前停车。

白色——代表允许调车信号（只用于车辆段），列车可以通过信号机进行调车作业。

另外，还有一种组合显示，红色＋黄色的显示，代表引导信号，列车可以按照25KM/H的速度通过信号机。

【信号机检修】

【课后讨论】

【课后测试】

                                               【计轴系统】

（一）计轴系统的工作原理

计轴系统是线路空闲/占用状态的自动检测装置。用于定位列车在线路上的位置，列车的定位以占用计轴区段的形式表现。

计轴区段：现场线路根据组织列车运行的需要被人为划分为若干的区段，在这些区段两端均会设置一个计轴器。这种方式划分的区段，称为计轴区段。计轴区段是用于IXL、ITC控制级别下的列车空闲占用指示。

计轴器与计轴器计算机（室内设备）相连。这种轨旁计数装置将会对通过其上面的每个轮轴产生计数脉冲。驶入和驶出各个计轴区段的列车轮轴是被分别计数的。只要列车的首个轮对压过驶入端的计轴器开始，该区段则会显示为占用状态（红色或紫色显示）。直到驶出端的计轴器计算到与驶入端的计轴器相同的轮对数离开该区段后，才会把该区段重新设置为空闲状态（黄色显示）。只要驶入和驶出的计轴结果是不同的，轨道区段将会被指示为占用状态。

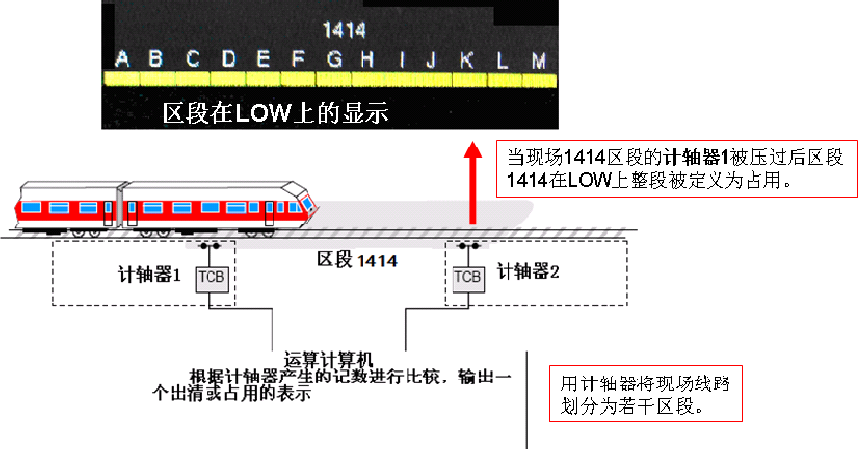

如下图示，当列车的首个轮对压过计轴器1开始，区段A则会被显示为占用。假设列车进入区段A时计轴器记录到轮对数为6的，只有当列车全部出清区段A时，且计轴器2能够记录到压过的轮对数为6的时候，区段A才会显示为空闲。若计轴器2记录到的轮对数不等于6的时候则区段A会持续别显示为占用。

 （二）计轴预复位

1.计轴系统用于检测轨道空闲情况。“计轴预复位”的命令是用于：在计轴过程中出现问题时，以及列车已经完全离开计轴区段，但是计轴的驶入数和驶出数仍不同时，将一段计轴区间的状态设置为“零轴”。

2.执行该命令后，计轴器仍会为这个区段提供一个特殊的占用指示，在原有占用颜色的基础上在虚拟区段中部显示淡粉色。当沿着此计轴区间行驶的首列车按正确的计轴顺序行驶时，计轴系统就会提供区间空闲指示。
