【课前预习】

【读一读】

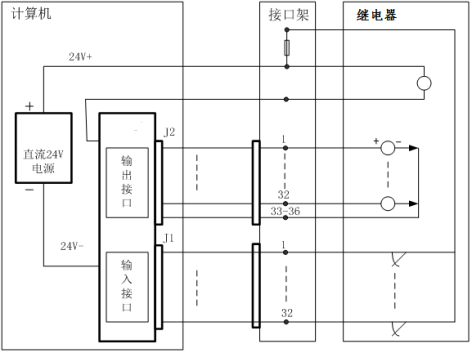

计算机联锁系统通过采集继电器接点的状态获得室外设备的状态信息。具体的采集电压为DC24V。+24V接在被采集接点组的中间接点。如图4-3所示，输入输出接口通过接口架与继电器组合相连接，进而采集继电器状态。接口架如图4-4所示，为连接输入输出接口与继电器的中间部分。在接口架上设36线插座。每个插座配32根信号线。继电器电路一侧的连线焊接在插座上，计算机一侧的连线用插头连接。

【授课视频】

【道岔检修】

【读一读】

              输入输出设备——全电子执行单元

全电子执行模块是建立在软、硬件双重防护基础上的全电子执行、监测系统，是 计算机联锁的执行表示电路，由信号、道岔、轨道、零散等各种不同的电子模块构成， 具有命令执行、表示采集、动作监测、故障保护等功能。

一、全电子执行单元主要技术指标

（1）工作环境： 气温： 5℃-40℃； 相对湿度： 5%-85%；

（2）周围无腐蚀和引起爆炸的有害气体；

（3）系统电压： AC220V 6.6V；

（4）工作频率： 50Hz5%；

 （5）电源输出电压：DC24V±0.84V；

（6）功率： 400W。

二、全电子执行单元上电操作步骤

第一步：首先确认各执行柜的电源电缆、通信电缆、外部设备电缆是否已正确接 入，模块已正确插入到相应模块插槽中，接触良好。

第二步：打开机柜后门，打开机柜顶部风扇电源开关和冗余电源开关。

第三步：确认监测系统是否已正常运行。如果监测系统已运行，则直接进入第四 步操作；如果监测系统还没有运行，则启动维护监测机系统。启动维护监测机，等待 维护监测机启动并显示站场界面，再给联锁机柜上电。

第四步：确认执行柜是否已正常运行。如果执行柜已上电运行，则直接进入第五 步操作；如果机柜还未上电运行，顺序扳动执行单元正面下方的 RD1（系统电源 1）和 RD2（系统电源 2）闭合，等候 5 秒，此时执行柜的正面上方的 A 路电源灯和 B 路电源 灯都亮，而且没有电源报警声，此时表明执行单元系统两路电源均已上电完毕，可以 进行第五步操作。

第五步：分别扳动执行柜正面下方的 RD3、RD4、RD5、RD6、RD7、RD8 使其闭合。 此时机柜应已正常上电运行。

三、执行柜断电操作步骤

第一步：顺序扳动执行柜正面下方的 RD3、RD4、RD5、RD6、RD7、RD8 断路器，使 其断开。

第二步：顺序扳动执行柜正面下方的 RD1、RD2 断路器，使其断开。在确认上述开 关已全部断开后，此时执行柜前面板上方的 A 路电源灯、B 路电源灯灭，则执行单元已正确断电停止运行。

                                             【深圳地铁】

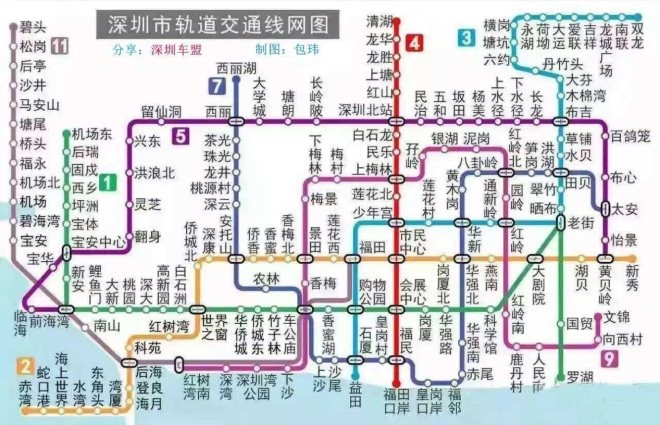

深圳地铁(Shenzhen Metro)是指服务于中国广东省深圳市的城市轨道交通，其第一条线路于2004年12月28日正式开通运营，使深圳成为中国内地第5个拥有地铁系统的城市。

截至2020年8月，深圳地铁已开通运营线路共有11条，分别为:1号线、2号线、3号线、4号线、5号线、6号线、7号线、8号线、9号线、10号线、11号线。全市地铁运营线路总长411公里，车站283座。构成覆盖深圳市罗湖区、福田区、南山区、盐田区、宝安区、龙华区、龙岗区、光明区全部市辖行政区的城市轨道网络。
