【教学目标】
1.了解系统总线的概念。
2.了解系统总线的分类。
3.熟悉系统总线的特性。
4.熟悉系统总线的性能指标。
5.了解系统总线的标准。
【知识要点】
系统总线的性能指标。
【授课视频】
【课堂阅读】
（1）I2C总线（内部总线）
I2C总线由PHILIPS公司推出，是近年来在微电子通信控制领域广泛采用的一种新型总线标准。它是同步通信的一种特殊形式，具有接口线少，控制方式简化，器件封装形式小，通信速率较高等优点。在主从通信中，可以有多个I2C总线器件同时接到I2C总线上，通过地址来识别通信对象。
目前I2C总线大量应用在视频、音像系统中，PHILIPS推出的近200种I2C总线接口器件主要是视频、音像类器件。除PHILIPS公司外，I2C总线已被众多的厂家使用在高档电视机、电话机、音响、摄录像系统中。
（2）SCI/SPI总线（内部总线）
串行通信接口是由Motorola公司推出的。它是一种通用异步通信接口UART，与MCS-51的异步通信功能基本相同。
串行外围设备接口总线技术是Motorola公司推出的一种同步串行接口。Motorola公司生产的绝大多数MCU都配有SPI硬件接口，如68系列MCU。SPI总线是一种三线同步总线，因其硬件功能很强，所以，与SPI有关的软件就相当简单，使CPU有更多的时间处理其他事务。
（3）PC/XT总线（系统总线）
PC/XT总线是PC历史上最早使用的总线结构，是IBM公司1981年推出的第一台IBMPC机以及随机推出的IBMPC/XT机所使用的总线，称之为PC总线或PC/XT总线。由于IBMPC或IBMPC/XT机上使用的都是8088CPU，因而这种总线只具有20条地址线和8位数据线，因此又称为8位的PC机。在PC/XT总线上的信号是目前各类总线中最为精简的，它的主板插槽上安装有8个62线的扩展板插座，即扩展插槽，允许插入不同功能的I/O接口卡，用来扩充PC/XT机的功能。扩展槽上提供了足够的负载驱动能力，允许每个插座上带2个低功耗的肖特基负载。
（4）ISA总线（系统总线）
ISA总线标准是IBM公司1984年为推出PC/AT机而建立的系统总线标准，所以也叫AT总线。它在8位的PC/XT总线的基础上扩展而成16位总线结构，以适应8/16位数据总线要求。同时，该总线同8位的PC/XT总线保持了兼容性。它在80286至80486时代应用非常广泛，以至于现在奔腾机中还保留有ISA总线插槽。ISA总线有98只引脚，其中，数据线16根，地址线24根，其他包括中断线、信号线和电源线等等。工作频率为8 MHz，传输率最高为8 MB/s。
（5）PCI总线（局部总线）
PCI局部总线是当前最流行的总线之一，它是由Intel公司推出的一种局部总线。它定义了32位数据总线，且可扩展为64位。PCI局部总线主板插槽的体积比原ISA总线插槽还小，其功能比VESA、ISA有极大的改善，支持突发读写操作，最大传输速率可达132 MB/s，可同时支持多组外围设备。PCI局部总线不能兼容现有的ISA、EISA、MCA总线，但它不受制于处理器，是基于奔腾等新一代微处理器而发展的总线。
（6）RS-232-C总线（外部总线）
RS-232-C总线是美国电子工业协会制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
（7）USB总线（外部总线）
USB总线即通用串行总线，是Compaq、DEC、IBM、Intel、Microsoft、NEC和NorthernTelecom等七大公司于1994年11月联合开发的计算机串行接口总线标准。它基于通用连接技术，实现外设的简单快速连接，达到方便用户、降低成本、扩展PC连接外设范围的目的。它可以为外设提供电源，而不像普通的使用串、并口的设备需要单独的供电系统。另外，快速是USB技术的突出特点之一，USB的最高传输率可达12 Mb/s，是串口的100倍，并口的近10倍，而且USB还能支持多媒体。
★什么是超级计算机？
超级计算机(chao ji ji suan ji):能够执行一般个人电脑无法处理的大资料量与高速运算的电脑。其基本组成组件与个人电脑的概念无太大差异，但规格与性能则强大许多，是一种超大型电子计算机。具有很强的计算和处理数据的能力，主要特点表现为高速度和大容量，配有多种外部和外围设备及丰富的、高功能的软件系统。现有的超级计算机运算速度大都可以达到每秒一太(Trillion,万亿)次以上。
★超级计算机有什么用？
★中国在超级计算机方面水平如何？

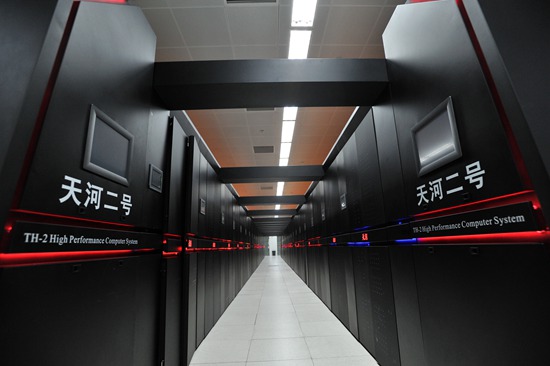

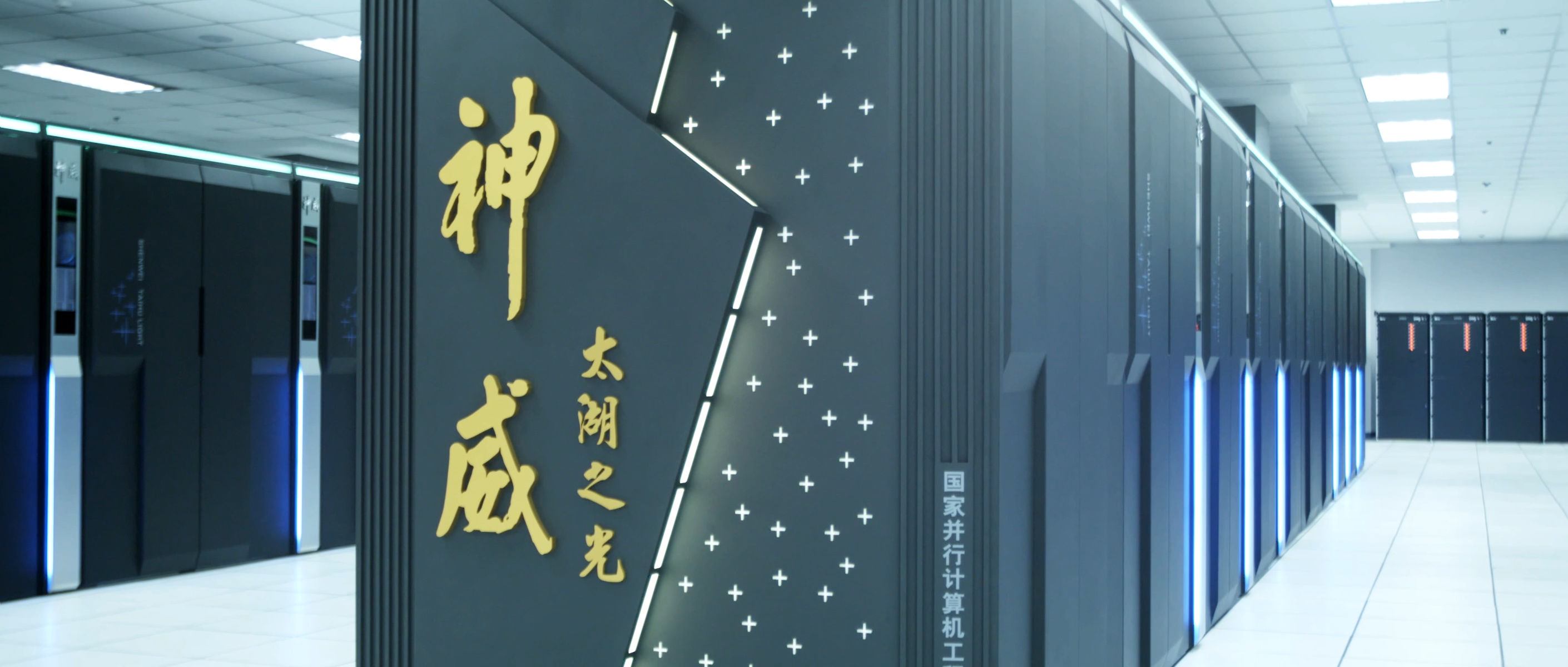

中国在超级计算机方面发展迅速，跃升到国际先进水平国家当中。中国是第一个以发展中国家的身份制造了超级计算机的国家。中国在1983年就研制出第一台超级计算机银河一号，使中国成为继美国、日本之后第三个能独立设计和研制超级计算机的国家。 中国以国产微处理器为基础制造出本国第一台超级计算机名为"神威蓝光"，在2019年11月TOP500组织发布的最新一期世界超级计算机500强榜单中，中国占据了227个，神威·太湖之光超级计算机位居榜单第三位，天河二号超级计算机位居第四位。
