【课前预习】
【想一想】

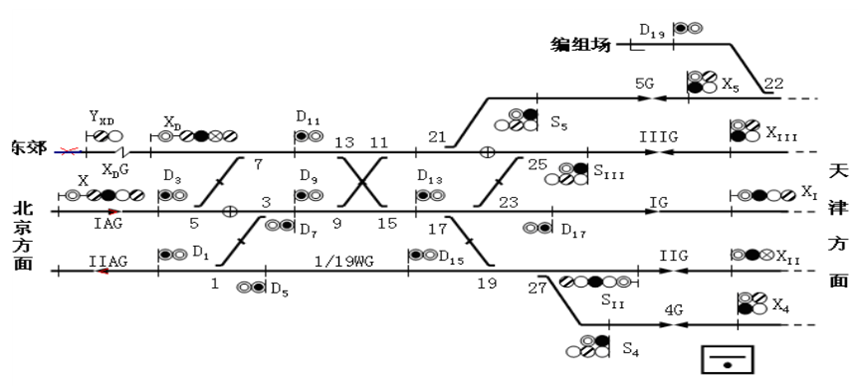

根据上一节的内容，请找出站场平面图中的超限绝缘，列车信号机，调车信号机等。
【做一做】
【教学目标】
1.了解电气集中设备的组成。
2.掌握电气集中设备进路的办理方法。
【知识要点】
电气集中设备各种进路的办理方法。
【授课视频】
【实操视频】
【课堂阅读】
★控制台按钮和表示灯
控制台和区段人工解锁按钮盘在信号楼车站值班室内，控制台上设有各种用途的按钮和表示灯。
1、排列进路按钮和信号复示器
在控制台上设有以光带构成的与站场形状相似的车站线路模型，用来表示进路的开通状况以及列车和调车的运行占用情况。
在控制台模型上设置有进路按钮，对应每一架列车信号机设置一个列车按钮LA和一个信号复示器；对应每一架调车信号机设置一个调车按钮DA和一个信号复示器；出站兼调车信号机设一个信号复示器，同时为了区别所排进路是列车进路还是调车进路设列车按钮LA和调车按钮DA。列车按钮LA设在线路的中间，绿色；调车按钮DA设在线路的旁边，白色。为了排列变通进路，设置了变通按钮BA。
另外，在有正线通过列车的车站，为了简化排列进路的手续，还增设了通过按钮。例如举例站场下行进站信号机X的外方设置了下行通过按钮XTA；在上行进站信号机外方设置了上行通过按钮STA。
2、单独操纵道岔用的按钮及表示灯
在办理引导进路、清扫和试验道岔以及检修电动转辙机时，需要对道岔进行单独操纵。因此，在控制台上下咽喉的上部，对应每组单动道岔或者双动道岔设置一个单独操纵按钮CA，其采用三位式带灯按钮，其上方有绿灯、黄灯两个道岔位置表示灯，绿灯亮表示道岔此时在定位，黄灯亮表示道岔此时在反位。在上、下行咽喉的上部还各设一个道岔总定位按钮ZDA和道岔总反位按钮ZFA。当要单独操作某道岔到定位时，要按压该道岔的单独操纵按钮CA和道岔总定按钮ZDA；同理，当要单独操作某道岔到反位时，要按压该道岔的单独操纵按钮CA和道岔总定按钮ZFA。
在控制台下方，每个咽喉分别设置一个接通光带表示按钮，可检查道岔所处的位置。按下该按钮可使本咽喉区内的光带按道岔位置全部点亮。
3、引导按钮
对应每个进站信号机或接车进路信号机，设一个二位自复式带铅封的引导按钮。
4、取消进路和人工解锁进路用的按钮
在控制台每个咽喉的下部，设置一个总取消按钮ZQA和总人工解锁按钮ZRA。办理取消进路时，按压进路始端按钮，同时按压本咽喉的总取消按钮ZQA，总取消红灯点亮，待信号机关闭后信号复示器灭灯，进路白光带熄灭表示进路解锁。
5、接通光带和道岔表示用的按钮
上下行咽喉各设一个接通光带按钮，按下此按钮可使本咽喉区内的光带按道岔所处的位置全部点亮。
接通道岔按钮，非自复式按钮，按下它可使道岔单操按钮上方的位置表示灯点亮，使操作人员了解各道岔所处的位置。道岔在定位，其位置表示灯亮绿灯；道岔在反位，其位置表示灯亮黄灯。
6、其他按钮
上下行咽喉各设一个两位自复式切断灯丝报警按钮DSA，作用是监督进站信号机和出站兼调车信号机灯泡的主灯丝是否断丝。
在控制台中部上方，全站共设三个两位非自复式主副电源切换按钮、信号调压按钮和表示灯调压按钮。主电源供电时，主副电源切换按钮上方点绿灯；副电源供电时，主副电源切换按钮上方点白灯。白天，色灯信号机供电电源为220V，信号调压按钮上方表示灯点绿灯；夜间，按压信号调压按钮，信号机供电电源为180V，表示灯亮黄灯。
在控制台中部下方位置，还设一个全站共用的非自复式切断挤岔电铃按钮JCA。当道岔被挤或道岔失表示超过13s，挤岔电铃响，挤岔红灯亮，被挤的道岔表示灯绿灯和黄灯都不亮。车站值班员按下切断挤岔电铃按钮JCA，挤岔电铃停止响。当故障修复后，挤岔红灯熄灭，电铃再次响，车站值班员拔出该按钮停止挤岔电铃响，此时表示道岔已修复好可使用。
