台阶轴尺寸测量与控制方法

 1.外圆尺寸的测量方法

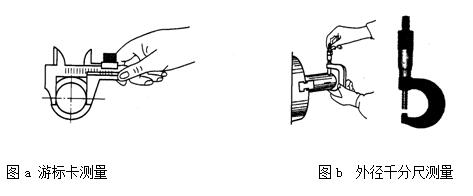

外圆尺寸的的测量方法有两种，外圆尺寸精度不高时可用游标卡尺测量，当外圆尺寸精度较高时可用外径千分尺测量，如图a和图b所示 。

2.台阶长度尺寸测量方法

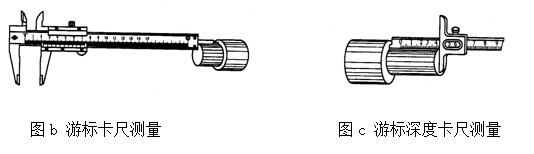

台阶长度尺寸精度不高时通常使用钢板尺和游标卡尺测量（图b）；台阶的长度精度要求较高时，使用游标深度卡尺测量（图c）。

3.台阶长度尺寸控制方法

台阶长度尺寸一般采用刻线法和刻度盘法。

（1）  刻线法

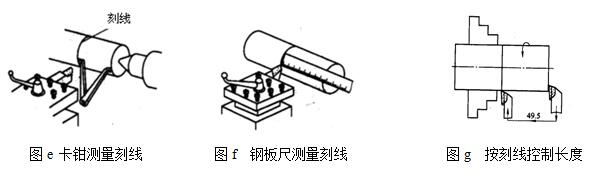

 采用刻线法，一般选用最小直径圆柱的端面作为统一测量基准。为了保证台阶的位置，可事先用卡钳（图1-3-12）或钢板尺测量（图1-3-13）出台阶的长度尺寸（大批量生产时，可使用样板），再用车刀刀尖在台阶的位置处刻出细线，车削时按线来控制各台阶的长度（图1-3-14）。

（2）  刻度盘法

 台阶的长度尺寸可用床鞍上的刻度盘进行控制，车削时的精度一般在0.10mm左右。具体操作步骤如下：

①端面对刀   启动机床将车刀刀尖对至与工件端面轻微接触相切。

②床鞍刻度盘调零位   将床鞍的刻度盘调零，根据台阶长度计算行程。

③吃刀车削   调整吃刀量，纵向自动进给车削加工。

④车削至尺寸  当车削至接近长度尺寸时，改为手动进给，慢摇手柄至加工尺寸，横向慢慢退刀。
