车床刀具安装

1、车刀的的基本安装方法

车刀安装是车削加工的基础，各种车削加工都必须以正确安装车刀为前提。车刀安装得是否正确，将直接影响切削的过程是否顺利和工件的加工质量，所以应掌握正确安装车刀的方法。车刀安装一般有以下几方面的要求。

（1）刀头伸出不宜太长

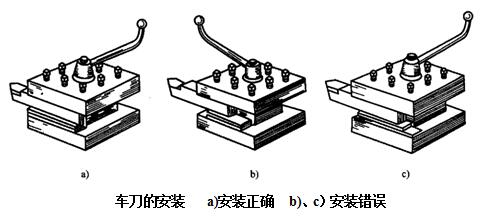

车刀在切削过程中要承受很大的切削力，如刀头伸出太长则刀杆刚性不足，极易产生振动而使工年表面粗糙度值增大甚至使车刀损坏。所以，车刀刀头伸出的长度应以满足使用为原则，一般不得超过刀杆厚度的1～1.5倍。如下图（a）所示。

车刀在刀架上的伸出长度不宜太长，否则由于切削时刀杆刚性相对减弱，容易产生振动。如下图（b）所示。

车刀下面的垫片要与刀杆和刀架的侧面对齐，不要产生安装不稳定。如下图（c）所示。

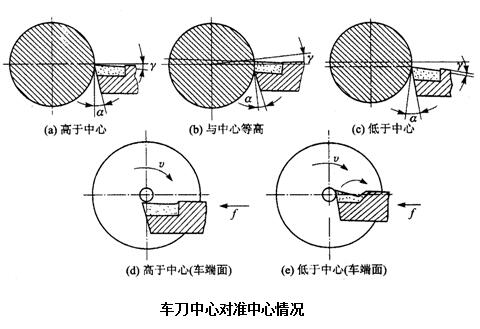

（2）刀尖与工件的轴线等高

车刀刀尖要严格对准工件旋转中心，否则在车削端面时，工件中心会留有凸头会造成车刀崩刃，另一方面刀尖没有对准工件中心会产生加工误差，工件尺寸精度达不到要求。如果车刀装得太高，会使车刀的实际后角减小，前角增大，则车刀的主后刀面会与工件产生强烈的摩擦；如果装得太低，会使车刀的实际后角增大，前角减小，切削不顺畅，甚至工件会被抬起，使工件或车刀损坏。

为了使车刀刀尖对准工件中心，通常采用下列几种方法。

①  根据车床的主轴中心高，用钢板尺测量装刀，CD6140A车床主轴中心高为220mm。

②  根据车床尾座顶尖的高低装刀，将刀尖对准尾座顶尖以检查调整垫片的厚薄。

③  试切对中心，将车刀靠近工件端面，，用目测估计车刀高低，然后夹紧车刀，试车端面，再根据端面的中心来调整车刀高低。

（3）车刀放置要正确

车刀安装时刀杆尽量与刀架外侧对齐，不应贴紧刀架内侧，以免车削过程中刀架与卡盘（车外圆）或刀架与工件外圆相碰（车外圆），从而引发安全事故。

（4）要正确选用刀垫

刀垫的作用是垫起车刀，使刀尖与工件回转中心高度一致，刀垫要平整。选用时要做到以少代多、以厚代薄，其放置要正确。

（5）安装要牢固

 车刀要坚固得稳妥牢靠，到少要有2个螺钉紧固。车刀紧固前要目测检查刀杆中心与工件轴线是否垂直，若不符合要求，要转动车刀进行调整。位置正确后，先用手拧紧刀架螺钉，然后再使用专用刀架扳手将前、后两个螺钉轮换逐个拧紧。注意刀架扳手不允许加套管，以防损坏螺钉。

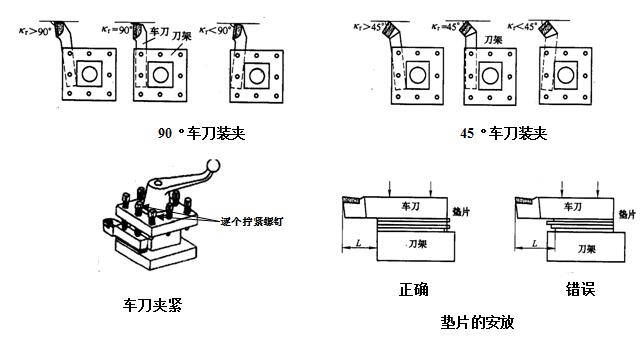

2、正确安装90︒及45︒外圆车刀

工件加工前必须正确安装车刀，车刀安装是否正确将直接影响工件的加工质量，车刀的使用寿命。

（1）车刀装夹在刀架上的伸出部分应尽量短，以增强其刚性。伸出的长度约为刀杆厚度的1～1.5倍。伸出过长，刚度变差，车削时容易引起振动。

（2）车刀的位置要放置合理，根据加工需要，车刀的刀杆的微量调整，以保证主、副偏角的正确性。

（3）车刀装夹要牢固，至少要用两个紧固螺栓压紧在刀架上，并轮流逐个压紧。

（4）车刀垫片应平整，无毛刺，每把车刀所用垫片数量越少越好垫片要与刀架边缘对齐。

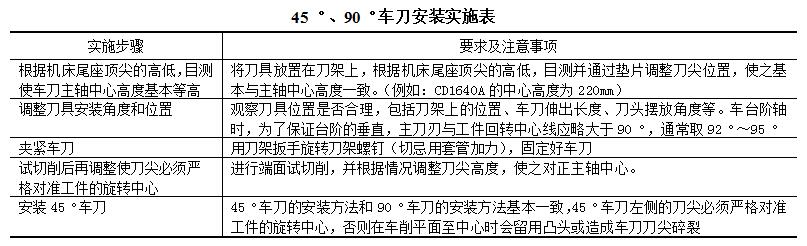

45︒、90︒车刀安装实施表，请参照下表。

3、车刀的安装操作

（1）一把车刀的安装

    现在CD6140车床分别安装45º和90º车刀，按照车刀的安装方法操作（如下图所示）。

1.目测刀尖高低合理调整垫片

2.钢板尺测量调整中心高，CD6140车床的中心高为220mm,钢板尺测量检验中心高是否正确。

3.夹紧车刀。

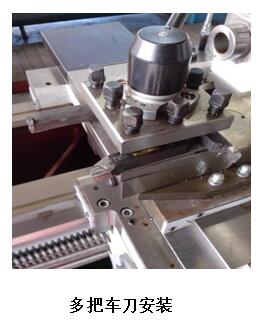

（2）多把车刀的安装

加工复杂零件时，为了提高工作效率，通常在车床刀架上安装多把车刀，安装多把车刀时应注意刀具的安装方向，尤其是外圆车刀和内孔车刀的安装位置是不一样的，一般内孔车刀在刀架的内侧安装，刀刃朝外方向。
