溜板箱运动的调整

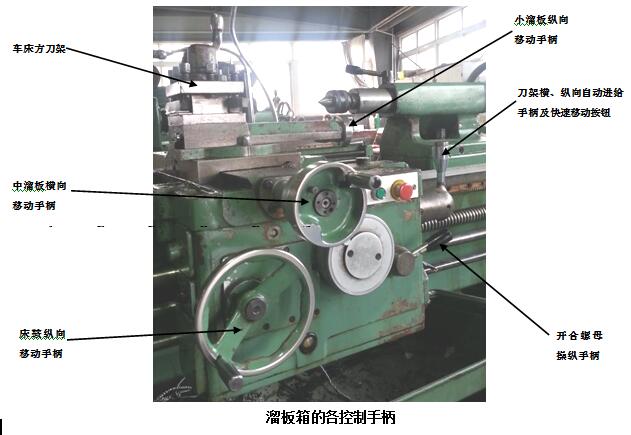

溜板部分实现车削时绝大部分的进给运动：床鞍及滑板箱作纵向移动，中滑板作横向移动，小滑板可作纵向或斜向移动。进给运动有手动进给和机动进给两种方式。如下图所示。

溜板又分为床鞍（旧称大拖板）、中溜板（旧称中拖板）和小溜板（旧称小拖板）。刀架在小滑板上面，可同时装夹4把车刀。

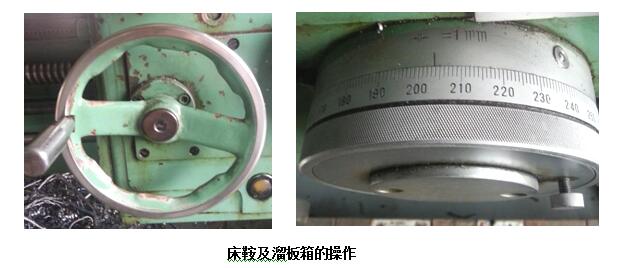

床鞍及溜板箱的纵向移动由滑板箱正面左侧的大手轮控制，逆时针方向转动手轮时，床鞍向左纵向移动作进给；反之，床鞍向右纵向移动退出。手轮轴上的刻度盘圆周等分为300格，手轮每转过1格，刀架纵向移动1mm,如下图所示。

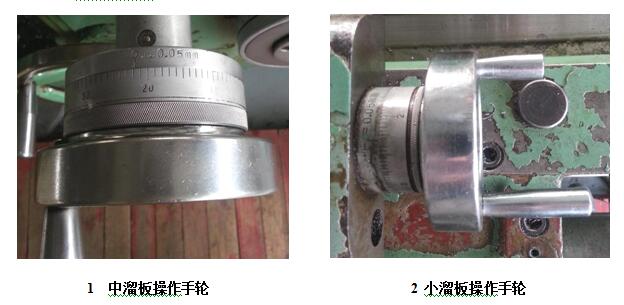

中溜板的横向移动由中溜板手柄控制，顺时针方向转动手柄时，中溜板向前运动（即横向进刀）；逆时针方向转动手轮时，向操作者方向运动（即横向退刀）。手轮轴上的刻度盘圆周等分为100格，手轮每转过1格，刀架横向移动0.05mm。直径上初切除的金属层为车刀径向移动的2倍，如下图1。

小溜板在小溜板手柄控制下可作短距离的纵向移动。顺时针转动小溜板手柄，小溜板向左移动进给；反之，小溜板向右移动退出。小溜板的手轮轴上的刻度盘圆周等分为100格，手轮每转过1格,纵向或斜向移动0.05mm。小溜板的下导轨有转盘，斜向进给车削短圆锥时，可顺时针或逆时针方向旋转90°。调整时，先松开锁紧螺母，转动小溜板至所需角度位置后，再锁紧螺母小溜板固定。如下图2。

CD6140型车床的刀架横、纵向自动进给手柄及快速移动按钮安装在溜板箱的右侧，变换溜板箱右侧的手柄位置，可使刀具做需要的运动。把手柄扳到左边位置，溜板箱带动刀具向主轴方向移动；把手柄扳到右边位置，溜板箱带动刀具向尾座方向移动；把手柄扳到向前的位置，中滑板带动刀具横向进刀；把手柄扳到向后的位置，中滑板带动刀具横向退刀。

转动床鞍、中溜板、小溜板手柄时，由于丝杠与螺母之间的配合存在间隙，会产生空行程，即刻度盘已转动，而刀架并未同步移动。

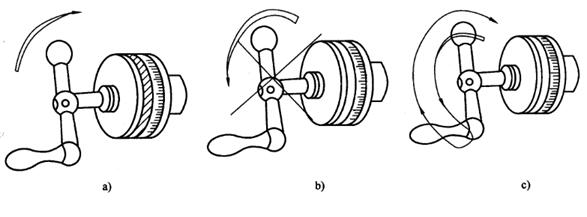

为解决这个问题，要求在使用刻度盘时，要先反向转动适当角度，消除配合间隙，再正向慢慢转动手柄，带动刻度盘转到所需的格数。如下图为消除刻度盘空行程的方法。如果刻度盘多转动了几格，绝不能简单地退回，如下图b，而必须向相反方向退回全部空行程（通常反向转动1/2圈），再转到所需要的刻度位置如下图c所示。
