车床进给运动的调整

1、进给箱的进给量调节操作

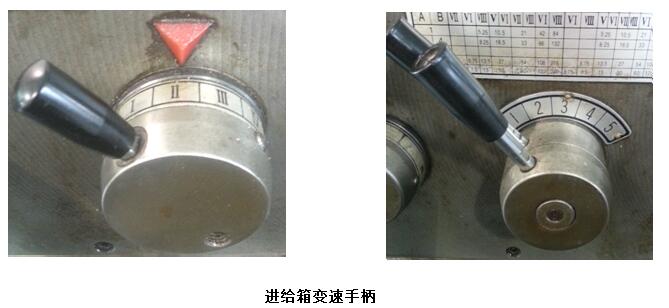

通过操作进给箱手柄来改变进给量或螺距。CD6140型车床进给箱正面右侧有一个手柄，手轮上有Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ、Ⅶ、Ⅷ８个档位；而中间的是内外叠装的两个手柄，用来与手轮配合，用以调整螺距或进给量。（如下图所示）

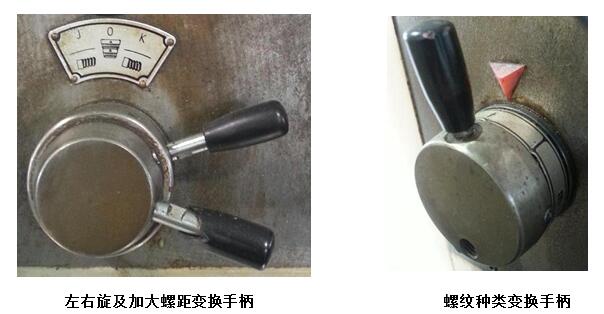

如下图所示主轴箱正面的内外叠装的两个手柄，用于螺纹的左、右旋向变换和加大螺距，分别各自有两个挡位。内手柄用于左旋和右旋螺纹的变换，而外手柄用于是否加大螺距的变换。Ｊ代表基本螺距、基本进给量；Ｋ代表扩大螺距、扩大进给量。

螺纹传动设有螺纹种类变换机构，因而不换挂轮而通过操纵手柄改变传动路线，就可以车出公制（t）、模数（m）、英制（a）、径节（p）四种常用的螺纹。如下图所示。

进给箱的上表面有一个标有进给量及螺距的表格。调节进给量时，先在表格中查到所需的数字，再根据表中的提示配换挂轮，并将手柄逐一扳到位，手柄是否到位，观察光杠、丝杠是否旋转。

车床进给运动调整操作演示视频

2、横、纵自动进给量的调整

例如：调节纵向自动进给量0.307mm/r,横向自动进给量0.085mm/r

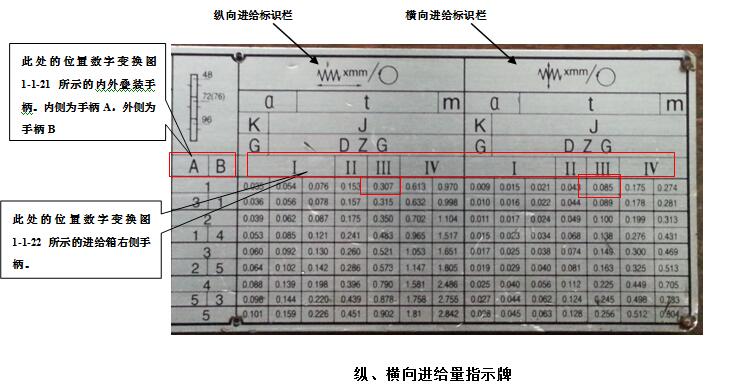

    每个车床上箱体上都会有一个进给量的指示牌（如下图所示）,如下图的框中就是想要调节的自动进给量。

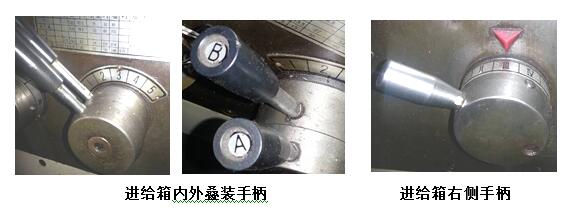

根据要调整的自动进给量，先将内外叠装手柄（A、B手柄）同时扳到档位为1的位置（如上图所示）。然后再调节进给箱右侧手柄，将该手柄扳到档位为Ⅲ的位置（如上图所示）。此时进给箱的自动进给量为：纵向自动进给量0.307mm/r,横向自动进给量0.085mm/r。
