车床主轴运动的调整

1、主轴变速手柄操作

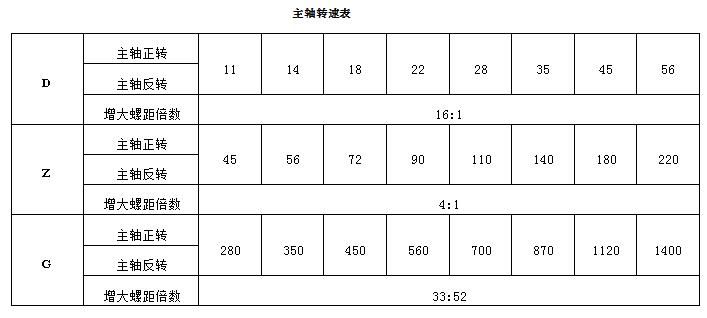

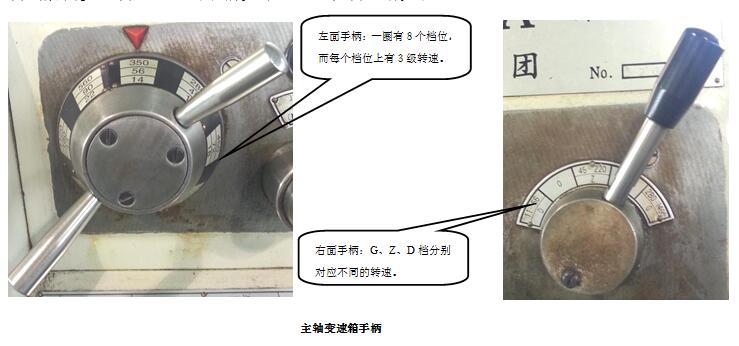

    车床主轴变速箱通过改变主轴箱正面的左右两个手柄的位置来控制，如下图所示。左面的的手柄上８个档位，每个挡位上有３级转速，而这３级转速由右面的手柄来控制，所以主轴共有24级转速。右面的手柄分高、中、低档即分别用字母Ｇ、Ｚ、Ｄ来表示。而Ｇ、Ｚ、Ｄ的档位之间分别是两个空档，用0来表示。变速时，先判断所需转速属于Ｇ、Ｚ、Ｄ档哪个级别上的，将手柄拨到该档位上，然后再到左面的手柄处找到自己想要设定的转速，转到所需要的转速处，对准箭头即可。主轴转速请见下表。

变速时应注意：

①初学者变速时先停机再变速。若车床转动时变速，容易将齿轮轮齿打坏。

②变速时手柄要扳到位，否则会出现空挡

③变速时若齿轮啮合位置不正确，手柄就难以扳到位，此时可一边用手转动车床卡盘一边扳动手柄，直到手柄扳动为止。

2、操作杠的操作方法

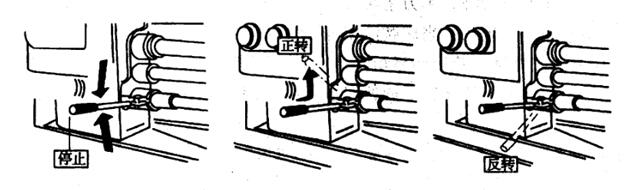

手柄在中央位置是停止；手柄向上抬起为正转；手柄向下按为反转。

从正转变为反转时，要在主轴转动停止后再操纵手柄。不能直接从正转变为反转，或从转变为正转。

车床主轴运动调整操作演示视频

3、技能操作主轴转速的调整

例如：现将主轴转速调整到280r/min。

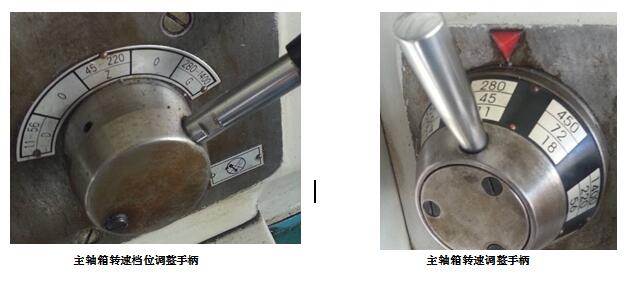

    主轴转速由主轴箱正面上的左右两个手柄来进行控制。首先应调整主轴箱最右边的手柄，判断280r/min属于高G(280～1400)、中Z（45～220）、低D（11～56）档的哪个级别上的，由此可知该转速属于高档级别上的，然后将手柄扳到高档位置上（如下图所示）。调整完档位手柄后再来调整主轴箱最左边的手柄，在转轮上找到280r/min，然后扳动手柄将有280r/min转速档位转到红色箭头处（如下图所示），此时主轴的转速就调整到了280r/min。
