外圆锥的车削方法

1.转动小托板法

车较短的圆锥时，可以用转动小托板法。车削时只要把小托板按工件的要求转动一个圆锥半角，使车刀的运动轨迹与所要车削的圆锥素线平行即可。这种方法操作简单，调整范围大，能保证一定的精度。转动小托板车圆锥如图1-5-2所示。

转动小托板车圆锥的特点如下：

（1）  能车削圆锥角度较大的工件。

（2）  能车出整个圆锥体和圆锥孔，操作简单。

（3）  只能手动进给，劳动强度大，但不易保证表面质量，只适用于单件、小批量生产。

（4）  受行程限制只能加工锥面不长的工件。

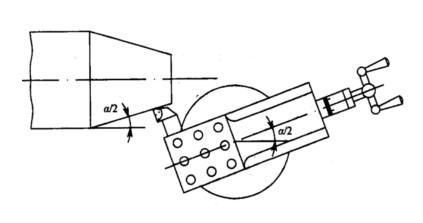

                图1   转动小托板法车圆锥

2.转动小托板法车外圆锥的操作方法和步骤

（1）装夹工件和车刀。工件旋转中心必须与主轴旋转中心重合，车刀刀尖必须严格对准工件的旋转中心，否则车出的圆锥素线将不是直线，而是双曲线。

（2）确定小托板的转动角度。根据工件图样选择相应的公式计算出圆锥半角α/2，圆锥半角α/2是小托板应转动的角度。

（3）按工件上外圆锥面的倒、顺方向确定小托板的转动方向。车削正外圆锥（又称顺锥）面，即圆锥大端靠近主轴，小端靠近尾座方向，小托板应逆时针方向转动。车削反外锥（又称倒锥）面，小托板应顺时针方向转动。

（4）用扳手将小托板下面转盘上的两个螺母松开并转动小托板，使小托板的基准零线与圆锥半角α/2的刻线对齐，然后缩颈转盘上的螺母。

（5）圆锥半角的校正

①试车削试测量法

当圆锥半角α/2不是整数值时，其小数部分用目测的方法估计，大致对准后通过试车削逐步找正，转动小托板时，可以使小托板转角略大于圆锥半角α/2，但不能小于α/2，，转角偏小会使圆锥素线车长，而难以修正圆锥长度尺寸，如图1-5-3所示。转动小托板试车到加工长度为锥长的1/2～2/3，根据经验摆动锥度量规或采用涂色法检测，多次调整小托板半锥角，多次试车，多次检验，直到调准为止。

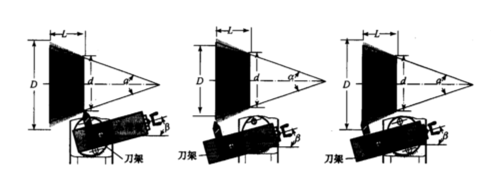

                     图2  试车削校正圆锥半角

②百分表验锥度法

利用百分表也可直接在已车削外圆上找正。如图1-5-4所示，装上工件，车好外圆，松开小托板并转动小托板约α/2，锁紧小托板，根据工件锥度，计算出轴向移动的距离L、下托板移动的距离S、圆锥半角α/2与百分表的变化量d之间的关系，[sinα/2=(D-d)/2L1]。装好百分表，小托板和百分表刻度调零。用手转动小托板刻度盘手柄来移动刀架，小托板移动的距离L1,百分表的正好是（D-d）/2时，说明锥度已找正，锁紧转盘，此种方法一般不需试切削，而且找正精度较高，注意：用该方法找正时，不可超过百分表测量杆的行程，以免百分表损坏。

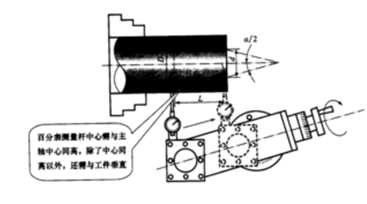

                       图3  百分表验锥度法

③空对刀找正锥度法

装上工件，车好外圆。松开小托板并转动小托板α/2，锁紧小托板，小托板刻度调零，移动中托板使90º车刀刀尖接触A点（见图1-5-5），记住A点中托板的刻度，退中托板。移动小托板距离为L1，此时为B点，再移动中托板对刀。若B点中托板的刻度与A点的种托板的刻度相差（D-d）/2，说明锥度已找正，锁紧转盘，此种方法一般不需时切削，找正精度不高。

                图4  空对刀找正锥度法
